PowerCore® PCD

PowerCore®-Leistung in einem kompakten, einstufigen Luftreiniger

Übersicht

Die PCD-Luftfilterfamilie bietet eine einstufige Filtration in einer kompakten Einheit, die mit unserer PowerCore®-Filtrationstechnologie eine hervorragende Filtrationsleistung erzielt. Dieser metallfreie Luftfilter (mit Ausnahme der Deckelklemmen) eignet sich ideal für Ausrüstung, die in Umgebungen mit schwacher Staubbelastung betrieben wird.

Eigenschaften
  • Kompakter bei einem gegebenen Leistungsniveau als gefaltete Standardfilter
  • Metallfreie Filter
  • Verbesserte Verkapselung von Verunreinigungen: Staub und Schmutz bleiben während der Wartung im Filter eingeschlossen.
  • Dank der integrierten Montagehalterungen ist kein Kauf von Montagebändern erforderlich.
  • Erhältlich mit Inline-Eingang/-Ausgang oder Offset-Eingang/-Ausgang
  • Durch die Montage von flexiblen Breiten an drei Seiten des Gehäuses bietet die PCD-Serie eine große Flexibilität für eine Vielzahl von Installationen.
Anwendungen
  • Schwache Staubentwicklung mit Motorluftstrom bis zu 27,6 m3/min / 974 cfm
  • Längliche Gehäuseform ermöglicht schmale und breite Einbauten.
  • Modelle haben Seitenfilter-Wartungszugriff
  • Toleranzbereich für Dauertemperatur: -40 °C bis 82 °C

Finden Sie weitere Filter und Ersatzteile direkt online.

Jetzt kaufen

Ressourcen

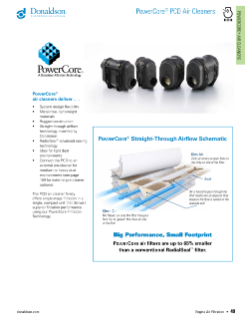

Broschüre ›
PCD-Bereich ›
Lufteinlass-Katalog ›

Benötigen Sie weitere Informationen über unsere Produkte für Ihr Unternehmen?

Kontaktieren Sie uns

Wartung

Diese Wartungsinformationen dienen als praktische Anleitung. Die Wartungsanweisungen Ihres Motor- oder Fahrzeugherstellers werden hierdurch jedoch nicht ersetzt.

    Schließen

    1. Überprüfen Sie den Widerstand.

    Tauschen Sie den Filter nur dann aus, wenn der Widerstandsgrad den vom Motor- oder Ausrüstungshersteller empfohlenen Maximalwert erreicht hat oder wenn der Austausch gemäß Wartungsplan vorgesehen ist.

    2. Hauptelement entfernen

    Drücken Sie den Servicegriff nach unten, um den Filter in einem Winkel von 5º zu neigen. Dadurch löst sich die Dichtung. Ziehen Sie dann den Wartungsgriff nach oben, um den Filter aus dem Gehäuse zu entfernen.

    3. Überprüfen Sie den Sicherheitsfilter per Sichtprüfung

    Entfernen Sie überschüssigen Schmutz und wischen Sie das Gehäuse mit einem feuchten Tuch aus, bevor Sie das Sicherheitselement warten. Führen Sie eine Sichtprüfung des Sicherheitsfilters durch. Entfernen Sie ihn nur, wenn er beschädigt ist oder ausgetauscht werden muss. Stellen Sie sicher, dass das Sicherheitselement ordnungsgemäß im Gehäuse justiert ist. Das Sicherheitselement muss nach dreimaligem Wechsel des Hauptelementes ersetzt werden.

    4. Entfernen Sie den Sicherheitsfilter, wenn dies angezeigt wird oder wenn es übermäßig verschmutzt ist.

    Verwenden Sie den Kunststoffgriff an der Vorderseite des Sicherheitselements, um dieses zu entnehmen. Ziehen Sie das Element in Richtung der Gehäusemitte und entnehmen Sie es. Stellen Sie sicher, dass der Dichtungsbereich des Auslassrohres sauber und unbeschädigt ist. Wenn das Element entfernt wurde und das neue Element nicht sofort installiert wird, muss das Dichtungsrohr mit einem Tuch abgedeckt werden, damit kein Schmutz eindringen kann. Nachdem das Element entfernt wurde, wischen Sie das Innere des Luftfiltergehäuses und die Dichtungsoberflächen mit einem sauberen, feuchten Tuch ab.

    5. Überprüfen Sie die neuen Filter

    Überprüfen Sie die Dichtungsoberfläche und das Filtermedium vor der Installation visuell auf Einschnitte, Risse und Einkerbungen. Das Element darf bei sichtbaren Beschädigungen nicht installiert werden.

    6. Tauschen Sie den Sicherheitsfilter aus.

    Verwenden Sie für den Austausch des Sicherheitselementes den Kunststoffgriff. Lassen Sie das Element leicht geneigt in die Auslassseite hineingleiten und drücken Sie es fest, bis das Element fest und gleichmäßig im Gehäuse sitzt.

    7. Setzen Sie den Hauptfilter ein.

    Schieben Sie den Filter mit einem Winkel von ca. 5º nach unten, bis er Kontakt mit dem Ende des Gehäuses hat. Drücken Sie das Element in Richtung des Auslassbereiches, um es vollständig abzudichten.

    8. Die Serviceabdeckung austauschen

    Den Wartungsdeckel in Position bringen und die Metalllaschen befestigen. Entfernen Sie den Deckel, wenn er nicht passt, und überprüfen Sie erneut die Filterposition und die Ausrichtung des Zugangsdeckels.

    9. Überprüfen Sie das gesamte Luftfiltersystem.

    Stellen Sie sicher, dass sich die Ein- und Auslassverbindungen in gutem Zustand befinden. Ziehen Sie sie mit einem Anzugsmoment von höchstens 4,5 Nm an. Ersetzen Sie bei Bedarf die Gummiverbindungen und setzen Sie die Wartungsanzeige zurück.
