Descripción General
Características del Purificador de Aire
- Mantenimiento simple, no se necesitan herramientas, generalmente se realiza en 5 minutos o menos
- Carcasa de plástico duradera, libre de corrosión, resistente a las vibraciones y ligera
- Filtración de aire de dos etapas. El prefiltro tangencial incorporado, antes del filtro primario, elimina hasta 85% del polvo entrante.
- Toma recta o en 90° disponible para adaptarse a aplicaciones específicas
- Pestillos fáciles de cerrar aseguran el cubo guardapolvo/tapa. Cuatro modelos (de mayor tamaño) cuentan con tapa rosca (Twist-Off)
- Con rosca para instalar el indicador de servicio del filtro
- Se puede agregar una cubierta y tubo de admisión plástico (con una altura máxima de 457 mm / 18 pulg.)
- La orientación en 45° de la válvula Vacuator™ permite montar el purificador de aire en posición vertical u horizontal (el cubo guardapolvo se puede girar de manera incremental para adaptarse a aplicaciones específicas)
- Los modelos FPG Alexin™ ofrecen un solo pestillo de fácil acceso y un diseño de tapa rosca
Características del Filtro
- Los filtros cuentan con Tecnología de Sellado RadialSeal™ que crea un sello crítico confiable y facilita el mantenimiento
- Tapas de uretano moldeadas de una pieza encierran las medias filtrantes y revestimientos
- El filtro de seguridad protege el motor durante intercambios de filtro in-situ. Todos los modelos FPG pueden utilizarse con filtros de seguridad.
- La tabla de especificaciones indica los modelos de purificadores de aire que vienen con un filtro de seguridad instalado
Beneficios
- Mantenimiento rápido y sencillo
- Construcción duradera pero ligera que proporciona flexibilidad de aplicación e instalación
- Sistema de sello seguro
- Prefiltro incorporado que elimina la necesidad de utilizar prefiltros externos en la mayoría de las aplicaciones
Aplicaciones
- Equipos que operan en condiciones de polvo de nivel medio con un rango de flujo de aire del motor de hasta 9.8 m³/min / 346 cfm por purificador de aire, doble rendimiento al utilizar dos unidades
- La instalación puede realizarse de forma horizontal, vertical, o incluso en ángulo (siempre que la válvula Vacuator™ esté orientada hacia abajo)
- Tolerancia de temperatura: 83° C / 180° F sostenida
- No se debe instalar junto al turbocompresor, silenciador, tuberías de escape u otro componente de alta temperatura
- Juegos de compresores y generador
- Vehículos de construcción y de plantas
- Vehículos de carretera y fuera de carretera
- Equipos marinos y costeros
Recursos
Servicio
Esta información de servicio se ofrece como guía de mejores prácticas. No se pretende modificar ni reemplazar las instrucciones de servicio suministradas por el fabricante del motor o del vehículo.

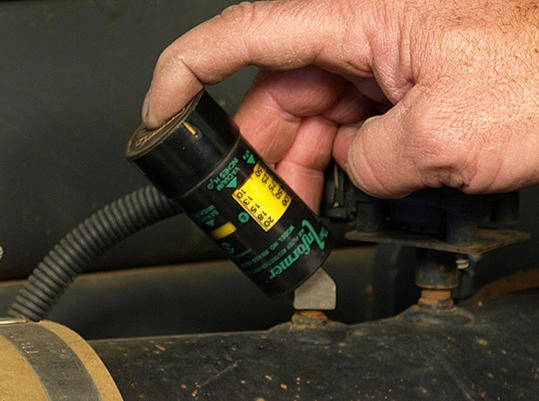

1. Verifique la restricción
Reemplace el filtro solo cuando el nivel de restricción haya alcanzado el punto máximo recomendado por el fabricante del motor o del equipo o de acuerdo con un cronograma de mantenimiento regular.
2. Limpie la Válvula Vacuator™
Si el purificador de aire viene equipado con una Válvula Vacuator™, inspecciónela visualmente y apriétela. Asegúrese de que sea flexible y que no esté invertida, dañada ni obstruida.
3. Retire el filtro primario
Apague el motor. Afloje o desenganche la tapa de servicio. En el caso de los modelos FPG Alexin™, la tapa se destraba quitando un seguro amarillo, se gira a la izquierda y se retira de la carcasa del filtro.
El filtro RadialSeal™ se ajusta estrechamente en el tubo de salida y se producirá cierta resistencia inicial, similar a romper el sello de un frasco. Mueva el extremo del filtro suavemente hacia delante y atrás para romper el sello y gírelo mientras tira de él. Evite golpear el filtro contra la carcasa.
4. Inspeccione visualmente el filtro de seguridad y limpie ambas superficies del tubo de salida
Si el purificador de aire cuenta con un filtro de seguridad, inspecciónelo visualmente sin sacarlo para verificar que no esté dañado. No retire el filtro de seguridad a menos que esté dañado o se haya cumplido el plazo para cambiarlo. Verifique también que el filtro de seguridad esté correctamente instalado en la carcasa.
El filtro de seguridad se debe reemplazar cada tres cambios del filtro primario. Use un paño húmedo y limpio para limpiar la superficie de sellado del filtro y el interior del tubo de salida. Asegúrese de que el área de sellado del tubo de salida no esté dañada.
La presencia de contaminantes en la superficie de sellado podría afectar la eficacia del sellado y causar fugas. Si se debe reemplazar el filtro de seguridad, evite dejar el tubo de salida expuesto al aire. Si el nuevo filtro de seguridad no va a instalarse de inmediato, cubra el tubo de salida del purificador de aire para evitar el ingreso de polvo.
5. Inspeccione el filtro viejo
Inspeccione el filtro viejo para detectar fugas. Una línea de polvo en el lado limpio del filtro es una señal delatora. Elimine cualquier causa de fuga de aire antes de instalar el filtro primario nuevo.
6. Inspeccione el filtro nuevo
Inspeccione el filtro nuevo para asegurarse de que no haya sufrido daños por manipulación incorrecta. Nunca instale un filtro que esté dañado. Inspeccione visualmente el interior del extremo abierto, que es el área de sellado. No limpie el área de sellado RadialSeal™ del filtro. Los filtros Donaldson RadialSeal tienen lubricante seco invisible en el sello para facilitar la instalación.
7. Inserte el filtro nuevo
Primero, si va a realizar el mantenimiento del filtro de seguridad durante este cambio, instálelo correctamente en su posición antes de instalar el filtro primario. Inserte los filtros nuevos cuidadosamente. Acomode el filtro primario con la mano, asegurándose de que esté completamente inserto en la carcasa del purificador de aire. Para lograr un sello firme, presione con la mano el borde externo del filtro, no el centro flexible.
No es necesario ejercer presión en la tapa para mantener el sello en su lugar, y nunca debe usar la tapa de servicio para aplicar presión. Si lo hace, puede dañar la carcasa y los sujetadores y anular la garantía. Si la tapa de servicio presiona el filtro antes de cerrarse correctamente, retírela. Con la tapa retirada, presione el filtro con la mano más hacia dentro del purificador de aire, de modo que la tapa se cierre sin necesidad de aplicar fuerza adicional. Cuando el filtro esté en su lugar, cierre la tapa de servicio.
Nota: En el caso de los modelos FPG Alexin™, gire la tapa hacia la derecha hasta que tope y después presione el seguro amarillo para bloquearla.
8. Compruebe que los conectores tengan un ajuste hermético
Asegúrese de que los indicadores de servicio se reinicien y funcionen correctamente. Compruebe que todas las bandas, abrazaderas, pernos y conexiones de montaje del sistema purificador de aire en general estén firmemente instaladas. Revise si las tuberías tienen agujeros y repárelas o reemplácelas si es necesario. Si las tuberías de admisión tienen fugas, ingresará polvo directamente al motor. Reinicie el indicador de servicio del filtro
