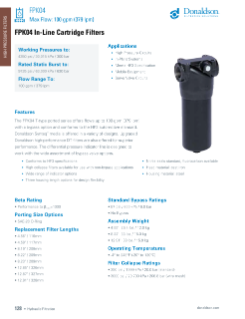

Cartucho FPK04

La serie FPK04 con puertos de tipo T ofrece flujos de hasta 379 lpm/100 gpm con una opción de bypass y cumple con la norma automotriz HF3.

Características

• Cumple con las especificaciones HF3
• La línea de indicadores de presión diferencial funciona con una variedad de opciones de válvulas bypass
• Tres opciones de longitud de carcasa para ofrecer flexibilidad de diseño
• Filtros de alto colapso disponibles para usarse con aplicaciones sin bypass
• Opciones de indicador
• Sellos de fluorocarbono estándar
• Presión de trabajo: 300 bar / 4350 psi
• Estallido estático nominal: 630 bar / 9135 psi
• Rango de flujo: 379 lpm/100 gpm
• Opciones de tamaño de puertos: O-ring SAE-20
• Clasificaciones de bypass estándar de:
  • 6.0 bar / 87 psi
  • Sin bypass

Beneficios

• Construcción robusta para un desempeño confiable: cabezal de hierro fundido y carcasa de acero
• Altamente configurable: sistema flexible de combinación de cabezales, carcasas y cartuchos en existencia
• Filtros DT de alto desempeño, con múltiples opciones de eficiencia que le permiten alcanzar el desempeño que necesita prácticamente en cualquier aplicación

Aplicaciones

• Circuitos de alta presión
• Sistemas en planta
• Equipo móvil
• Circuitos de servoválvula

Tipos de Media Filtrante Disponibles

• Media filtrante sintética Synteq™, exclusiva de Donaldson, que proporciona mayor eficiencia de filtración y mayor capacidad de retención de polvo
• Diversas opciones de grados de eficiencia para elegir
• Media absorbente de agua
• Malla metálica

Esta información de servicio se ofrece como guía de mejores prácticas. No se pretende modificar ni reemplazar las instrucciones de servicio suministradas por el fabricante del motor o del vehículo.

Mantenimiento de los cartuchos

1. Compruebe el indicador de servicio del filtro
   Verifique que haya transcurrido el intervalo de mantenimiento especificado por el OEM o que el indicador de servicio muestre que ya es necesario realizar el mantenimiento del filtro.


2. Apague el sistema y libere la presión
   Asegúrese de que el sistema hidráulico esté apagado.
   Verifique que no haya presión.


3. Retire la carcasa del cartucho


4. Retire el filtro y el empaque usados, si corresponde
   Deseche el cartucho debidamente de acuerdo con las regulaciones locales.


5. Limpie el área de sello del cabezal y la carcasa
   Limpie cualquier sedimento que haya dentro de la carcasa del filtro.


6. Revise que el cartucho nuevo no esté dañado.
   Compruebe que el filtro nuevo que va a instalar no haya sufrido daños durante el envío y la manipulación. No instale el filtro si está dañado.


7. Instale y lubrique los sellos, empaques y roscas.
   Lubrique los o-ring, empaques, sellos de la carcasa y roscas con aceite limpio del sistema.


8. Instale el cartucho nuevo en la carcasa


9. Alinee las roscas. Enrosque el filtro hasta que el empaque haga contacto
   Ajuste la carcasa al cabezal del filtro según las instrucciones de la carcasa.


10. Instale la carcasa de acuerdo con las instrucciones del fabricante


11. Purgue el sistema hidráulico y compruebe que no haya fugas
