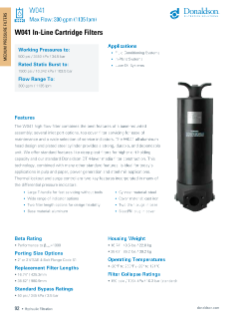

Cartucho W041

El sistema de flujo alto W041 combina las mejores características de un conjunto de montaje en la base; varias opciones de puerto de admisión, servicio del filtro con cubierta superior para facilitar el mantenimiento y una amplia selección de indicadores de servicio. El diseño del cabezal completamente de aluminio y el cilindro de placa de acero conforman un conjunto sólido, duradero y confiable. Los filtros de plisas profundas y la construcción de filtros DT Donaldson estándar proporcionan una mayor capacidad de retención de suciedad.

Características

• Cabezal de aluminio sólido y duradero y base construida con un cilindro de placa de acero y cubierta de hierro fundido
• Filtros de plisas profundas para una mayor capacidad de retención de suciedad
• Servicio del filtro mediante cubierta superior que facilita el mantenimiento
• Diversas opciones de indicadores de servicio
• Manija en T de gran tamaño para un mantenimiento rápido y sin herramientas
• Opciones de indicadores de servicio: desplegable, eléctrico/visual o completamente eléctrico
• Dos opciones de longitud de filtro para ofrecer flexibilidad de diseño
• Dos tapones de drenaje en la base para un mantenimiento limpio y sencillo
• Los sellos de fluorocarbono se utilizan en filtros DT de alto desempeño
• Muchos de los indicadores de presión diferencial incorporan bloqueo térmico y control de sobrecargas
• Tapón de purga/llenado en la cubierta
• Presión de trabajo: 34.5 bar / 500 psi
• Estallido estático nominal: 103.5 bar / 1500 psi
• Rango de flujo: 1135 lpm/300 gpm
• Opciones de tamaño de puertos:
  • Brida SAE de 4 Pernos Código 61 de 2" o 2-1/2"
• Clasificaciones de bypass de:
  • 3.5 bar / 50 psi

Beneficios

• Construcción resistente y confiable, para un desempeño sin preocupaciones
• Altamente configurables para adaptarse a los requisitos de su aplicación
• Filtros DT de alto desempeño, con múltiples opciones de eficiencia que le permiten alcanzar el desempeño que necesita prácticamente en cualquier aplicación

Aplicaciones

• Sistemas de acondicionamiento de fluidos
• Sistemas en planta
• Sistemas de aceite lubricante
• Ideales para aplicaciones en las industrias de papel y celulosa, generación de energía y plantas de acero

Tipos de Media Filtrante Disponibles

• Cartuchos DT de alto desempeño Donaldson con la exclusiva media de fibra sintética Synteq™, que proporciona mayor eficiencia de filtración y mayor capacidad de retención de polvo
• Media absorbente de agua
• Diversas opciones de grados de eficiencia para elegir

Esta información de servicio se ofrece como guía de mejores prácticas. No se pretende modificar ni reemplazar las instrucciones de servicio suministradas por el fabricante del motor o del vehículo.

Mantenimiento de los cartuchos

1. Compruebe el indicador de servicio del filtro
   Verifique que haya transcurrido el intervalo de mantenimiento especificado por el OEM o que el indicador de servicio muestre que ya es necesario realizar el mantenimiento del filtro.


2. Apague el sistema y libere la presión
   Asegúrese de que el sistema hidráulico esté apagado.
   Verifique que no haya presión.


3. Retire la carcasa del cartucho


4. Retire el filtro y el empaque usados, si corresponde
   Deseche el cartucho debidamente de acuerdo con las regulaciones locales.


5. Limpie el área de sello del cabezal y la carcasa
   Limpie cualquier sedimento que haya dentro de la carcasa del filtro.


6. Revise que el cartucho nuevo no esté dañado.
   Compruebe que el filtro nuevo que va a instalar no haya sufrido daños durante el envío y la manipulación. No instale el filtro si está dañado.


7. Instale y lubrique los sellos, empaques y roscas.
   Lubrique los o-ring, empaques, sellos de la carcasa y roscas con aceite limpio del sistema.


8. Instale el cartucho nuevo en la carcasa


9. Alinee las roscas. Enrosque el filtro hasta que el empaque haga contacto
   Ajuste la carcasa al cabezal del filtro según las instrucciones de la carcasa.


10. Instale la carcasa de acuerdo con las instrucciones del fabricante


11. Purgue el sistema hidráulico y compruebe que no haya fugas
