Dryflo®

Los colectores de niebla Dryflo® de Donaldson Torit® son soluciones de filtración de neblina eficaces y eficientes que ofrecen un entorno de trabajo más productivo al reducir las neblins del refrigerante y del aceite de maquinado en un paquete que se puede montar en la máquina. El Dryflo cuenta con una tecnología de alto rendimiento y permite un mantenimiento fácil y previsible.
Cambio del filtro del colector de neblina Dryflo
  • La filtración de alto rendimiento en tres etapas mejora la eficacia de recolección en cada etapa
  • Proporciona un entorno de trabajo más limpio para obtener el máximo de productividad
  • Reduce el riesgo de peligros relacionados con la neblina
  • Cambios rápidos y fáciles de los filtros: los trabajadores tienen un contacto mínimo con el aceite recolectado
  • Mantenimiento previsible con un medidor de presión diferencial
  • Costos más bajos de mantenimiento de la planta
  • Se monta directamente en el centro de maquinado para recolectar el refrigerante a base de aceite, soluble en agua, sintético y semi-sintético
  • Perfil bajo

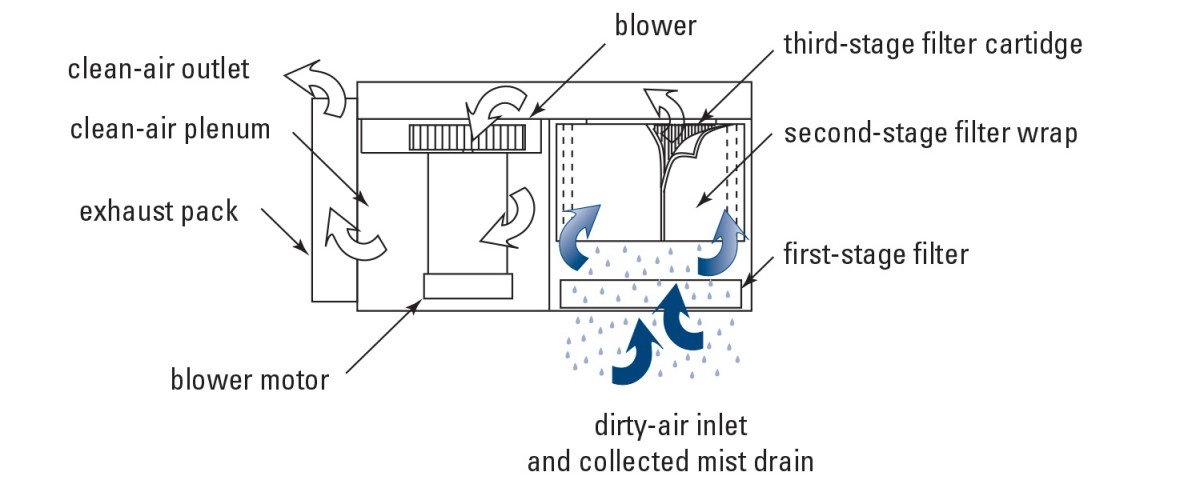

Operación normal

Medio de filtración Dryflo

El medio de filtración Dryflo está fabricado con medios sintéticos patentados que incorporan fibras pequeñas y grandes para brindar una filtración óptima. Las fibras más pequeñas proporcionan una mayor eficiencia de filtración; después de capturar y combinar la neblina, las fibras más grandes permiten que se drene el aceite del filtro. El medio también incorpora un método corrugado patentado que mantiene un flujo de aire uniforme y una menor presión mientras que el medio se satura con aceite.

La filtración de alto rendimiento en tres etapas mejora la eficacia de recolección en cada etapa

Filtros de primera y segunda etapa Dryflo

Primera etapa

El prefiltro elimina las gotas de neblina más grandes, el polvo de metal y las limaduras metálicas capturadas por el colector. Hay disponibles una pantalla delgada de malla metálica y una malla de polipropileno.



Segunda etapa

Un envoltorio de tres capas de material sintético de fibra larga recolecta las gotas pequeñas de neblina y forma gotas más grandes de aceite que drenan hacia afuera del colector de niebla.

Filtro de tercera etapa Dryflo

Tercera etapa

Recolecta, combina y drena las gotas más pequeñas de neblina generadas por las aplicaciones metalúrgicas. Junto con los pliegues orientados verticalmente, el cartucho de filtro de la tercera etapa incorpora el sistema de espaciado del medio Pleatlock™ que mejora el drenado y proporciona una menor caída de presión, una mayor eficiencia de filtración y un menor reingreso de la neblina recolectada.


Consulte Filtros de neblina >>

Eficiencia de larga duración

El cartucho Dryflo es un filtro para neblina comprobado y altamente eficaz que realmente incrementa la eficacia en el tiempo cuando se recolectan aceites solubles o fluidos sintéticos. En pruebas realizadas por la Universidad de Carolina del Norte (UNC), se comprobó que el Dryflo ofrece una mayor eficacia en relación al tiempo, lo que genera una vida útil del filtro HEPA más prolongada y una reducción de los costos de reemplazo de filtros HEPA.


Eficacia de calibración

La aplicación del protocolo de la UNC para la evaluación de la eficiencia del cartucho evidencia que los colectores de neblina Dryflo con filtro final HEPA constituyen una solución de filtración de alto rendimiento y confiabilidad. Para prolongar la vida útil del filtro HEPA, las etapas de filtración ascendente también deben ser altamente eficaces. La vida útil del filtro HEPA depende de la carga acumulativa que recibe, que, a su vez, depende del rendimiento de las etapas de recolección ascendente.

Según la evaluación de la eficacia como una función del diámetro de la gota y la caída de presión durante 14 días, el protocolo de la UNC determina la distribución por tamaño de las gotas generadas durante una variedad de operaciones de maquinado húmedo. Se evaluó el tamaño de las gotas que van de 1.8 micrones a 3.2 micrones para determinar la eficacia promedio de los colectores Dryflo en aceite soluble y fluido sintético.

Eficacia promedio de Dryflo en aceite soluble y fluido sintético
Tamaño de la gotaColector Dryflo con HEPAColector Dryflo sin HEPA
1.8 micrones100%98%
3.2 micrones100%100%
Diseño del colectorEquipos estándarEquipos opcionales
Construcción de acero dulce
Empaque de entrada
Cuello de entrada
Tolva de entrada con patas
Tolva de entrada con aislantes de vibración
Tolva de entrada con Flex-Duct
Tolva de entrada con separador de impacto
Montaje en la máquina
Montaje en el techo
Carro o soporte de colector
Caja de conexiones
Recipiente de colección de drenaje



Filtros tipo cartuchoEquipos estándarEquipos opcionales
Malla metálica de la primera etapa
Variedad de otros prefiltros
Primera etapa de alta eficacia
Filtro tipo cartucho Dryflo con envoltura
Filtro HEPA de la cuarta etapa
Filtro 95% DOP de la cuarta etapa



Sistema de pinturaEquipos estándarEquipos opcionales
Interior recubierto con imprimación
Acabado texturizado de múltiples capas de pintura con desempeño de neblina salina de 2000 horas
Colores de pintura personalizados
Recubrimiento de tareas premium



Controles eléctricos, medidores y gabinetesEquipos estándarEquipos opcionales
Medidor de presión Magnehelic*
Arrancador de motor manual
Arrancador de motor tipo 12 (NEMA y UL)
Arranque/apagado remoto
Interbloqueo de máquina-herramienta
Arrancadores de motor montados y precableados



GarantíaEquipos estándarEquipos opcionales
10 años de garantía
*Magnehelic es una marca registrada de Dwyer Instruments, Inc.

P. ¿De qué tamaño son las gotas/partículas de neblina?

R. La neblina puede definirse generalmente como una gota de líquido de 20 micrones de diámetro o más pequeñas. Por lo general, los fluidos a base de aceite producen gotas de neblina de un diámetro de 0.5 a 10 micrones. Una gota de humo es generalmente más pequeña, de 0.07 micrones a 1 micrón, y es un aerosol sólido o líquido.


P. ¿Qué determina el rendimiento de un colector de neblina?

R. Un colector de neblina puede caracterizarse por la caída de presión, la eficiencia y la velocidad de flujo. Las caídas de presión afectan la energía requerida para empujar el flujo de aire por el sistema. La eficiencia del sistema determina cuán limpio estará el aire cuando salga del colector, y la velocidad de flujo determina la cantidad de aire que se limpiará.
