概要

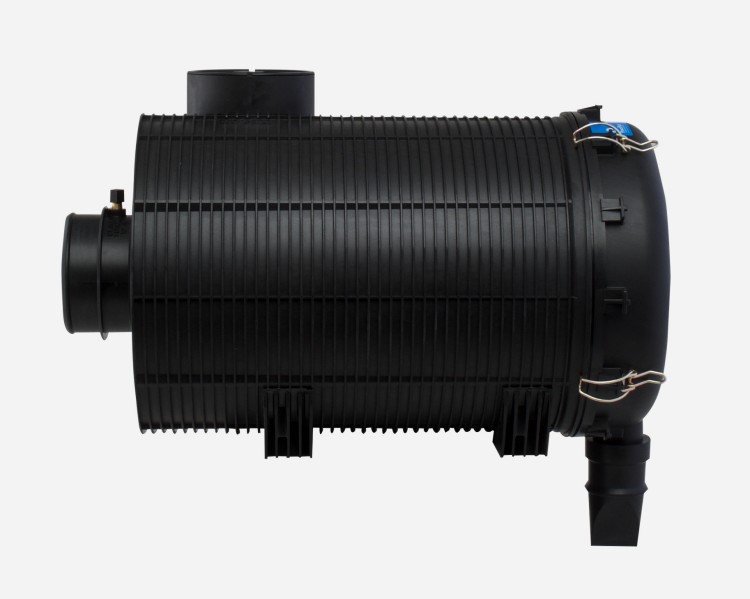

PowerPleat™ 11および13エアクリーナーは、中程度の粉塵環境向けの2ステージのRadialSeal™エアクリーナーです。 プラスチック製ハウジングと耐久性に優れた構造により、機器メーカーは、エンジンを粉塵や汚染から保護する強力なフィルトレーションソリューションを実現できます。
エアクリーナーの特徴
- 耐久性に優れたプラスチック製ハウジング - 耐腐食性があり、軽量
- 2段階のエアフィルトレーション。 プライマリーフィルターの前に、組み込みタンジェンシャルプレクリーナーが侵入粉塵を最大85%除去
- メンテナンスが簡単 工具が不要 通常5分以内に完了
- インレットの向きは時計回りと反時計回りのバージョンが利用可能
- 簡単に固定できるラッチでカバーをしっかり装着
- メンテナンスインジケーターポート付き
- 溶接取り付けブラケット
- プラスチック製のインレットフードとスタック（高さ最大457 mm/18 in.）を追加可能
フィルターの特徴
- フィルターにはRadialSeal™シーリング技術が搭載されているため、信頼性の高い重要なシールを実現し、メンテナンスを簡素化することができます
- 一体成形のウレタンエンドキャップがフィルターメディアとライナーを覆う
- 金属不使用のプライマリーフィルターエレメント
- セーフティーフィルターが現場でのフィルター交換中にエンジンを保護
用途
- PowerPleat 11エアクリーナーは最大437 cfmのエアフローを実現
- PowerPleat 13エアクリーナーは最大597 cfmのエアフローを実現
- 温度許容度： -40ºC～83°C/-40ºF～180°F
- ターボチャージャー、マフラー、排気パイプ、その他高温になるコンポーネントの横には取り付け不可
機器タイプ
- コンプレッサーと発電機一式
- 掘削機、ブルドーザー、クレーン、大型建設機械
- オンハイウェイ車両とオフハイウェイ車両
- 海事産業機器およびオフショア機器
資料
メンテナンス
このメンテナンス情報は、ベストプラクティスガイドとして提供されています。 これは、お使いのエンジンまたは車両メーカーが提供するメンテナンス説明書に代わるものではありません。
1. 制限を確認する
制限レベルがエンジンまたは機器のメーカーが推奨する最大値に達した場合、もしくは定期メンテナンスのスケジュールに合わせて、フィルターを交換してください。

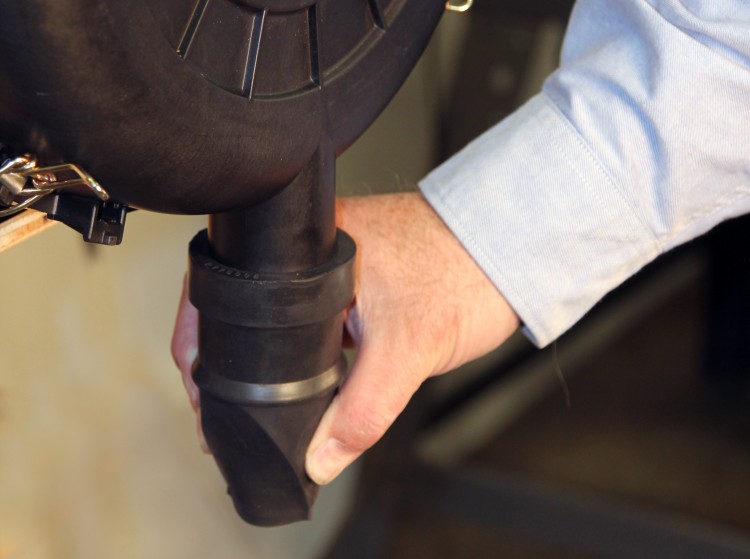

注： バルブが柔軟で、反転したり、破損したり、詰まったりしていないことを確認します。 破損または欠落しているVacuatorバルブは、エアクリーナーの通常のエアフローを妨げるため、交換する必要があります。
2. プライマリーフィルターを取り外し、Vacuator™バルブを点検する
エンジンを停止します。 メンテナンスカバーを外します。 Vacuator™バルブを目視点検および確認し、必要に応じて交換します。
RadialSeal™の効果でフィルターは排出管にぴったりと密着しているため、瓶のシールを外すときのように初期抵抗が生じます。
フィルターの端を慎重に前後に少し動かして、回転させながらシールを外します。 フィルターがセーフティーフィルターのサポートフレームにぶつからないように、まっすぐ引き出します。
プライマリーフィルターを取り外したら、湿らせた布でプライマリーフィルターのシーリング面を清掃します。
注： PowerPleat 13は上に示されています。 PowerPleat 11には別の安全機能があります。

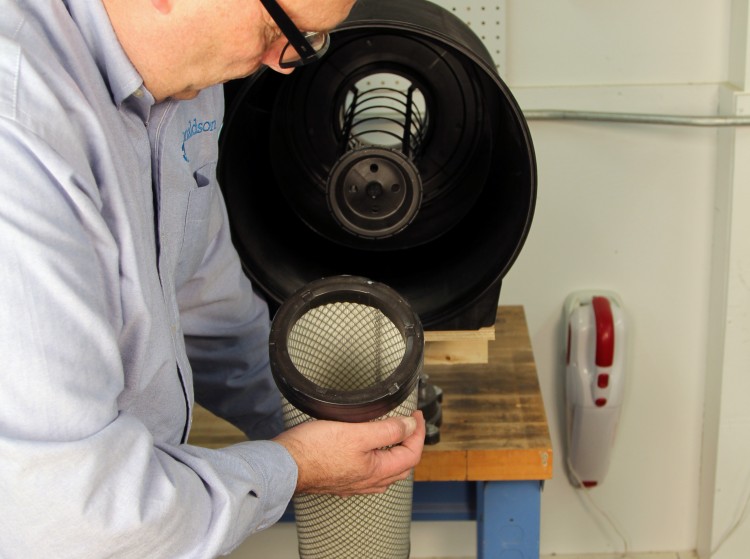

3. セーフティーフィルターを目視点検し、排出管の両面を清掃します
エアクリーナーにセーフティーフィルターが付いている場合は、破損の兆候がないか、セーフティーフィルターを目視で点検します。 セーフティーフィルターが破損している場合または交換期限が到来した場合を除き、セーフティーフィルターは取り外さないでください。 セーフティーフィルターがハウジングに正しく取り付けられていることも確認してください。
過度に汚染されていない限り、セーフティーフィルターはプライマリーフィルターの交換3回につき1回の頻度で交換してください。 清潔な湿った布を使用して、フィルターのシーリング面と排出管の内側の両方を拭きます。 排出管のシーリング部分に破損がないことを確認します。
シーリング面に汚染物質が付着するとシーリング効果が薄れ、漏れの原因となる可能性があります。 セーフティーフィルターを交換する場合は、排出管を空気にさらしたままにしないでください。 セーフティーフィルターなしでエアクリーナーを放置しないでください。

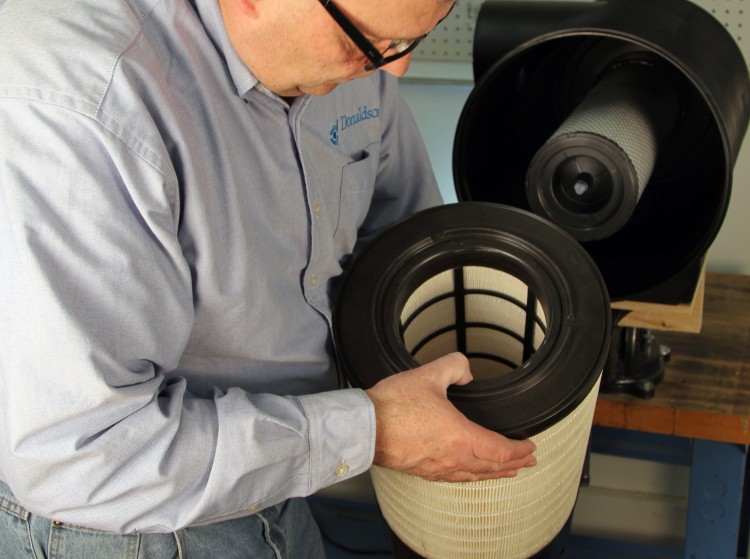

4. 古いフィルターを点検する
漏れの兆候がないか、古いプライマリーフィルターを点検します。 フィルターの内側に粉塵で筋が入っているのは、漏れの可能性を示す兆候です。
漏れの可能性が疑われる場合は、安全エレメントの交換が必要な場合もあるため、安全エレメントが良好な状態であるかを確認してください。 また、ステップ8に従って、汚れた外気がエアクリーナーをバイパスできないように、すべての接続部がしっかりと締まっていることを確認してください。

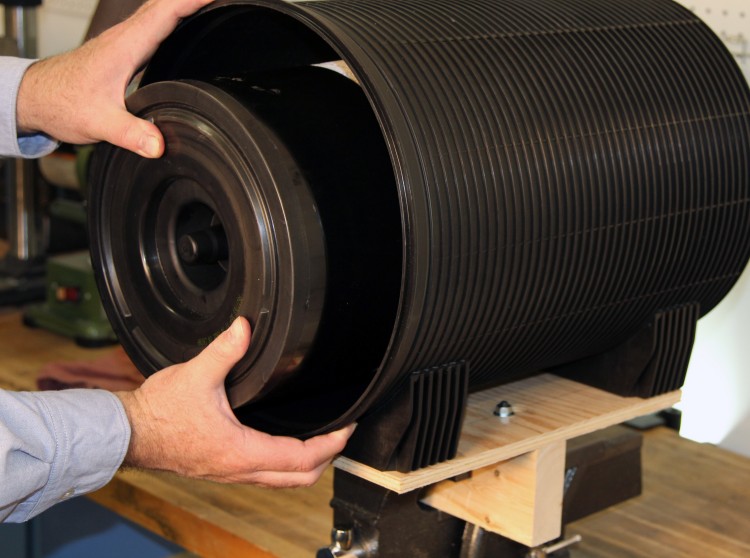

6. 新しいフィルターを挿入する
今回の交換でセーフティーフィルターのメンテナンスを行う場合は、プライマリーフィルターを取り付ける前に、まずセーフティーフィルターを所定の位置に正しく固定します。 新しいフィルターを慎重に挿入します。 プライマリーフィルターを手で装着し、エアクリーナーハウジングに完全に挿入されていることを確認します。 しっかりと密封するには、柔軟な中心部ではなく、フィルターの外縁に手で圧力を加えます。
シールを所定の位置で保持するためにカバーに圧力をかける必要はありません。メンテナンスカバーを使って圧力をかけないでください。 圧力をかけるとハウジングとファスナーが破損し、保証が無効になる可能性があります。 メンテナンスカバーが所定の位置に収まる前にカバーでフィルターが押しつけられる場合、カバーを取り外します。
カバーを外した状態で、フィルターを手でエアクリーナーの奥まで押し込むと、無理なくカバーが動きます。 フィルターが所定の位置に収まったら、メンテナンスカバーを固定します。

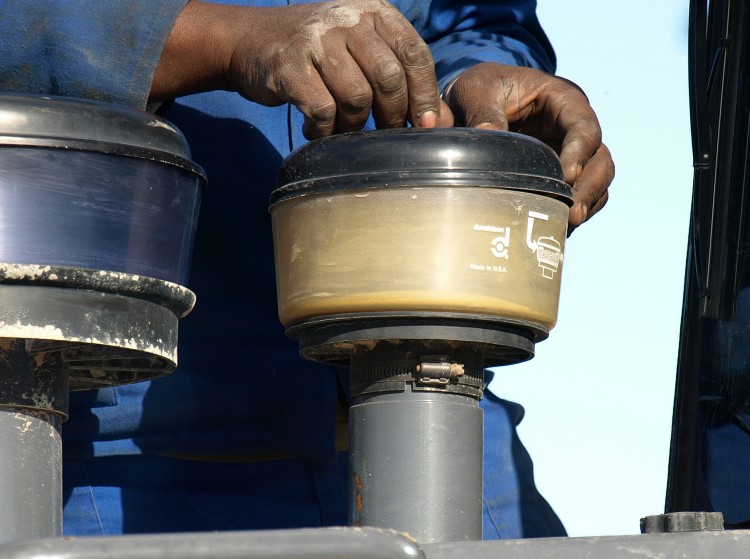

7. 吸気口のカバーとプレクリーナーをチェックする
定期メンテナンス中に吸気カバーとプレクリーナー機器を確認します。
吸気口にカバーがないとフィルター寿命は大幅に短縮します。 ユニットに元々カバーかプレクリーナーがあった場合は、必ず交換してください。 プレクリーナーの開口部とチューブをチェックして、目詰まりがないことを確認します。 破損しているユニットを交換します。 破損またはへこみのあるユニットは正しく動作しません。

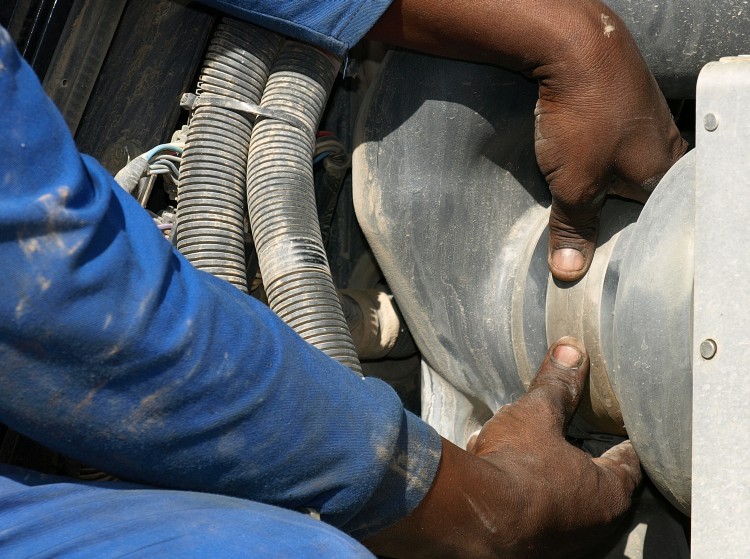

8. コネクターがしっかり取り付けられていることを確認する

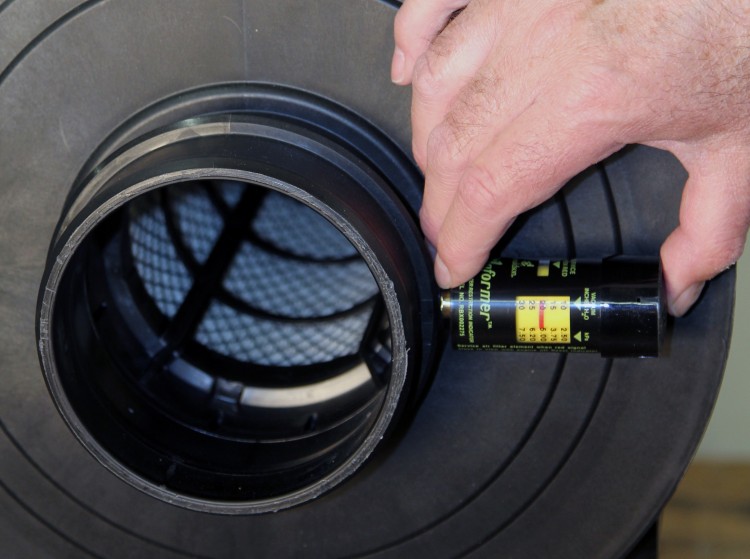

メンテナンスインジケーターがリセットされ、適切に機能していることを確認します。
エアクリーナーシステム全体で取り付けバンド、クランプ、ボルト、接続部がすべてしっかり締まっていることを確認します。
配管の穴を点検し、必要に応じて修理または交換してください。 吸気管に漏れがあると、粉塵がエンジンに直接侵入します。
