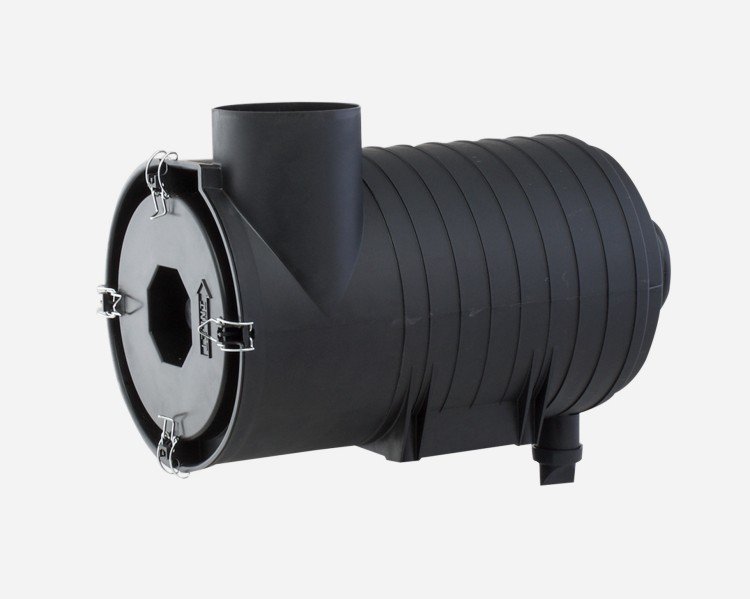

XRBシリーズは中程度の粉塵環境向けの2ステージRadialSeal™エアクリーナーです。 プラスチック製ハウジングと耐久性のある構造により、あらゆるタイプの動作環境において取り付け可能です。
このメンテナンス情報は、ベストプラクティスガイドとして提供されています。 これは、お使いのエンジンまたは車両メーカーが提供するメンテナンス説明書に代わるものではありません。
制限レベルがエンジンまたは機器のメーカーが推奨する最大値に達した場合、もしくは定期メンテナンスのスケジュールに合わせて、フィルターを交換してください。

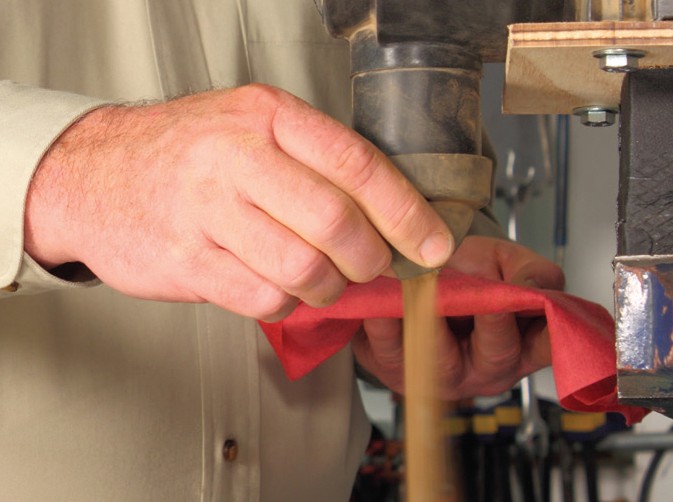

Vacuatorバルブを取り外し、ドロップチューブに付いている粉塵をすべて取り除きます。 バキュエーターバルブを再度取り付けるか、摩耗または損傷している場合は交換します。
エアクリーナーのメンテナンスカバーのラッチを開けて取り外し、フィルターへのアクセスを確保します。

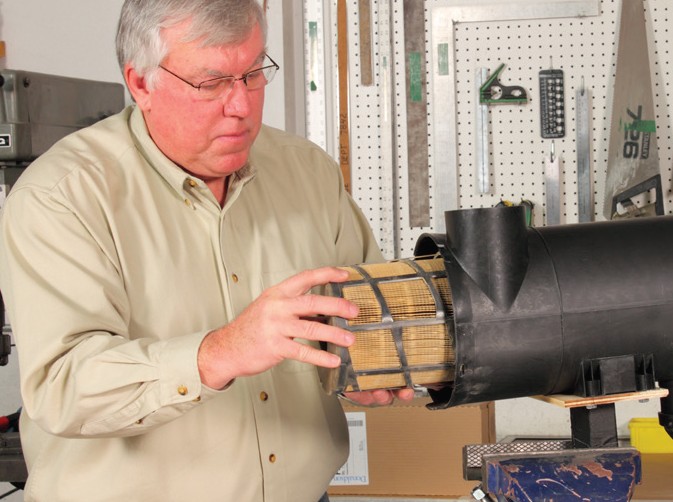

プライマリーフィルターはしっかりと接着されているため、瓶の蓋を外すときのように、最初はなかなか動きません。 取り外すには、フィルターの端をつかみ、フィルターを左右にゆっくりと動かして、ハウジングから引き出します。
用途に関する注意事項: フィルターをエアクリーナーハウジングから取り外したときに、フィルターから汚染物質が出ないようにしてください。
セーフティーフィルターに粉塵が過度に付着していない場合、セーフティーフィルターはプライマリーフィルターの交換3回ごとに1回の割合で交換します。 セーフティーフィルターを再利用する場合、ハウジングのメンテナンス中はセーフティーフィルターを清浄に保ち、汚染を防いでください。
セーフティーフィルターを真っ直ぐに引き抜いて取り外します。これでプライマリーフィルターのシーリング面にアクセスでき、しっかりと清掃できます。シーリング面を清掃する前に、湿らせた小さなタオルでエアクリーナーの排出管をふさぎ、インダクションシステムに汚染物質が入らないようにします。
注: セーフティーフィルターが見当たらない場合は、取り外しの際にプライマリーフィルターの内側に付いてしまっていないか確認してください。 シーリング面とハウジングに破損がないか点検します。 破損がある場合は、エアクリーナー全体を交換してください。

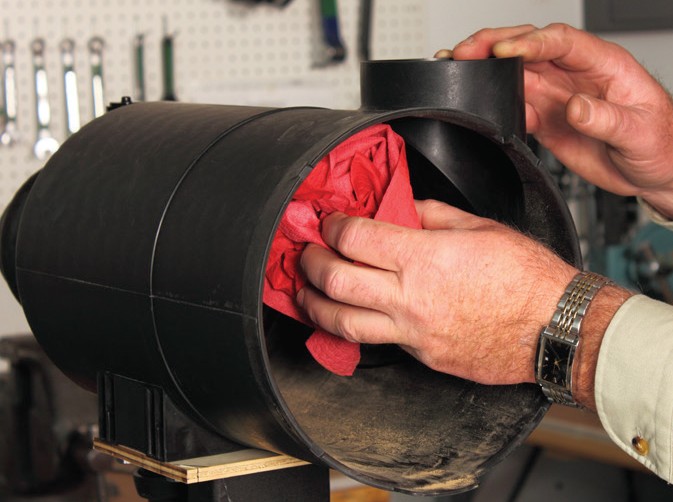

2枚目の湿らせた清潔な布で、ハウジングの内側とシーリング面を隅々まで清掃します。
注: シーリング面をしっかり清掃しないと、取り付けの際に排出管またはプライマリーフィルターのシーリング面に汚染物質が付着し、汚れた空気が漏れる可能性があります。

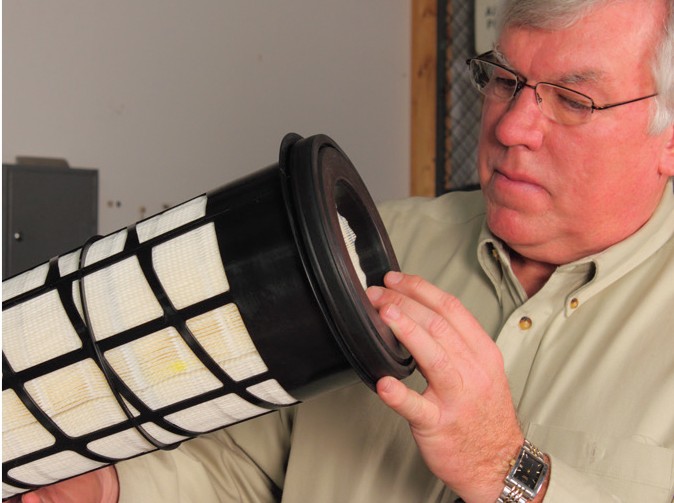

新しいフィルターを点検し、メディアまたはウレタンシーリング面に破損、欠損、切れ目、裂け目、へこみがないかを確認します。 フィルターが破損している場合は、取り付けないでください。

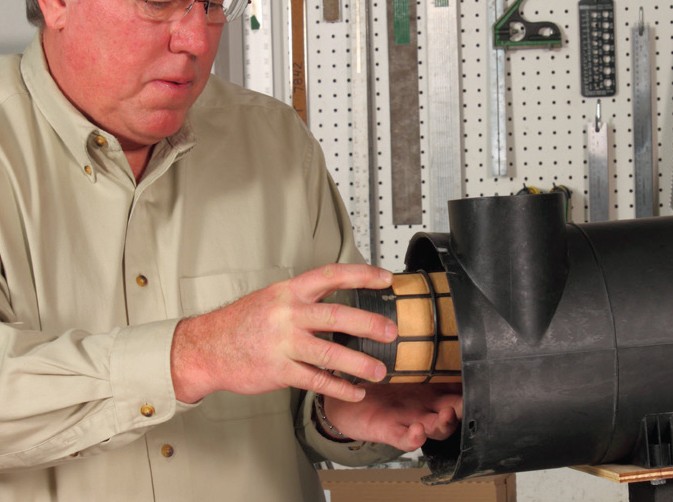

メンテナンス中にインダクションシステムを保護するために使用した、湿らせたタオルをアウトレットチューブから取り出します。 セーフティーフィルターを取り付け、完全に固定されるまで強く押し込みます。 適切に取り付けられていれば、排出管の内側にぴったりと収まります。

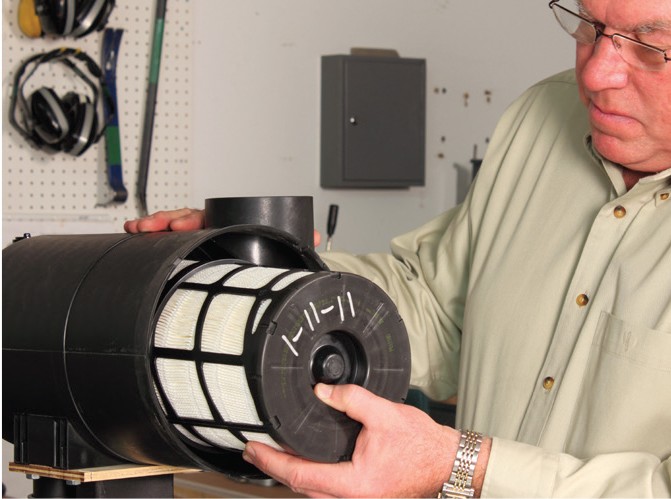

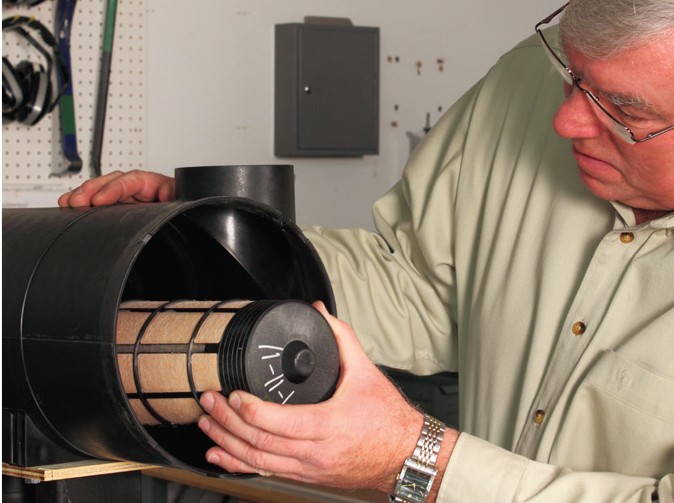

新しいプライマリーフィルターをセーフティーフィルターの上にそっとスライドさせ、完全に固定されるまで押して取り付けます。 取り付けの際には、フィルターの中央部ではなくフィルターの外縁部に手で圧力をかけると、しっかりと密封できます。 フィルターが動かなくなるまで排出管に押し込みます。 重要なシーリング部分は若干圧縮し、自動的にシーリング圧力を均等に分配するようになっています。
注: メンテナンスインジケーターを使用せず、スケジュールに従ってフィルターのメンテナンスを行っている場合は、フィルターの蓋にメンテナンス日付を書き込むこともできます。

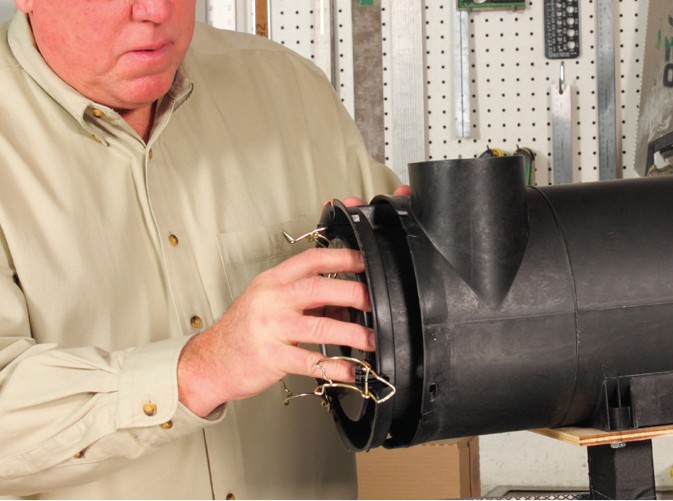

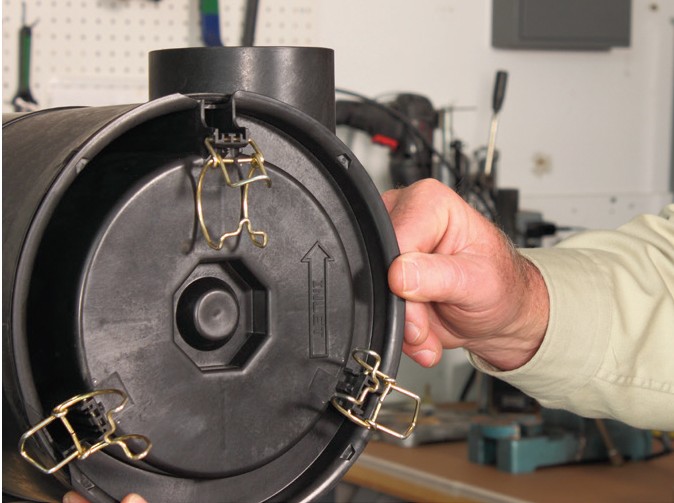

メンテナンスカバーを元に戻し、「INLET」の矢印をエアクリーナーのインレットに合わせます。 カバーをエアクリーナーに無理に押し込んだり、メンテナンスカバーを使ってフィルターを所定の位置に押し込んだりしないでください。
ラッチを締めてカバーを固定し、ラッチが本体とカバーの両方の溝にはまっていることを確認します。
注: カバーが本体にぴったり嵌らない場合は、プライマリーフィルターがハウジングに正しく固定されていません。 プライマリーフィルターとセーフティーフィルターの取り付け状態を再度確認し、適切な取り付け手順に従って、しっかりと固定します。 その後のカバーは簡単に付けられます。 カバーを使ってフィルターを押すと、ハウジングが損傷する可能性があり、保証が無効になります。

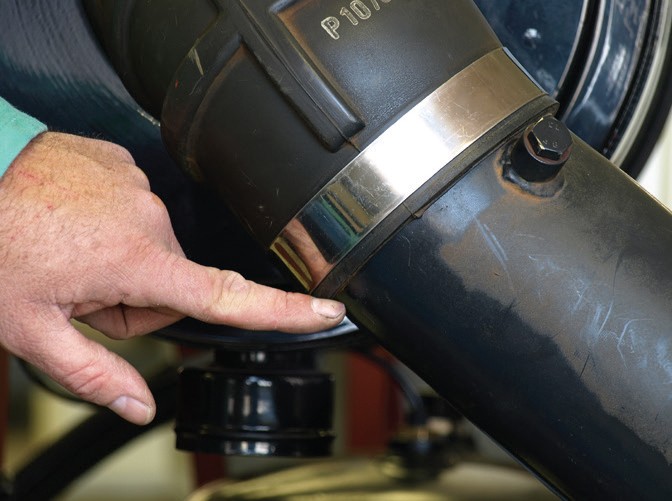

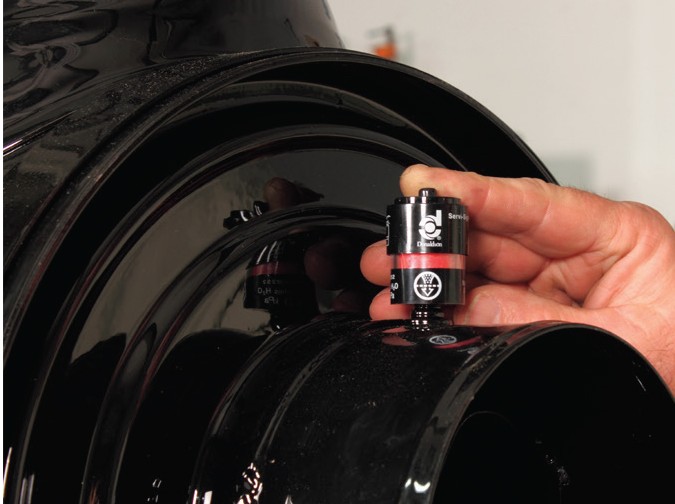

エアフィルターシステム全体のクランプ、ボルト、接続をすべて点検し、トルクをかけます。 配管に穴がないかを確認し、必要に応じて修理します。 必要に応じて、フィルターメンテナンスインジケーターをリセットします。
