圧入式

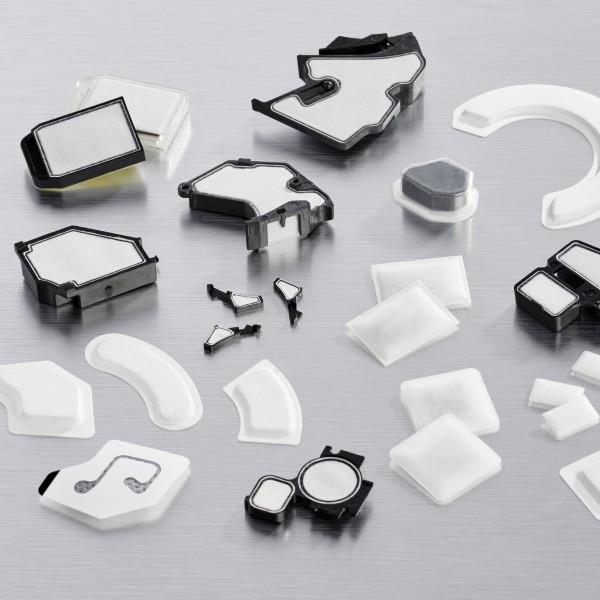

ドナルドソンの圧入式筐体保護ベントは、粒子、水、油、その他の液体から筐体およびデバイスを保護し、その動作に悪影響を与えないように設計されています。 ベントは、フィルトレーション材料とデバイスに固定するための感圧性接着リングで構成されています。

主な機能とメリット

• 多種多様なエアフローに対応可能
• 圧力平衡化 - 幅広い筐体サイズに対応
• 高価なハーメチックシールは不要
• 水、オイル、その他の液体をはじく
• 疎油性評価1～8
• IP評価69K
• 使用方法およびデバイスへの統合が簡単
• 標準およびカスタムのサイズと形状に対応
• 最大70 psiの水浸入圧力（WEP）
• 溶接式（非接着性）筐体保護ベントは、デバイスに統合可能

使用できる標準材料

• オプションの多くは、ドナルドソン独自のTetratex™ ePTFEメンブレンを使用できます。 その他にも、ポリエチレンや不織布をはじめ、ナイロン、ポリエステル、ポリプロピレン、ポリエステル、ポリエチレンなどの押出材でできた支持層を持つ材料があります。
• 疎水性および疎油性のオプションが使用可能
• 連続使用温度範囲： -40°C～150°C/-40°F～302°F
• 最大260°C/500°Fの温度範囲が狭い素材もある
• リクエストに応じて材料データシートを入手可能

パッケージング

• クリーンルーム環境で製造、検査、包装
• 基本的にポリエチレン製コアに巻いたロール状で供給
• 指定がない場合、クリーンルーム用バッグに密封されたロール

取扱説明書

• ベントを取り扱う際は、手袋を着用するか、丸型のピンセットを使用する
• 設置面が清潔で、油、粒子、その他の汚染物質が付着していない状態にする
• 液体やその他の汚染物質が溜まらない平らで垂直な面にベントを取り付ける
• 自動ベントディスペンサーを使用する場合は、ディスペンサーの説明書に従う
• 手動でベントを設置する場合、ベントがライナーを超えて簡単にアクセスできるようになるまで、ライナーをベントの下に回す
• ベントが破損する可能性があるため、ライナーからベントを取り外したり、ベントを折り曲げたりしない

アセンブリ―説明書

• ベントを配置するときは、マーキング、凹部、装置またはハウジングのベントホール中央のエリアを目安にして位置の精度を高める
• 接着リングに指で軽く圧力をかけ（15 PSIを推奨）、ベントをデバイスやハウジングに接着する
• ベントに損傷を与える可能性があるため、 取り付けの後はベントの位置を変えない
• ベントの使用またはテストを開始する前に、24時間以上の時間をあける
