Visão geral
Sistemas de ventilação adequadamente projetados proporcionam proteção contra contaminantes junto com a equalização da pressão durante condições normais de operação, ajudando a obter invólucros mais duradouros e ciclos de vida útil da bateria. O sistema de ventilação também deve ser capaz de fornecer alívio imediato da pressão, no caso raro de fuga térmica, para ajudar a evitar falha de componentes ou danos a células adicionais.
A linha de ventilações de duplo estágio da Donaldson inclui a Dual-Stage Burst e Dual-Stage Flex. Essas ventilações ajudam a proteger os pacotes de baterias automotivas e contribuem com a longevidade e a confiabilidade da bateria através de quatro funções-chave:
- Vedação e proteção contra água, sujeira, contaminantes e fluidos automotivos agressivos.
- Equalização contínua da pressão para ajudar a proteger a carcaça da bateria contra sobre ou subpressão durante a vida útil da bateria.
- Ventilação eficaz, permitindo que o ar úmido que poderia se acumular dentro da caixa da bateria seja expulso a cada ciclo de aquecimento, ajudando a evitar possíveis problemas de condensação interna sob certas condições atmosféricas.
- Ajuda a garantir a mitigação adequada no caso de um evento de fuga térmica dentro da bateria, permitindo que grandes quantidades de gases sejam expelidas em um curto período de tempo.
Características
Etapas de ventilação de dois estágios
Primeira etapa

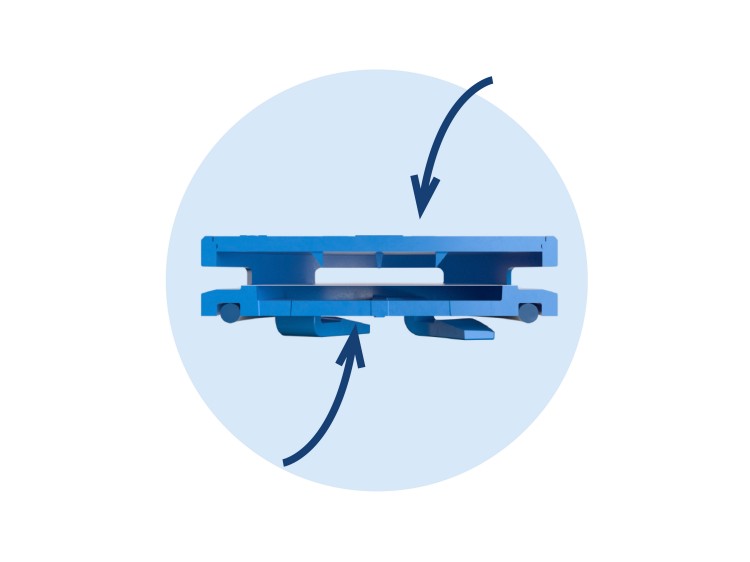

O primeiro estágio da ventilação da bateria de duplo estágio é a equalização da pressão. Uma membrana ePTFE porosa permite que o ar e outros gases entrem e saiam do conjunto de baterias. A equalização da pressão é necessária durante a operação normal do veículo, devido às mudanças de altitude e temperatura.
Segunda etapa

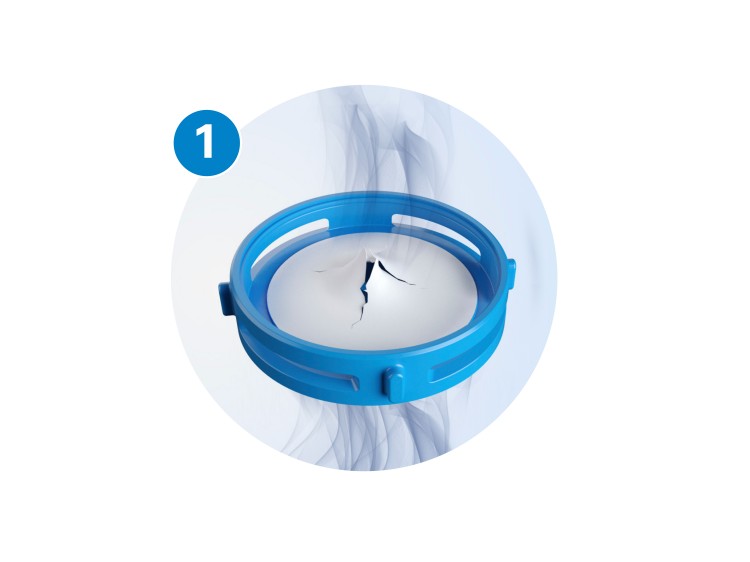

A segunda etapa trata de casos de pressão rápida e acúmulo de calor no conjunto de baterias e ajuda a manter as pressões internas do invólucro, permitindo que os gases escapem contornando a membrana com o guarda-chuva flexível ou rompendo a membrana.

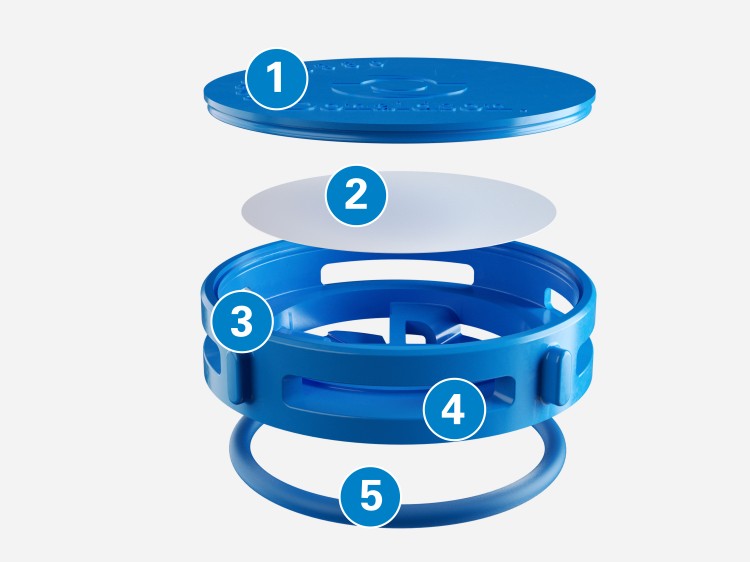

Ventilação de bateria Dual-Stage Burst
- Tampa de retenção com pinos de explosão – Protege a membrana contra spray e auxilia na ruptura da membrana
- Membrana Tetratex™ ePTFE – Equalização da pressão e proteção contra água e sujeira
- Corpo – Protege a membrana contra spray
- Acessório baioneta de quarto de volta – Ergonomicamente fixado diretamente ao conjunto de baterias com um clique audível para confirmação da instalação; disponível na interface de encaixe por parafusamento
- O-Ring – Vedação confiável para a parede do conjunto de baterias
Ventilação de bateria Dual-Stage Flex
- Tampa de retenção – Protege a membrana e o guarda-chuva contra spray; fornece compressão para a vedação da válvula do guarda-chuva
- Membrana Tetratex™ ePTFE – Equalização da pressão e proteção contra água e sujeira
- Válvula guarda-chuva de elastômero – nenhum fluxo de ar sob pressão externa e alto fluxo de ar sob pressão interna
- Corpo – Protege a membrana e o guarda-chuva de spray e tem formato hexagonal para uma instalação rápida
- Fixação parafusada – Fixação fácil à caixa do conjunto de baterias
- O-Ring – Vedação confiável para a parede do conjunto de baterias
Aplicações
- Veículos elétricos a bateria
- Veículos elétricos híbridos
- Armazenamento estacionário
- Conjuntos de baterias comerciais
- Inversores
