概要
PowerPleat™ 05エアクリーナーは、中程度の粉塵環境に対応する2段階エアクリーナーです。 プラスチック製ハウジングと耐久性に優れた構造により、機器メーカーは、エンジンを粉塵や汚染から保護する強力なフィルトレーションソリューションを実現できます。
エアクリーナーの特徴
- 耐久性に優れたプラスチック製ハウジング - 耐腐食性があり、軽量
- 2ステージのエアフィルトレーションです。 プライマリーフィルターの前に、組み込みタンジェンシャルプレクリーナーが侵入粉塵を最大85%除去
- ラッチ付きツイストオンメンテナンスカバーにより、メンテナンスが容易で、工具は不要
- 用途に合わせて90°アウトレットまたはストレートアウトレットを選択でき、 どちらのアウトレットも回転して、取り付け要件適合可能
- フィルターメンテナンスインジケーターポート付き
フィルターの特徴
- 一体成形のウレタンエンドキャップがフィルターメディアとライナーを覆う
- プライマリーフィルター交換中、セーフティーフィルターによってエンジンを保護。 すべてのPowerPleatモデルにセーフティーフィルターを設置可能。 仕様表にセーフティーフィルターが取り付けられた状態で出荷されるエアクリーナーモデルを記載
用途
- セーフティーフィルターなしの場合は最大2.7 m³/min、95 cfmのエアフロー、セーフティーフィルター付きの場合は最大2.4 m³/min、86 cfmのエアフローを実現
- 取り付けは水平、垂直、斜めも可能（Vacuator™バルブが下向きである場合のみ）
- 温度許容度： -40°C～83°C/-40°F～180°F
- ターボチャージャー、マフラー、排気パイプ、その他高温になる部品の横には取り付け不可
機器タイプ
- スキッドステアと小型建設機械
- コンプレッサーと発電機一式
- 小型・中型の農業機械
- 全地形対応車（ATV）
- 芝刈り機
資料
メンテナンス
このメンテナンス情報は、ベストプラクティスガイドとして提供されています。 これは、お使いのエンジンまたは車両メーカーが提供するメンテナンス説明書に代わるものではありません。

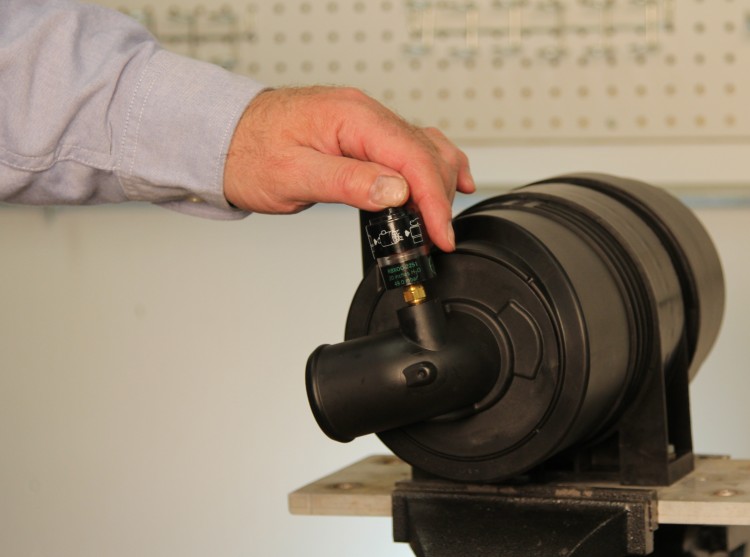

1. 制限を確認する
制限レベルがエンジンまたは機器のメーカーが推奨する最大値に達した場合、もしくは定期メンテナンスのスケジュールに合わせて、フィルターを交換してください。
2. Vacuator™バルブを清掃する
エアクリーナーにVacuator™バルブが装備されている場合は目視点検し、力を加えて実際に押さえつけます。 バルブが柔軟で、反転したり、破損したり、詰まったりしていないことを確認します。 破損または欠損している場合は交換してください。
3. プライマリーフィルターを取り外す

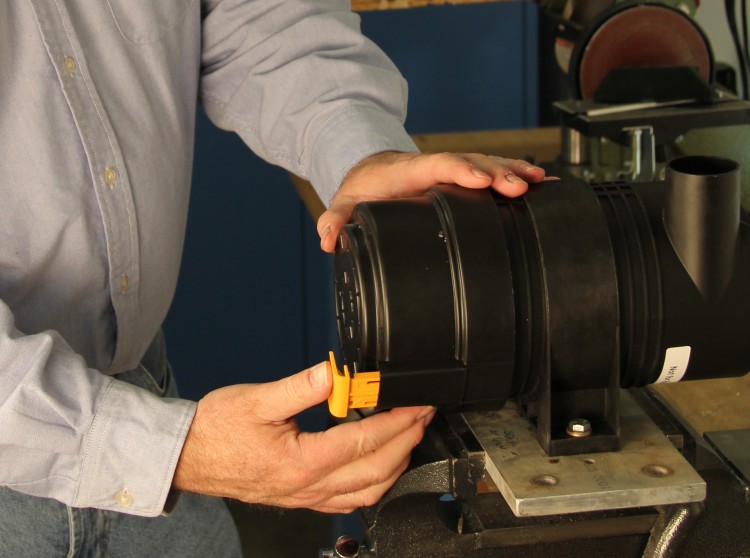

エンジンが停止していることを確認してください。 オレンジ色のラッチハンドルをメンテナンスカバーから外側に引っ張り、カバーを反時計回りに回し、回転が止まったらエアクリーナー本体からまっすぐ引き抜きます。

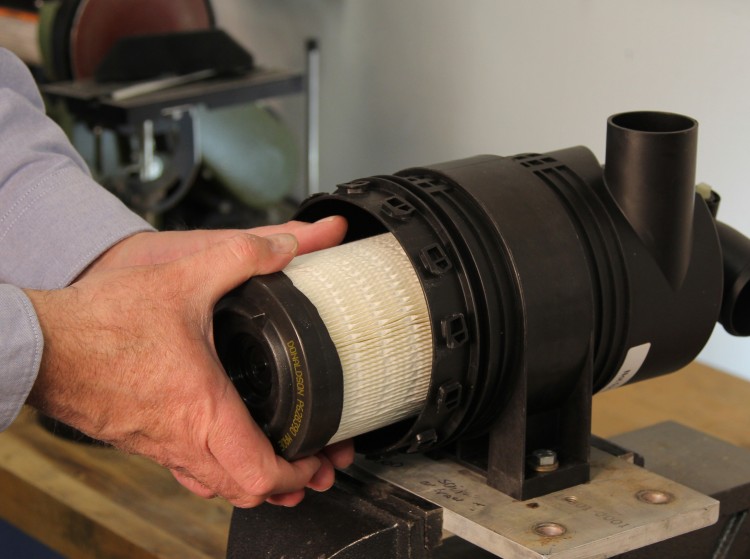

プライマリーフィルターの端をつかみ、少し左右に動かしながら、エアクリーナーから引き出します。 フィルターをエアクリーナーから取り外す際に、フィルターを回転させないでください。
4. セーフティーフィルターを目視点検し、排出管の両面を清掃します
エアクリーナーにセーフティーフィルターが付いている場合は、そのままの位置で損傷の兆候がないか目視点検してください。 セーフティーフィルターが破損している場合または交換期限が到来した場合を除き、セーフティーフィルターは取り外さないでください。 セーフティーフィルターがハウジングに正しく取り付けられていることも確認してください。
過度に汚染されていない限り、セーフティーフィルターはプライマリーフィルターの交換3回につき1回の頻度で交換してください。 プライマリーシーリング面から過度に付着している汚染物質を拭き取る必要がある場合は、安全エレメントを取り外し、湿ったタオルで排出管をふさいで、プライマリーシーリング面にアクセスして清掃ができるようにします。 排出管のシーリング部分を調べて、損傷がないことを確認します。
シーリング面に汚染物質が付着するとシーリング効果が薄れ、漏れの原因となる可能性があります。 セーフティーフィルターを交換する場合は、排出管を空気にさらしたままにしないでください。 新しいセーフティーフィルターの取り付けが遅れる場合は、粉塵が侵入しないように、エアクリーナーの排出管にカバーを付けてください。
5. 古いフィルターと新しいフィルターを点検する

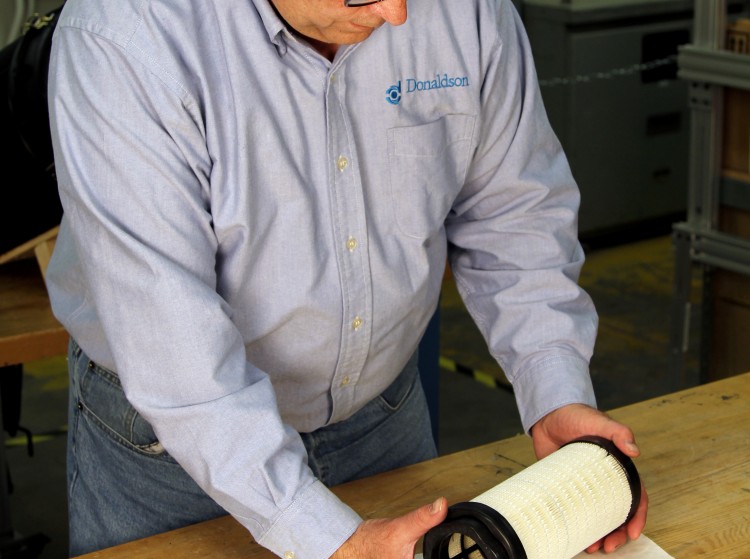

漏れの兆候がないか、古いプライマリーフィルターを点検します。 フィルターの内側に粉塵で筋が入っているのは、漏れの可能性を示す兆候です。
漏れの可能性が疑われる場合は、安全エレメントの交換が必要な場合もあるため、安全エレメントが良好な状態であるかを確認してください。 安全エレメントが付いていない場合は、排出管に粉塵が付着していないことを確認してください。 また、ステップ8に従って、汚れた外気がエアクリーナーをバイパスできないように、すべての接続部がしっかりと締まっていることを確認してください。

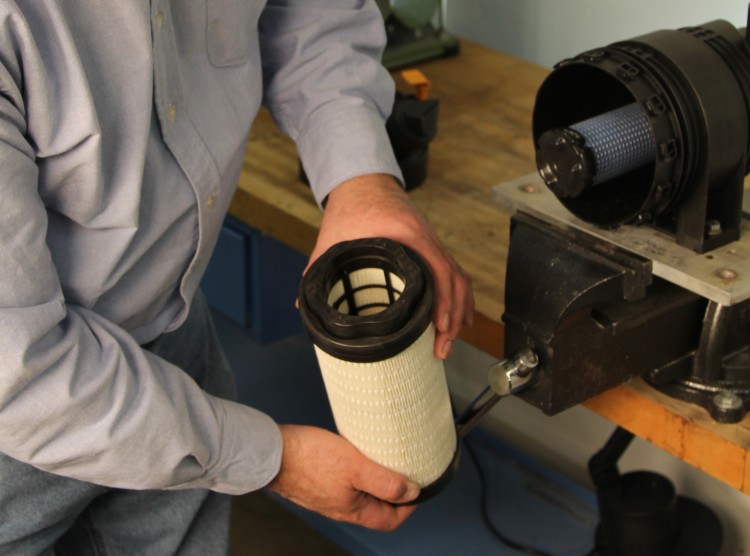

取り扱いミスによって新しいフィルターに破損が生じていないか点検します。 破損したフィルターは絶対に取り付けないでください。 シーリング部分である開口端の内側を目視点検します。
フィルターのシーリング部分は拭かないでください。 PowerPleatフィルターには取り付けを容易にするため、密封部分に潤滑剤が付いています。
メンテナンスインジケーターを使用せず、スケジュールに従ってフィルターのメンテナンスを行っている場合は、両方フィルターの蓋にメンテナンス日付を書き込むこともできます。
6. 新しいフィルターを挿入する
まず、この交換に合わせてセーフティーフィルターのメンテナンスを行う場合は、フィルターの端をつかみ、少し左右に動かしながら、エアクリーナーから引き出します。
インダクションシステムの汚染を防ぐために、シーリング面とロック面を清掃する前に、湿らせた小さなタオルを使用してエアクリーナーのアウトレットチューブをふさいでください。 湿らせた清潔な布で、必要に応じてハウジングの内側、シーリング面、ロック面を隅々まで清掃します。
湿らせたタオルを取り除き、フィルターの開口端を排出管の内径に合わせて、新しいセーフティーフィルターを適切な位置に取り付けます。 フィルターが排出管に完全に装着するまで、フィルターを軽く左右に動かしながら、排出管に押し込みます。

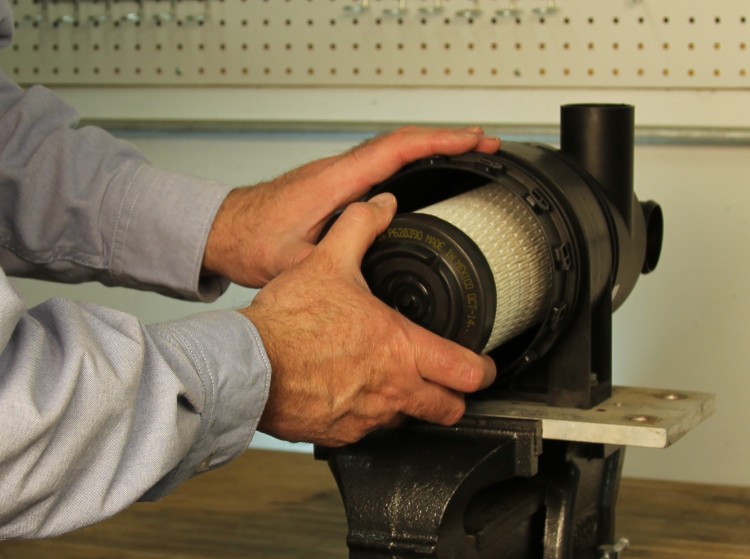

新しいフィルターを慎重に挿入します。 プライマリーフィルターを取り付けるには、フィルターを回転させながらエアクリーナーに挿入し、フィルターの内側にある位置合わせリブが排出管の受けスロットに落ちるまで入れます。
シールを所定の位置で保持するためにカバーに圧力をかける必要はありません。メンテナンスカバーを使って圧力をかけないでください。 圧力をかけるとハウジングとファスナーが破損し、保証が無効になる可能性があります。 メンテナンスカバーを完全に装着する前に、カバーでフィルターを押すと、フィルターが正しく装着されません。 カバーを取り外し、位置合わせリブが受けスロットとかみあっていることを確認します。 メンテナンスカバーを適切に取り付けるには、フィルターが適切に装着されている必要があります。 フィルターを取り付けたら、メンテナンスカバーを固定します。
7. メンテナンスカバーを取り付ける

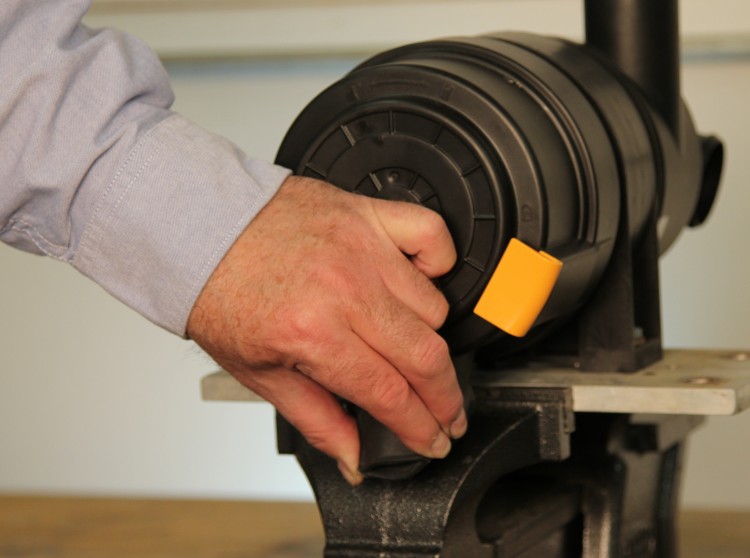

Vacuator™バルブを垂直から反時計回りに少し回した状態で、カバーをエアクリーナー本体の端で止まるまでスライドさせます。 カバーを時計回りに回し、止まったらラッチハンドルをカバーに押し込みます。 バキュエーターバルブの性能を最大限発揮するためには、6時の位置にする設定する必要があります。
8. コネクターがしっかり取り付けられていることを確認する

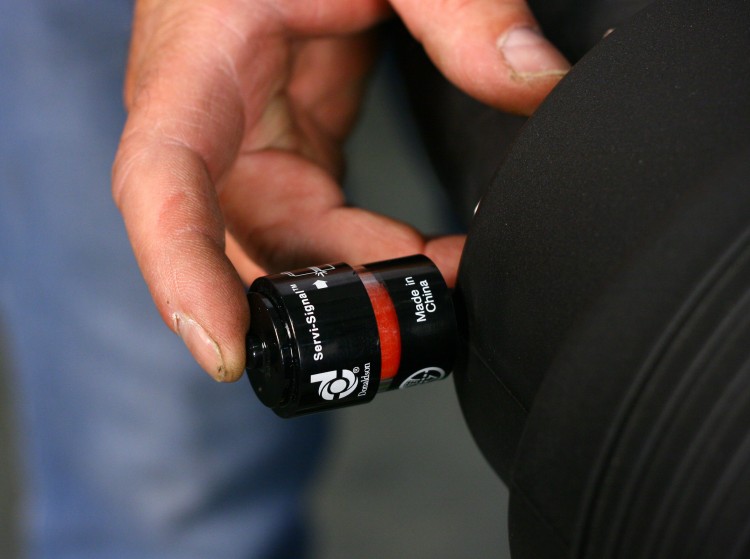

メンテナンスインジケーターがリセットされ、適切に機能していることを確認します。 エアクリーナーシステム全体で取り付けバンド、クランプ、ボルト、接続部がすべてしっかり締まっていることを確認します。 パイプの穴を確認し、必要に応じて修理または交換してください。 吸気管に漏れがあると、粉塵がエンジンに直接侵入します。
