개요

Donaldson의 탁월한 믹서 기술로 촉매 장치의 원활한 작동을 유지하고 성능을 최적화합니다

믹서는 배출 가스 제어 시스템의 핵심 장치이자, 촉매 장치가 효과적으로 작동하도록 보장하는 핵심 구성요소입니다. Donaldson은 후처리 시스템의 기반이 되는 4가지 주요 믹서 기술을 개발하고 유효성을 검사했습니다. 믹서 및 선택적 촉매 환원(SCR)은 일반적으로 56 kW/75 hp 이상의 엔진에 사용됩니다.

특징

통합 부품 또는 독립형으로 사용 가능한 Donaldson 믹서는 후처리 시스템의 성능을 효율적으로 최적화합니다

올인원 믹서

올인원 믹서는 초소형으로 디자인된 완전 통합 후처리 시스템입니다. 여기에는 고리형 금속 디젤 산화 촉매(DOC), AdBlue®/디젤 배기 유체(DEF) 믹서, SCRoF, SCR 및 정화 촉매(AMOX)가 포함됩니다. 이 특허받은 도넛 스월(donut-swirl) 믹서는 클로즈 커플링(Close Coupling) 방식의 SCR에 앞서 AdBlue/DEF 배기 가스 혼합물을 효율적으로 분해하고 분배합니다. 고리형 디자인은 배기 가스 열을 유지하여 SCR 성능을 최적화하고 침전물 형성 가능성을 최소화합니다. 다운스트림 SCR 기질은 요구사항에 따라 SCR + SCR/CUC(정화 촉매) 또는 SCRoF(필터 위) + SCR/CUC로 구성할 수 있습니다.

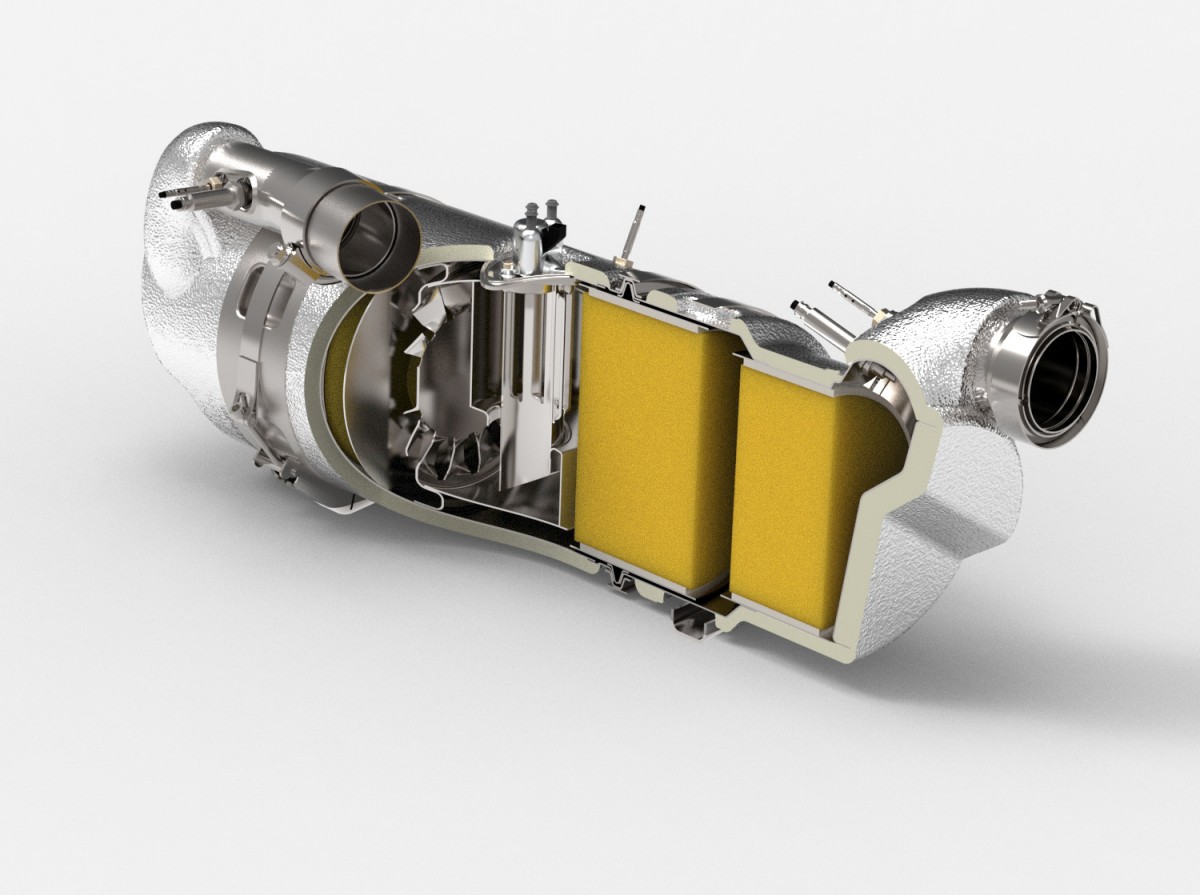

The all-in-one mixer is an extremely compact, fully integrated aftertreatment system.

축방향 믹서

축방향 믹서는 초소형으로 디자인된 완전 통합 후처리 시스템입니다. 두 개의 기존 세라믹 기질 사이에 원통형 믹서 섹션이 있습니다. 일반적으로 업스트림 기질은 디젤 입자 필터(DPF)이고 다운스트림 기질은 SCR입니다. 이 특허받은 믹서는 소용돌이 패턴을 사용하여 SCR 앞 작은 공간에서 AdBlue/DEF 배기 가스 혼합물을 효율적으로 분해하고 분배합니다. 원통형 디자인은 배기 가스 열을 유지하여 SCR 성능을 최적화하고 침전물 형성 가능성을 최소화합니다.

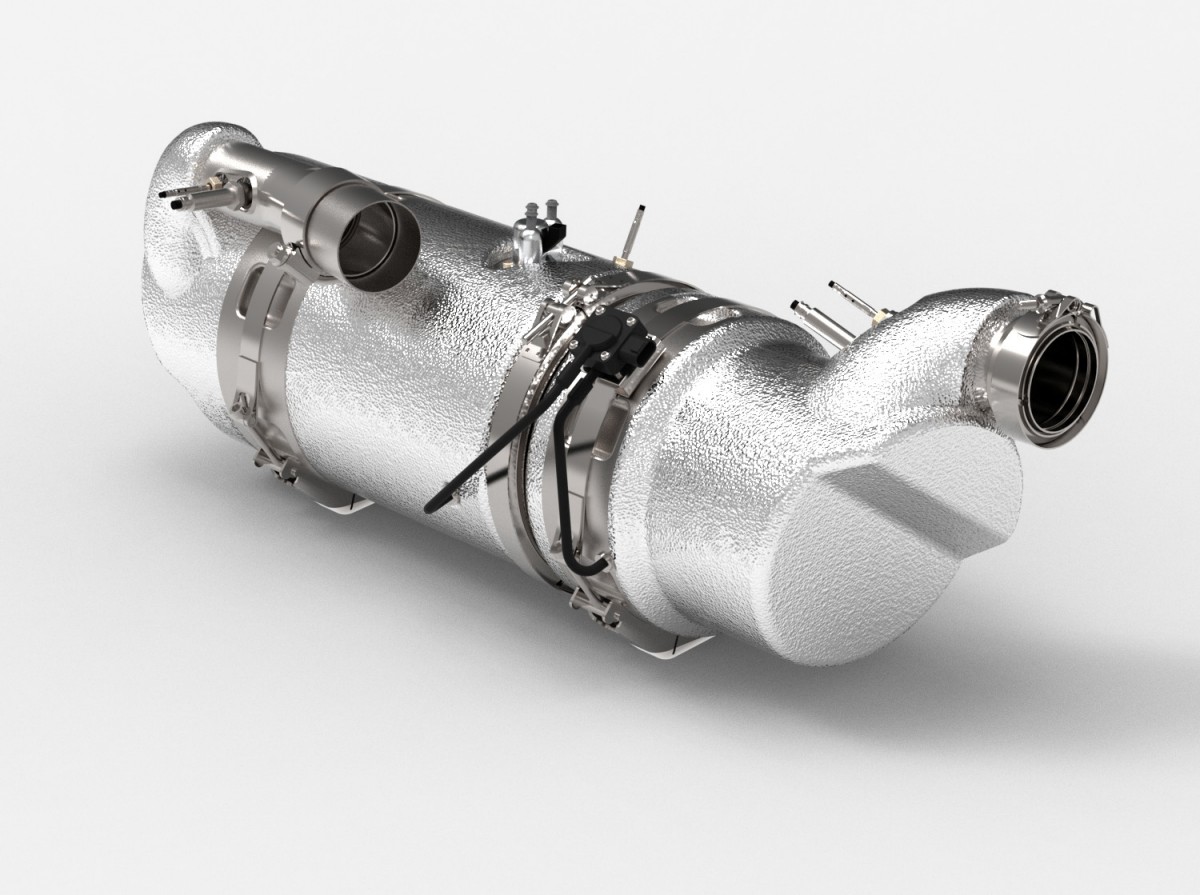

The axial mixer is a fully integrated aftertreatment system in a compact design.

독립형(인파이프) 믹서

독립형 믹서는 대개 여러 작은 구성요소가 배출 가스 제어 시스템으로 연결되어 있지만 실제로는 서로 분리되어 있는 모듈식 설계가 요구될 때 사용됩니다. 모듈식 설계에서 시스템은 짧은 연결 파이프와 긴 연결 파이프를 모두 사용하여 작동하므로 강력한 믹싱 성능이 필요합니다. 인라인 믹서는 56 kW/75 hp에서 최대 560 kW/750 hp까지의 엔진 성능에 맞춰 다양한 크기로 확장할 수 있습니다.

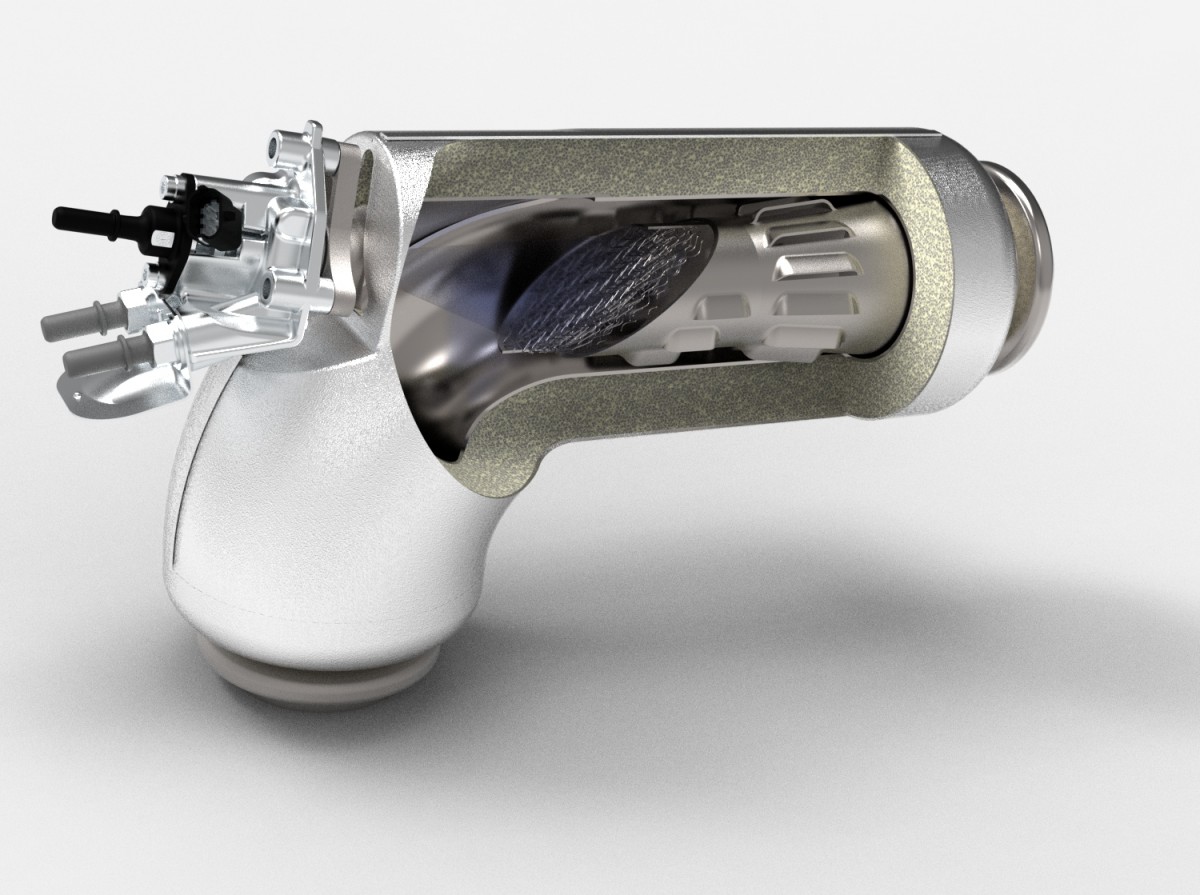

The high performance, stand-alone swirl mixer offers high mixing performance (ammonia uniformity) while avoiding the formation of urea decomposition byproducts.
