Paquete Downflo® Evolution

Durante más de 40 años, Donaldson ha estado a la vanguardia de la recolección con cartucho y ha desarrollado soluciones revolucionarias, que incluyen el diseño de flujo de aire mejorado, el sistema de limpieza MaxPulse™, la forma de filtro trilateral y el medio de filtración Ultra-Web® líder en la industria. Gracias a décadas de experiencia, Donaldson desarrolló el Paquete Downflo® Evolution: un colector de polvo atractivo, silencioso, fácil de instalar y con un desempeño de filtración inigualable, que ofrece confianza operativa en el entorno de fabricación avanzado de hoy.
Paquete Downflo® Evolution Colector Tipo Cartucho

FUNCIONAMIENTO PLUG-AND-PLAY

Un sistema completo de recolección de polvo se envía ensamblado, para una instalación y operación fácil.

FLEXIBLE

Tecnología líder en la industria para cumplir las expectativas de los fabricantes de obtener aire limpio y disminuir los costos de operación. La unidad se puede configurar según los requisitos del sitio.

CONSTRUCCIÓN DURABLE

Construcción durable y funcionamiento confiable para maximizar el tiempo de producción.

Otras características y beneficios:

  • Estética
    Los colectores de polvo Paquete Downflo Evolution son resistentes y durables, calibre 10/12, completamente soldados y presentan líneas modernas y fluidas que complementan entornos de fabricación vanguardistas y son ideales para la integración con diseños de OEM y una variedad de aplicaciones.

  • Fácil Mantenimiento
    Las puertas de acceso con bisagras, de apertura sin herramientas, permiten realizar cambios de filtro simples y rápidos.

  • Eliminación Simple del Polvo
    Los contenedores con ruedas, disponibles en dos tamaños, permiten limpiar el polvo de manera sencilla.

  • Maximiza el Uso de Espacio
    Con un tamaño compacto y menor uso de espacio, los colectores del Paquete Downflo Evolution están disponibles hasta 700 m³/min / 6.000 cfm.

  • Ventaja del flujo de aire descendente
    Las investigaciones patrocinadas por la EPA han demostrado que el "rendimiento superior se produce gracias al flujo descendente del flujo de aire sucio, lo que reduce la acumulación del polvo en los paquetes de filtros". El Paquete Downflo Evolution de Donaldson permite el control de polvo y emanaciones en aplicaciones de trabajo continuo.

  • Controles Integrados
    Los paneles de control Delta P y Delta P Plus manejan todas las funciones del colector, incluido el ventilador, el diferencial de filtro y el sistema de limpieza por pulsos.

  • Funcionamiento Silencioso
    Los ventiladores de alto desempeño montados sobre una base minimizan el ruido y el diseño de reducción del sonido de escape ofrece un funcionamiento silencioso.
Contenedor Pequeño (64 L / 17 gal.) vs. Contenedor Grande (155 L / 41 gal.)

Opción de Contenedores de Alta Producción

Donaldson ofrece una opción con contenedores más grandes para aplicaciones de alto volumen y alta capacidad, en las que resulta fundamental reducir al mínimo el tiempo de inactividad durante la descarga de contenedores. Un mayor volumen de recolección proporciona:

 • Tiempo de producción maximizado
 • Menos descargas de contenedores para recolección de polvo
 • Descargas rápidas y simples
 • Tolva con ruedas para un transporte sencillo
 • El mismo espacio utilizado por el colector
 • Sin altura adicional ni incorporación de soportes

Eficiencia Energética

El diseño superior de limpieza por pulsos reduce el uso de aire comprimido.



Tamaño del Filtro

Los filtros Donaldson de 660 mm / 26 pulg. son de alta eficiencia y a la vez tienen un tamaño pequeño, lo cual permite realizar un mantenimiento rápido y simple.

Resultados Comprobados

ENTREGA DE ENERGÍA DE LIMPIEZA POR PULSOS UN 27% MÁS ALTA

El sistema de limpieza MaxPulse™ patentado de Donaldson mejora el desempeño de la limpieza, proporciona una mayor capacidad de filtración, maximiza la vida útil del filtro y minimiza el consumo de aire comprimido, a fin de ofrecer una excelente eficiencia energética.*



*Mejoras basadas en una comparación con el diseño tradicional de sistema de limpieza de cartucho.



El diagrama anterior muestra el flujo de aire comprimido para limpieza a través del filtro tipo cartucho Downflo Evolution.

Media de Alto Desempeño Ultra-Web®

El diseño de filtro de Donaldson utiliza la tecnología de filtración Ultra-Web®, que consta de una capa de fibras finas (0.2 - 0.3 micrones de diámetro) en la superficie de la media para capturar contaminantes submicrónicos. La pasta de polvo producida se limpia fácilmente durante los ciclos de limpieza automatizados, lo cual garantiza que el aire esté más limpio por más tiempo.

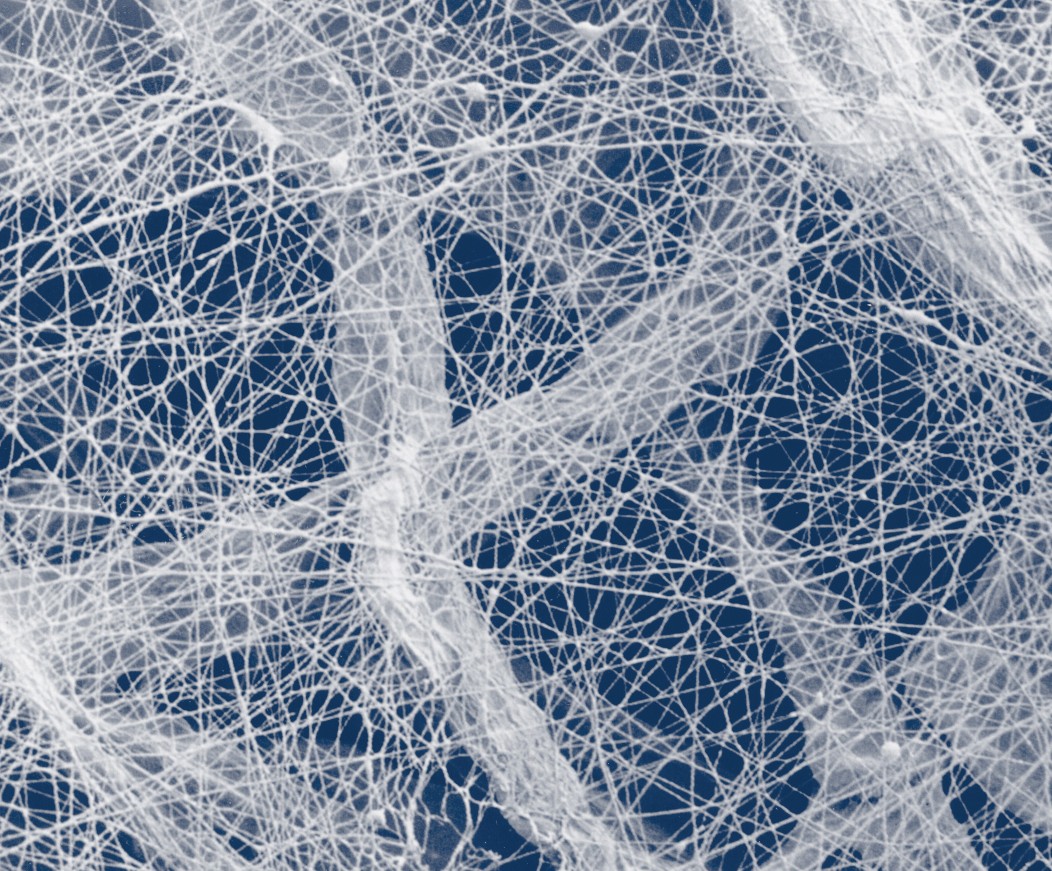

Media de Fibras Finas (600x)

La tecnología de carga de superficie de fibras finas está disponible en todos los cartuchos de filtro Ultra-Web y Fibra-Web.

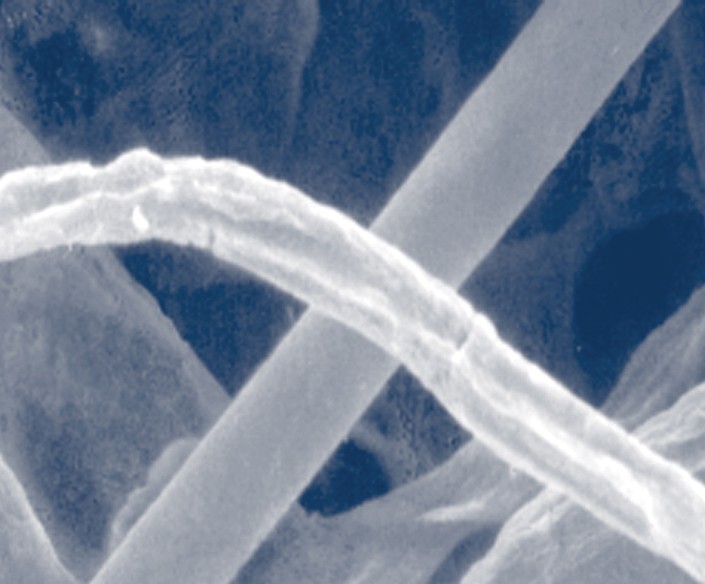

Media de Filtración Genérico (600x)

Las medias convencionales tienen espacios de hasta 60 micrones entre las fibras, lo que permite que el polvo se incruste profundamente.

Beneficios del Producto

  • Completamente Empaquetado - Punto Único de Compra
  • Montaje Completo - Mínimos Esfuerzos de Instalación
  • Precableado - Mínimo Cableado en el Sitio
  • Colectores más Pequeños - Ahorro de Costos de Flete y de Espacio
  • Menos Cambios de Filtros - Menos Tiempo de Inactividad y de Mantenimiento
  • Fuentes de alimentación silenciosas y con ahorro de energía

Características y Opciones

Diseño del Colector† DFEP4, DFEP6 & DFEP8 Equipos estándar Opcional
Construcción de acero macizo
Estructura resistente de acero macizo calibre 3/16 a 12 según IBC2006
Ventaja de flujo de aire descendente
Entrada de Ducto a Nivel de Grado
Entrada de Ducto Superior y Frente
Acceso Sencillo al Filtro Que no Requiere Herramientas
Sistema de Limpieza MaxPulse™
Motores PE de eficiencia superior
Paquetes de ventiladores TEFC integrados de alto desempeño
Coples para rociadores
Silenciador de escape incorporado
Válvula de regulador incorporada
Salida de escape superior
Filtros traseros HEPA integrados
Cubierta protectora trasera
Filtros HEPA de montaje superior



Características de seguridad Equipos estándar Opcional
Ventilas contra explosión de montaje lateral según NFPA 68-2013
Supresión de explosión
Paquete de rociadores
Aterrizaje eléctrico
Enfriador de chispas en línea
Supresión del fuego



Paquetes de filtros Equipos estándar Opcional
Ultra-Web® (MERV* 15)
Ultra-Web® FR (MERV* 15); Ultra-Web® SB (MERV* 15); Ultra-Web® AS (MERV* 15); Fibra-Web® (MERV* 14); Thermo-Web™ (MERV* 14); Torit-Tex™ (MERV* 16); Alta Temperatura (MERV 13)

Filtros secundarios HEPA/ASHRAE



Descarga de tolva Equipos estándar Opcional
64 L / 17 gal. Contenedor de Polvo Pequeño (DFEP4 & DFEP6)
155 L / 41 gal. Contenedor de Polvo Grande (DFEP8)
155 L / 41 gal. Contenedor de Polvo Grande (DFEP4 & DFEP6)



Controles eléctricos Equipos estándar Opcional
Torit Delta P integrado con arrancador de motor
Torit Delta P Plus integrado con arrancador de motor
Torit Delta P de montaje remoto externo con arrancador de motor
Torit Delta P Plus de montaje remoto externo con arrancador de motor

con ARRANQUE/APAGADO de 24 V de CC, relé de retroalimentación de bajo voltaje



con controlador de flujo de aire con VFD


Gabinetes eléctricos integrados NEMA 12
Gabinetes eléctricos de montaje remoto NEMA 4



Sistema de pintura Equipos estándar Opcional
Acabado texturizado de múltiples capas de pintura con desempeño de neblina salina de 2000 horas
Acabado de trabajos de primera calidad
Colores, materiales y acabados personalizados



Garantía Equipos estándar Opcional
10 años de garantía

*El valor de eficiencia mínima informado (MERV) de este cartucho de filtro se determinó mediante la prueba de laboratorio independiente, conforme a los estándares de prueba de ASHRAE 52.2. La clasificación MERV se determinó a una velocidad de entrada de 36 metros por minuto/118 pies por minuto y una carga de hasta 101.6 mm/4 pulg. según el medidor de agua. La eficiencia real de cualquier cartucho de filtro variará según los parámetros de aplicación específicos. Todo afecta la eficiencia de filtración: la concentración de polvo, el flujo de aire, las características de las partículas y los métodos de limpieza por pulsos.
† El equipo Donaldson Torit está diseñado según las pautas IBC para la exposición a velocidad específica del viento y aceleración sísmica espectral a nivel de grado. Comuníquese con su representante de Donaldson Torit para obtener información detallada sobre los planos de especificaciones del equipo. El equipo se puede personalizar para satisfacer los requisitos únicos del cliente.

Colector de Polvo Paquete Downflo Evolution (DFEP)

El Paquete Downflo Evolution combina la tecnología de cartucho líder en la industria de Donaldson Torit con un ventilador integrado y controles electrónicos, todo en un paquete silencioso y estéticamente agradable.

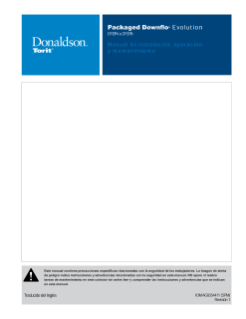

Manual de Operación y Mantenimiento de Paquete Downflo Evolution

En este video se destaca la operación, mantenimiento y solución de problemas para el Paquete Downflo Evolution de Donaldson Torit.

La Tecnología Ultra-Web Permite Fabricar Filtros que Ofrecen

La tecnología comprobada y propietaria Ultra-Web proporciona una vida útil de filtro más prolongada, un aire más limpio y un mayor ahorro en costos.
