Vue d’ensemble

Le système de traitement de l'air comprimé Ultrapac™ Smart combine toutes les étapes du processus pour obtenir de l'air comprimé pur - de la pré-filtration et du séchage par adsorption à régénération sans chaleur à la filtration fine et à l'élimination des condensats. La version compacte et autonome peut être utilisée directement comme une solution "plug & work". Les coûts d'installation et de maintenance peuvent être considérablement réduits en utilisant cette unité de traitement pour générer de l'air comprimé propre et sans silicone.

Traitement d’air comprimé en trois étapes

Le pré-filtre intégré retient les particules solides et les matières en suspension ainsi que les aérosols liquides (huile/eau).
Le sécheur par adsorption adsorbe l'humidité contenue dans l'air comprimé jusqu'à un point de rosée sous pression de -70 °C, à une charge nominale de 70 % (norme -40 °C)
Pendant la dernière étape, les particules solides restantes jusqu'à 0,01 μm sont retenues dans le filtre aval intégré.

Grâce au système de traitement en trois étapes, on obtient de manière fiable une qualité d'air comprimé conforme à la norme ISO 8573-1:2010, qui correspond aux classes de qualité 1-2:1-2 ainsi qu'à la classe 0, spécifiée en fonction de l'application et meilleure que la classe 1.

Pour soutenir l'intégrité du processus et du produit au sein de l'entreprise, l'Ultrapac™ Smart est utilisé comme système de traitement final directement au point de consommation.

Conception modulaire

Le sécheur Ultrapac™ Smart impressionne par sa modularité variable et la flexibilité qu’offrent ses variantes d’installation. Qu’il soit installé sur pied, posé à la verticale, à l’horizontale ou fixé au mur, le sécheur Ultrapac™ Smart s’adapte toujours aux contraintes d’espace.

En plus, l’entrée et la sortie des raccords d’air comprimé sont orientables dans différentes directions et le préfiltre ainsi que le filtre aval sont intégrés au sécheur par adsorption.

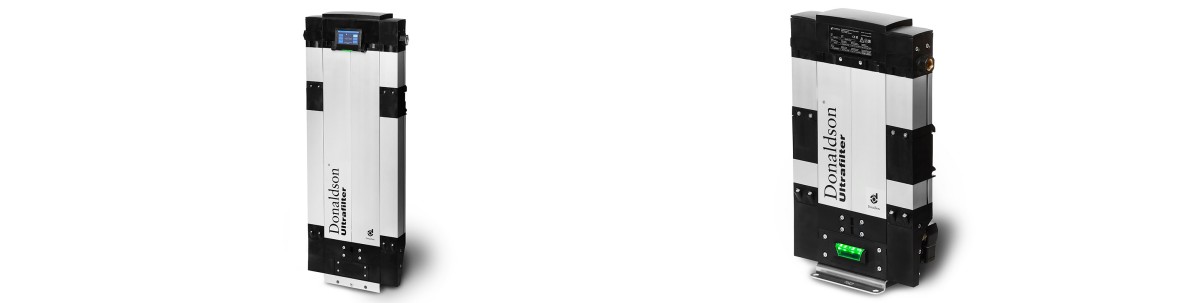

Variantes du contrôleur

Superplus	Standard
Écran tactile	Signal LED
Contact d’alarme Smart connectivity Ultraconomique (contrôle du point de rosée) Opération intermittente (couplage du compresseur)	Contact d’alarme Opération intermittente (couplage du compresseur)

1. Nouveau media filtrant 2. Plissage amélioré (forme et structure) 3. Revêtement media amélioré 4. Grille support extérieure en inox

La technologie de filtration innovante UltraPleat™

La technologie de filtration Ultrapleat utilise une nouvelle structure de fibres de haute technologie revêtues qui sont assemblées dans un media filtrant plissé avec une haute efficacité de séparation des liquides et une trés grande capacité d’adsorption des particules solides.

Fonctionnement silencieux

Grâce au développement du puissant UltraSilencer, l’Ultrapac™ Smart est beaucoup moins bruyant que les sécheurs par adsorption comparables. Il permet un fonctionnement dont les émissions sonores se limitent approximativement à 60 dB. Cela correspond au niveau sonore d’une conversation normale et permet de réduire efficacement le bruit sur le lieu de travail.

Cartouche facile d’entretien

L’offre complète facilite la gestion de la maintenance et de l’entretien. Tous les composants concernés sont facilement accessibles et les éléments de filtre ainsi que la cartouche de dessiccant peuvent être remplacés de manière simple et rapide.

Le transmetteur du point de rosée sous pression intégré à la version Superplus permet le basculement entre l’adsorption et la régénération des cartouches uniquement en cas de saturation du dessiccant. Le point de rosée sous pression reste stable en dessous de -40 °F/-40 °C, ce qui assure une grande efficacité et sécurité opérationnelle.

Caractéristiques

Un air comprimé fiable et de haute qualité selon la norme ISO 8573-1:2010
Sécheur doté d’orientations flexibles
Données de performances validées
Compatible et Industrie 4.0
UltraSilencer pour un fonctionnement silencieux
Manipulation facile pour la maintenance et l’entretien
Économie d’air de régénération grâce au contrôle de capacité et au couplage du compresseur

Applications

Le système compact de traitment d'air comprimé Ultrapac™ Smart peut être utilisé partout où un air comprimé sec et de haute pureté, conforme à la norme ISO 8573-1:2010, est essentiel. Exemples de domaines d'application:
