Vue d’ensemble

Les dépoussiéreurs Dryflo® de Donaldson Torit® sont des solutions efficaces de filtration du brouillard, fournissant un environnement de travail plus productif en réduisant les brouillards huileux des machines et les fluides réfrigérants dans un ensemble montable sur machine. Le Dryflo fournit une technologie de haute performance et une maintenance facile prévisible.

La filtration à trois étages haute performance améliore l’efficacité de récupération à chaque phase
Fournit un environnement de travail plus propre pour une productivité maximale
Réduit le risque de dangers liés
Changements de filtres rapides et faciles : contact minimal des travailleurs avec l’huile collectée
Maintenance prévisible avec une jauge de pression différentielle
Coûts d’entretien d’usine diminués
Se monte directement sur un centre d’usinage pour collecter les fluides réfrigérants huileux, solubles dans l’eau, semi-synthétiques et synthétiques
Profil bas

support filtrant Dryflo

Le support filtrant Dryflo est fabriqué à partir de support synthétique breveté incorporant des fibres petites et larges pour une filtration optimale. Les plus petites fibres fournissent une efficacité de filtration améliorée ; une fois l’humidité capturée et fusionnée, les plus grandes fibres permettent à l’huile de se vider du filtre. Le support comprend également une méthode d’ondulation brevetée qui maintient un débit d’air uniforme et une pression moins élevée lorsque le support est saturé avec de l’huile.

Filtres de premier et deuxième étage Dryflo

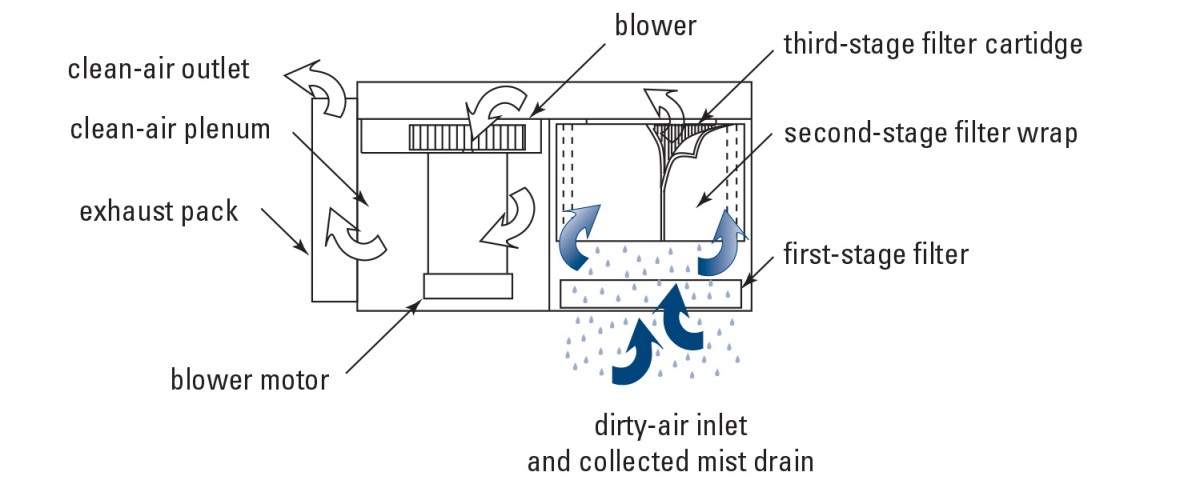

La filtration à trois étages haute performance améliore l’efficacité de récupération à chaque étage

Premier étage

Préfiltre qui retire les plus grandes gouttelettes de vapeurs, la poussière métallique et les copeaux capturés par le dépoussiéreur. Un écran fin en maille de toile et un maillage en polypropylène sont disponibles.

Deuxième étage

Une enveloppe de trois couches de matériel synthétique non tissé collecte les petites gouttelettes d’humidité dans de plus grandes gouttelettes d’huile, qui se vident du dépoussiéreur.

Filtre à trois étages Dryflo

Troisième étage

Collecte, fusionne et draine les gouttelettes d’humidité les plus fines générées par les applications de métallurgie. Comme avec les plis orientés verticalement, le filtre à cartouches à trois étages comprend un système d’espacement du support Pleatloc™ qui améliore le drainage et fournit une perte de charge plus faible, une meilleure efficacité de filtration et moins de réentraînement de l’humidité collectée.

Vous aimerez peut-être...

Filtres à air

Les filtres de condenseur de vapeurs d’huile Donaldson sont spécialement conçus pour les applications avec huiles entières, huiles minérales ou liquides de refroidissement solubles dans l’eau, synthétiques ou semi-synthétiques.

Efficacité longue durée

La cartouche Dryflo est un filtre d’humidité prouvé hautement efficace qui gagne en efficacité avec le temps lors de la récupération d’huile soluble ou de fluide synthétique. Dans des tests conduits par l’université de Caroline du Nord (UNC), il a été observé que le Dryflo offrait une meilleure efficacité avec le temps, résultant en une durée de vie du filtre HEPA plus longue et à des coûts de remplacement de filtre HEPA moins élevés.

Mesurer l’efficacité

En utilisant le protocole de l’UNC pour évaluer l’efficacité de la cartouche, les dépoussiéreurs Dryflo avec filtre final HEPA sont une solution de filtration hautement performante et fiable. Pour prolonger la durée de vie du filtre HEPA, les étages à filtre montant doivent également être très efficaces. La durée de vie du filtre HEPA dépend de la charge cumulée qu’il reçoit qui, au final, dépend des performances des étages de récupération montants.

En évaluant l’efficacité comme fonction d’un diamètre des gouttelettes et de la perte de charge sur 14 jours, le protocole UNC détermine la distribution de la taille des gouttelettes générées lors de plusieurs opérations d’usinage humide. Les tailles de gouttelettes comprises entre 1,8 et 3,2 microns étaient testées pour déterminer l’efficacité moyenne des dépoussiéreurs Dryflo sur de l’huile soluble et des fluides synthétiques.

Efficacité moyenne du Dryflo sur l’huile soluble et les fluides synthétiques
Taille des gouttelettes	Dépoussiéreur Dryflo avec HEPA	Dépoussiéreur Dryflo sans HEPA
1,8 micron	100%	98%
3,2 microns	100%	100%

Accessoires

Contactez votre représentant Donaldson pour commander. La disponibilité varie selon les pays.

Ressources

Brochure ›

Nous pouvons vous aider à trouver la meilleure solution pour votre application.

Nous contacter

FAQ

Q. Quelle est la taille des particules/gouttelettes de brouillard ?

R. En général, on peut définir le brouillard comme des gouttelettes de liquide dont le diamètre est égal ou inférieur à 20 microns. Les fluides à base d’huile produisent habituellement des gouttelettes de brouillard ayant une granulométrie allant de 0,5 à 10 microns. Les gouttelettes de fumée sont plus petites, de l’ordre de 0,07 à 1 micron, et sont des aérosols solides ou liquides.

Q. Qu’est-ce qui détermine les performances d’un condenseur de vapeur ?

R. Un condenseur de vapeur peut être défini en fonction de la perte de charge, l’efficacité et le débit. Les pertes de charge ont un impact sur l’énergie nécessaire au déplacement du flux d’air dans le système. L’efficacité du système détermine le niveau de propreté de l’air à sa sortie du condensateur et le débit détermine la quantité d’air à nettoyer.
