Panoramica

I collettori di nebbie Dryflo® di Donaldson Torit® sono soluzioni filtranti efficaci ed efficienti per nebbie, forniscono un ambiente di lavoro più produttivo riducendo le nebbie oleose di lavorazione e dei liquidi di raffreddamento in un pacco installabile sui macchinari. Dryflo offre una tecnologia ad alte prestazioni e una manutenzione facile e prevedibile.

La filtrazione in tre fasi ad alte prestazioni migliora l'efficienza di raccolta in ogni fase
Offre un ambiente di lavoro più pulito per la massima produttività
Riduce i rischi associati alle nebbie
Sostituzione del filtro rapida e semplice: contatto minimo dei lavoratori con l'olio raccolto
Manutenzione prevedibile con un manometro differenziale
Riduzione dei costi di manutenzione degli impianti
Si installa direttamente su un centro di lavorazione per raccogliere i fluidi di raffreddamento oleosi, idrosolubili, semisintetici e sintetici
Profilo basso

Setto filtrante Dryflo

Il setto filtrante Dryflo è realizzato a partire da setti sintetici brevettati che incorporano fibre di piccole e grandi dimensioni per una capacità filtrante ottimale. Le fibre più piccole forniscono una maggiore efficienza filtrante; dopo che le nebbie vengono catturate e sottoposte a coalescenza, le fibre più grandi consentono agli oli di defluire dal filtro. Il setto incorpora anche un metodo di ondulazioni brevettato che mantiene un flusso d'aria uniforme e una pressione più bassa mentre il setto è saturo di olio.

Filtri Dryflo per la prima e la seconda fase

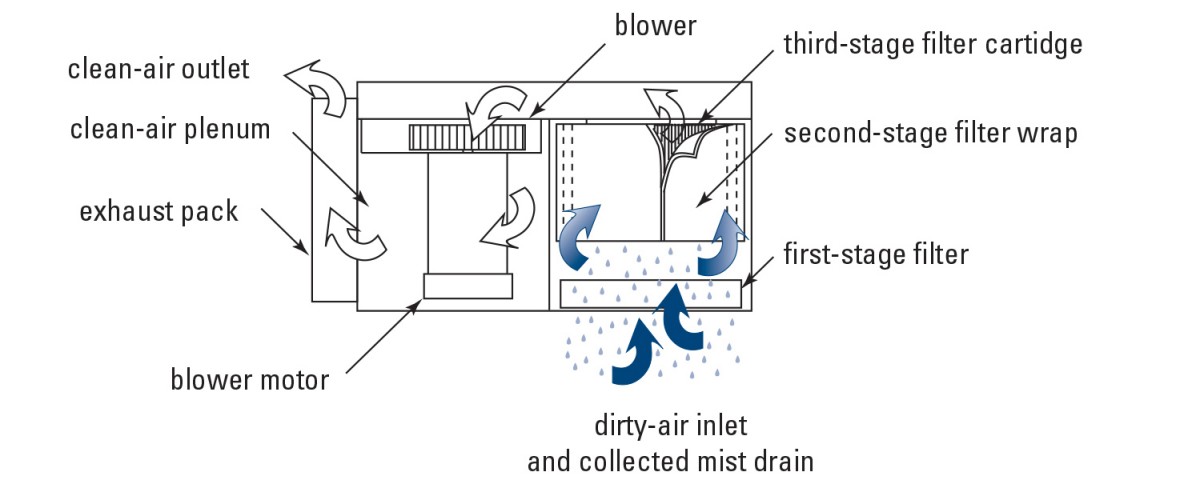

La filtrazione in tre fasi ad alte prestazioni migliora l'efficienza di raccolta in ogni fase

Prima fase

Prefiltro che rimuove le goccioline di nebbie più grandi, la polvere metallica e lo sfrido catturati dal collettore. Sono disponibili una griglia sottile di maglia in filo e una rete in polipropilene.

Seconda fase

Un involucro a tre strati di materiale sintetico di spessore elevato raccoglie piccole gocce di nebbia in goccioline di olio più grandi che fuoriescono dal collettore di nebbie.

Filtro Dryflo per la terza fase

Terza fase

Raccoglie, sottopone a coalescenza e drena le goccioline di nebbie più fini generate dalle applicazioni di lavorazione dei metalli. Insieme alle pieghe orientate verticalmente, la cartuccia filtrante per la terza fase incorpora i distanziatori per il setto filtrante Pleatloc™, che migliorano il drenaggio e forniscono una caduta di pressione più bassa, una maggiore efficienza filtrante e un minore ritrascinamento delle nebbie raccolte.

Potrebbe piacerti...

Filtri per nebbie oleose

I filtri Donaldson per la raccolta delle nebbie oleose sono appositamente progettati per applicazioni che utilizzano oli puri, oli minerali, liquidi di raffreddamento idrosolubili, sintetici e semi-sintetici.

Efficienza a lunga durata

La cartuccia Dryflo è un filtro per nebbie oleose collaudato e altamente performante che aumenta effettivamente l'efficienza nel tempo durante la raccolta di olio solubile o fluido sintetico. Nei test condotti dall'Università della Carolina del Nord (UNC), il Dryflo ha dimostrato di garantire una maggiore efficienza nel tempo, con conseguente maggiore durata di vita utile del filtro HEPA e riduzione dei costi di sostituzione del filtro stesso.

Calcolo dell'efficienza

Utilizzando il protocollo UNC per la valutazione dell'efficienza della cartuccia, i collettori di nebbie Dryflo con filtro finale HEPA sono una soluzione filtrante affidabile e ad alte prestazioni. Per prolungare la durata di vita utile del filtro HEPA, anche le fasi del filtro a monte devono essere altamente efficienti. La vita utile del filtro HEPA dipende dal carico cumulativo che riceve, che a sua volta dipende dalle prestazioni delle fasi di raccolta a monte.

Valutando l'efficienza come una funzione dal diametro delle goccioline e della caduta di pressione nell'arco di 14 giorni, il protocollo UNC determina la distribuzione della dimensione delle goccioline generate durante una varietà di operazioni di lavorazione a umido. Le dimensioni delle goccioline comprese tra 1,8 e 3,2 micron sono state testate per determinare l'efficienza media dei collettori Dryflo su olio solubile e fluidi sintetici.

Efficienza media di Dryflo su olio solubile e fluidi sintetici
Dimensione delle goccioline	Collettore Dryflo con HEPA	Collettore Dryflo senza HEPA
1,8 micron	100%	98%
3,2 micron	100%	100%

Accessori

Contattate il vostro rappresentante Donaldson per ordinare. La disponibilità varia a seconda del paese.

Risorse

Brochure ›

Possiamo aiutarti a ottenere la soluzione ottimale per la tua applicazione.

Contattaci

Domande frequenti

D. Di che dimensione sono le goccioline/particelle di nebbia?

R. La nebbia può generalmente essere definita come una goccia di liquido pari a 20 micron di diametro o meno. In genere, i fluidi a base di olio producono goccioline di nebbia che vanno da 0,5 a 10 micron. Una gocciolina di fumo è solitamente più piccola, va da 0,07 a 1 micron ed è un aerosol solido o liquido.

D. Che cosa determina le prestazioni di un collettore di nebbie?

R. Un collettore di nebbie può essere caratterizzato da caduta di pressione, efficienza e portata. Le cadute di pressione influiscono sull'energia richiesta per attirare il flusso d'aria attraverso il sistema. L'efficienza del sistema determina quanto sarà pulita l'aria quando lascia il collettore e la portata determina quanta aria verrà pulita.
