Descripción general
El premiado Rugged Pleat Baghouse es ideal para las aplicaciones de polvo pesado y/o abrasivo que se encuentran típicamente en la industria de la madera, la minería, el procesamiento de granos entre otros. Combinando un prefiltro ciclónico y un filtro de bolsa en una sola unidad, el Rugged Pleat maneja cargas pesadas de polvo y grandes volúmenes de aire además utiliza un sistema de limpieza de bomba de PD para proporcionar una limpieza de filtro con ahorro de energía. El Rugged Pleat va aún más lejos, incorporando la avanzada tecnología de filtración Donaldson que deja detrás a la competencia.
- Sistema de entrada SuperSep™
- Separa previamente hasta el 97% del polvo pesado antes de que llegue a los filtros.
- Deflectores EvenFlow ™
- Ayuda a reducir la turbulencia y distribuir el flujo de aire en forma uniforme a todos los filtros.
- Bolsas filtrantes plisadas Ultra-Web® Spunbond
- Los medios Ultra-Web® Spunbond proporcionan un 94% menos de emisiones que el estándar de fieltro de poliéster termosellado de 16 oz. y es más duradero para aplicaciones con mucho polvo pesado.
- Bomba de PD
- Viene incluida con el colector y proporciona aire de pulso con energía eficiente y con condensación reducida para tener menos problemas con la humedad en el invierno debido a la congelación.
- Sistema de limpieza PerfectPulse ™
- Transmite cada pulso directamente sobre el filtro para garantizar una limpieza de la bolsa más eficaz y prolongar la vida útil del filtro
- Hasta un 44% menos de filtros*
- Bolsas plisadas de tamaño óptimo diseñadas para maximizar la cantidad de media por filtro, dando como resultado un 44% menos de filtros para dar servicio.
Diseño de filtro inteligente
La construcción avanzada y los filtros plisados de tamaño óptimo de Rugged Pleat permiten que el colector proporcione la misma capacidad de flujo de aire que los filtros de manga redondos tradicionales con hasta un 44% menos de filtros. Con menos filtros, el tiempo de inactividad necesario para los cambios se reduce fácilmente.
Los filtros de plisado resistente tienen solo 5 pies de alto, por lo que son mucho más fáciles de manejar que las bolsas y jaulas convencionales de 8, 10 o 12 pies.
Tecnología de filtro Avanzada
Donaldson ha mejorado continuamente nuestra comprobada tecnología de fibra fina Ultra-Web®. Ultra-Web® ofrece una fibra continua muy fina de 0.2 a 0.3 micrones de diámetro para formar una red tipo malla que atrapa el polvo en la superficie del medio. Los filtros tipo bolsa plisada Ultra-Web®, que combinan la tecnología Ultra-Web® con un sustrato resistente Spunbond de poliéster, ofrecen una mayor durabilidad, reducción de los tiempos de inactividad y menos emisiones.
Beneficios de la bolsa filtrante plisada Ultra-Web® Spunbond
- Los medios son más eficientes para capturar partículas de polvo submicrónicas (0.3 micrones y mayores)
- Vida útil del filtro más prolongada y mejor limpieza por pulsos gracias a la tecnología de carga de superficie
- Menor uso de energía con mejor limpieza por pulsos y menor caída de presión operativa
- Más aire limpio, lo que prolonga la vida útil del filtro y ayuda a aumentar los ahorros de costos

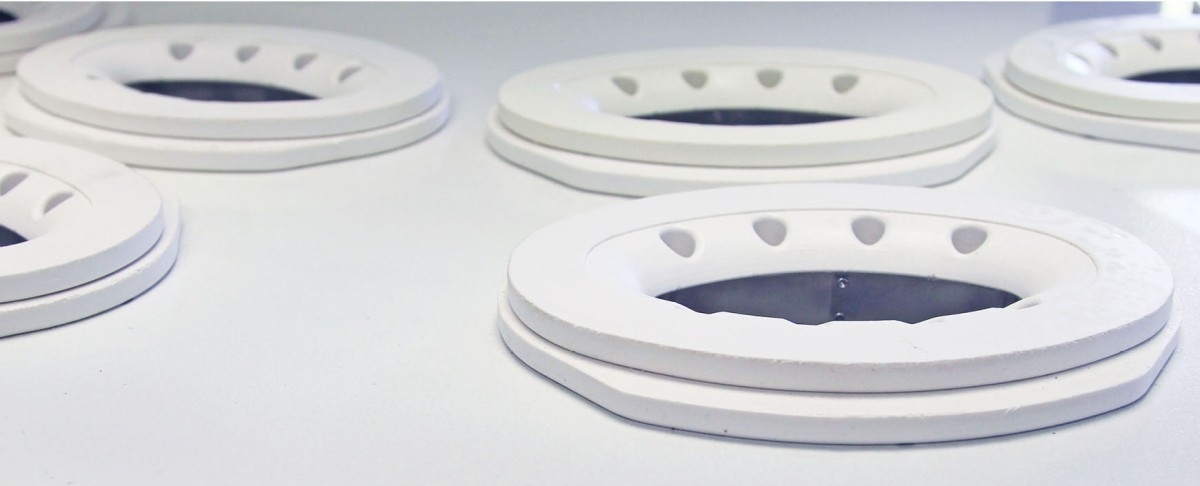

- Venturi y orificios terciarios incorporados para aumentar la longevidad de la presión del pulso para mejorar la efectividad del pulso y la limpieza del filtro sin crear espacios muertos debajo de la placa de tubos

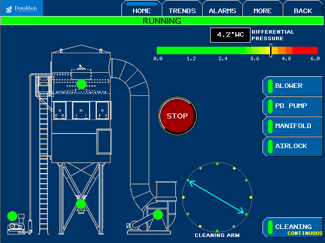

Panel de control
El filtro de manga Rugged Pleat también ofrece un nuevo panel de control fácil de usar. Proporciona un monitoreo general de todo el sistema, para que sepa que su colector Rugged Pleat está funcionando con un rendimiento óptimo.
También ofrece características como un controlador de flujo de aire que puede aumentar la velocidad del ventilador a medida que avanza la vida útil del filtro para ayudar a que su sistema funcione de manera más eficiente para ayudar a reducir sus costos de energía.
Características
| Diseño del colector | Estándar | Equipos opcionales |
|---|---|---|
| Construcción totalmente soldada de 10 ga (mínimo) |  | |
| Construcción de placa tubular de servicio pesado de 6.4 mm (1/4 pulg.) | | |
| Bomba de PD (accionamiento por motor TEFC) para sistema de limpieza | | |
| Motor TEFC de 1/3 hp* para accionador del múltiple | | |
| Sistema de entrada SuperSep ™ | | |
| Deflectores Evenflow ™ (con entrada SuperSep ™) | | |
| Salida redonda | | |
| Salida rectangular | | |
| Orificio de entrada en cuerpo alto | | |
| Montajes para escaleras y plataformas | | |
| Construcción de acero inoxidable | | |
| Luz de servicio interna | |
| Filtros de bolsa plisada | Estándar | Equipos opcionales |
|---|---|---|
| Bolsas plisadas Ultra-Web Spunbond con cierre superior Seal Lock de Donaldson | | |
| Bolsas plisadas Ultra-Web Spunbond con tornillería BoltsafeTM | | |
| Variedad de opciones en medios | |
| Diseño de la tolva | Estándar | Equipos opcionales |
|---|---|---|
| Tolvas cónicas de 60° | | |
| Cubiertas de acceso a tolva | | |
| Transiciones de salida para varios tamaños de esclusas de aire | | |
| Transición de salida para tolva de fondo vivo | | |
| Puerto de servicio de la tolva | | |
| Indicadores de nivel de la tolva | | |
| Válvula de retención de desbordamiento de agua de la tolva de 3 ”(76.2 mm) | |
| Estructura de soporte† | Estándar | Equipos opcionales |
|---|---|---|
| Patas de soporte de acero enviadas instaladas | |
| Controles eléctricos, medidores y gabinetes | Estándar | Equipos opcionales |
|---|---|---|
| Manómetro Magnehelic®** | | |
| PLC con temporizador de pulso perfecto de Rugged Pleat en carcasa NEMA 4 | | |
| Válvula de pulso solenoide en gabinete NEMA 9 | | |
| Hardware de filtrado conectado iCue ™ y contrato de servicio por 1 año | | |
| Controlador PerfectPulse de plisado resistente con pantalla HMI en carcasa NEMA 12 | | |
| Panel de control PerfectPulse de plisado resistente con pantalla HMI, arrancadores de motor en carcasa NEMA 12 | |
| Características de seguridad | Estándar | Equipos opcionales |
|---|---|---|
| Tapas de rociadores | | |
| Ventilas Contra Explosión | | |
| Sistema de seguridad para la escalera | |
| Sistema de pintura | Estándar | Equipos opcionales |
|---|---|---|
| Interior recubierto con imprimación | | |
| Acabado texturizado de múltiples capas de pintura con desempeño de neblina salina de 2000 horas | | |
| Pintura de Alta Calidad | | |
| Colores personalizados | |
| Garantía | Estándar | Equipos opcionales |
|---|---|---|
| 10 años de garantía | |
** Magnehelic y Photohelic son marcas registradas de Dwyer Instruments, Inc.
† El equipo Donaldson Torit está diseñado según las pautas IBC para la exposición a velocidad específica del viento y aceleración sísmica espectral a nivel de grado. Comuníquese con su representante de Donaldson Torit para obtener información detallada sobre los planos de especificaciones del equipo. El equipo se puede personalizar para satisfacer los requisitos únicos del cliente.
Accesorios
Póngase en contacto con su representante de ventas de Donaldson para hacer el pedido. La disponibilidad varía según el país.
