Übersicht

Dryflo®-Nebelabscheider von Donaldson Torit® sind effektive und effiziente Nebelfilterlösungen, die eine produktivere Arbeitsumgebung bieten, indem sie die Kühlmittel- und Ölnebelproduktion in einer maschinenmontierbaren Einheit reduzieren. Der Dryflo bietet Hochleistungstechnologie und eine einfache, vorausschauende Wartung.

Die dreistufige Hochleistungsfiltration verbessert die Abscheideleistung in jeder Stufe
Bietet eine sauberere Arbeitsumgebung für maximale Produktivität
Reduziert das Risiko von mit Nebel verbundenen Gefahren
Schneller und einfacher Filterwechsel – Arbeiter haben nur minimalen Kontakt mit gesammeltem Öl
Vorhersehbare Wartung mit einem Differenzdruckmessgerät
Geringere Instandhaltungskosten
Wird direkt auf ein Bearbeitungszentrum montiert, um öliges, wasserlösliches, halbsynthetisches und synthetisches Kühlmittel zu sammeln
Niedrigprofil

Dryflo-Filtermedien

Dryflo-Filtermedien werden aus urheberrechtlich geschützten synthetischen Medien hergestellt, die sowohl kleine als auch große Fasern für eine optimale Filtration enthalten. Die kleineren Fasern liefern eine erhöhte Filtrationseffizienz. Nachdem der Nebel aufgefangen und verbunden wurde, lassen die größeren Fasern das Öl aus dem Filter ablaufen. Das Medium beinhaltet auch ein urheberrechtlich geschütztes Wellenverfahren, das eine gleichmäßige Luftströmung und einen niedrigeren Druck aufrechterhält, während das Medium mit Öl gesättigt ist.

Dryflo-Filter der ersten und zweiten Stufe

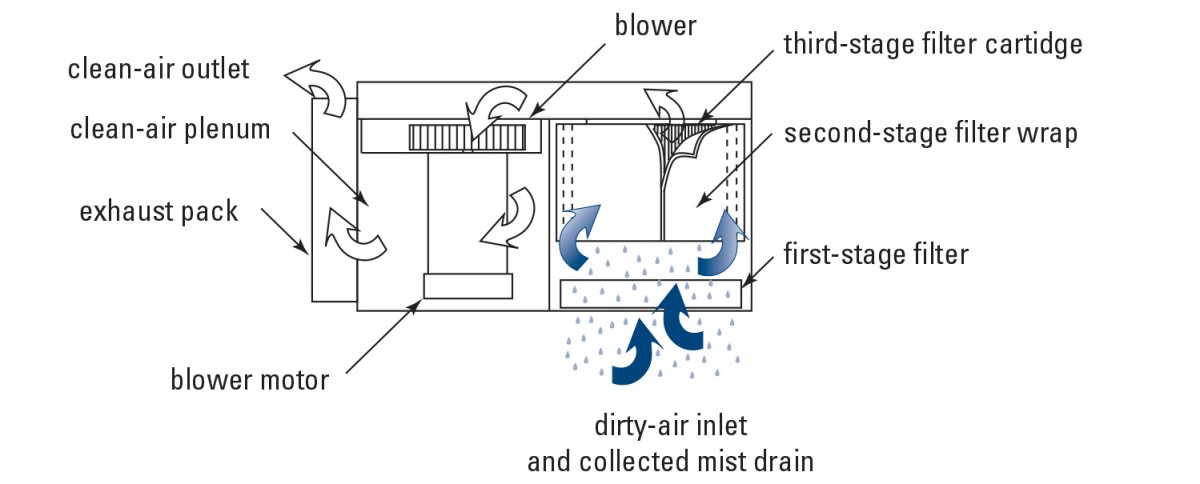

Die dreistufige Hochleistungsfiltration verbessert die Abscheideleistung in jeder Stufe

Erste Stufe

Ein Vorfilter, der größere Nebeltröpfchen, Metallstaub und Späne entfernt, die vom Abscheider aufgefangen werden. Drahtgewebesieb und Polypropylennetz sind verfügbar.

Zweite Stufe

Eine dreilagige Umhüllung aus synthetischem hochflorigem Material sammelt kleine Nebeltröpfchen in größere Öltröpfchen, die aus dem Nebelabscheider ablaufen.

Dryflo Filter der dritten Stufe

Dritte Stufe

Sammelt und verbindet die feineren Nebeltröpfchen, die durch Metallbearbeitungsanwendungen entstehen, und leitet diese ab. Neben vertikal ausgerichteten Falten enthält die Filterpatrone der dritten Stufe das Pleatloc™-Medienabstandssystem, das die Ableitung verbessert und einen niedrigeren Druckverlust, eine höhere Filtrationseffizienz und weniger Wiedereintrag von gesammeltem Nebel bietet.

Das könnte Sie auch interessieren...

Ölnebelfilter

Die Ölnebelfilter von Donaldson sind speziell für Anwendungen mit reinen Ölen, Mineralölen, wasserlöslichen und synthetischen sowie halbsynthetischen Kühlmitteln konzipiert.

Lang anhaltende Effizienz

Die Dryflo-Patrone ist ein bewährter, hocheffizienter Nebelfilter, der im Laufe der Zeit die Effizienz erhöht, wenn lösliches Öl oder synthetische Flüssigkeiten gesammelt werden. In Tests, die von der University of North Carolina (UNC) durchgeführt wurden, zeigte der Dryflo im Laufe der Zeit erhöhte Effizienz, was zu einer längeren HEPA-Filterlebensdauer und reduzierten HEPA-Filterersatzkosten führte.

Messen der Effizienz

Mit dem Protokoll der UNC zur Bewertung der Patroneneffizienz sind Dryflo-Nebelabscheider mit HEPA-Endfilter eine zuverlässige Hochleistungsfiltrationslösung. Um die Lebensdauer des HEPA-Filters zu verlängern, müssen die vorgeschalteten Filterstufen ebenfalls hocheffizient sein. Die HEPA-Lebensdauer hängt von der kumulativen Belastung ab, die sie erhält, was wiederum von der Leistung der vorgelagerten Filterstufen abhängt.

Das UNC-Protokoll bewertet die Effizienz in Abhängigkeit vom Tröpfchendurchmesser und Druckverlust über 14 Tage und bestimmt so die Größenverteilung von Tröpfchen, die während einer Vielzahl von Nassbearbeitungsvorgängen erzeugt werden. Tröpfchengrößen im Bereich von 1,8 Mikrometern bis 3,2 Mikrometern wurden getestet, um die durchschnittliche Effizienz von Dryflo-Abscheidern an löslichem Öl und synthetischer Flüssigkeit zu bestimmen.

Mittlere Effizienz von Dryflo bei löslichem Öl und synthetischer Flüssigkeit
Tröpfchengröße	Dryflo-Abscheider mit HEPA	Dryflo-Abscheider ohne HEPA
1,8 Mikrometer	100 %	98 %
3,2 Mikrometer	100 %	100 %

Zubehör

Wenden Sie sich zur Bestellung an Ihren Donaldson-Vertriebsmitarbeiter. Die Verfügbarkeit variiert je nach Land.

Ressourcen

Broschüre ›

Wir können Ihnen helfen, die optimale Lösung für Ihre Anwendung zu finden.

Kontakt

FAQs

F. Welche Größe haben Tröpfchen/Partikel?

A. Nebel kann im Allgemeinen als Flüssigkeitströpfchen mit einem Durchmesser von 20 Mikrometer oder kleiner definiert werden. Ölbasierte Flüssigkeiten erzeugen typischerweise Nebeltröpfchen im Bereich von 0,5 bis 10 Mikrometern. Ein Rauchtröpfchen ist typischerweise kleiner – von 0,07 bis 1 Mikrometer – und ist ein festes oder flüssiges Aerosol.

F. Was bestimmt die Leistung eines Nebelabscheiders?

A. Ein Nebelabscheider kann durch Druckverlust, Effizienz und Durchflussrate charakterisiert werden. Druckverluste beeinflussen die Energie, die erforderlich ist, um den Luftstrom durch das System zu bewegen. Die Effizienz des Systems bestimmt, wie sauber die Luft sein wird, wenn sie den Abscheider verlässt, und die Durchflussrate bestimmt, wie viel Luft gereinigt wird.
