概要
CPシリーズ集塵機への切替えを推奨します。 その理由は、バグハウスよりも大幅に小型されたフィルターパックを使用しており、小型でも優れたダスト捕集と性能を実現します。また、フィルターに鋼材を使用していないため、輸送コストや運用コスト削減にもつながります。
パワーコアフィルターパックが重要な役目を果たしています。 ドナルドソントリット集塵機で実証された独自のウルトラウェブという特殊ろ材（メディア）と波型に折られたフルート構造により、パワーコアフィルターパックは、長寿命で、交換も容易で、排出ガスも少なく、粉塵詰まりによるブリッジの対策となります。
小型化
ビンベントは最も狭いスペースに収まります。
よりスマートに
最適化された風量管理システムは、風量制限を最小限に抑えながら、最適なパルスクリーニングを実現します。
コスト削減効果
革新的なパワーコアフィルトレーションテクノロジーは、輸送費と設置費用の削減、フィルター交換頻度の減少、メンテナンスコストの削減を実現し、フィルター交換の為に内部に入る必要がありません。
今日における合理化され無駄のない製造施設では、最小のスペースでも高い性能を求められます。 パワーコアの省スペース集塵機は、サイロ、コンベア搬送ポイント、コンベアの排出、ブレンダー、ミキサーなどの用途で使用されるビンベントモデルとしても利用できます。

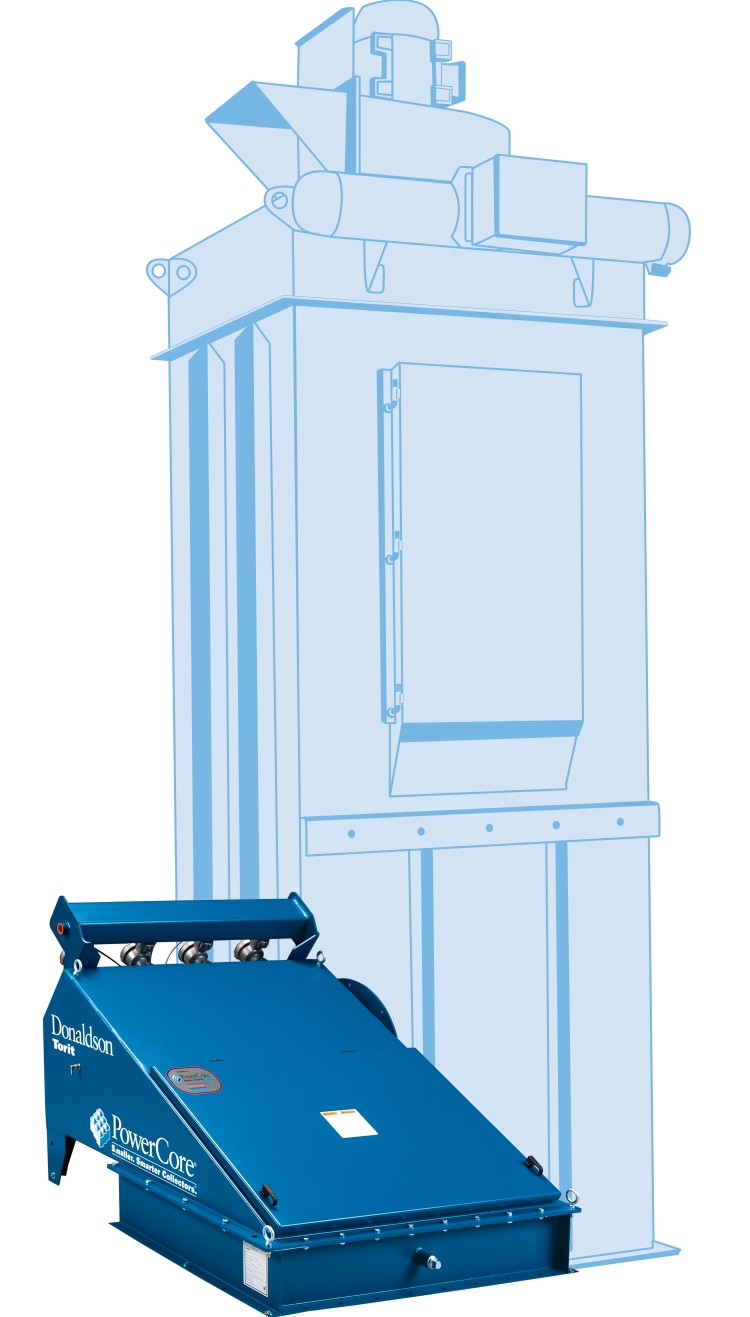

パワーコア集塵機はどれほど小さいのでしょう？ CPVビンベントタイプの集塵機は、従来のバグ型よりも最大70%小さく なっています。 パワーコア集塵機は、小さいスペースに設置でき、作業現場の有効活用にも繋がります。またダクト作業をなくし、大型の中央集塵機を置き換えることも可能です。
自立型
パワーコアCPC 自立型集塵機は、1,189～56,067 m3/h / 700～33,000 cfmの風量範囲で利用でき、床面積が小さく、狭いスペースに収まります。
ビンベント
パワーコアCPV ビンベントシステムは、風量が765～13,932 m3/h / 450～8,200 cfmです。小さなパッケージなのに、より強力なテクノロジーを提供します。 従来のバグスタイルのビンベントから、大きくグレードアップしています。 従来品よりも約70%小さくなったCPVビンベント集塵機は、作業現場でよく発生する狭いスペースという課題を、効果的に解決します。サイロ、コンベア搬送ポイント、コンベア排出口、ブレンダー、ミキサーの使用場所にも設置可能です。
iCue™接続フィルトレーションサービスでIoTを実現
この集塵機*は、ドナルドソンのiCue™接続フィルトレーションモニタリングサービにより有効になりました。 施設の集塵機をリモートでモニタリングし、エンドユーザーに直接運用上のインサイトを提供するための情報を取得することができ、メーカーは、計画外ダウンタイムを削減して、効率的なメンテナンスと運用をサポートし、コンプライアンスデータを自動で取得することができるようになります。
PowerCoreフィルターパック - バグでもカートリッジでもありません
集塵機へのまったく新しいアプローチであるPowerCoreフィルターパックは、小型軽量で、1人で簡単に扱うことができます。 大きくて汚れたフィルターバグの交換にうんざりしていませんか？ 1個178 mm/7インチ 最大6個の2.4 m/8フィートの標準ファブリックフィルターバグをPowerCoreフィルターパックと交換します。 PowerCoreフィルターパックは、数時間や数日ではなく、数分で片手で取り外せ、ツールは不要。PowerCoreフィルターパックを使うことで、時間、メンテナンス、コストを節約できます。
PowerCoreフィルターパックの排出量は、従来のポリエステル製フィルターバグより78%削減されます。

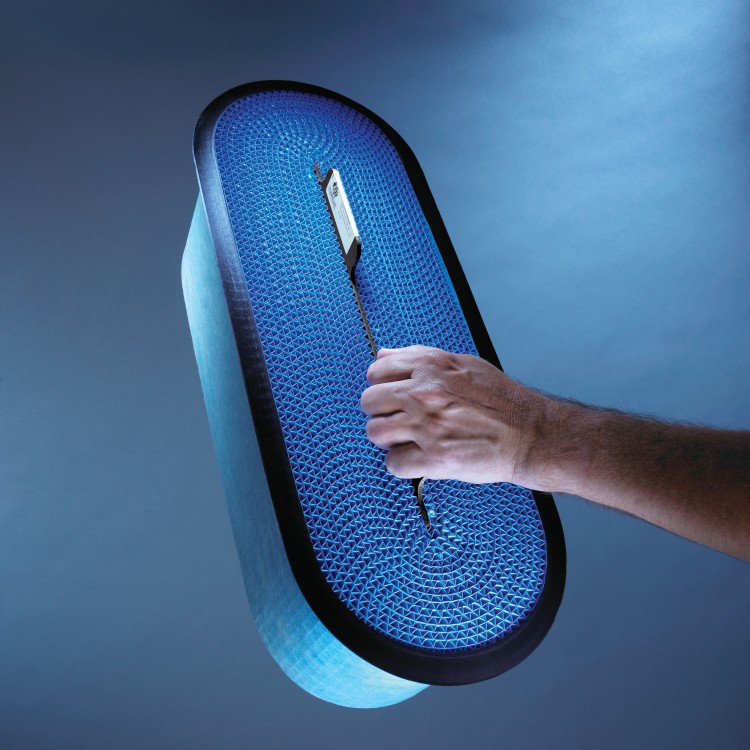

PowerCoreフィルターパックは楕円形の形状になっており、ドナルドソン独自開発のUltra-Webメディアと組み合わせることで、従来のフィルターバグ素材よりも多くの粉塵をメディアの折りひだの表面に閉じ込めることができます。

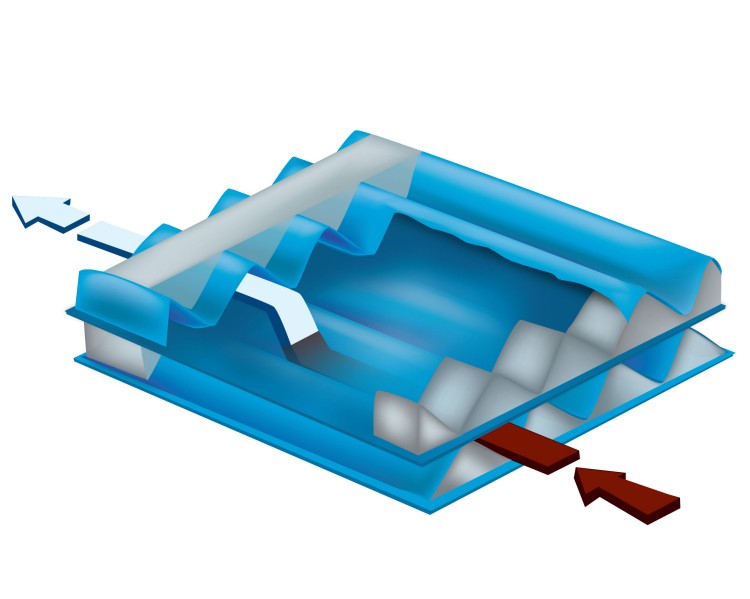

ひだ折りされたチャンネルが交互に密閉されおり、開放されたひだ（赤い矢印）から空気が入って、隣接するひだ（青い矢印）から強制的に排出されます。 ひだ折りされたメディアの構造により、繊維状または凝集の用途でブリッジを防ぐことができます。

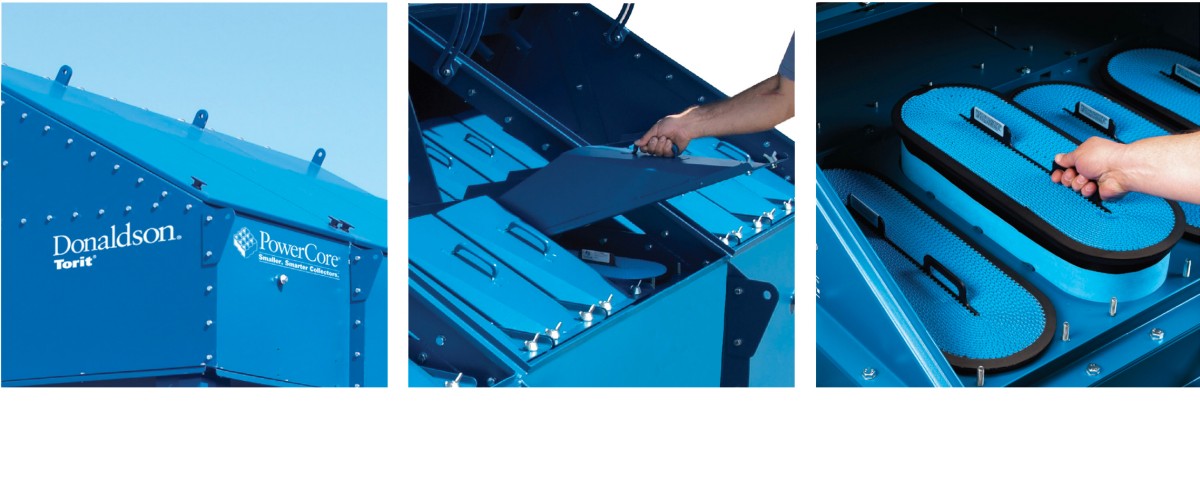

PowerCoreフィルターパックの交換 - 簡単。 速い。 きれい。 ツール、ケージ、エントリーは不要
- フィルターのアクセスドアを持ち上げます（システムの清浄側）。
- キャプティブハードウェアを緩め、パルスアキュムレーターを取り外します。
- フィルターパックを持ち上げて、簡単に交換できます。
特徴
PowerCore CPC集塵機
| 集塵機の設計 | 標準 | オプション |
|---|---|---|
| 軟鋼構造 |  |
|
| 清浄側フィルターパックの取り外し | |
|
| ツール不要のフィルター除去 | |
|
| ホッパーアクセスパネル | |
|
| スプリンクラータップ | |
|
| 取付可能なファンパッケージ（CPC-3～CPC-24） | |
|
| ステンレス鋼構造 | |
| フィルターパック | 標準 | オプション |
|---|---|---|
| Ultra-Web搭載PowerCore | |
|
| Ultra-Web搭載PowerCore AS（帯電防止） | |
|
| PowerCoreスパンボンドとUltra-Web | |
| 塗装システム | 標準 | オプション |
|---|---|---|
| 2,000時間の塩水噴霧性能を備えた質感のあるマルチコートペイント仕上げ | |
|
| プレミアムデューティー仕上げ | |
|
| カスタムの色、素材、仕上げ | |
| ピラミッド型ホッパー排出オプション | 標準 | オプション |
|---|---|---|
| ピラミッド型ホッパー | |
|
| 高注入口付きボウル型ホッパー（CPC-16～CPC-48） | |
|
| ダンプスター型ホッパー（CPC-16からCPC-48） | |
| ホッパー排出 | 標準 | オプション |
|---|---|---|
| スライドゲートパック | |
|
| 208.2 L/55 galドラムカバー | |
|
| ロータリーバルブの移行 | |
| サポート構造 | 標準 | オプション |
|---|---|---|
| 1,219.2 mm/48インチ ホッパー下のクリアランス | |
|
| 脚部エクステンション | |
| 電気制御、ゲージ、筐体 | 標準 | オプション |
|---|---|---|
| タイマー付き制御ボックスNEMAタイプ4 | |
|
| ソレノイド筐体NEMAタイプ4 | |
|
| Magnehelic*ゲージ | |
|
| タイマー付きデルタP制御NEMAタイプ4 | |
|
| タイマー付きデルタP Plus制御NEMAタイプ4 | |
|
| デルタP制御（タイマーなし） | |
|
| ソレノイド筐体NEMAタイプ9 | |
|
| 加熱ソレノイドパック | |
|
| ヘビーデューティー寒冷気候キット | |
|
| Photohelic*ゲージ | |
|
| カスタム制御パネル | |
| 安全機能 | 標準 | オプション |
|---|---|---|
| 爆発ベント | |
|
| スプリンクラーパック | |
|
| プラットフォームと脚立（CPC 16-48） | |
|
| 電気的接地とボンディング | |
PowerCore CPV集塵機
| 集塵機の設計 | 標準 | オプション |
|---|---|---|
| 軟鋼構造 | |
|
| 清浄側フィルターパックの取り外し | |
|
| ツール不要のフィルター除去 | |
|
| 取付可能なファンパッケージ | |
|
| アウトレットウェザーカバー | |
|
| ステンレス鋼構造 | |
|
| 垂直方向 | |
| フィルターパック | 標準 | オプション |
|---|---|---|
| Ultra-Web搭載PowerCore | |
|
| Ultra-Web搭載PowerCore AS（帯電防止） | |
|
| PowerCoreスパンボンドとUltra-Web | |
| 塗装システム | 標準 | オプション |
|---|---|---|
| ポリエステル型押仕上げ | |
|
| 厳しい環境に耐える仕上げ | |
|
| カスタムの色、素材、仕上げ | |
| 安全機能 | 標準 | オプション |
|---|---|---|
| 電気の接地とボンディング | |
| 電気制御、ゲージ、筐体 | 標準 | オプション |
|---|---|---|
| タイマー付き制御ボックスNEMAタイプ4 | |
|
| ソレノイド筐体NEMAタイプ4 | |
|
| Magnehelic*ゲージ | |
|
| タイマー付きデルタP制御NEMAタイプ4 | |
|
| タイマー付きデルタP Plus制御NEMAタイプ4 | |
|
| デルタP制御（タイマーなし） | |
|
| ソレノイド筐体NEMAタイプ9 | |
|
| 加熱ソレノイドパック | |
|
| ヘビーデューティー寒冷気候キット | |
|
| Photohelic*ゲージ | |
|
| カスタム制御パネル | |
資料
よくある質問
Q. PowerCoreフィルターはバグですか、カートリッジですか？
A. PowerCoreフィルターはバグでもカートリッジでもありません。 ハンドル付きのフィルターパックです。 メディアを波形のひだ折り構造にしたことで、パックが堅固で頑丈になるだけでなく、小さなスペースで多数のメディアを効果的に使用できます。 次に、メディアを「楕円」形状にして、奥行き17.8 mm/7インチ、長さ55.88 mm/22インチにしました。 PowerCoreフィルターパックは、PowerCore集塵機と組み合わせて、従来のバグハウスをファブリック型またはプリーツ型のフィルターバグに置き換えるように設計されています。 PowerCoreフィルターパックの交換の容易さにきっと驚かれるでしょう。 ツールを使用せず、閉所でも数分で取り外して交換できます。
Q. トリットのPowerCore CPシリーズ集塵機を、従来のバグハウスよりもはるかに小さくできるのはなぜですか？
A. トリットのPowerCore CPシリーズ集塵機が小型である理由は2つあります。 フィルターパックと集塵機の設計。 1個178 mm/7インチ 従来の2.4 m/8フィートのファブリックフィルターバグ（最大6個）をPowerCoreフィルターパックと交換します。 独自の波形構造により、17.8 mm/7インチのスペースに大量のフィルターメディアを収めることができます。 フィルターパックが短いと、集塵機のサイズを小さくすることができます。 集塵機はより小さく、よりスマートに設計されています。 集塵機内部の気流パターンを設計することにより、優れたフィルトレーション性能を維持しながら、必要なスペースを削減することに成功しました。
Q. トリットのPowerCoreによって従来のバグハウスフィルトレーションは改善されますか？
A. はい。 PowerCore CPシリーズ集塵機の設計と、人工的に処理された風量によって、バグハウスで頻繁に発生する問題のブリッジを予防することができます。 トリットのPowerCoreでは、フィルターパック間で粉塵ブリッジは発生しません。 ドナルドソントリットでは、フィルターパックと集塵機を一緒に設計することにより、バグハウスの使用が一般的な集塵用に最適化されたソリューションを開発しました。
Q. トリットのPowerCoreで粉塵ブリッジが問題になることはありますか？
A. いいえ。トリットのPowerCore集塵機では、PowerCoreフィルターパック間でブリッジが発生することはないため、ブリッジが原因で目詰まりが発生することもありません。 理由は次のとおりです。
- パルスクリーニングによって堆積粉塵がフィルターを打ち破ってしまうことでバグハウス内にブリッジが発生し、通常は下部の隙間に蓄積されます。 それ自体または入れ子状に付着する傾向にある粒子が堆積し、最終的にブリッジが形成されます。 トリットのPowerCoreは、コンピューターモデル化された流体解析で設計されており、流入する汚染空気とフィルターパックに送られる速度を管理して、間質性の問題を回避します。 また、PowerCoreフィルターパックの深さは17.8 mm（7インチ）しかないため、粉塵ブリッジが発生する可能性はほとんどありません。
- ドナルドソントリットの新しいコンパクトパルスクリーニングシステムは、PowerCoreフィルターパックの「楕円」形状に一致するように設計された、独自開発のコンピューターモデルのパルスクリーニング技術です。 パルスパターンは、メディアパック全体をカバーし、ひだ折りされたチャンネルから粉塵をパルスクリーニングし、 ブリッジが発生することはありません。
Q. トリットのPowerCore CPで処理できる粉塵の種類は？
A. これまで、バグハウスを頻繁に使用する多数の下記業界において、トリットのPowerCoreをテストし、承認してきました。
- セメントと石膏
- 食品
- 鉱業、採石場
- 穀物（製粉と加工）
- 紙と包装
- プラスチック
- ガラス
- テキスタイル
- ゴム
- 木材 - 製材、家具、木工（木材の微粉末を含む）
ドナルドソンは、他の粉塵の問題に対するトリットのPowerCoreソリューションのテストと開発を続けています。 ドナルドソントリットでは、カートリッジ、バグハウス、トリットのPowerCoreのいずれであっても、特定用途に最適なフィルトレーションソリューションを常に推奨しています。
Q. PowerCoreフィルターパックで使用するフィルターメディアの種類は？
A. ドナルドソンの主力製品： ドナルドソン独自開発のUltra-Web®メディア。 Ultra-Web®メディアは2つの層（ファインファイバーの薄い層で結合された頑丈な基材）から構成されており、小さな粒子と大きな粒子の両方を捕捉する超高性能メディアです。 EPA PM2.5試験で実証します。 PowerCoreフィルターパックは、従来のポリエステル製フィルターバグと比べて排出量を78%削減します。
Q. 現在の集塵機をPowerCoreフィルターパックで改造できますか？
A. 現時点ではできません。 トリットのPowerCoreでは高度なフィルトレーション技術を駆使しています。 フィルターパック、チューブシート、パルスクリーニングシステム、集塵機の設計エアフローは組み込みシステムとして最適化されており、 既存の集塵機を改造することはお勧めしません。
Q. トリットのPowerCoreやPowerCoreフィルターパックは他のメーカーから入手できますか？
A. いいえ。トリットのPowerCoreとPowerCoreフィルターパックは、ドナルドソントリットからのみ入手できます。
動画
CPシリーズ集塵機に関するプロダクトマネージャーの説明
CPシリーズコンベヤーベルト上の粉塵を捕集
CPVフィルターパックの交換
