Przegląd

Urządzenie do powietrza sterylnego P-SLF zostało zaprojektowane tak, aby spełnić wymagania dotyczące wrażliwych produktów o wysokich wymaganiach higienicznych i tam, gdzie wymagane jest powietrze wolne od bakterii i od fagów, pod niskim ciśnieniem i o wysokim przepływie objętościowym.

Kompaktowa jednostka mobilna składa się z filtra wstępnego i filtra sterylnego z dmuchawą niskociśnieniową. Dostępne są różne wielkości o poziomach przepływu od 30 do 910 m3/h / od 17 do 536 scfm.

Jak to działa

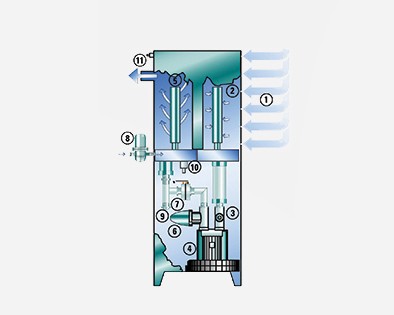

Dmuchawa zasysa powietrze z otoczenia (1) do komory filtracyjnej (2). Powietrze jest oczyszczane za pomocą filtra wstępnego przed dmuchawą. W miarę upływu czasu zatrzymane cząstki stałe powodują wzrost spadku ciśnienia. Aby chronić dmuchawę (4), montowany jest próżniowy zawór nadmiarowy (3). Dmuchawa spręża (4) powietrze do ciśnienia około 1,5 psi. Sprężone powietrze jest podawane do sterylnej komory (5) ,gdzie sterylny filtr zatrzymuje bakterie i inne zanieczyszczenia. Aby chronić dmuchawę, w przypadku zablokowania sterylnego filtra otwiera się ciśnieniowy zawór nadmiarowy. U wylotu (11) sterylne powietrze jest podawane do zbiornika lub innego punktu poboru.

Podczas sterylizacji górnej komory i wkładów filtracyjnych zawór tarczowy (7) musi być zamknięty, aby zapobiec dostawaniu się pary do dmuchawy. Aby utrzymywać dobrą jakość pary, w obudowie P-SLF standardowo stosowany jest filtr pary (8). Po sterylizacji z zaworu spustowego (9) (10) można odprowadzić kondensat.

Charakterystyka

Jednostka mobilna do sterylnej filtracji powietrza z otoczenia
Przepływ objętościowy do 900 m3/h / 530 scfm
Możliwość sterylizacji za pomocą pary nasyconej

Zastosowania

Zasilanie sterylnym powietrzem zbiorników składników, zbiorników magazynowych lub zbiorników przetwórczych
Zasilanie sterylnym powietrzem aseptycznych maszyn do napełniania
