概述

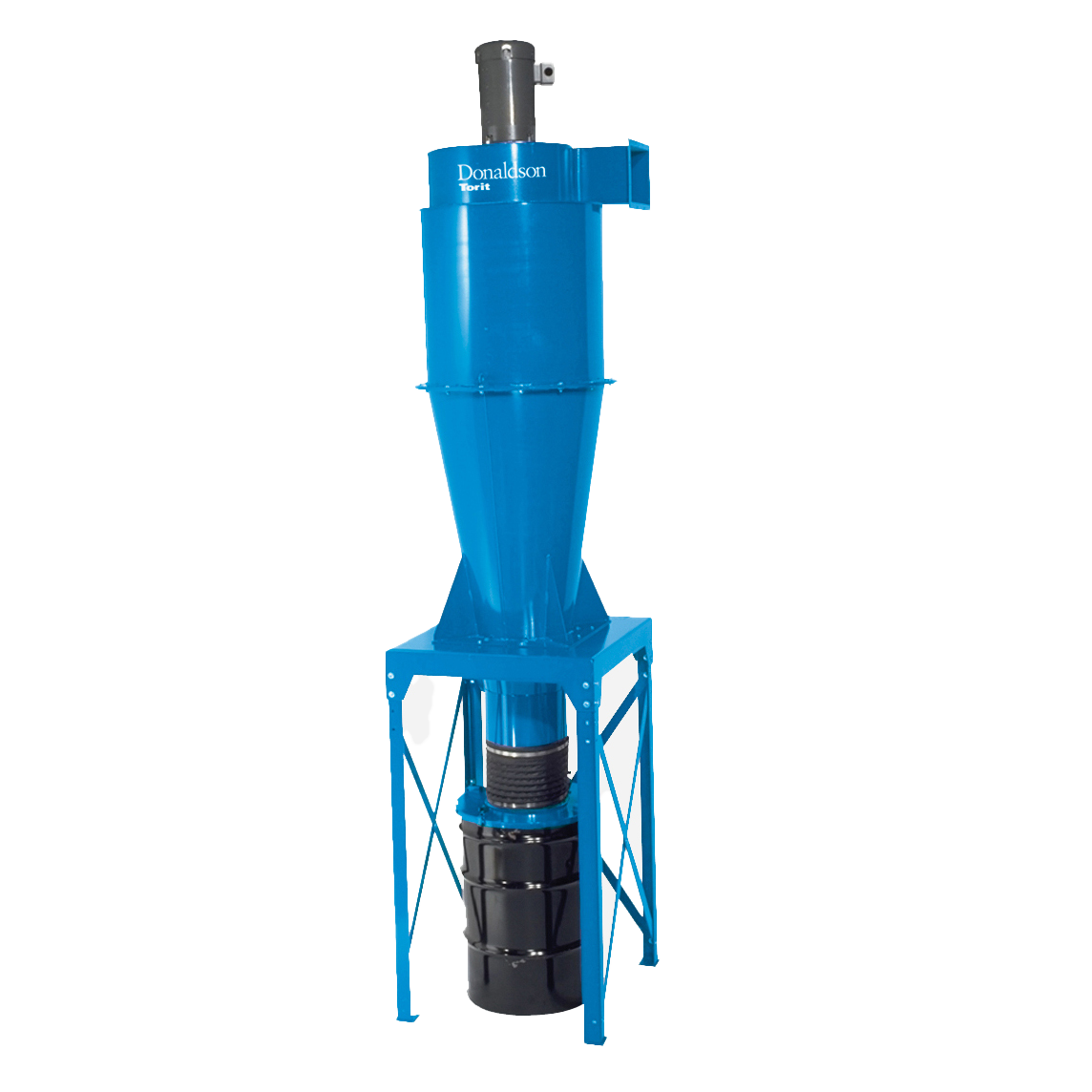

唐纳森 Torit® 旋风除尘器专为高含尘量、高温和产品回收应用环境而设计。它配备机械分离器，利用离心力去除工业应用中的大量粉尘。
针对大范围除尘问题的经济解决方案
非常适用于高含尘量、高温和产品回收应用环境
可选择滤袋组件进行搭配单独使用，或作为预滤器
从 510 至 22,082 m³/h 立方米/小时 / 300 至 13,000 cfm 立方英尺/分钟的应用范围
拥有较长使用寿命和低维修率的重型结构
符合地震带 6.4 和 160.9 km/h/ 4 和 100 mph 的额定风荷载
可拆卸的圆锥体，便于更换
运行说明

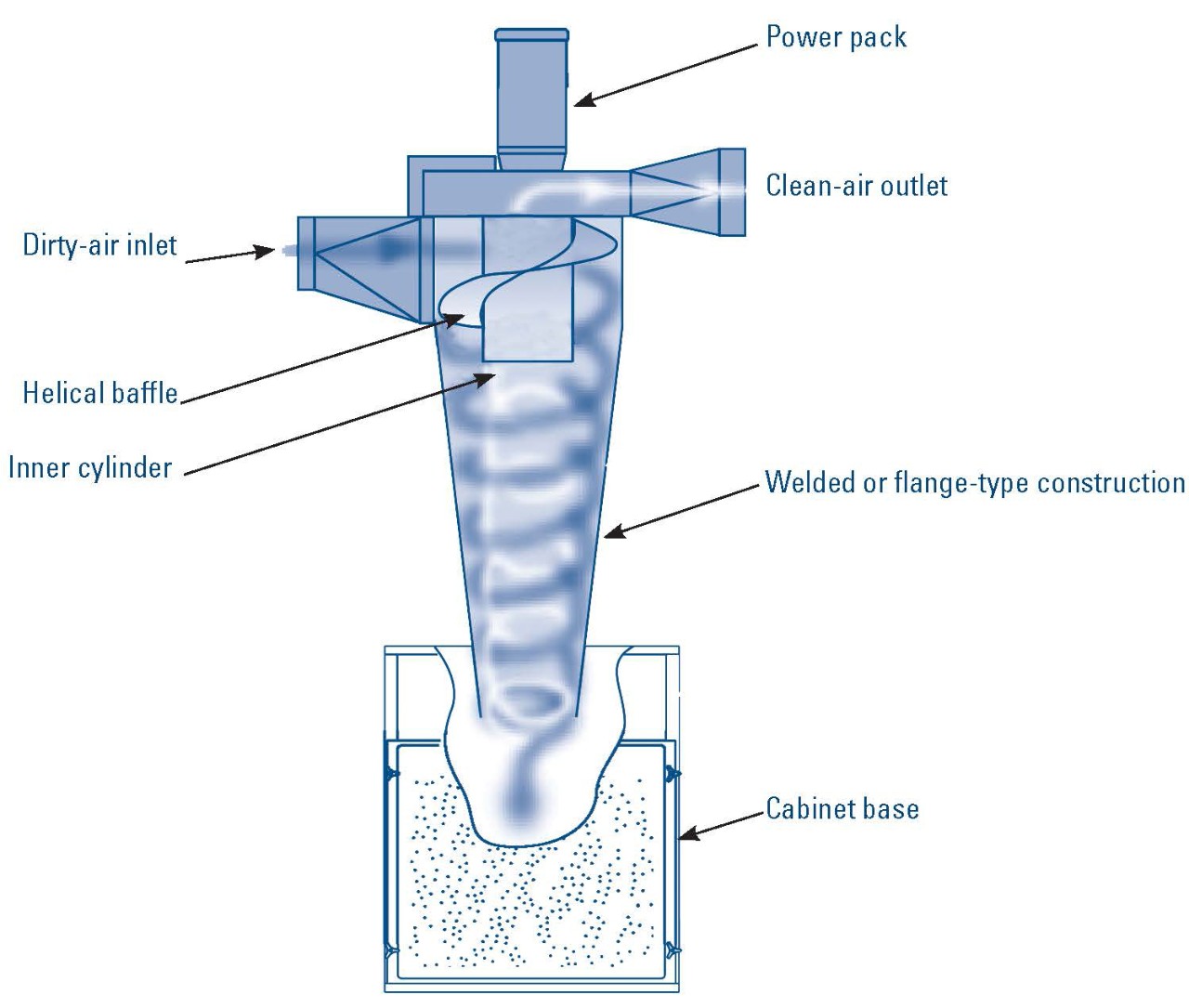

含尘空气通过进气口进入设备，遇到螺旋隔板后改变方向。离心力将大量的粉尘移至内部侧壁，并将其带入设备底部。清洁的空气从内圆筒和卸料容器内被带入大气或选配的二次过滤器中。
多个评级表
| 型号 | 标称 气流范围* (cfm) |
标称 气流范围* (m3/h) |
外部 静压 ("wg) |
进气口速度（fpm英尺/分钟） | 进气口速度（m/min米/分钟） |
|---|---|---|---|---|---|
| 12 | 300 - 540 | 510 - 917 | 5.6 - 4.1 | 3580 - 6200 | 1091.2 - 1889.8 |
| 16 | 860 - 1200 | 1,461 - 2,038 | 7.9 - 4.6 | 4380 - 6135 | 1335.0 - 1869.9 |
| 20-3 | 1250 - 2000 | 2,123 - 3,397 | 7.5 - 3.7 | 3555 - 5710 | 1083.6 - 1740.4 |
| 20-5 | 1500 - 2500 | 2,548 - 4,247 | 11.4 - 5.0 | 4290 - 7140 | 1307.6 - 2176.3 |
| 24 | 1950 - 3500 | 3,312 - 5,945 | 13.4 - 4.4 | 3580 - 6450 | 1091.2 - 1966.0 |
| 30-10 | 3000 - 4500 | 5,096 - 7,644 | 9.9 - 5.0 | 3820 - 5730 | 1164.3 -1746.5 |
| 30-15 | 4000 - 5600 | 6,795 - 9,512 | 11.0 - 4.9 | 5100 - 7140 | 1554.5 - 2176.3 |
| 36-20 | 4300 - 7000 | 7,304 - 11,891 | 11.4 - 4.9 | 4015 - 6540 | 1223.8 - 1993.4 |
| 36-25 | 4500 - 7500 | 7,644 - 12,740 | 14.9 - 6.3 | 4210 - 7010 | 1283.2 - 2136.6 |
| 36-30 | 5000 - 8000 | 8,493 - 13,589 | 16.1 - 7.1 | 4670 - 7465 | 1423.4 - 2275.3 |
| 44-40 | 8000 - 11,500 | 13,589 - 19,534 | 15.1 - 5.5 | 4530 - 6510 | 1380.7 - 1984.2 |
| 44-50 | 8000 - 13,000 | 13,589 - 22,082 | 18.8 - 7.0 | 4530 - 7360 | 1380.7 - 2243.3 |
* 基于干净的滤袋。
| 旋风特征 | 标配 | 选配 |
|---|---|---|
| 进气口组件 |  |
|
| 型号 12 至 36 的 208.2 L 升 / 55 gal 加仑筒基座 | |
|
| TEFC 电机* | |
|
| 2.9 m3 / 103 ft3 型号 44 的灰斗和支腿 | |
|
| 208/230/460/60/3 电压 | |
|
| 10 年保修 | |
|
| 电源组 | |
|
| 防爆电机 | |
|
| 50 赫兹单相电机 | |
|
| 不锈钢或铝制风机轮 | |
|
| 灰斗基座 | |
|
| 型号 20、24 和 30 的两个 208.2 L 升 / 55 gal 加仑筒基座 | |
|
| 型号 12、16、20、24 和 30 的箱体基座 | |
|
| 聚灰斗 | |
|
| 消音器 | |
|
| 排气配件 | |
|
| 衰减器 | |
|
| 滤袋选择 | |
|
| 滤袋附件 | |
|
| 泄爆口 | |
* 所有 1 HP 马力及以上的 60 Hz 赫兹电机均符合 EISA 标准，并按照表 12-12 的推荐选用 NEMA Premium®。NEMA Premium 是美国电气制造商协会的注册商标。
联系您的唐纳森代表，了解适合您运营的旋风分离器配置。
请联系当地的唐纳森代表，了解您所在地区的具体供货情况。所有产品、规格和供应情况如有更改，恕不另行通知。
