概要

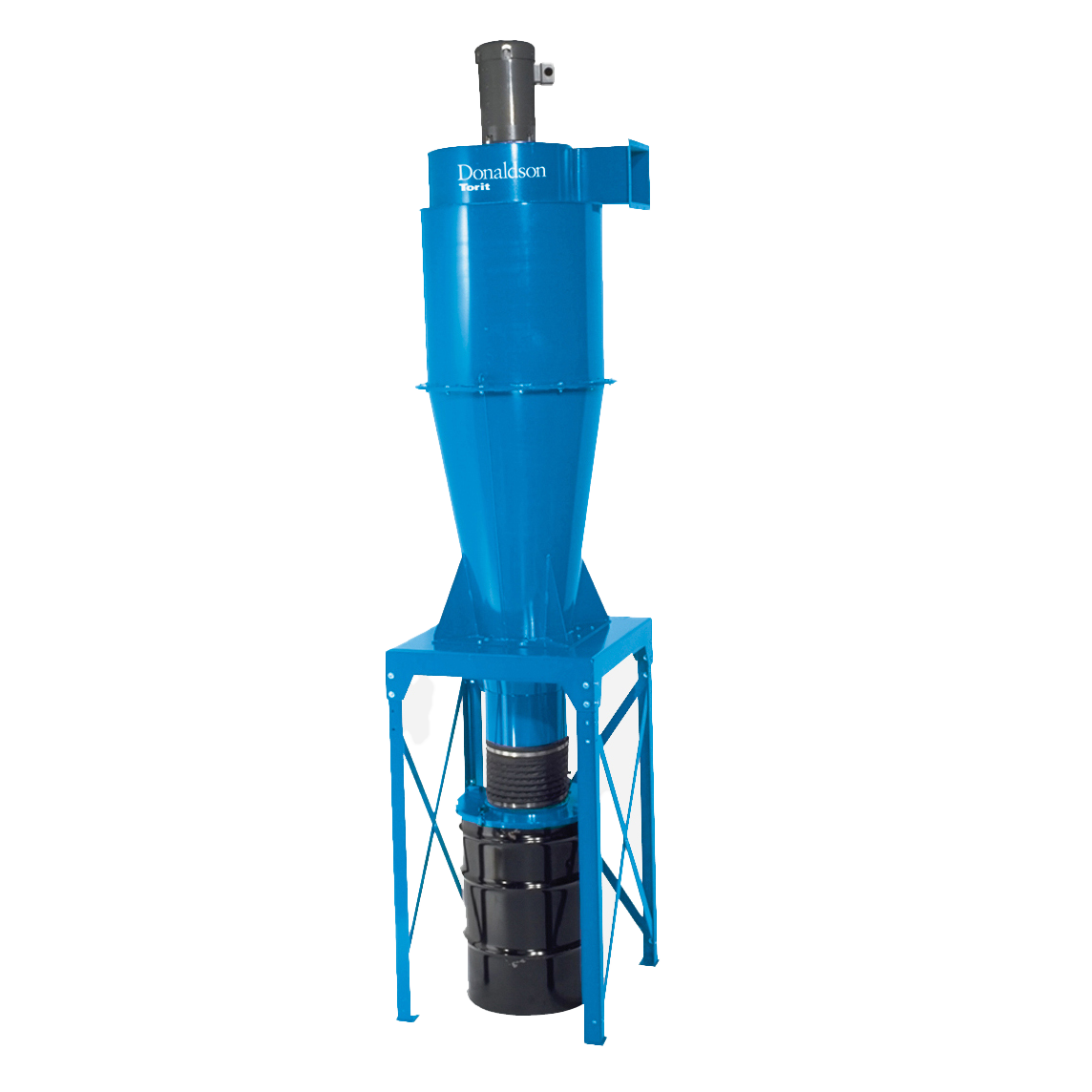

ドナルドソンTorit®サイクロン集塵機は、特に高粉塵負荷、高温、製品回収の用途専用に設計されています。産業用途で発生する大量の粉塵を、遠心力を利用して除去する機械式セパレーターを装備しています。

  • さまざまな集塵問題を解決する経済的なソリューション

  • 高粉塵負荷、高温、製品回収の用途に対応

  • オプションのバグフィルターアセンブリーを使って単独で使用可能。または、プレクリーナーとしても使用可能

  • 510～22,082m³/h、300～13,000cfmに対応

  • 長寿命、メンテナンスほぼ不要の頑丈な構造

  • 帯震ゾーン6.4、160.9 km/h（100 mph）の風荷重に適合

  • 着脱可能なコーンセクションで交換が簡単

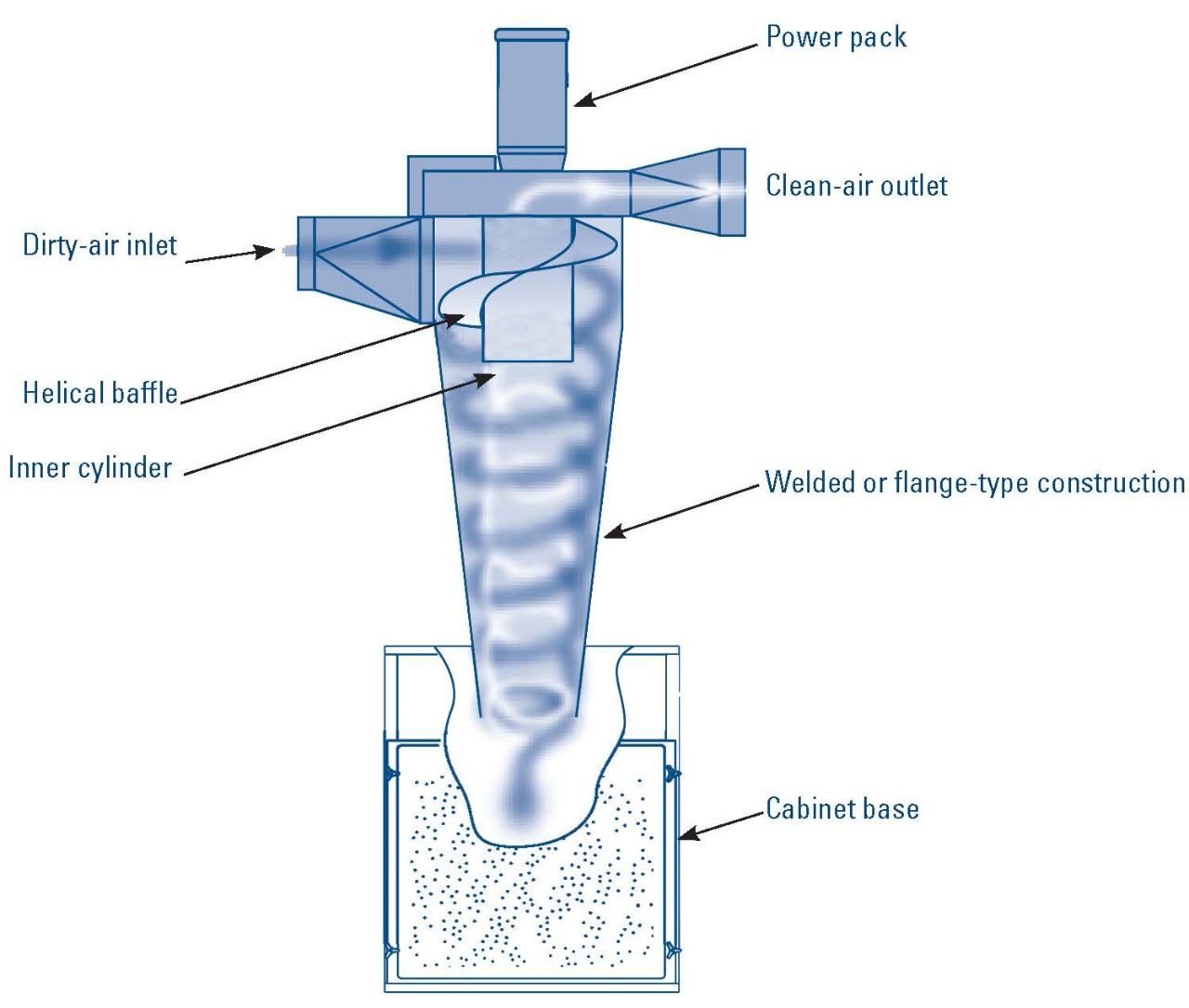

動作説明

粉塵を含んだ空気はエアインレットからユニット内部へ入り、ヘリカルバッフルによって軌道変更されます。遠心力で重い粉塵が内部の側壁に移動し、ユニット底部に集まります。清潔な空気が内部シリンダー内を移動し、大気中またはオプションのアフターフィルターに排出されます。

規格表

型式 定格
風量範囲*
（cfm）		 定格
風量範囲*（m3/h)		 外部
静圧（"wg）		 インレット速度（fpm） インレット速度（m/min）
12 300～540 510～917 5.6～4.1 3580～6200 1091.2～1889.8
16 860～1200 1,461～2,038 7.9～4.6 4380～6135 1335.0～1869.9
20-3 1250～2000 2,123～3,397 7.5～3.7 3555～5710 1083.6～1740.4
20～5 1500～2500 2,548～4,247 11.4～5.0 4290～7140 1307.6～2176.3
24 1950～3500 3,312～5,945 13.4～4.4 3580～6450 1091.2～1966.0
30～10 3000～4500 5,096～7,644 9.9～5.0 3820～5730 1164.3～1746.5
30-15 4000～5600 6,795～9,512 11.0～4.9 5100～7140 1554.5～2176.3
36～20 4300～7000 7,304～11,891 11.4～4.9 4015～6540 1223.8～1993.4
36～25 4500～7500 7,644～12,740 14.9～6.3 4210～7010 1283.2～2136.6
36～30 5000～8000 8,493～13,589 16.1～7.1 4670～7465 1423.4～2275.3
44-40 8000～11,500 13,589～19,534 15.1～5.5 4530～6510 1380.7～1984.2
44～50 8000～13,000 13,589～22,082 18.8～7.0 4530～7360 1380.7～2243.3

*清浄バグフィルターの場合。

サイクロン機能 標準 オプション
インレットアセンブリー
型式12～36用208.2 L/55 galドラムベース
TEFCモーター*
型式44用の2.9m3 / 103 ft3ホッパーと脚部
電圧208、230、460、60、3
10年保証
パワーパック
防爆モーター
50 Hz、単相モーター
スチール製またはアルミニウム製ファンホイール
ホッパーベース
型式20、24、30用の2 × 208.2 L/55 galドラムベース
型式12、16、20、24、30用キャビネットベース
サージホッパー
サイレンサー
排気アクセサリー
減衰器
バグフィルターオプション
バグフィルター筐体
爆発ベント

*60 Hzモーター1 HP以上はすべてEISAに準拠しており、表12-12に従ってNEMA Premium®と見なされます。NEMA Premiumは、National Electrical Manufacturers Associationの登録商標です。



お客様のご使用環境に適したサイクロン構成については、ドナルドソンの担当者までお問い合わせください。

お住まいの地域の在庫状況については、お近くのドナルドソン担当者までお問い合わせください。すべての製品、仕様、在庫状況は、予告なく変更されることがあります。
