概要

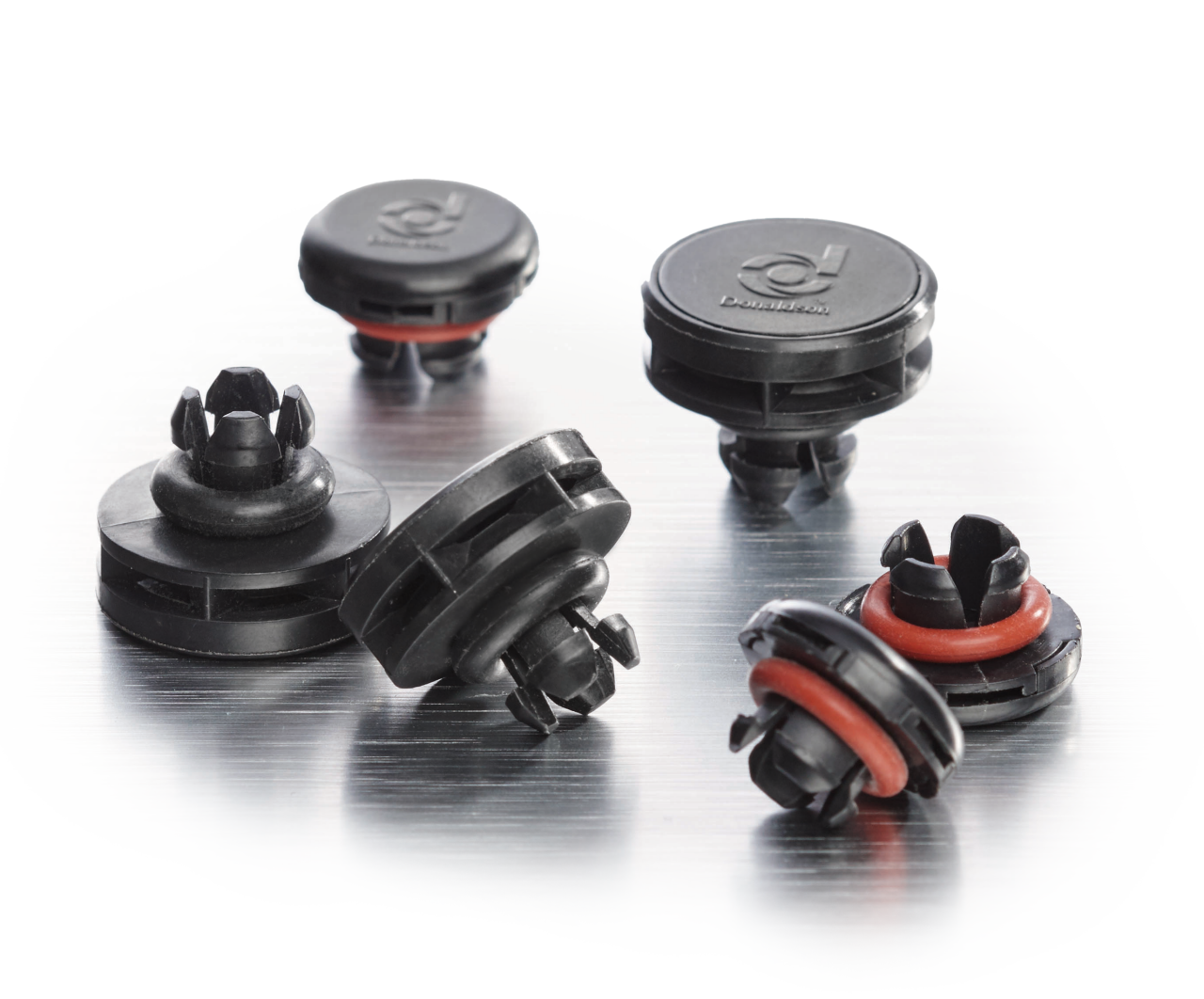

スナップフィットベントは、埃、汚れ、水、油などから確実に保護し、安定した圧力均一化を維持します。標準サイズと薄型サイズがあり、取り付けが簡単で、自動車グレードのガラス繊維入りPBTプラスチックで丈夫に作られている。安全なキャップは分離することがなく、過酷な環境でも堅牢で心配のない性能を発揮します。
特長
- 過酷な環境から最大限に保護する堅牢な設計
- 疎水性ベントは最大IP69Kまでの撥水性評価に適合
- 疎油性ベントはAATCC Spec 118-1992あたり最大8までの撥油性評価に適合
- 圧力を平衡化しながら、埃や液体から保護
- スナップ式設計はデバイスに簡単に組み込めるため、迅速なアセンブリーが可能
- 取り付けや設置の際に本体から分離しない安全なベントキャップ設計
- 耐久性に優れた車載グレードのガラス充填PBTプラスチックにより、過酷な環境で強度と抵抗力を発揮
試験仕様
- SO 9227:2012：耐塩水噴霧性 - 高温高圧で100時間
- MIL-STD-202G：機械的振動 - 耐疲労性
- IEC 60529-2013：環境保護 - IP評価
- 耐温度性：-40°C～125°または150°C / -40°F～257°Fまたは302°F、20サイクル、10日間の試験
取り扱いと仕様
- 設置面とスナップ式ベントを取り付ける場所を清掃して、汚れを取り除きます。清掃後、表面を乾燥させます。
- 最適な設置場所は外壁の平らな垂直面これにより、液体が溜まるのを防ぐことができます。
- 壁厚が適している場合は、最適なOリングシール用の面取りをお勧めします。
- カチッと音がするまでスナップ式ベントを押し込むことで、しっかりと密封できます。
| 部品番号 | 70 mbarでの典型的なエアフロー | 最低水侵入圧（45秒におけるmbar） | 温度評価 | IP評価 |
疎油性 | Oリング | ||
|---|---|---|---|---|---|---|---|---|
| 67 | 68 | 69K | ||||||
| P515708 | 250 mL/分 (8オンス/分) |
1,100 | -40°～125° C (-40°～257° F) |
X | X | X | あり | EPDM |
| P516447 | 2,160 mL/分 (73 oz/min) |
280 | -40°～125° C (-40°～257° F) |
X | X | X | あり | EPDM |
| P516450 | 2,400 mL/min (81 oz/min) |
320 | 40°～150° C (-40°～302° F) |
X | X | X | なし | シリコン |
| P516391 | 250 mL/分 (8オンス/分) |
1,100 | 40°～150° C (-40°～302° F) |
X | X | X | あり | シリコン |
薄型スナップ式ベント
| 部品番号 | 70 mbarでの典型的なエアフロー | 最低水侵入圧（45秒におけるmbar） | 温度評価 | IP評価 | 疎油性 | Oリング | ||
|---|---|---|---|---|---|---|---|---|
| 67 | 68 | 69K | ||||||
| P515955 | 250 mL/分 (8オンス/分) |
1,100 | 40°～150° C (-40°～302° F) |
X | X | X | あり | シリコン |
用途
自動車：
- モーターとポンプ
- ECU
- SCR
- バッテリーパック
- センサー
- パワートレイン
エレクトロニクス：
- 大気質センサー
- 屋外照明
- 電気通信
- 屋外電子機器
