Übersicht

Der Ultrapac™ Smart ist ein Druckluftaufbereitungssystem in dem alle Verfahrensschritte zur Erzielung reiner Druckluft vereint sind – von der Vorfiltration über die kaltregenerierende Adsorptionstrocknung bis zur Feinfiltration und Kondensatableitung. Die kompakte Stand-alone-Version ist als Plug-&-Work-Lösung direkt einsetzbar. Der Aufwand für Montage und Wartung kann durch den Einsatz dieser kompakten Aufbereitungseinheit bei der Erzeugung sauberer und silikonfreier Druckluft deutlich gesenkt werden.

Druckluftreinigung in drei Stufen

Der integrierte Vorfilter hält Feststoffpartikel und Schwebstoffe sowie Flüssigkeitsaerosole (Öl/Wasser) zurück.
Die Adsorptionstrocknerstufe adsorbiert die Feuchtigkeit in der Druckluft bis zu einem Drucktaupunkt von -70 °C, bei 70 % Nennlast (Standard -40 °C).
Im letzten Schritt werden verbleibende Feststoffpartikel bis zu 0,01 μm im integrierten Nachfilter zurückgehalten.

Dank des dreistufigen Aufbereitungssystems wird zuverlässig eine Druckluftqualität gemäß ISO 8573-1:2010 erreicht, die den Qualitätsklassen 1-2:1-2:1-2 sowie 0 entspricht, spezifiziert gemäß Anwendung und besser als Klasse 1.

Bei der Unterstützung der Prozess- und Produktintegrität in den Unternehmen wird der Ultrapac Smart als finale Aufbereitungsstufe direkt am Ort des Verbrauchs eingesetzt.

Modulare Konstruktion

Der Ultrapac Smart überzeugt durch seine variabel angeordneten Module und flexible Installationsvarianten. Ganz gleich, ob freistehend, senkrecht, waagerecht oder wandmontiert: Der Ultrapac Smart passt sich den Raumverhältnissen an.

Darüber hinaus können die Ein- und Auslassanschlüsse für die Druckluft in verschiedene Richtungen ausgerichtet werden, und Vorfilter sowie Nachfilter sind in den Adsorptionstrockner integriert.

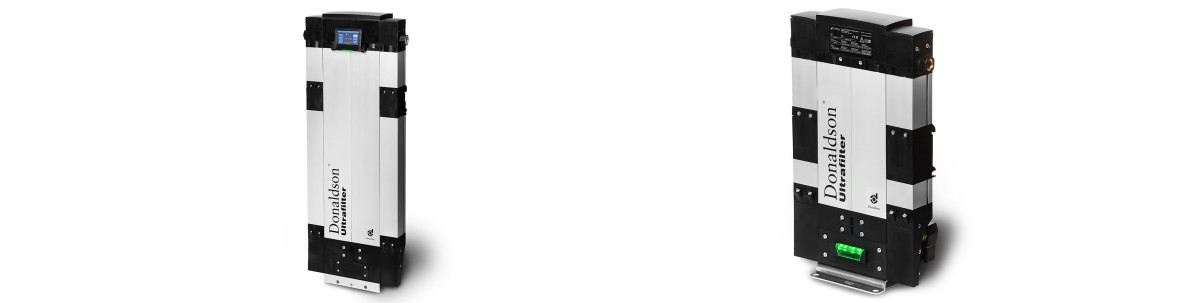

Steuergerät-Varianten

Superplus	Standard
Touch-Display	LED-Signal
Alarmkontakt Smart connectivity Ultraconomy (Taupunktsteuerung) Intermittierender Betrieb (Kompressorkopplung)	Alarmkontakt Intermittierender Betrieb (Kompressorkopplung)

1. Neues Filtermedium 2. Verbesserte Plissierung (Form und Struktur) 3. Verbesserte Filtermedienbeschichtung 4. Außenliegender Edelstahlstützmantel

Die innovative UltraPleat™-Filtrationstechnologie

Die Filtrationstechnologie UltraPleat nutzt eine neue Struktur beschichteter Hightech-Fasern, die zu einem plissierten Filtermedium mit hoher Abscheideleistung von Flüssigpartikeln und großer Aufnahmekapazität für Feststoffpartikel verarbeitet werden.

Die UltraPleat Druckluftfilter sorgen für eine optimale Filtrationsleistung bei geringem Differenzdruck und helfen so Energie einzusparen.

Leiser Betrieb

Dank der Entwicklung des leistungsstarken UltraSilencer, ist der Ultrapac Smart deutlich leiser als vergleichbare Adsorptionstrockner. Er arbeitet mit Geräuschemissionen im Bereich von nur 60 dB. Dies entspricht der Lautstärke eines normalen Gesprächs und bewirkt eine effektive Reduzierung der Lärmbelastung am Arbeitsplatz.

Wartungsfreundliche Filterelemente und Trockenmittelkartuschen

Das gesamte System ist einfach in der Handhabung bei Wartung und Reparatur. Alle wichtigen Bauteile sind leicht erreichbar; Filterelemente und Trockenmittelkartuschen können schnell und einfach ausgetauscht werden.

Der Wechsel zwischen Adsorption und Regeneration der Kartuschen wird dank eines Taupunkttransmitters in der Superplus-Variante nur dann vorgenommen, wenn das Trockenmittel gesättigt ist. Der Drucktaupunkt bleibt konstant bei -40° F / -40° C, was die Effizienz steigert und die Betriebssicherheit erhöht.

Merkmale

Zuverlässige hohe Druckluftqualität gemäß ISO 8573-1:2010
Die modulare Bauform lässt vielfältige Installations- und Einbaumöglichkeiten zu
Geprüfte Leistungsdaten
Industrie 4.0-fähig
UltraSilencer sorgt für leisen Betrieb
Einfache Handhabung bei Wartung und Reparatur
Einsparen von Regenerationsluft durch eine Kapazitätssteuerung und Kompressorkopplung

Anwendungen

Das kompakte Druckluftaufbereitungssystem Ultrapac Smart kann überall dort eingesetzt werden, wo hochreine und trockene Druckluft gemäß ISO 8573-1:2010 unverzichtbar ist. Beispiele für Anwendungsbereiche:
