Übersicht

Gut konzipierte Lufteinlassfiltergehäuse schützen die kritischen Komponenten Ihres Gasturbinensystems vor dem Eindringen von Fremdkörpern, der Erosion der Schaufeln, der Verschmutzung des Kompressors und der durch Salze, Partikel und Chemikalien verursachten Korrosion. Sie tragen auch dazu bei, einen gleichmäßigen Luftstrom zu gewährleisten, der eine zuverlässige Turbinenleistung und Betriebseffizienz unterstützt.

Donaldson entwickelt und fertigt modulare Lufteinlassstrukturen und -systeme für große Turbinen (bis zu 1,2 Millionen cfm/2 Millionen m3/h),  Kleinturbinen, Mikroturbinen und Industriekompressoren für verschiedene Brennstoffarten. Wir arbeiten weltweit direkt mit Gasturbinen-Erstausrüstern und Anlagenbetreibern zusammen, um maßgeschneiderte Filtergehäuse und -systeme sowohl für Neuanlagen als auch für Nachrüstungen zu entwickeln.

Die Betriebsumgebung Ihres Systems, der Lastbedarf und die Betriebsziele sind die wichtigsten Faktoren bei der Bestimmung der geeigneten Lufteinlasskonfiguration.



Statische Systeme

Statische Einlassgehäuse für Gasturbinen eignen sich für Bereiche mit geringer bis mittlerer Staubbelastung. Die Filterhäuser können mit einer Reihe von Filterkonfigurationen und -kombinationen ausgestattet werden, einschließlich Vorfiltern, die größere Partikel – sogar Feuchtigkeit – entfernen, um die Lebensdauer der Endfilter des Systems zu verlängern. Die Endfilter fangen die feinen Partikel und Verunreinigungen ab, bevor sie in die Turbine oder den Industriekompressor gelangen können. Statische Filter sind mit Tiefenfiltermedien ausgestattet, die es den Verunreinigungen ermöglichen, sich im Medium abzusetzen, bis der Differenzdruck des Systems ein Eingreifen erfordert.



Impulssysteme

Bei Impulsreinigungsfiltergehäusen für Gasturbinen werden Druckluftstöße zur Reinigung der Filtermedien eingesetzt. Die Impulsluft hilft, angesammelten Staub und Partikel aus den Filtern zu entfernen. Dieses Selbstreinigungssystem wurde entwickelt, um einen gleichmäßigen Luftstrom aufrechtzuerhalten, indem es die  Abschnitte oder Module nacheinander reinigt. Die Filter des Systems sind in der Regel mit oberflächenbeladenen Medien ausgestattet, die Verunreinigungen auf der Oberfläche des Mediums festhalten, bis der Druckluftimpuls des Systems den Staub abschlägt, so dass er in den darunter liegenden Trichter fällt, wo er nach Abschluss des Reinigungszyklus erneut gepulst werden kann.



GDX

GDX-Systeme eignen sich gut für anspruchsvolle Betriebsumgebungen, in denen Turbinen mit hohem Luftdurchsatz und hohem Staubaufkommen kombiniert werden. Die horizontal montierten Filter fangen Feinstaub ab und lassen sich leicht impulsreinigen, um je nach Betriebsbedingungen längere Wartungsintervalle zu ermöglichen.



TTD

TTD-Systeme verfügen über vertikal montierte Filter und ein selbstreinigendes Design, das den Bedarf an routinemäßiger Wartung reduziert. Die flexible Konfiguration ermöglicht eine effektive Filtration in einer Vielzahl von Staub- und Belastungsumgebungen, einschließlich Küsten-, Stadt-, Wüsten- und Arktisumgebungen.



Hauptbestandteile von Gasturbinen-Lufteinlassgehäusen

  • Wetterschutz: Ansaughauben, Lüftungsschlitze, Vogel-/Insektenschutzgitter
  • Vorfiltration: Grob- oder Koaleszenzfilter für größere Partikel und Feuchtigkeit

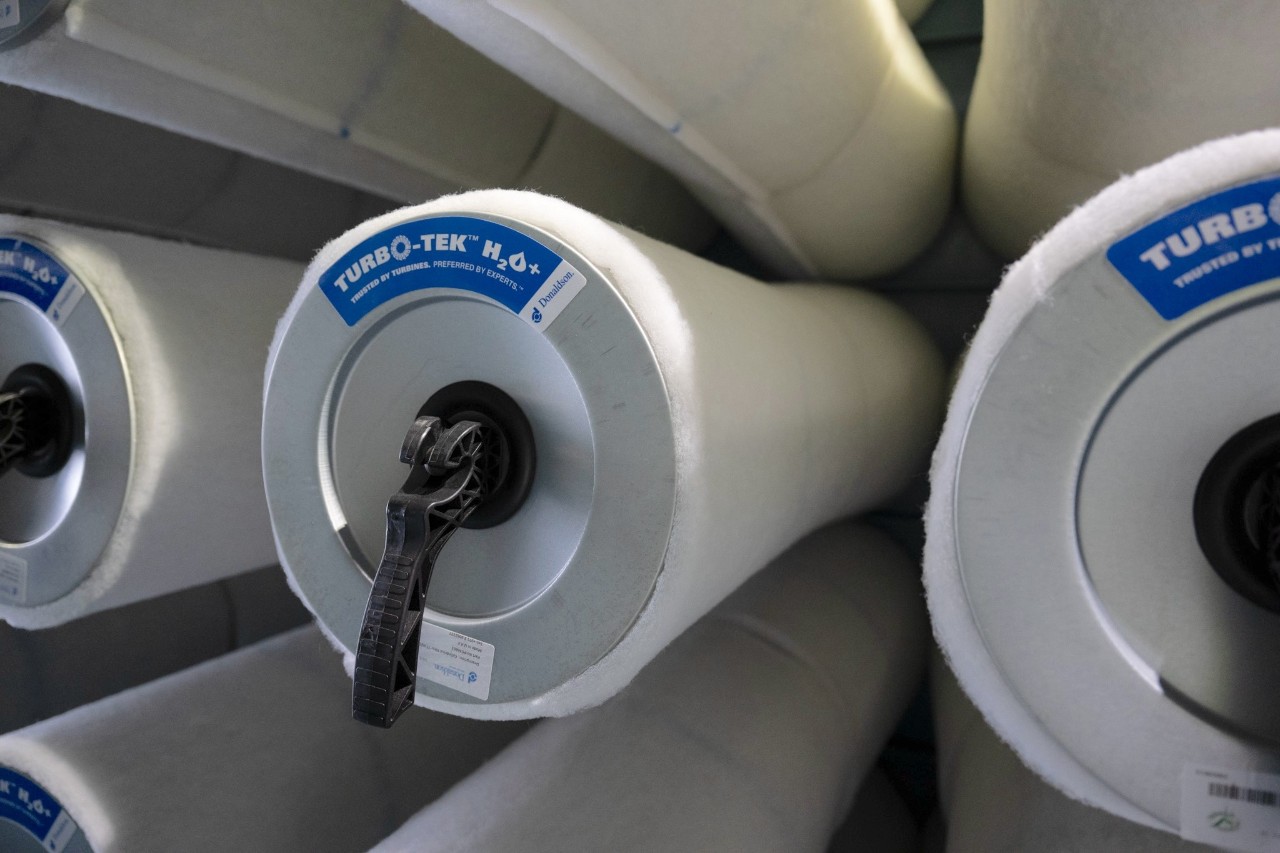

  • Endfiltration: hocheffiziente statische Filter oder Patronenelemente
  • Feuchtigkeitsmanagement: Schiffsleitwerke, Tropfenabscheider, Entwässerungssysteme
  • Impulsreinigungssystem (falls vorhanden): Impulsventile, Ventilblöcke und Steuerungen
  • Heiz- und Kühloptionen: Vereisungsschutzheizungen, Verdunstungskühler, Vernebelungs- oder Kühlmodule
  • Akustische Kontrolle: Einlassschalldämpfer und schalldämpfende Panels
  • Strukturelle Merkmale und Zugang: Gehäuse, Laufstege, Servicetüren, Filterrahmen
  • Überwachung und Instrumentierung: Differenzdruckmessgeräte, Temperatur- und Feuchtigkeitssensoren



Donaldson-Ingenieure und -Techniker können mit Ihnen zusammenarbeiten, um Filtrationslösungen zu empfehlen und zu installieren, die auf Ihre Effizienzanforderungen, Leistungsanforderungen und Betriebsumgebung abgestimmt sind.
