Der erste Schritt eines jeden Programms zur Kontaminationskontrolle ist das Verständnis der Reinheit Ihrer Flüssigkeiten. Zwar werden auch andere Systeme zur Messung der Sauberkeit von Flüssigkeiten verwendet, doch die ISO-Reinheitscodes sind weltweit gebräuchlich. Diese Codes basieren auf der Norm ISO 4406:2017 und quantifizieren den Grad der Partikelverschmutzung in Ölen und Kraftstoffen. Die Norm ISO 4406 gibt zwar keinen Aufschluss über die Art der Verunreinigung in Ihrer Flüssigkeit, wohl aber über die Menge der Partikel in Ihrer Flüssigkeit.
Was sind ISO-Reinheitscodes?
Ein ISO-Reinheitscode liefert eine Zahl wie 22/21/18. Wenn Sie nicht täglich mit ISO-Codes arbeiten, haben die Zahlen ohne die Tabelle wenig Bedeutung. Jede Zahl des dreistelligen Codes steht für einen Mengenbereich von Partikeln mit einer bestimmten Partikelgröße in einer Flüssigkeitsprobe. ISO 4406 zählt Partikelgrößen von:
- 4 Mikrometern und mehr
- 6 Mikrometern und mehr
- 14 Mikrometern und mehr
- Die erste Zahl??/--/-- bezieht sich auf alle Partikel, die 4 Mikrometer und größer sind.
- Die zweite Zahl --/??/-- bezieht sich auf alle Partikel, die 6 Mikrometer und größer sind.
- Die dritte Zahl --/??/-- bezieht sich auf alle Partikel, die 14 Mikrometer und größer sind.
Die nachstehende Tabelle bezieht sich auf die Bereiche der Partikelanzahl in 100 ml Flüssigkeit. Bitte beachten Sie, dass einige Organisationen die Anzahl der Partikel pro 1ml Flüssigkeit angeben. Obwohl die Daten dieselbe Aussagekraft haben, entsprechen die Partikelbereiche in ihren Diagrammen 1/100 der untenstehenden Tabelle.
Code |
Mehr als |
Bis zu und ineinschließlich |
24 |
8,000,000 |
16,000,000 |
23 |
4,000,000 |
8,000,000 |
22 |
2,000,000 |
4,000,000 |
21 |
1,000,000 |
2,000,000 |
20 |
500,000 |
1,000,000 |
19 |
250,000 |
500,000 |
18 |
130,000 |
250,000 |
17 |
64,000 |
130,000 |
16 |
32,000 |
64,000 |
15 |
16,000 |
32,000 |
14 |
8,000 |
16,000 |
13 |
4,000 |
8,000 |
12 |
2,000 |
4,000 |
11 |
1,000 |
2,000 |
10 |
500 |
1,000 |
9 |
250 |
500 |
8 |
130 |
250 |
7 |
64 |
130 |
6 |
32 |
64 |
5 |
16 |
32 |
4 |
8 |
16 |
3 |
4 |
8 |
2 |
2 |
4 |
1 |
1 |
2 |

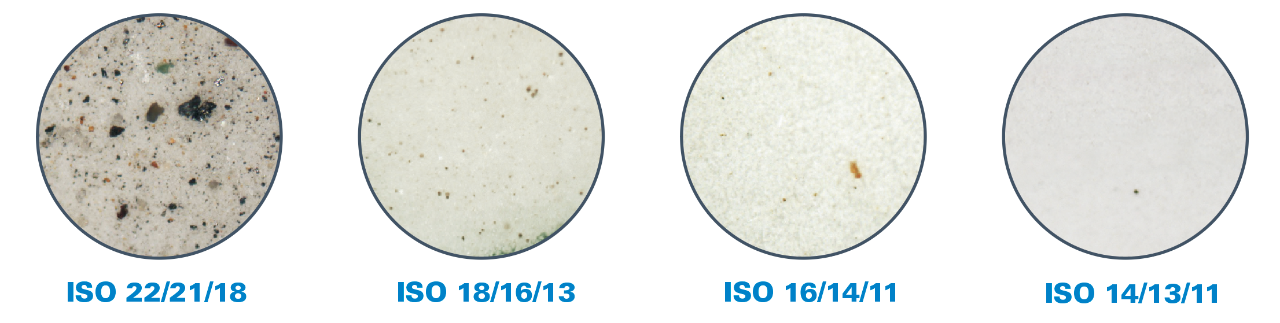

Zur Veranschaulichung: Ein Code von 22/21/18 bedeutet, dass Folgendes in einer 100-ml-Probenflasche zu erwarten ist:
- Zwischen 2.000.000 und 4.000.000 Partikel mit einer Größe von 4 Mikrometern und mehr
- Zwischen 1.000.000 und 2.000.000 Partikel mit einer Größe von6 Mikrometern und mehr
- Zwischen 130.000 und 250.000 Partikel mit einer Größe von 14 Mikrometern und mehr
Bitte beachten:
Worauf es ankommt
Auch wenn Kraftstoff oder Öl sauber aussehen, können Verunreinigungen auf mikroskopischer Ebene ernsthaften Verschleiß und Systemschäden verursachen. ISO-Sauberkeitscodes helfen bei der:
- Quantifizierung des Kontaminationsgrads
- Verfolgung der Reinheit von Flüssigkeiten im Laufe der Zeit
- Festlegung von Filtrations- und Reinheitszielen
- Initiierung eines Programms zur Kontaminationskontrolle

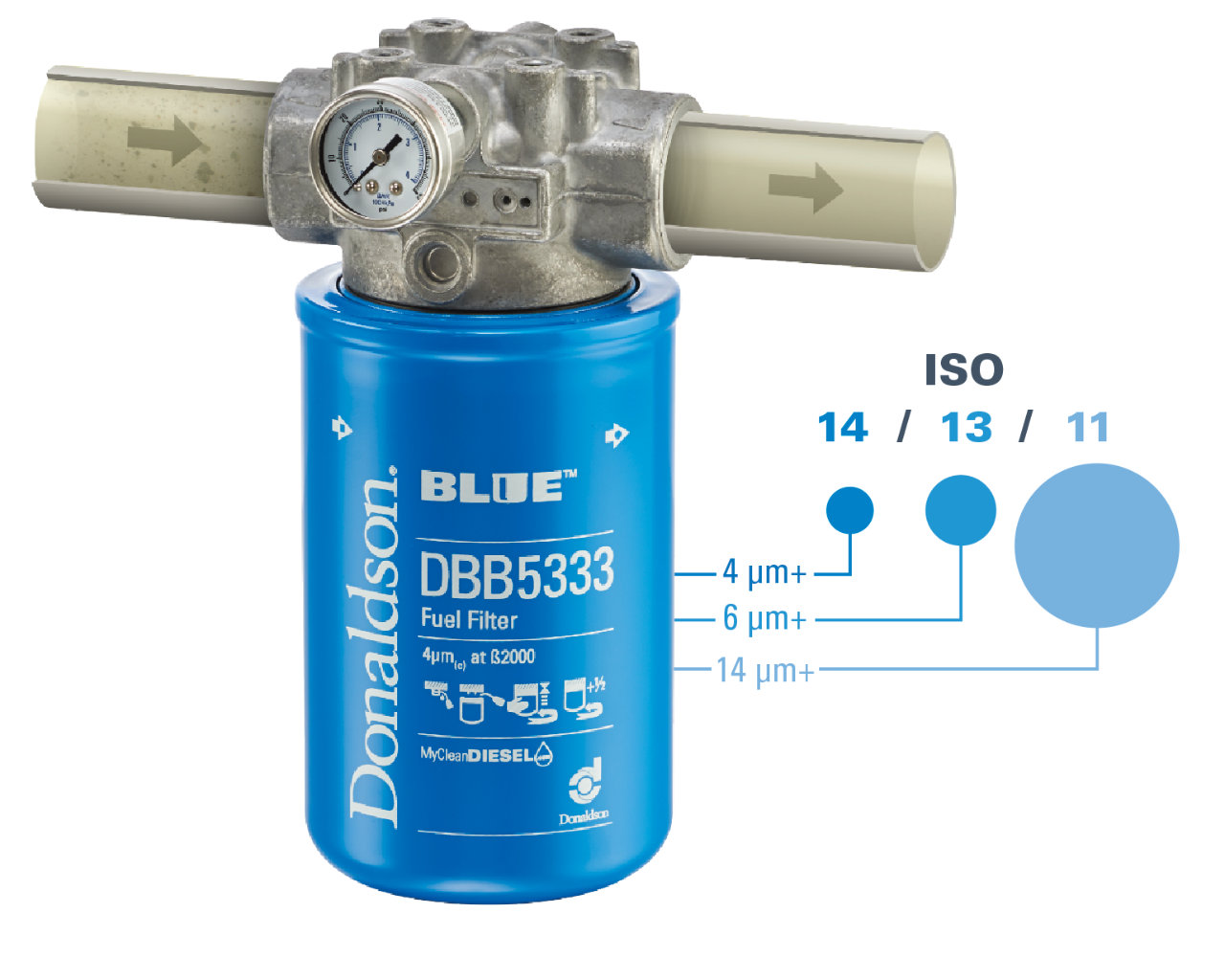

Halten Sie Ihr System mit der richtigen Filtration sauber
Wenn Sie den ISO-Code Ihrer Flüssigkeit kennen, können Sie die richtigen Filter für Ihr System auswählen. Niedrigere ISO-Codes bedeuten sauberere Flüssigkeiten und eine längere Lebensdauer der Geräte.
Bei Donaldson bieten wir fortschrittliche Filtrationslösungen, die auf Ihre erforderlichen ISO-Reinheitsgrade zugeschnitten sind oder diese sogar übertreffen. Unsere Filter tragen dazu bei, dass Ihre Anlagen reibungslos laufen, mit weniger Ausfallzeiten und geringeren Wartungskosten.
