Entstaubungsanlagen sind an jedem Arbeitsplatz, an dem Staub erzeugt wird, unverzichtbar, z. B. in der Holz- und Metallverarbeitung, im verarbeitenden Gewerbe, in der Lebensmittelindustrie, in der Pharmabranche und in vielen anderen Industriezweigen. Eine unzureichende Staubkontrolle kann sich auf die Umgebungsbedingungen in Ihrem Betrieb auswirken und zu einer schlechten Leistung der Mitarbeiter und geringerer Produktivität führen. Der Einsatz der richtigen Entstaubungstechnik trägt dazu bei, dass Ihr Arbeitsplatz sauber und produktiv bleibt.
Bei der Auswahl des richtigen Typs und der richtigen Größe der Entstaubungsanlage für Ihre Bedürfnisse sind einige Faktoren zu berücksichtigen:
- Art und Menge des erzeugten Staubs
- Luftstrom oder CFM, der für den spezifischen Prozess erforderlich ist
- Umgebung und Standort (auch drinnen/draußen, falls für die Belüftungs-/NFPA-Anforderungen erforderlich, oder draußen, falls es nicht in die Einrichtung passt)
Wählen Sie den Typ oder die Ausführung der Entstaubungsanlage
Ermitteln Sie die Arten von Staub und/oder Dämpfen, die in Ihrer Einrichtung entstehen. Berücksichtigen Sie die Staubmerkmale (Feuchtigkeit, Temperatur, Form der Partikel und chemische Zusammensetzung). Dies wird Ihnen dabei helfen, den Typ der Entstaubungsanlage zu bestimmen, den Sie benötigen (Patronen-, Schlauchfilter- oder Rillentechnologie). Bitte beachten Sie, dass es in der Regel mehr als eine Option für den "Typ" der Entstaubungsanlage gibt. Andere Überlegungen wie Platz, Zweckmäßigkeit und Kosten spielen ebenfalls eine Rolle. Der Arbeitsablauf oder die Häufigkeit der Anwendung muss berücksichtigt werden. Wenn die Entstaubungsanlage für eine Holzwerkstatt einer Schule bestimmt ist, die nur 3 Stunden pro Tag in Betrieb ist, kann eine einzelne Entstaubungsanlage mit Filterrüttlern die beste Option sein. Wenn es sich um einen schwerindustriellen Prozess mit mehreren Schichten handelt, wäre das nicht unsere Wahl.
Wenn in Ihrer Anlage brennbarer Staub entsteht, müssen Sie dies berücksichtigen, da die NFPA-Anforderungen in Bezug auf Staub den Bedarf an Brand- und Explosionsschutzeinrichtungen bestimmen.
Wählen Sie die Größe
Sobald Sie die Art von Staub und Rauch ermittelt haben, die Sie auffangen müssen, sollten Sie die Anforderungen an den Luftstrom Ihres Systems bestimmen. Dazu werden die Luftstromanforderungen für jede Entnahmestelle (Haube) im System addiert, unabhängig davon, ob es sich um einen direkten Maschinenanschluss oder eine eigenständige Haube handelt. Der erforderliche Luftstrom richtet sich nach der Größe und Bauart der Haube sowie nach der empfohlenen Erfassungsgeschwindigkeit. Die empfohlenen Abscheidegeschwindigkeiten hängen von der Größe und Dichte der Partikel, vom Prozess, der den Staub erzeugt, und von der Toxizität des Materials ab. Höhere Geschwindigkeiten führen zu einem höheren Luftstrombedarf bei einem Prozess. Ein Donaldson-Vertreter kann Ihnen bei der Ermittlung Ihres Luftstrombedarfs helfen, da es schwierig sein kann, diesen zu bestimmen, wenn Sie nicht häufig mit dieser Messung arbeiten.
Sobald Sie den Gesamtluftstrombedarf für Ihre Entstaubungsanlage ermittelt haben, können Sie die Größe auf Grundlage des zuvor gewählten Entstaubungsanlagentyps auswählen. Für alle Entstaubungsanlagen mit Filtern hat Donaldson eine Datenbank, in der wir für viele Staub-/Raucharten ein AMR (Air-to-Media-Ratio) oder eine maximale CFM-Rate (pro Filterelement) empfehlen. Es gibt Überlegungen für leichte/mittlere/hohe Belastungen, die auf der Betriebszeit (Anzahl der Stunden/Tag und Tage/Woche) und der erzeugten Staubmenge basieren.
Zusätzliche Überlegungen
- Wird das System, das die Entstaubungsanlage bedienen soll, in Zukunft wachsen? Wenn dies der Fall ist, sollten Sie bei der Dimensionierung eine gewisse Flexibilität einräumen, indem Sie den künftigen Bedarf berücksichtigen.
- Wird die Entstaubungsanlage als Ersatz für eine bestehende Entstaubungsanlage mit einem bestehenden Kanalsystem verwendet? Wenn ja, sollten Sie nicht davon ausgehen, dass die vorhandene Entstaubungsanlage bzw. der Systemlüfter angemessen dimensioniert war. Überprüfen Sie die Berechnungen der Systemauslegung, um sicherzustellen, dass die vorhandenen Komponenten den aktuellen Anforderungen entsprechen.
- Überlegen Sie, wie viel Material von dem Gerät aufgefangen werden soll und welche Größe der Speicher für den gesammelten Staub haben soll.
- Holen Sie sich unbedingt professionellen Rat ein und wenden Sie sich an einen Donaldson-Filtrationsexperten.
Beispiel-Szenario
Zur Veranschaulichung des Konzepts für die Größenbestimmung einer Entstaubungsanlage haben wir im Folgenden ein Beispiel-Szenario erstellt, das mehrere der oben dargestellten Kriterien berücksichtigt.
Eine kundenspezifische Schreinerei in Indiana verfügt über ein Werk mit 50.000 Quadratmetern Fertigungs-, Montage- und Endbearbeitungsfläche. 25 Mitarbeiter arbeiten in (1) 8-10-Stunden-Schichten, in der Regel 5 Tage pro Woche. Zur Ausstattung der Werkstatt gehören u. a.:
- (3) Tischsägen mit 12-Zoll-Blättern – 350 CFM x 3 = 1.150 CFM
- (1) 24 Zoll breite Hobelmaschine – 1.100 CFM
- (1) 8-Zoll-Abrichthobelmaschine – 440 CFM
- (1) Plattensäge – 350 CFM
- (3) Einzelkopf-Fräser – 350 CFM x 3 = 1.150 CFM
- (1) 3-Kopf-CNC-Router – im Allgemeinen ausgelegt auf 500 CFM pro Kopf = 1.500 CFM
- (1) Kantenanleimmaschine – vom Hersteller festgelegt, angenommen (4) 4-Zoll-Anschlüsse zu je 350 CFM = 1.400 CFM
Für jedes dieser Geräte ist ein Abluftvolumenstrom erforderlich, der entweder vom Maschinenhersteller festgelegt wird (in der Regel über die von der Maschine bereitgestellten Anschlusspunkte) oder durch die von der ACGIH bereitgestellten Normen für industrielle Belüftung bestimmt wird.

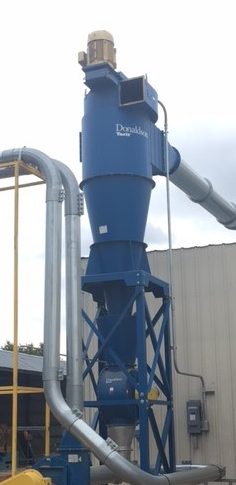

In diesem Beispiel haben wir typische Luftströme von insgesamt 7.090 CFM angegeben. Da es sich um maßgefertigte Schränke handelt, können wir davon ausgehen, dass es sich hauptsächlich um Laubholz und industriell gefertigtes Holz (MDF, furniertes Sperrholz) handelt und dass die Arbeitstage und die Zahl der Beschäftigten im Wesentlichen kontinuierlich sind. Holzstaub ist brennbar, daher würden wir dieses Gerät wahrscheinlich im Freien aufstellen und zur Sicherheit NFPA-konforme Vorrichtungen vorsehen. Angesichts der heterogenen Partikelgrößen, die von den verschiedenen Maschinentypen erzeugt werden, würden wir eine Schlauchfilter-Entstaubungsanlage empfehlen, da sie für diese Anwendung besser geeignet ist. Wenn wir von einem AMR-Wert von 7:1 ausgehen, würden wir uns für eine Pulse-Jet-Entstaubungsanlage mit Dauerbetrieb entscheiden und bräuchten etwa 1.000 Quadratfuß Filterfläche.
Die Wahl der richtigen Größe der Entstaubungsanlage ist wichtig, um die Ausfallzeiten des Systems zu minimieren und Ihren Produktionsplan aufrechtzuerhalten.
