Colectores Cyclone

Separador Económico y Centrífugo para Polvo de Gran Volumen

El colector de polvo Cyclone de Donaldson Torit® está diseñado específicamente para aplicaciones con carga de polvo elevada, alta temperatura y recuperación de productos.Cuenta con un separador mecánico que utiliza la fuerza centrífuga para eliminar las partículas de polvo del aire en aplicaciones industriales. El aire con polvo ingresa en el ciclón y las partículas de polvo se desplazan a través de la pared interna del ciclón. A medida que pierden velocidad, las partículas van descendiendo en el ciclón hasta que caen en el receptáculo inferior.

Descripción General

Una solución económica para una amplia variedad de problemas de colección de polvo
Excelente para aplicaciones con carga de polvo elevada, alta temperatura y recuperación de productos
Se puede utilizar solo, con montaje de filtro de bolsa opcional o como prefiltro.
Aplicaciones desde 510 hasta 22.082 m³/min / 300 hasta 13,000 cfm
Construcción para trabajo pesado de larga vida útil y bajo mantenimiento
Cumple con zona sísmica 6.4 y capacidades de resistencia al viento de 160.9 km/h / 4 y 100 mph
Sección de cono removible para un fácil reemplazo

Explicación del funcionamiento

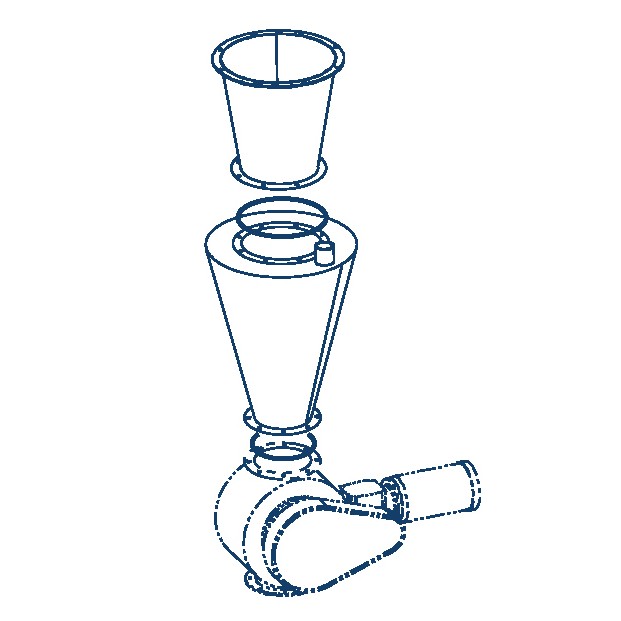

El aire cargado de polvo ingresa a la unidad a través del orificio de entrada y es desviado por un deflector helicoidal. La fuerza centrífuga mueve el polvo pesado al interior de las paredes laterales y lo lleva a la base de la unidad. El aire limpio corre a través del cilindro interno y se descarga a la atmósfera o a filtros posteriores opcionales.

Tabla de Clasificación Múltiple

Modelo	Valor Nominal de Flujo de Aire* (cfm)	Valor Nominal de Flujo de Aire* (m³/h)	Presión Estática Externa ("wg)	Velocidad de Entrada (fpm)	Velocidad de Entrada (m/min)
12	300 - 540	510 - 917	5.6 - 4.1	3580 - 6200	1091.2 - 1889.8
16	860 - 1200	1.461 - 2.038	7.9 - 4.6	4380 - 6135	1335.0 - 1869.9
20-3	1250 - 2000	2,123 - 3,397	7.5 - 3.7	3555 - 5710	1083.6 - 1740.4
20-5	1500 - 2500	2,548 - 4,247	11.4 - 5.0	4290 - 7140	1307.6 - 2176.3
24	1950 - 3500	3,312 - 5,945	13.4 - 4.4	3580 - 6450	1091.2 - 1966.0
30-10	3000 - 4500	5,096 - 7,644	9.9 - 5.0	3820 - 5730	1164.3 -1746.5
30-15	4000 - 5600	6,795 - 9,512	11.0 - 4.9	5100 - 7140	1554.5 - 2176.3
36-20	4300 - 7000	7,304 - 11,891	11.4 - 4.9	4015 - 6540	1223.8 - 1993.4
36-25	4500 - 7500	7,644 - 12,740	14.9 - 6.3	4210 - 7010	1283.2 - 2136.6
36-30	5000 - 8000	8,493 - 13,589	16.1 - 7.1	4670 - 7465	1423.4 - 2275.3
44-40	8000 - 11,500	13,589 - 19,534	15.1 - 5.5	4530 - 6510	1380.7 - 1984.2
44-50	8000 - 13,000	13,589 - 22,082	18.8 - 7.0	4530 - 7360	1380.7 - 2243.3

* Basado en filtros de bolsa limpios.

Opciones de base

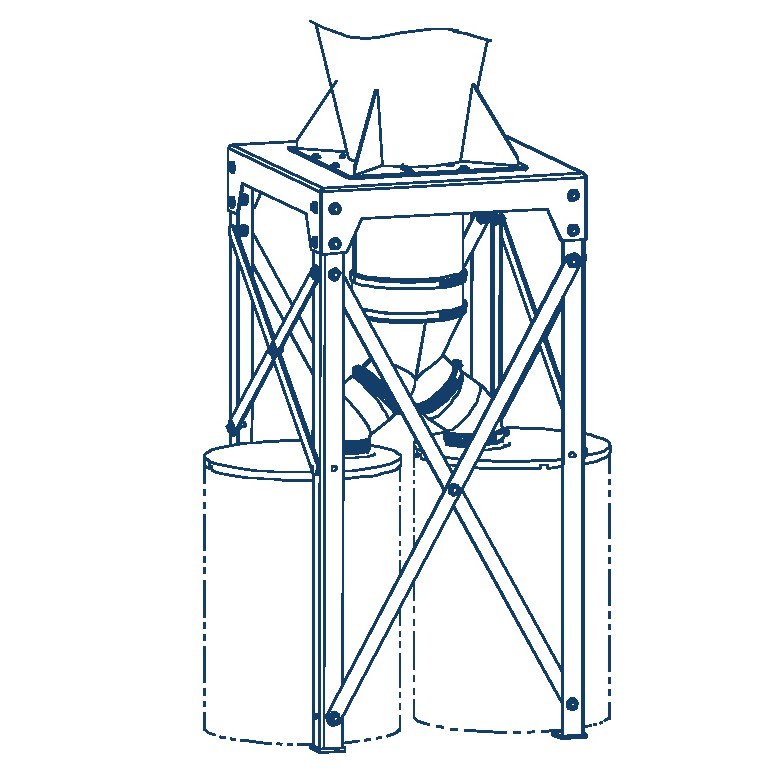

Base de tambor estilo doble tambor de 55 galones (opcional)

Características

Características de Cyclone	Equipos estándar	Equipos opcionales
Ensamble de Entrada
Base de Tambor de 208.2 l / 55 gal para los Modelos 12 Hasta 36
Motor TEFC*
Tolva de 2.9 m³/ 103 ft³ y patas para el Modelo 44
Voltajes 208/230/460/60/3
10 años de garantía
Fuente de Alimentación
Motores a Prueba de Explosión
50 Hz, Motores Monofásicos
Rotores de Ventilador de Aluminio o de Acero

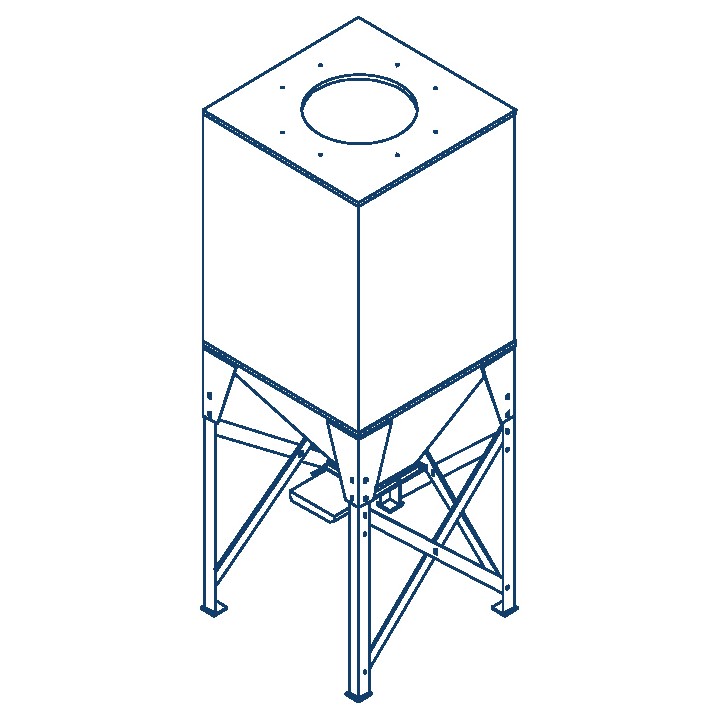

Base de Tolva
Base de Dos Tambores de 208.2 l / 55 gal para los Modelos 20, 24 y 30

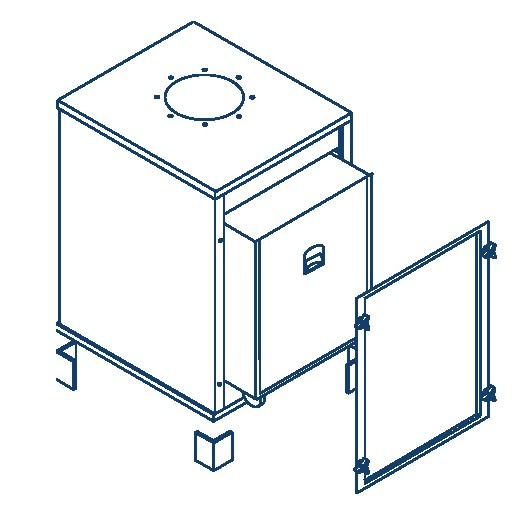

Base Cabinet para los Modelos 12, 16, 20, 24 y 30
Tolva Igualadora
Silenciador
Accesorios de Escape
Atenuador
Opciones de Filtros de Bolsa
Gabinete de Filtro de Bolsa
Ventilación Contra Explosión

*Todos los motores de 60 Hz con 1 HP y más cumplen con las normas EISA y se consideran NEMA Premium® de acuerdo con la Tabla 12-12. NEMA Premium es una marca registrada de National Electrical Manufacturers Association (Asociación Nacional de Fabricantes Eléctricos).
