Descripción general

Las carcasas de filtros de aire de admisión bien diseñadas protegen los componentes críticos de su sistema de turbina de gas contra la ingestión de objetos extraños, la erosión de los álabes, el ensuciamiento del compresor y la corrosión causada por sales, partículas y productos químicos. También ayudan a garantizar un flujo de aire uniforme que favorece el rendimiento confiable de la turbina y la eficiencia operativa.

Donaldson diseña y fabrica estructuras y sistemas modulares de admisión de aire para turbinas grandes (hasta 1.2 millones de cfm/2 millones de m³/h), turbinas pequeñas, microturbinas y compresores industriales para múltiples tipos de combustible. Trabajamos directamente con fabricantes de equipos originales (OEM) de turbinas de gas y con operadores de instalaciones en todo el mundo, desarrollando carcasas de filtros y sistemas a medida, tanto para proyectos nuevos como para modernizaciones.

El entorno operativo de su sistema, la demanda de carga y los objetivos operativos son las consideraciones principales a la hora de determinar la configuración de admisión de aire más adecuada.

Sistemas estáticos

Las casas de filtros de admisión de aire estáticas para turbinas de gas son adecuadas para zonas donde los niveles de polvo son bajos a moderados. Las carcasas de filtros pueden presentar diversas configuraciones y combinaciones de filtros, incluidos prefiltros diseñados para eliminar partículas de mayor tamaño -incluso la humedad- para ayudar a prolongar la vida útil de los filtros finales del sistema. Los filtros finales capturan las partículas finas y los contaminantes antes de que puedan llegar a la turbina o al compresor industrial. Los filtros estáticos cuentan con medios de carga en profundidad que permiten que los contaminantes se depositen en el medio filtrante hasta que la presión diferencial del sistema requiera atención.

Sistemas de limpieza por pulsos

Las Casas de Filtros de Admisión de Aire con limpieza por pulsos para turbinas de gas utilizan ráfagas de aire comprimido para limpiar el medio filtrante. El aire pulsado ayuda a eliminar el polvo y las partículas acumuladas en los filtros. Este sistema de autolimpieza está diseñado para ayudar a mantener un flujo de aire constante limpiando  secciones o módulos de uno en uno. Los filtros del sistema suelen contar con medios de carga superficial que capturan y retienen los contaminantes en la superficie de los medios hasta que el pulso de aire comprimido del sistema elimina el polvo y lo deja caer en la tolva inferior, donde puede volver a pulsarse una vez finalizado el ciclo de limpieza.

GDX

Los sistemas GDX son muy adecuados para entornos operativos exigentes que combinan turbinas de alto flujo de aire y altos niveles de polvo. Los filtros montados horizontalmente capturan las partículas finas y se limpian fácilmente mediante pulsos para permitir intervalos de servicio más largos en función de las condiciones de funcionamiento.

TTD

Los sistemas TTD incorporan filtros montados verticalmente y un diseño de autolimpieza que reduce las necesidades de mantenimiento rutinario. La configuración flexible proporciona una filtración eficaz en una gran variedad de entornos de polvo y carga, incluyendo entornos costeros, urbanos, desérticos y árticos.

Componentes principales de las casas de filtros de admisión de aire para turbinas de gas

• Protección contra la intemperie: campanas de admisión, rejillas, protección antipájaros/insectos
• Prefiltración: filtros gruesos o coalescentes para partículas de mayor tamaño y humedad

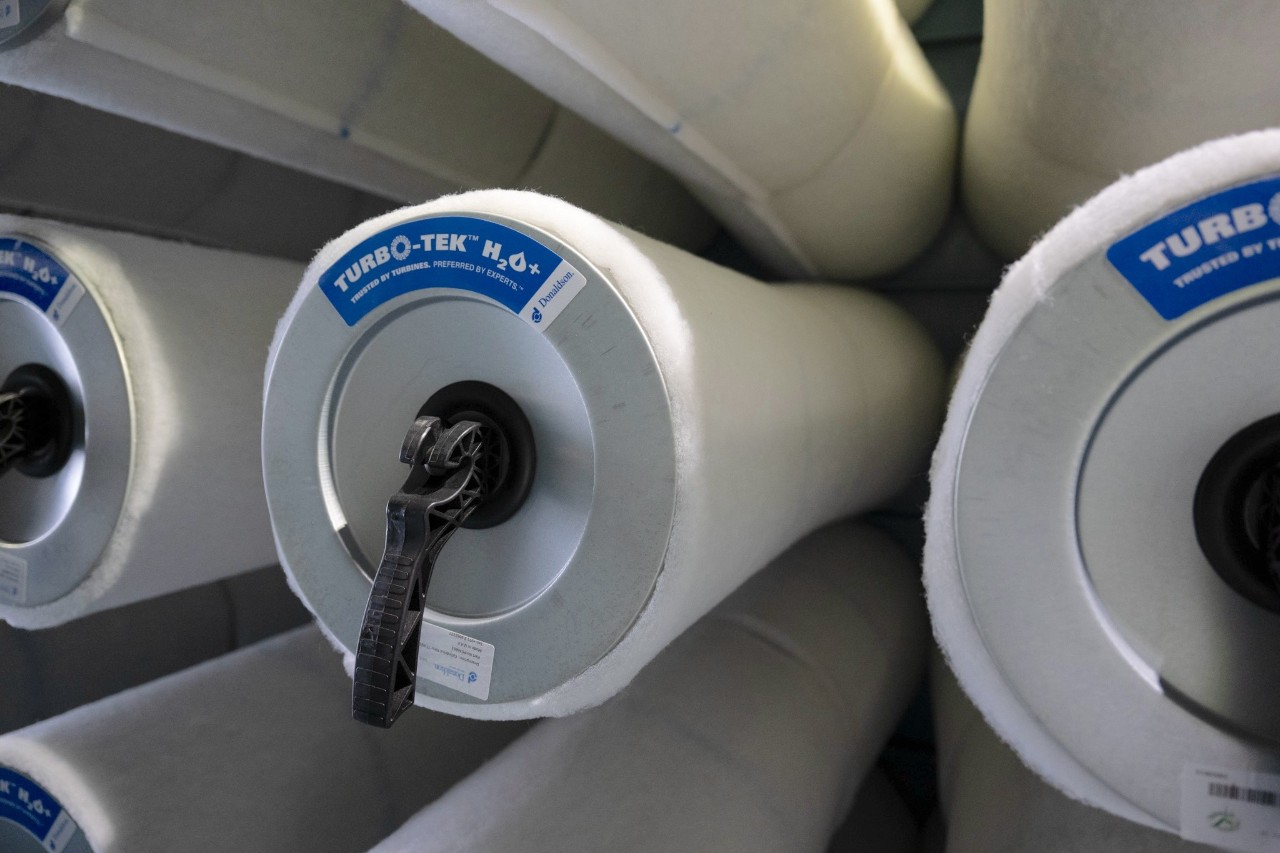

• Filtración final: filtros estáticos de alta eficiencia o elementos de cartucho
• Control de la humedad: aletas marinas, eliminadores de neblina, sistemas de drenaje
• Sistema de limpieza por pulsos (si está equipado): válvulas de pulsos, colectores y controles
• Opciones de calentamiento y enfriamiento: calentadores antihielo, enfriadores evaporativos, módulos de nebulización o de enfriamiento por agua helada
• Control acústico: silenciadores de admisión y paneles de atenuación acústica
• Características estructurales y de acceso: carcasas, pasarelas, puertas de servicio, marcos de filtros
• Monitoreo e instrumentación: manómetros de presión diferencial, sensores de temperatura y humedad

Los ingenieros y técnicos de Donaldson pueden trabajar con usted para recomendarle e instalar soluciones de filtración adaptadas a sus requisitos de eficiencia, demandas de producción y entorno operativo.
