Descripción general

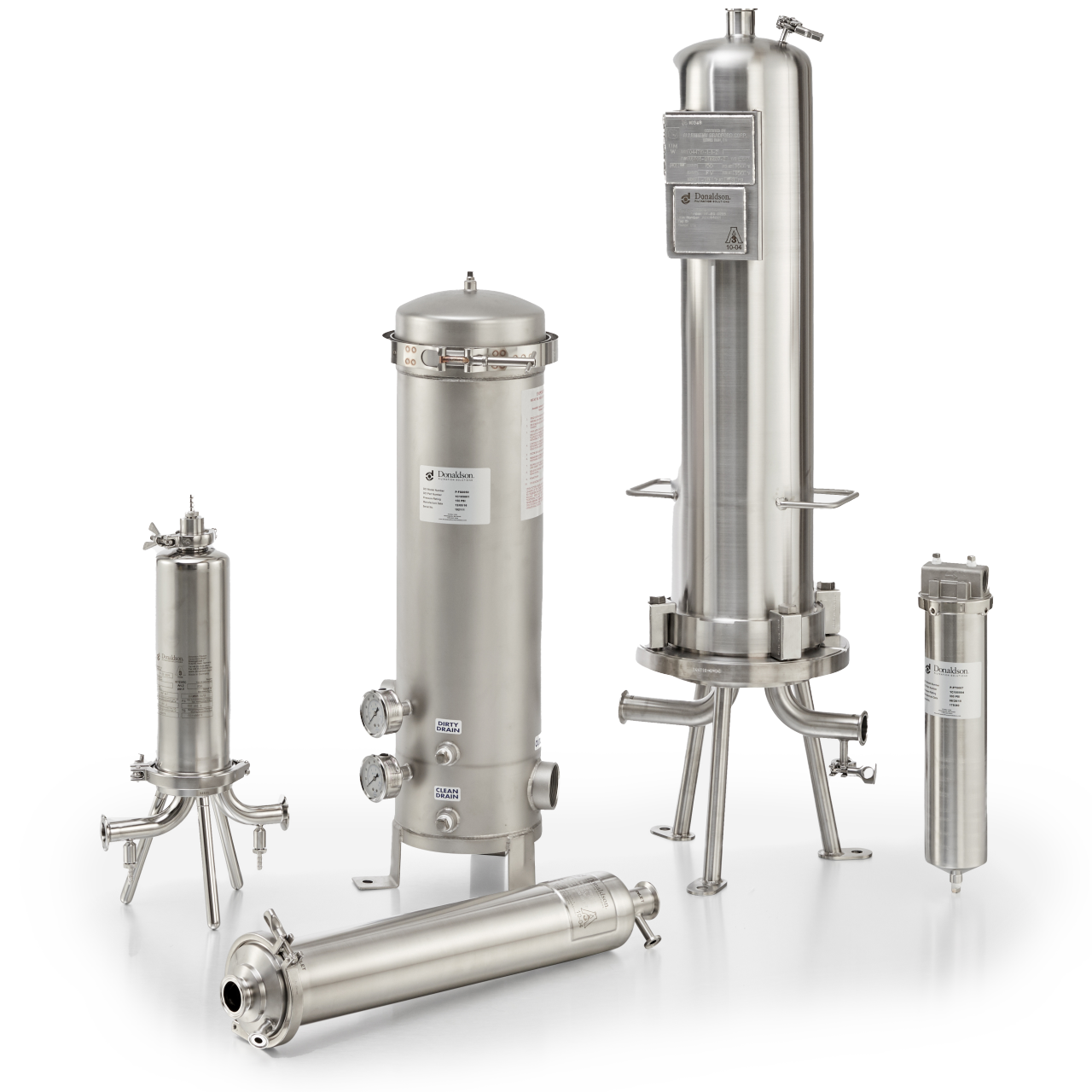

Nuestra gama incluye carcasas sanitarias para filtros de acero inoxidable tipo T, carcasas de filtros en línea de acero inoxidable y carcasas de filtros industriales de cartucho y bolsa de acero inoxidable, todas ellas diseñadas para un flujo eficaz y un mantenimiento sencillo.
Tanto si necesita una carcasa de filtro de líquido estéril como una carcasa de prefiltro de líquido o una carcasa de filtro de líquido industrial, las carcasas de Donaldson se integran perfectamente en su sistema de filtración de líquidos.

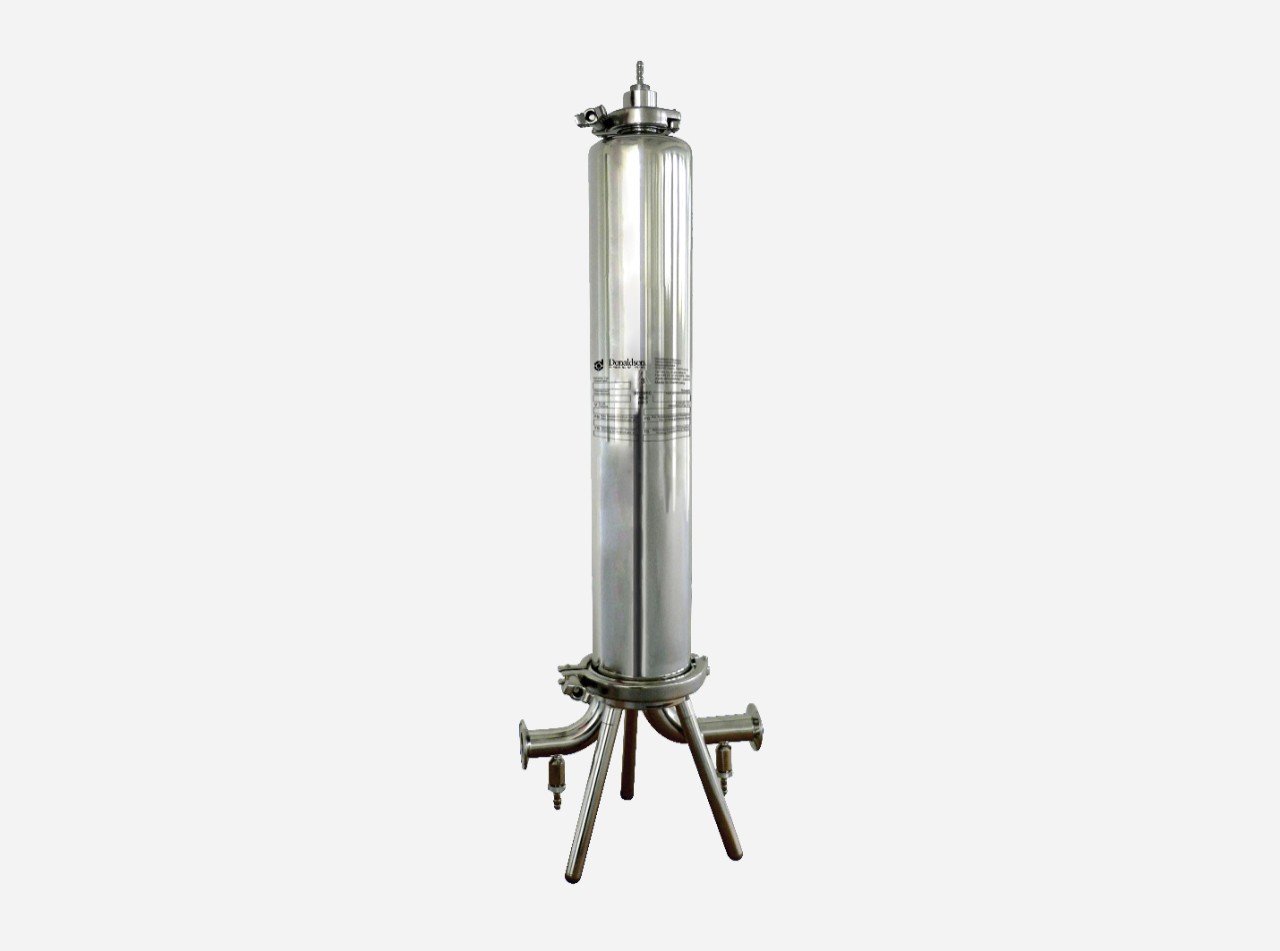

Carcasas para filtros de líquidos PF-EG
Las carcasas sanitarias para filtros de acero inoxidable PF-EG de Donaldson ofrecen el más alto nivel de diseño para aplicaciones de filtración de líquidos. Diseñadas para la filtración de líquidos e ingredientes de proceso en el punto de uso, estas carcasas se pueden configurar con cualquier elemento filtrante para líquidos LifeTec™ de Donaldson con conexión Código 7 para satisfacer sus necesidades específicas.
Las carcasas PF-EG estándar se encuentran disponibles con conexiones de filtro Tri-Clamp® y diversos tamaños y grados de acabado superficial. Diseños personalizados de carcasas sanitarias para filtros disponibles a pedido.
Características
- Opciones con certificación 3-A y ASME
- Rango de capacidad de flujo de líquido de 26,5 a 1.362 lpm/ 7 a 360 gpm
- Estándar 25 mm / 1 pulg. a 76 mm / Tamaños de conexiones de 3 pulg.
- Acabados superficiales micropulidos, electropulidos y pasivados con ácido nítrico disponibles.
- Clasificación de 150 psi a 356 °F / 10 bares a una temperatura de funcionamiento mín./máx. de -25 a +150 °C (-13 a 302 °F), con empaque EPDM estándar, para agua con temperatura desde +1 a 85 °C (33 a 185 °F)
- Cumple con el marco normativo de la FDA, Título 21 del CFR y la regulación 1935/2004/CE
Aplicaciones
- Filtración de agua como ingrediente
- Filtración de jarabes, aromatizantes y concentrados
- Filtración de vino, cerveza y licores
- Filtración de productos lácteos (p. ej., leche, suero y crema)
- Filtración de zumos y refrescos
- Filtración de agua embotellada y bebidas gaseosas
- Filtración final antes de las líneas de embotellado
Carcasas para filtros de líquidos P-FG
Las carcasas para filtros de líquidos P-FG de acero inoxidable de Donaldson están diseñadas para la filtración a granel de líquidos, ingredientes y agua de origen. Sirven como carcasas de filtración primaria para la filtración a granel de líquidos dentro de un proceso. Los puertos de venteo y drenaje permiten realizar el mantenimiento de la carcasa y ponerla en servicio rápidamente.
La carcasa P-FG estándar de Donaldson está fabricada en acero inoxidable 304 o acero inoxidable 316L.
Todas las carcasas incluyen de manera estándar abertura doble y conexiones para elementos filtrantes. También ofrecemos otras opciones de elementos, como elementos filtrantes Código 7 con juntas tóricas 226, pestañas de bloqueo tipo bayoneta y aletas de localización. Nuestra amplia selección de elementos filtrantes para líquidos a granel satisfará las necesidades de su proceso.
Características
- Carcasa económica de acero inoxidable para cartuchos filtrantes de líquidos a granel
- Disponible con cierre de perno articulado para aplicaciones de filtración a alta presión
- Varios estilos de conexión y tamaños disponibles
- Carcasa de filtro diseñada con sello ASME U disponible a pedido
Aplicaciones
- Filtración de agua de proceso
- Filtración de agua mineral
- Filtración de cerveza
- Filtración de vino
- Filtración de refrescos
- Filtración de zumo

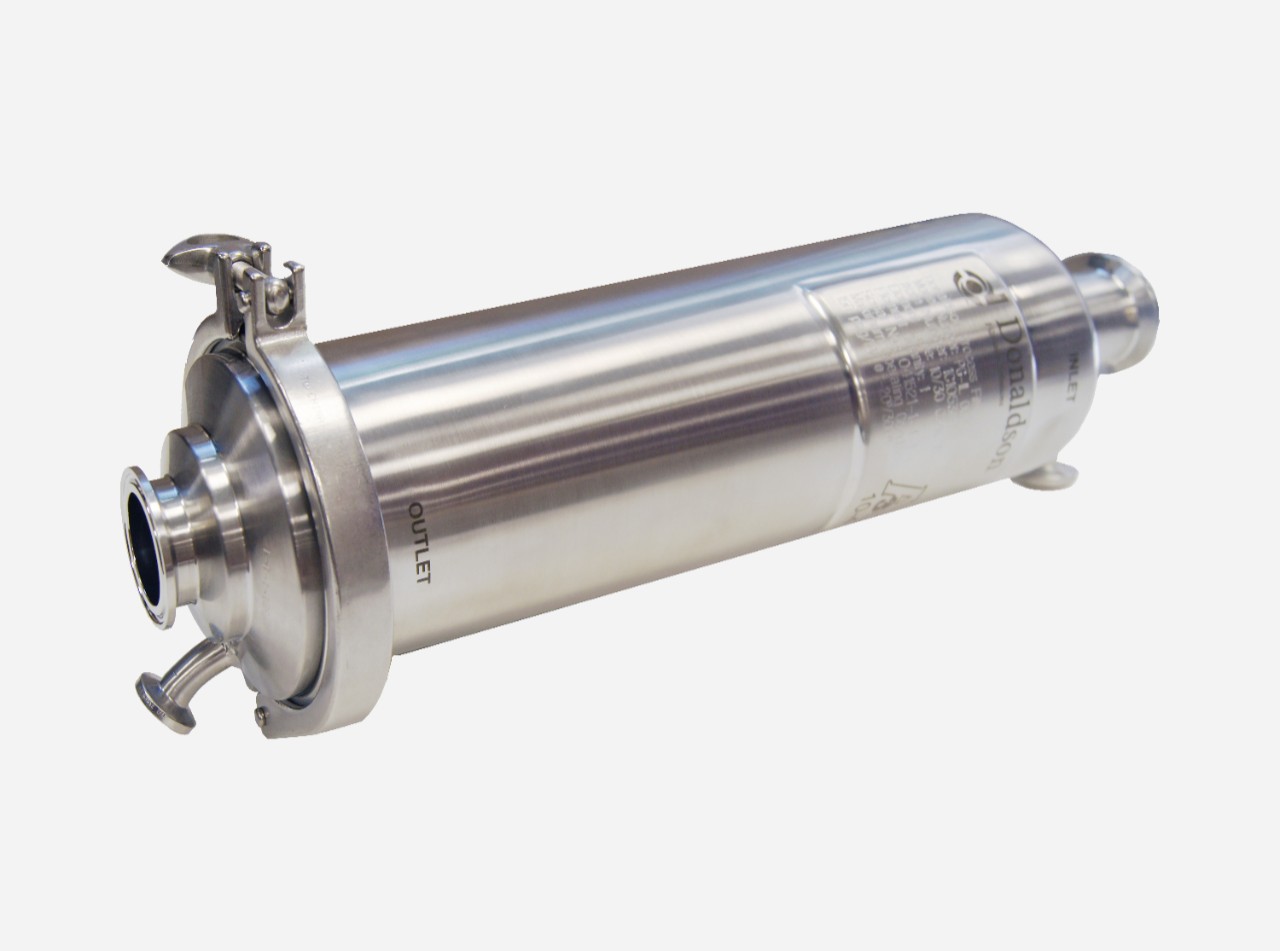

Carcasas para filtros de vapor PG-IL
Las carcasas sanitarias para filtros en línea de acero inoxidable PG-IL de Donaldson están diseñadas para la filtración de líquidos donde las carcasas tradicionales tipo T no resultan prácticas.
El diseño compacto y delgado de las carcasas PG-IL permite instalarlas en espacios reducidos y usarlas en sistemas de filtración de gases o líquidos, en orientación vertical u horizontal.
Equipadas con conexiones de entrada y salida Tri-Clamp® de 1½" y puertos de venteo/drenaje Tri-Clamp® de ½", las carcasas PG-IL cumplen con BPE y cuentan con certificación 3-A y CRN.
Disponibles en cinco tamaños con una capacidad de hasta 91L/min / 24 gpm para los líquidos. Las carcasas estándar vienen con conexiones de elementos Código 7/Código 2.
Características
- Carcasa sanitaria de acero inoxidable conforme a BPE
- Capacidad de hasta 91 L/min (24 gpm) para la filtración de líquidos
- Disponible en 5 longitudes: 5", 10", 20", 30” y 40"
- Acabado superficial interior hasta Ra 15, acabado superficial exterior hasta Ra 32
- Construcción en acero inoxidable 316L, 304 SS disponible a pedido
Aplicaciones
- Filtración final de líquidos antes del envasado
- Filtración de agua de proceso en línea
- Filtración de agua como ingrediente
- Filtración en la mezcla de bebidas
- Filtración de jarabes y saborizantes
- Filtración de cerveza fría y bebidas RTD
- Filtración CIP (limpieza in situ)
Carcasas para filtros de líquidos P-PT
Las carcasas para filtros de líquidos P-PT de acero inoxidable de un solo cartucho de Donaldson están diseñadas para la filtración industrial de líquidos que requiere construcción en acero inoxidable 316L.
El cierre de una sola tuerca proporciona un sello radial positivo y permite reemplazar fácilmente el filtro. El diseño de carcasa tipo T orientada en línea permite una instalación sencilla en espacios reducidos.
Contamos con una amplia selección de filtros para satisfacer los requisitos de compatibilidad y clasificación de micrones.
Características
- Carcasa de acero inoxidable versátil para instalaciones compactas
- Disponible con tipos de conexión NPT, brida y Tri-Clamp®
- Las carcasas estándar están fabricadas para aceptar elementos de Código 7 y 2. Las opciones DOE, Código 3 y otros códigos están disponibles a pedido.
- Construcción de la carcasa de acero inoxidable 316L
Aplicaciones
- Filtración de agua de proceso
- Filtración de refrigerante
- Filtración de solventes
- Filtración de líquidos potables
- Filtración de agua industrial
- Filtración de agua de enjuague CIP (sin contacto con el producto)
- Prefiltración aguas arriba de carcasas sanitarias de filtros

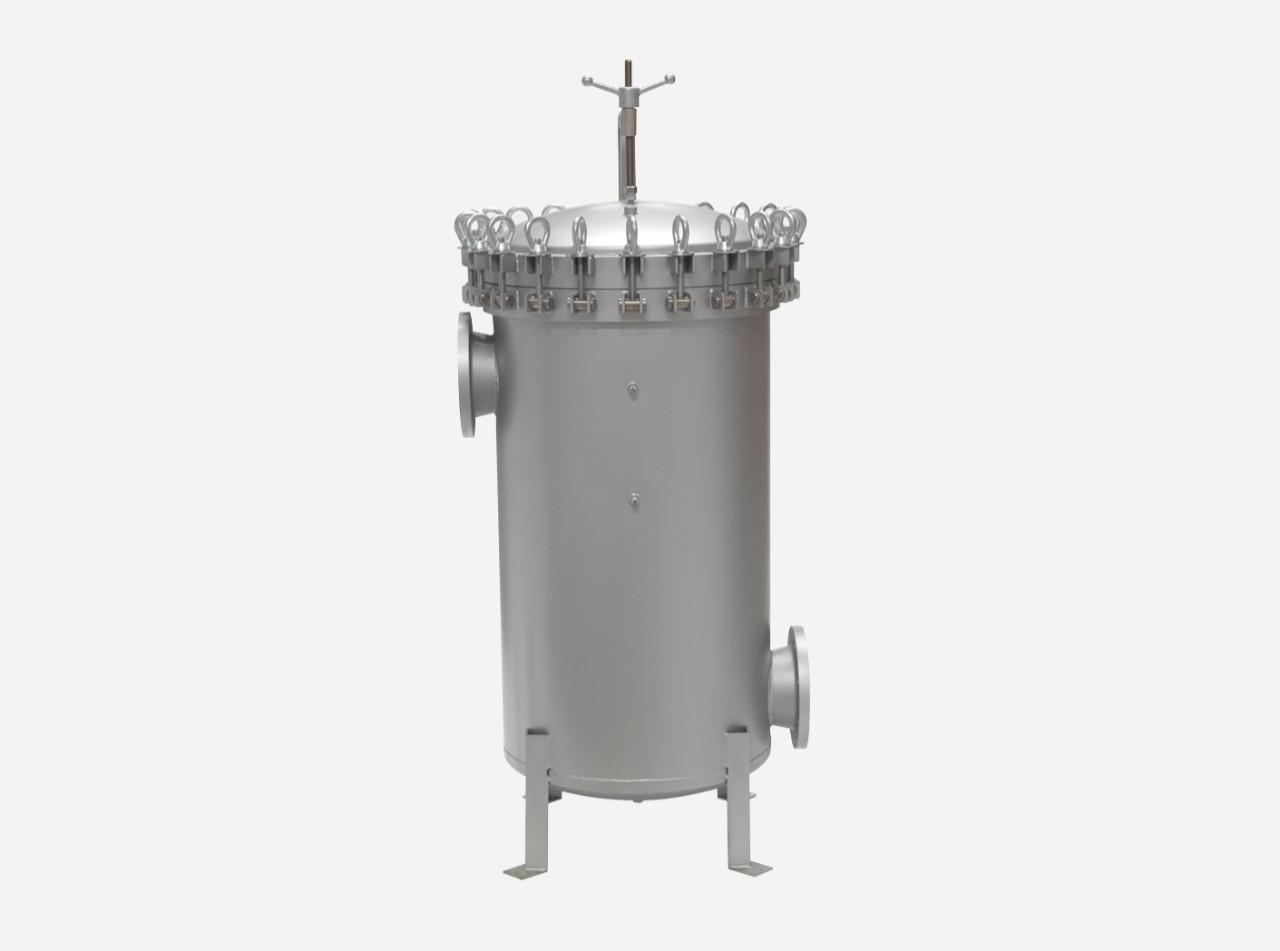

Carcasas para filtros de líquidos L-BH
Las carcasas para filtros de bolsa L-BH de acero inoxidable, de bolsa individual o de múltiples bolsas, de Donaldson están disponibles en acero inoxidable 304 o 316L y están diseñadas para aplicaciones de filtración de líquidos industriales y comerciales.
Las carcasas de bolsa individual para líquidos presentan una construcción resistente para una máxima durabilidad y son una solución confiable para la filtración previa, gruesa y a granel de líquidos.
Las carcasas de múltiples bolsas para líquidos están fabricadas en acero inoxidable de alta resistencia para ofrecer el máximo nivel de durabilidad. Son compatibles con las bolsas de tamaño 2 y constituyen una solución confiable para la filtración previa, gruesa y de líquidos a granel.
Las carcasas de múltiples bolsas están disponibles con cierre de abrazadera para un cambio de bolsa rápido y sencillo o con cierre de perno basculante y davit, ideal para aplicaciones de mayor caudal.
Características
Bolsa individual
(carcasas de bolsas tamaño 1 2):
- Disponible en acero inoxidable 304 o 316L
- Cierres de abrazadera o de perno basculante
- Resorte de compresión de acero inoxidable para un sellado positivo de la bolsa
- Conjunto de patas ajustables de acero inoxidable
- 6.4 mm / 1/4 pulg.: puertos para manómetro FNPT y 127 mm / 1/2 pulg.: puerto de drenaje FNPT
Bolsas múltiples
Carcasa con cierre de abrazadera:
- El cierre de abrazadera permite cambiar la bolsa de forma rápida y sencilla
- Presión nominal de 10.3 bar / 150 psi hasta 121 °C / 250 °F
- Conexiones bridadas de 76.2 mm / 3 pulg.
Carcasa con cierre de perno basculante:
- El cierre de pernos basculantes de servicio pesado y el conjunto de brazo davit son ideales para aplicaciones de mayor caudal
- Perfil bajo para facilitar el cambio de bolsa
- Presión nominal de 10.3 bar / 150 psi hasta 149 °C / 300 °F
- Las tuercas de ojo y la manija del brazo davit están zincadas para evitar el agarrotamiento.
