Downflo® Oval

El colector de emanaciones y polvo tipo cartucho Donaldson Torit Downflo® marca el estándar para la colección industrial de polvo, ya que proporciona un incremento del 25% de capacidad de flujo de aire, un paso mejorado de flujo de aire y un incremento del 29% de presión de limpieza por pulsos. Estas unidades compactas de alta eficiencia utilizan los filtros tipo cartucho de forma ovalada altamente eficaces, especialmente ideales para filtrar el polvo submicrónico.

Una Familia de Supertriunfadores

La familia de colectores de polvo Downflo Oval (DFO) de alto rendimiento proporciona hasta el 25% más de capacidad de filtración que otros colectores tipo cartucho del mismo tamaño. Impulsado por la tecnología propietaria de filtración de nanofibra, Ultra-Web®, el DFO ofrece aire más limpio, hasta el doble de vida útil y mayores ahorros en costos.

Un colector más pequeño ayuda a minimizar el precio de compra inicial, reducir los costos de reemplazo de filtro y deja libre una valiosa superficie del piso de fabricación.

El DFO ofrece las siguientes ventajas:

  • Menor costo inicial por metro cúbico de aire por hora (m3/h) / cubic foot of air per minute (cfm)
  • Mayor eficiencia: aire más limpio
  • Menor caída de presión: mayor ahorro de energía
  • Menos cambios de filtros
  • Costos reducidos de disposición de filtros
  • Fácil instalación del sistema
  • Menos mantenimiento


Rendimiento Superior a Todos los Demás Colectores

Los colectores DFO ofrecen algunos beneficios significativos que los distinguen de los demás colectores disponibles en el mercado actual.

Fáciles de usar
Las manijas de rápida liberación facilitan la remoción sencilla de la cubierta y un acceso más rápido al filtro.

Compactos
Configuraciones más pequeñas para aplicaciones que requieren un máximo de eficiencia de limpieza en espacios aún más reducidos.

Poderosos
Los colectores DFO proporcionan 25 por ciento más capacidad que otros colectores de polvo del mismo tamaño.

Económico
El sistema patentado de limpieza de filtro ExtraLife tiene un promedio de hasta el 30% de incremento de energía de limpieza por pulsos para ofrecer una capacidad de limpieza sin igual.

Innovadores
Los exclusivos filtros tipo cartucho ovalados Ultra-Web proporcionan la vida útil más prolongada y la mayor eficiencia de filtración del mercado, lo que disminuye los costos.

La Exclusiva Forma Ovalada Ayuda a Obtener una Mayor Capacidad de Flujo de Aire.

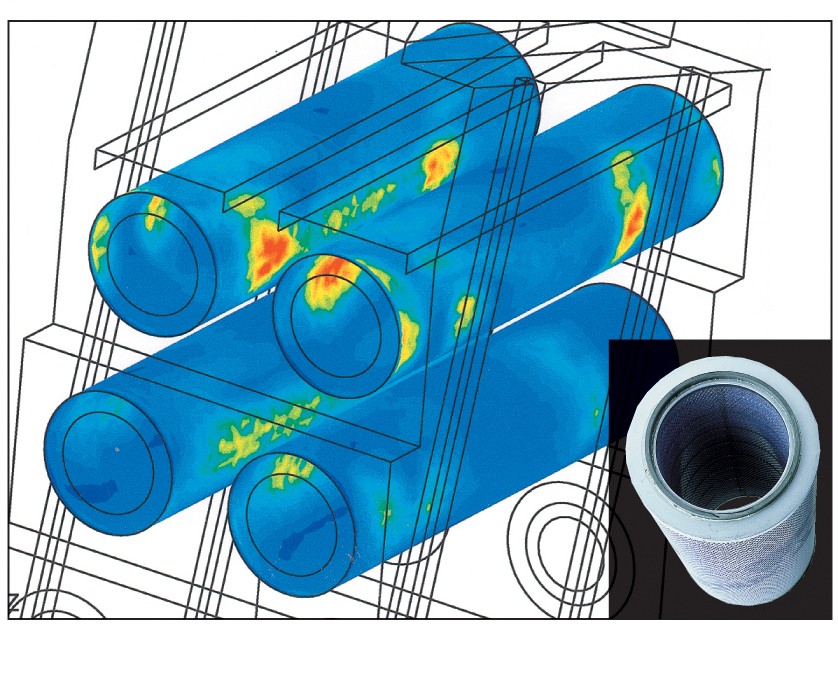

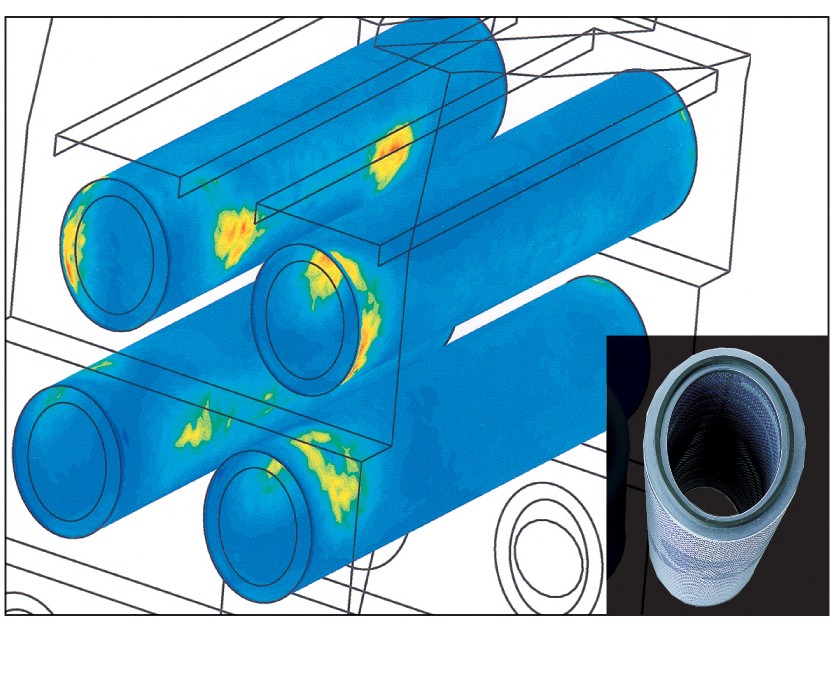

El diseño del filtro Downflo Oval refleja el compromiso de Donaldson Torit con el desarrollo y con la investigación técnica. Los filtros de forma ovalada de alto rendimiento manejan hasta un 25% más de flujo de aire sin incrementar las velocidades, lo que puede causar abrasión del filtro. El sofisticado software de modelado de flujo de aire FLUENT® reveló que los filtros tipo cartucho de forma ovalada tienen menos áreas de alta velocidad, lo que hace que sea menos propenso a la abrasión de los medios y tenga una vida útil más prolongada.


Consulte Filtros tipo Cartucho >>


Colector Estándar:

Downflo® Oval

Los Adelantos en Flujo de Aire Ofrecen una Mayor eficiencia de Filtración.

Debido al sofisticado modelado computarizado para la dinámica del fluido, los mecanismos estructurales y la acústica, los modelos DFO 1-1, 2-2 y 3-3 se posicionan en una clase técnica incomparable. La siguiente ilustración (izquierda) muestra cómo el Software de Modelado de Flujo FLUENT mejoró la distribución uniforme de la velocidad del aire a través del modelo DFO 3-3. El Software de Análisis de Estructura ANSYS® que se muestra a continuación (derecha) demuestra los niveles de tensión y deflexiones más bajos para el modelo DFO 3-3 bajo presiones operativas típicas.

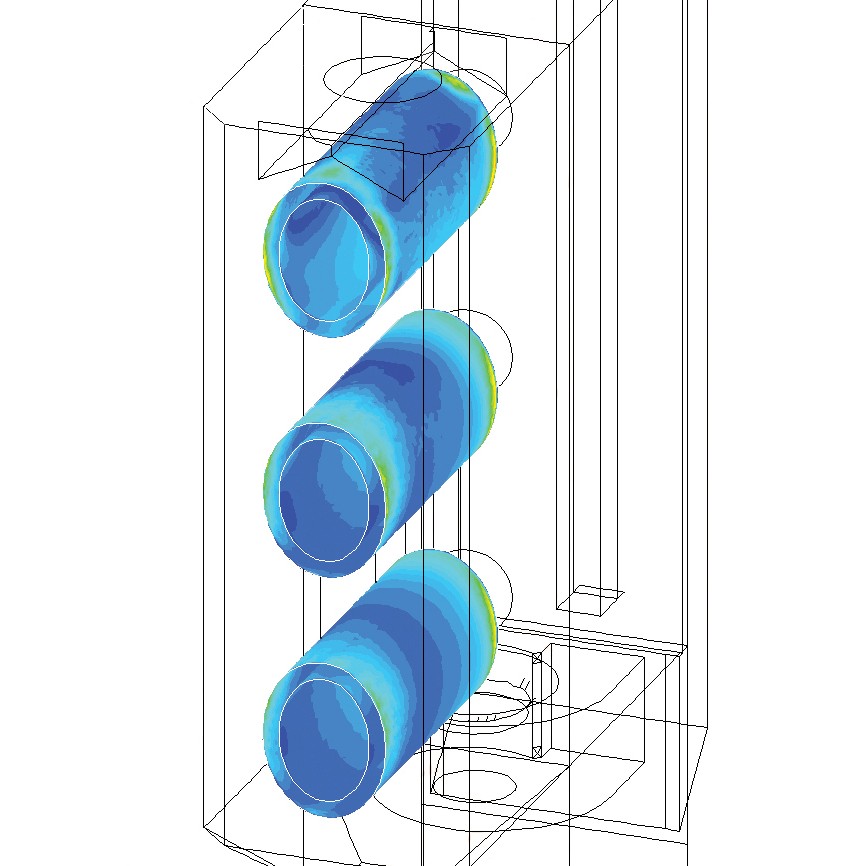

Distribución de la velocidad del aire del DFO 3-3

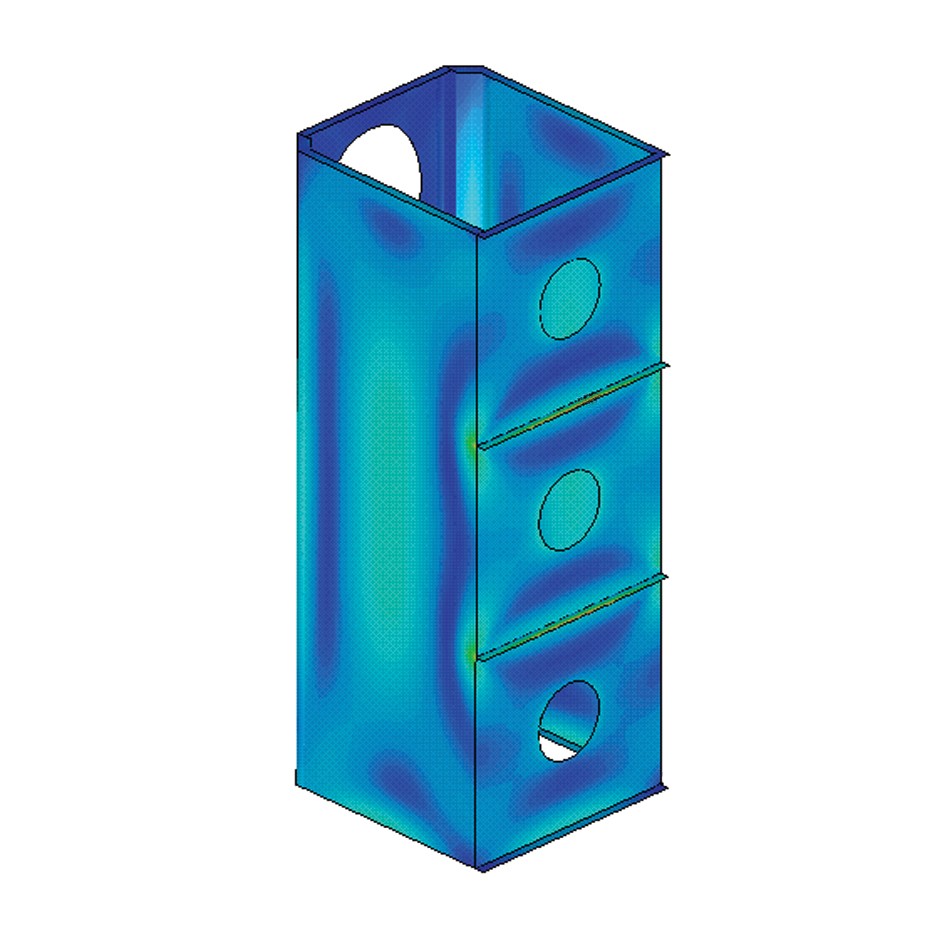

Modo de deflexiones y estrés del DFO 3-3

Paredes laterales convexas

Los descubrimientos técnicos mejoran el desempeño de filtración y prolongan la vida útil del filtro. Un nuevo diseño de gabinete con paredes laterales convexas facilita el paso del flujo de aire e incrementa el área de corte transversal del gabinete. Las paredes laterales convexas proporcionan más espacio entre los filtros, disminuyen las velocidades del gabinete y reducen el potencial de abrasión del medio.

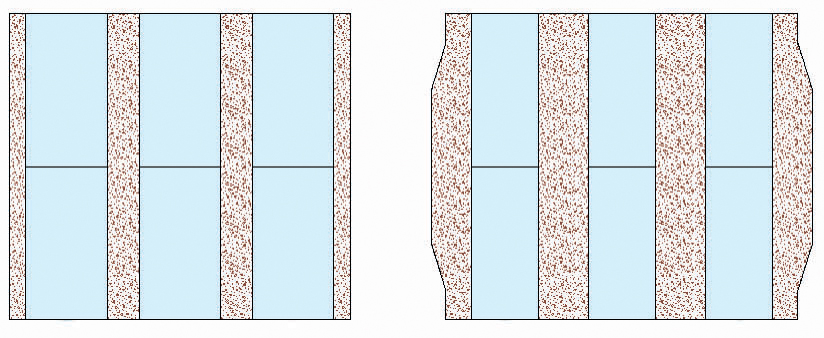

Área Transversal de la Cámara de Aire Sucio del Colector

Colector estándar (izquierda) en comparación con el colector Downflo Oval (derecha)
DFO con Sistema de Limpieza ExtraLife

Tecnología de limpieza por pulsos

El sistema de limpieza de filtro ExtraLife utiliza la tecnología patentada de limpieza por pulsos diseñada por computadora para "expulsar" el polvo de la superficie del filtro, lo que mejora la eficiencia de filtración y prolonga la vida útil del filtro. Las líneas rojas en la imagen muestran el incremento de presión en el frente del filtro Downflo que genera el sistema ExtraLife. La línea azul muestra la huella de pulsos del colector tipo cartucho estándar.

Gradientes de pulsos generada por el Downflo estándar durante la limpieza por pulsos en comparación con las gradientes generadas por el Downflo con el sistema de limpieza ExtraLife (rojo).

DFO 1-1, 2-2, 3-3

Diseño del colectorEquipos estándarEquipos opcionales
Construcción de acero dulce
Fuentes de alimentación integrales de alto desempeño
Tolva sin reborde
Entrada
Tapas de rociadores
Sistema de limpieza de filtros ExtraLife
Cubiertas de acceso de remoción rápida
Silenciador de escape integral
Regulador del flujo de aire
Construcción de acero inoxidable
Modelos protegidos contra explosión
Fuentes de alimentación estática alta
Regulador de entrada
Orificio de entrada resistente a la abrasión (AR)
Cabezales rociadores
Brazos de extracción (7, 10, 14)
Paquetes de ruedas
Kit de extracción de bolsas (filtro y descarga)
Kit de Bolsa de Entrada/de Salida (Filtro y Descarga)



Filtros tipo cartuchoEquipos estándarEquipos opcionales
Ultra-Web (MERV* 15)
Ultra-Web SB (MERV* 15); Ultra-Web AS (MERV* 15); Fibra-Web (MERV 14); Ultra-Tek (MERV 12); Thermo-Web (MERV 14); Torit-Tex (MERV 16)
Filtros secundarios HEPA/ASHRAE



Sistema de pinturaEquipos estándarEquipos opcionales
Recubrimiento en polvo aplicado electroestáticamente con acabado texturizado de poliéster TGIC (película seca de 2 milésimas de espesor) en el interior y en el exterior. El sistema de pintura pasó la prueba de neblina salina de 350 horas.
Color personalizado
Recubrimiento para Entornos Adversos
Recubrimiento epoxi



Descarga de tolva Equipos estándarEquipos opcionales
Paquete de cubos de 10 galones
Paquete de cubos de 10 galones con mecanismo sellador
Contenedor de polvo de 25 galones



Controles eléctricos, medidores y gabinetesEquipos estándarEquipos opcionales
Medidor Magnehelic**
Limpieza en tiempos muertos automática o manual
Gabinete solenoide en NEMA 12
Control Delta P continuo a pedido
Gabinete solenoide en NEMA 9
Controles del arrancador



GarantíaEquipos estándarEquipos opcionales
10 años de garantía



DFO 2-4 a 4-128

Diseño del colectorEquipos estándarEquipos opcionales
Construcción de acero dulce
Sistema de limpieza de filtros ExtraLife
Cubiertas de acceso de remoción rápida
Entradas
Tolva sin reborde
Tapas de rociadores
Construcción de acero inoxidable
Construcción para alta temperatura
Modelos protegidos contra explosión
Ventiladores de propulsión directa
Silenciadores de escape y de cámara
Orificio de entrada resistente a la abrasión (AR)
Módulos de administración del aire
Cámara de aire sucio extendido
Tolva de pendiente lateral
Tolva de 2 módulos
Cabezales rociadores
Plataforma de servicio (conforme a las normas de la OSHA)
Paquete de reguladores
Indicador de tambor lleno Sentry completo
Cámara de aire limpio recubierta
Kit de extracción de bolsas (filtro y descarga)
Kit de Bolsa de Entrada/de Salida (Filtro y Descarga)



Filtros tipo cartuchoEquipos estándarEquipos opcionales
Ultra-Web (MERV* 15)
Fibra-Web (MERV 14); Ultra-Tek (MERV 12)
Ultra-Web SB (MERV* 15); Ultra-Web AS (MERV* 15); Fibra-Web (MERV 14); Ultra-Tek (MERV 12); Thermo-Web (MERV 14); Torit-Tex (MERV 16)
Filtros secundarios HEPA/ASHRAE



Sistema de pinturaEquipos estándarEquipos opcionales
Interior recubierto con imprimación
Acabado texturizado de múltiples capas de pintura con desempeño de neblina salina de 2000 horas
Recubrimiento de tareas premium
Recubrimiento epoxi



Descarga de tolvaEquipos estándarEquipos opcionales
Manguera y cubierta de tambor
Compuertas deslizables
Válvulas rotativas y transiciones
Transportadores helicoidales



Controles eléctricos, medidores y gabinetesEquipos estándarEquipos opcionales
Caja de control con temporizador en gabinete NEMA 4
Controles de Medidor Minihelic**
Control Delta P, control Delta P Plus
Montaje de control Dustronix
Paneles personalizados
Medidor Photohelic®** Estándar y Resistente a la Intemperie
Kit básico para el clima frío
Kit para trabajos pesados en clima frío
Gabinete solenoide (NEMA 7 y 9)



GarantíaEquipos estándarEquipos opcionales
10 años de garantía

*El valor de eficiencia mínima informado (MERV) de este cartucho de filtro se determinó mediante la prueba de laboratorio independiente, conforme a los estándares de prueba de ASHRAE 52.2 (2007). La clasificación MERV se determinó a una velocidad de entrada de 36 metros por minuto/118 pies por minuto y un carga de hasta 101.6 mm/4 pulg. según el medidor de agua. La eficiencia real de cualquier cartucho de filtro variará según los parámetros de aplicación específicos. Todo afecta la eficiencia de filtración: la concentración de polvo, el flujo de aire, las características de las partículas y los métodos de limpieza por pulsos. MERV 15 está disponible solo en Estados Unidos.
** Magnehelic y Photohelic son marcas registradas de Dwyer Instruments, Inc.

La Tecnología Ultra-Web Permite Fabricar Filtros que Ofrecen

La tecnología comprobada y propietaria Ultra-Web proporciona una vida útil de filtro más prolongada, un aire más limpio y un mayor ahorro en costos.

Colector de polvo Downflo Oval (DFO)

Este colector de polvo de alto rendimiento proporciona hasta el 25% más de capacidad de filtración que otros colectores tipo cartucho del mismo tamaño.

Cambio de Filtro Downflo Oval DFO

El Downflo Oval, DFO, permite cambios de filtro fáciles gracias su diseño con manija de liberación rápida.
