WSOFlex

Cechy

• Rozwiązania 3 w 1 do rozpuszczalnych w wodzie, czystych olejów i dymów oleistych
• Wybór technologii koalescencyjnych mediów filtracyjnych (Dryflo® lub Synteq XP™) w zależności od potrzeb filtracyjnych
• Opcjonalna 3-stopniowa filtracja o wysokiej wydajności w celu skutecznego objęcia określonych zastosowań
• Krzyżowy przepływ dla lepszego drenażu i dłuższej żywotności filtra
• Czystsze środowisko pracy dla maksymalnej wydajności
• Budowa o zerowych wyciekach pomaga zmniejszyć ryzyko zagrożeń związanych z mgłą
• Szybkie i łatwe wymiany filtrów — minimalny kontakt pracowników z zebranym olejem
• Przewidywalna konserwacja dzięki programowalnym alertom ΔP
• Opcja montażu na maszynie i stojakach podłogowych

WSOFlex został specjalnie zaprojektowany pod kątem wymagań związanych z obróbką na mokro.

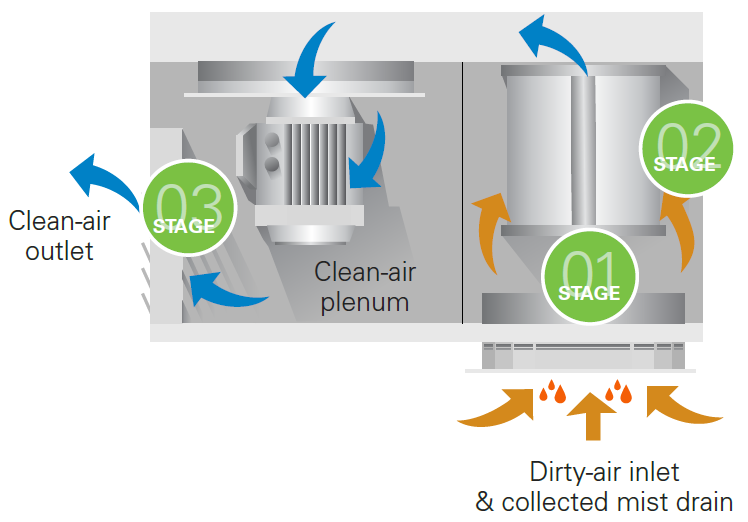

Maksymalnie trzy etapy filtracji współpracują w celu oczyszczenia powietrza, koncentrując się na maksymalnej wydajności i niskich kosztach konserwacji.

Etap 1

Zanieczyszczone powietrze dostaje się do kolektora mgły WSOFlex przez wlot zanieczyszczonego powietrza, znajdujący się na dole urządzenia.

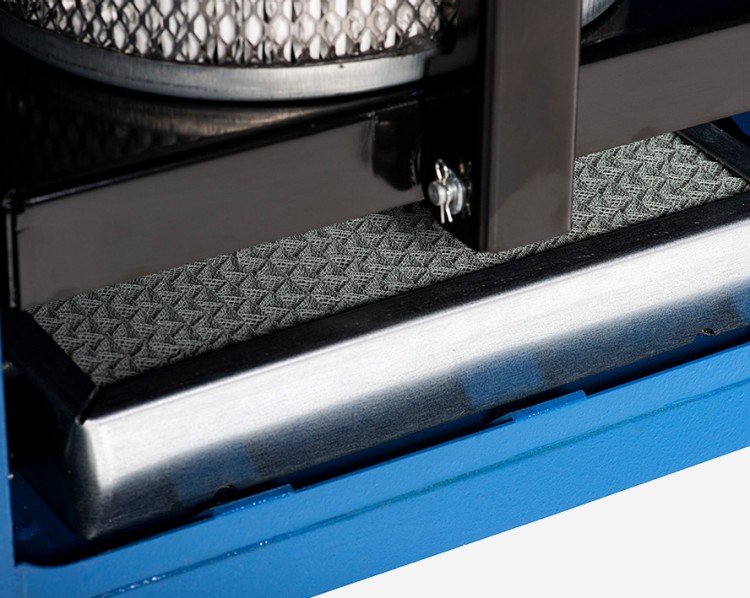

Powietrze przechodzi następnie przez filtr wstępny, który jest przeznaczony do zbierania i łączenia dużych kropelek i cząstek. W zależności od zastosowania można wybrać inny filtr wstępny pierwszego stopnia.

• Metalowa siatka druciana do większości mgieł rozpuszczalnych w wodzie
• Cienkie metalowe sito do ciężkich cząstek
• Siatka polipropylenowa do ciężkich cieczy

Etap 2

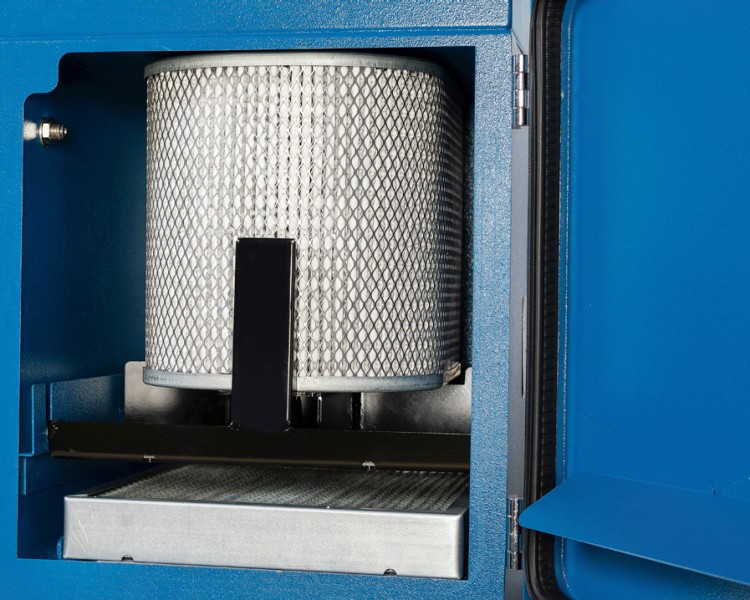

W tym momencie powietrze wciąż zawiera małe kropelki mgły. Wkład filtracyjny jest sercem kolektora mgły, ponieważ zapewnia, że tylko czyste powietrze jest zwracane do środowiska zakładu. Filtr jest ustawiony pionowo, umożliwiając odpływ kropelek i zbieranie dodatkowych cząstek stałych ze strumienia powietrza.

Gdy cząsteczki mgły łączą się, kropelki stają się wystarczająco duże, aby spływać po wkładzie filtracyjnym. Przefiltrowane powietrze wychodzi przez wylot czystego powietrza i może zostać ponownie wprowadzone do środowiska.

Wybierz odpowiedni filtr dla swojego zastosowania:

• Dryflo najlepiej nadaje się do zastosowań z użyciem rozpuszczalnych w wodzie chłodziw.
  Typowy rozmiar cząstek: 2–20 mikronów


• Synteq XP jest specjalnie zaprojektowany do mgły z czystego oleju i dymu obróbkowego.
  Typowy rozmiar cząstek: 0,07–5 mikronów

Etap 3

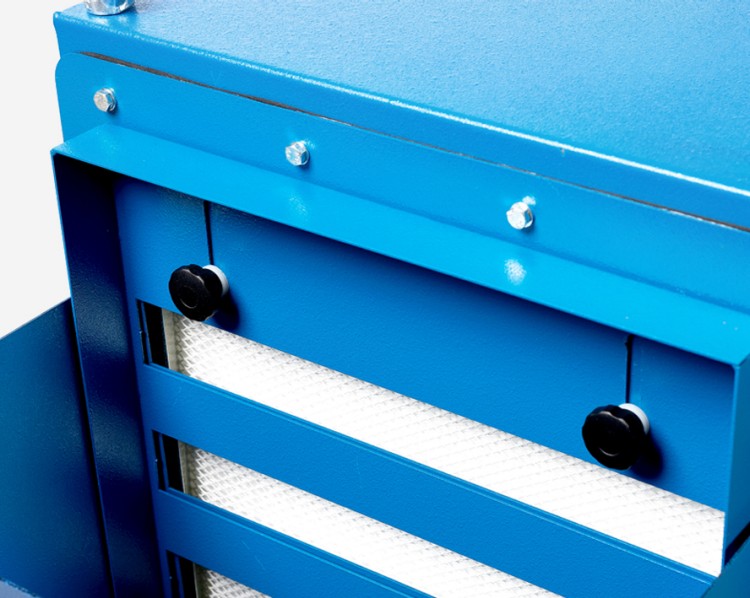

Do zastosowań, które wytwarzają bardzo drobne cząstki lub dym, lub gdy pracownicy są bezpośrednio narażeni na powietrze wylotowe z systemu zbierania, zalecany jest filtr HEPA. Przy znamionowej skuteczności wynoszącej 99,97% dla cząstek o wielkości 0,3 mikrona jest to ostatni krok do doskonałości filtracji.

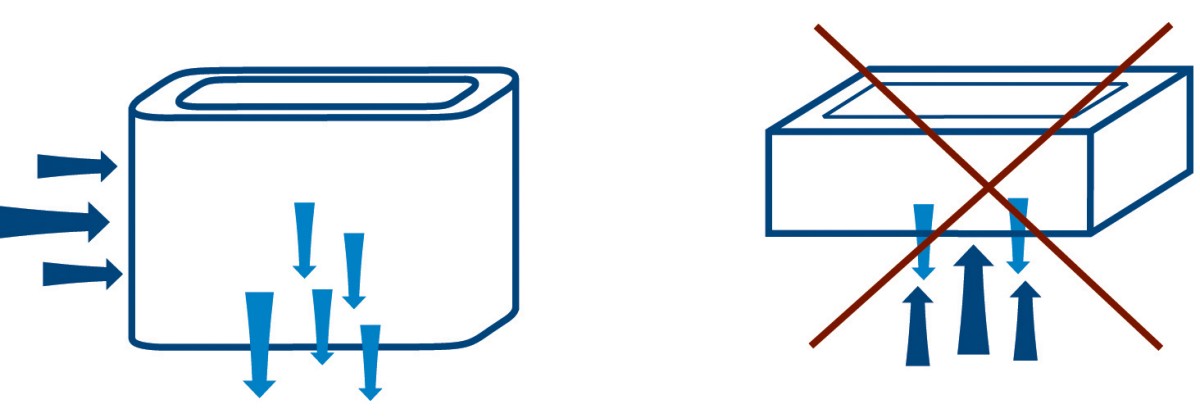

Przepływ krzyżowy

Konstrukcja filtra z przepływem krzyżowym dla lepszego drenażu oznacza dłuższą żywotność filtra. Zanieczyszczone powietrze przepływa poziomo przez ścianki filtra w WSOFlex, prostopadle do drenażu zebranej i połączonej mgły.

Taka konstrukcja sprzyja optymalnemu drenażowi, co wydłuża żywotność filtra i zwraca zebrany płyn chłodzący do ponownego użycia. Konwencjonalne kolektory mgły mają konstrukcję ze strumieniem wznośnym, która utrudnia drenaż i powoduje krótką żywotność filtra.
