Przegląd

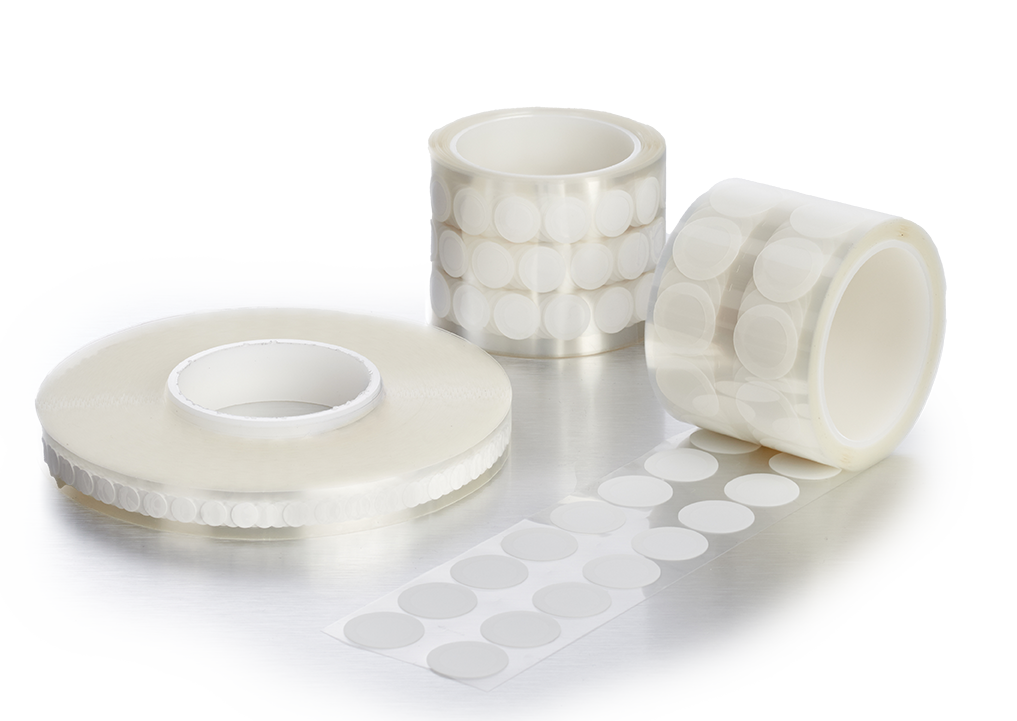

Wentylacje ochronne obudów typu Press-Fit służą do ochrony obudów i urządzeń przed cząstkami stałymi, wodą, olejami i innymi płynami bez negatywnego wpływu na ich działanie. Składają się z materiału filtracyjnego i reagującego na ciśnienie pierścienia klejącego do zabezpieczenia otworu wentylacyjnego urządzenia.

Nasze wciskane otwory wentylacyjne są odporne na wodę, oleje i inne zanieczyszczenia dzięki opcjom hydrofobowym i oleofobowym. Dostępne w standardowych lub niestandardowych rozmiarach, wiele z nich zawiera naszą opatentowaną membranę Tetratex™ ePTFE i warstwy nośne z polietylenu, nylonu lub włóknin, zapewniając niezawodną ochronę i elastyczność w trudnych warunkach.

Charakterystyka

  • Dostępna szeroka gama przepływów powietrza
  • Wyrównanie ciśnienia — duży zakres rozmiarów obudów
  • Eliminuje konieczność kosztownego, hermetycznego uszczelnienia
  • Odpycha wodę, oleje i inne płyny
  • Klasy olejoodporności od 1 do 8
  • Stopień ochrony IP do IP69K
  • Łatwa integracja zastosowań i urządzeń
  • Dostępne są standardowe i niestandardowe rozmiary i kształty
  • Ciśnienie wejściowe wody (WEP) do 70 PSI
  • Dostępne są również wentylacje ochronne typu Weld-Fit (nieprzylepne) do wbudowania w urządzenie

Dostępne standardowe materiały

  • Wśród licznych opcji znajduje się opatentowana przez Donaldson membrana Tetratex™ ePTFE. Wiele z nich obejmuje warstwę nośną wykonaną z tkaniny, włókniny i materiałów wytłaczanych, takich jak nylon, poliester, polipropylen i poliester/polietylen.
  • Dostępne są wersje hydrofobowe i oleofobowe
  • Ciągły zakres temperatur pracy: Od -40°C do 150°C / od -40°F do 302°F
  • Wybrane materiały wytrzymują krótkoterminowo działanie temperatur do 260°C / 500°F
  • Karty katalogowe materiałów dostępne na żądanie

Opakowanie

  • Wyprodukowane, sprawdzone i zapakowane w pomieszczeniu bezpyłowym
  • Zazwyczaj dostarczane w formie rolki na rdzeniach z polietylenu
  • Rolka zapakowana w worek do pomieszczeń bezpyłowych, o ile nie określono inaczej

Instrukcje obsługi

  • Podczas posługiwania się podzespołami wentylacyjnymi nosić rękawice lub używać okrągłych szczypców
  • Powierzchnie montażowe powinny być czyste i wolne od oleju, cząstek stałych i innych zanieczyszczeń
  • Wentylacje powinno się montować na płaskich, pionowych powierzchniach, gdzie nie będą się gromadzić płyny ani inne zanieczyszczenia
  • Podczas korzystania z automatycznego dozownika materiału wentylacyjnego postępować zgodnie z instrukcjami dla tego dozownika
  • W przypadku ręcznego dozowania materiału wentylacyjnego zwijać warstwę pod materiałem wentylacyjnym do momentu, w którym materiał znajdzie się poza warstwą i będzie łatwo dostępny
  • Nie podnosić materiału wentylacyjnego z warstwy ani nie składać materiału, gdyż może to doprowadzić do jego uszkodzenia

Instrukcje montażu

  • Dokładne umiejscowienie otworów wentylacyjnych można poprawić, stosując oznaczenia, obszar zagłębiony lub obszar docelowy, w którym wentylacja jest wyśrodkowana nad otworem wentylacyjnym w urządzeniu lub obudowie
  • Lekko docisnąć palcem (zalecane 15 PSI) pierścień klejący, aby uszczelnić otwór wentylacyjny urządzenia lub obudowy
  • Nie zmieniać położenia wentylacji po założeniu. Może to spowodować uszkodzenie wentylacji
  • Przed użyciem lub przetestowaniem wentylacji odczekać co najmniej 24 godziny

Zastosowania:

  • Oświetlenie samochodowe
  • Elektryka samochodowa – silniki, falowniki, przetworniki
  • Zbiorniczki płynów
  • Czujniki — czujniki wilgotności, temperatury, ciśnienia i gazu
  • Akumulatory do samochodów elektrycznych
  • Obudowy świateł — oświetlenie przemysłowe, zewnętrzne, na areny i imprezy
  • Szafy i obudowy uniwersalne
  • Obudowy ochronne
  • Elektryczne i telekomunikacyjne skrzynki połączeniowe
  • Obudowy do systemów fotowoltaiki
  • Urządzenia
