Informacje ogólne

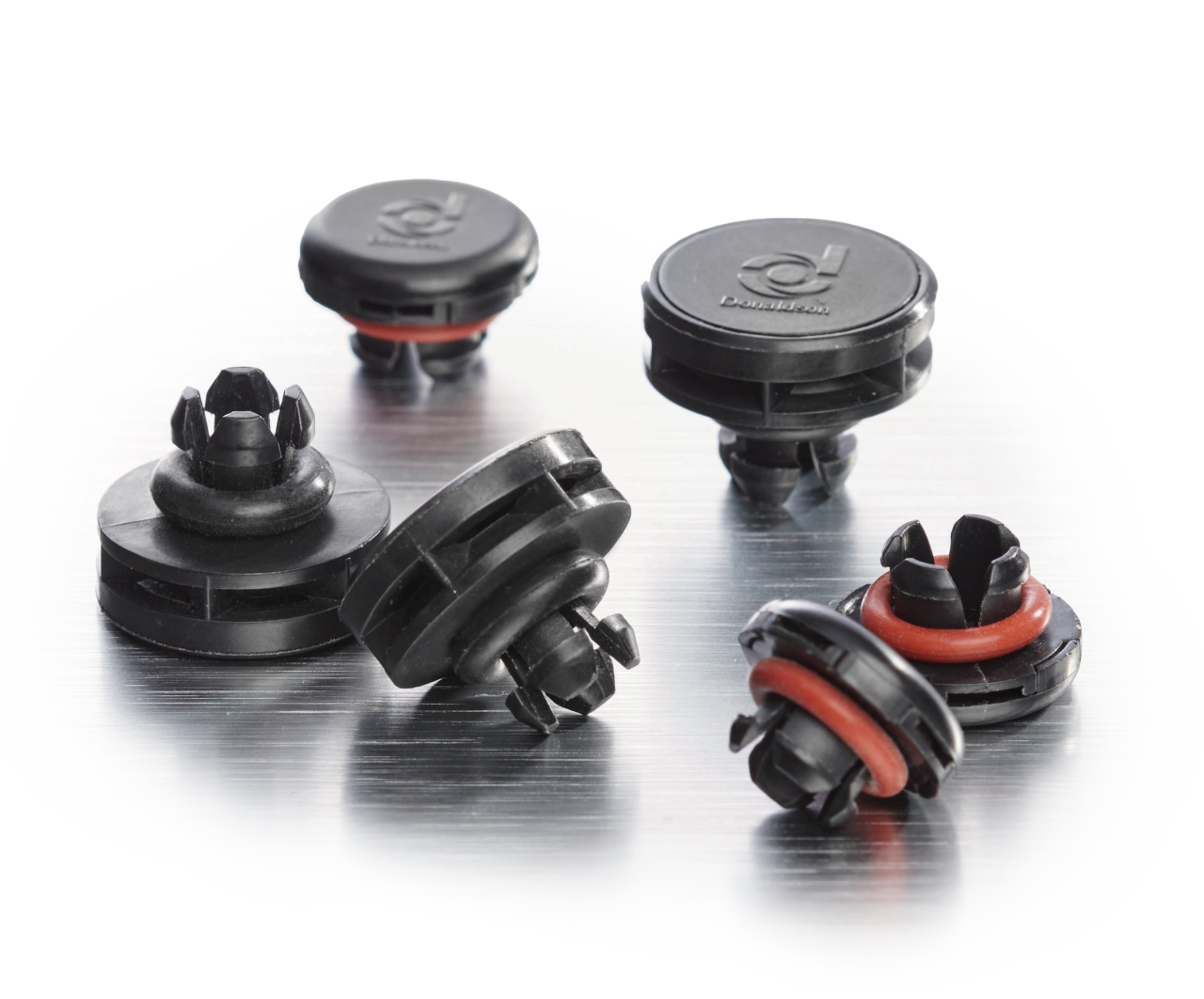

Zatrzaskowe otwory wentylacyjne Donaldson zapewniają niezawodną ochronę przed kurzem, brudem, wodą, olejami i innymi zanieczyszczeniami, zapewniając jednocześnie stałe wyrównywanie ciśnienia. Dostępne w rozmiarach standardowych i niskoprofilowych, są łatwe w montażu i wytrzymałe, wykonane z tworzywa sztucznego PBT wypełnionego szkłem klasy samochodowej. Zabezpieczona nasadka nie odłączy się, zapewniając solidną i bezproblemową pracę nawet w trudnych warunkach.

Cechy

  • Solidna konstrukcja zapewnia maksymalną ochronę przed trudnymi warunkami
  • Wentylacje hydrofobowe spełniają kryteria wodoodporności do klasy IP69K
  • Wentylacja oleofobowa spełnia kryteria odporności na działanie oleju do klasy 8 zgodnie z normą AATCC Spec 118-1992
  • Zapewnia ochronę przed pyłem i cieczami przy jednoczesnym wyrównaniu ciśnienia
  • Konstrukcję Snap-Fit łatwo łączy się z urządzeniem w celu szybkiego montażu
  • Bezpieczna konstrukcja zaślepki wentylacyjnej uniemożliwia jej oddzielenie od korpusu podczas montażu lub nakładania
  • Mocne tworzywo sztuczne PBT wzmacniane włóknem szklanym zapewnia wytrzymałość i odporność w trudnych warunkach

Specyfikacja testowa

  • ISO 9227:2012: Odporność na rozpyloną słoną wodę — 100 godzin przy podwyższonej temperaturze i ciśnieniu
  • MIL-STD-202G: Drgania mechaniczne — odporność na zmęczenie
  • IEC 60529-2013: Ochrona przed wpływem warunków środowiskowych — stopień ochrony IP
  • Odporność na działanie temperatury: od -40°C do 125° lub 150°C / od -40°F do 257°F lub 302°F, cykl 20-godzinny, test 10-dniowy

Obsługa i specyfikacja

  • Oczyścić powierzchnię montażową i obszar, na którym montuje się wentylację Snap-Fit, aby usunąć wszelkie zanieczyszczenia. Po oczyszczeniu umożliwić wyschnięcie powierzchni.
  • Idealne miejsce do montażu to płaska, pionowa powierzchnia na zewnętrznej ścianie obudowy. To miejsce wyklucza gromadzenie się cieczy.
  • Zalecane sfazowanie w celu uzyskania optymalnego uszczelnienia pierścieniem samouszczelniającym, gdy grubość ścianki jest odpowiednia.
  • Wciskać wentylację Snap-Fit aż do usłyszenia odgłosu kliknięcia. Zapewni to właściwe uszczelnienie.
Nr części Typowy przepływ powietrza przy 70 mbar Minimalne ciśnienie dopływu wody (mbar przy 45 s) Klasa temp.
Stopień ochrony IP		 Olejofobowy O-ring
67 68 69K
P515708 250 ml/min
(8 uncji/min)		 1,100 -40° do 125° C
(-40° do 257° F)		 X X X Tak EPDM
P516447 2160 ml/min
(73 oz/min)		 280 -40° do 125° C
(-40° do 257° F)		 X X X Tak EPDM
P516450 2400 ml/min
(81 oz/min)		 320 od -40° do 150° C
(od -40° do 302° F)		 X X X Nie Silikon
P516391 250 ml/min
(8 uncji/min)		 1,100 od -40° do 150° C
(od -40° do 302° F)		 X X X Tak Silikon

Niskoprofilowa wentylacja Snap-Fit

Nr części Typowy przepływ powietrza przy 70 mbar Minimalne ciśnienie dopływu wody (mbar przy 45 s) Klasa temp. Stopień ochrony IP Olejofobowy O-ring
67 68 69K
P515955 250 ml/min
(8 uncji/min)		 1,100 od -40° do 150° C
(od -40° do 302° F)		 X X X Tak Silikon



Zastosowania

Automobilowy:

  • Silniki i pompy
  • Sterowniki ECU
  • SCR
  • Zestawy akumulatorów
  • Czujniki
  • zespoły przeniesienia napędu

Elektronika:

  • Czujniki jakości powietrza
  • Oświetlenie zewnętrzne
  • Telekomunikacja
  • Układy elektroniczne do zastosowań zewnętrznych
