Weld-Fit

Można uzyskać niemalże dowolny kształt i rozmiar wentylacji ochronnej Weld-Fit do szaf, aby zabezpieczyć je przed cząsteczkami, płynami i problemami z ciśnieniem bez ujemnego wpływu na sprawność urządzenia.

W wentylacji ochronnej Weld-Fit do szaf wykorzystano różne rozwiązania w celu uzyskania spójnego systemu wentylacji, który zapewni sprawność w przypadku danego zastosowania bez względu na środowisko.

W rozwiązaniach Weld-Fit mogą występować media ePTFE przyspawane we właściwy sposób do konfigurowanej, plastikowej obudowy. Nasi inżynierowie współpracują z klientem w celu zapewnienia właściwego przygotowania medium (np. oleofobowe, hydrofobowe) i właściwej metody spawania, aby zagwarantować uzyskanie idealnego rozwiązania wentylacyjnego.

W przypadku klientów, którzy mają możliwość spawania mediów ePTFE do własnych obudów plastikowych, możemy przygotować niestandardowe kombinacje rozmiarów i materiałów. Nasi doświadczeni inżynierowie współpracują z klientem w celu określenia parametrów dla danego zastosowania i uzyskania najlepszego rozwiązania.

Kluczowe cechy i zalety

• Zapobiega przedostawaniu się szkodliwych cząstek i cieczy do urządzenia
• Pozwala na stałe wyrównanie ciśnienia podczas wahań wysokości i temperatury
• Wysoka wydajność usuwania cząstek stałych
• Odprowadzanie gazów i wyrównanie ciśnienia w obu kierunkach
• Klasa oleofobowości od 1 do 8
• Stopień ochrony IP od IP44 do IP67/IP68
• Łatwa integracja zastosowań i urządzeń
• Dostępne są niestandardowe rozmiary i kształty

Standardowe materiały

• Wiele opcji obejmuje opatentowaną przez firmę Donaldson membranę Tetratex® ePTFE, tkaniny, włókniny i materiały wytłaczane, takie jak nylon, poliester, polipropylen i poliester/polietylen
• Dostępne są hydrofobowe i oleofobowe materiały wygłuszające
• Grubość membrany: <0,3 mm (<0,012 cala)
• Ciągły zakres temperatur pracy: od -40°C do 149°C / od -40°F do 300°F
• Minimalna sprawność 99,97% dla cząstek o rozmiarze 0,1 mikrona
• Karty katalogowe materiałów dostępne na żądanie

Instrukcje obsługi

• Podczas posługiwania się podzespołami wentylacyjnymi nosić rękawice lub używać okrągłych szczypców
• Powierzchnie montażowe powinny być czyste i wolne od oleju, cząstek stałych i innych zanieczyszczeń
• Podczas korzystania z automatycznego dozownika materiału wentylacyjnego postępować zgodnie z instrukcjami dla tego dozownika
• W przypadku ręcznego dozowania materiału wentylacyjnego zwijać warstwę pod materiałem wentylacyjnym do momentu, w którym materiał znajdzie się poza warstwą i będzie łatwo dostępny
• Nie podnosić materiału wentylacyjnego z warstwy ani nie składać materiału, gdyż może to doprowadzić do jego uszkodzenia

Typowa konstrukcja zespołów Weld-Fit

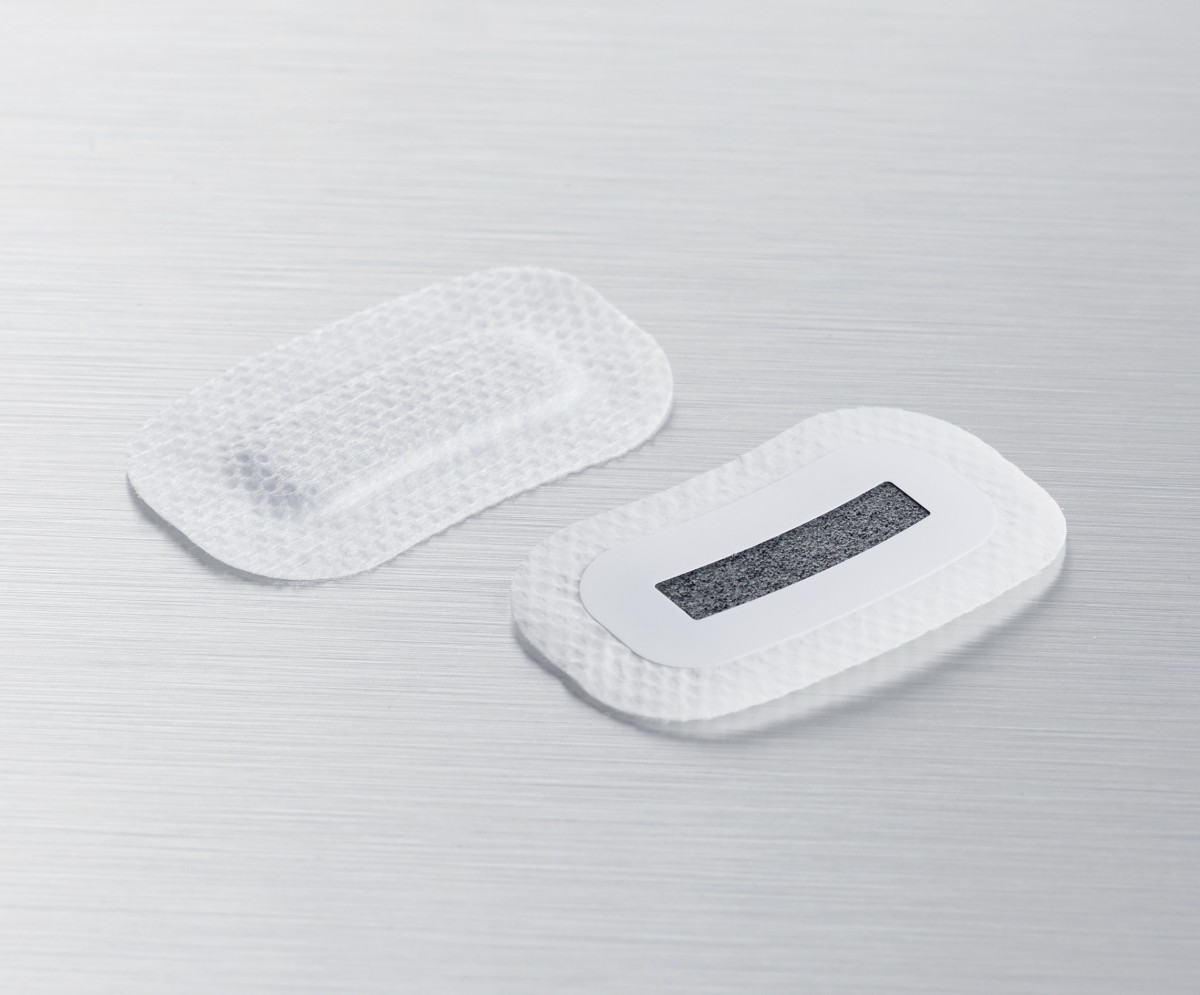

Zespół Weld-Fit składa się z materiału filtrującego przymocowanego termicznie, przyklejonego lub obtryskiwanego w plastikowej obudowie i dostarczonego jako zespół wentylacyjny.

Typowe zespoły Weld-Fit obejmują następujące elementy:

• Membrana PTFE o wysokiej sprawności — jest barierą cząstkową, hydrofobową i oleofobową, jednocześnie umożliwiając przepływ wymaganych gazów

• Obudowa plastikowa — zawiera materiał filtrujący; pasuje do rozmiarów obudowy; wykonane z różnych tworzyw termoplastycznych, elastomerów i innych materiałów

Opcje pakowania

• Media Weld-Fit:
  • Wyprodukowane, sprawdzone i zapakowane w pomieszczeniu bezpyłowym
  • Dostarczane na lekkiej, samoprzylepnej warstwie o ciągłym uwalnianiu: 2000–5000 części na rdzeniu polietylenowym
  • Rolka zapakowana w worek do pomieszczeń bezpyłowych, o ile nie określono inaczej
  • Opcjonalna warstwa ochronna

• Zespoły Weld-Fit:
  • Wyprodukowane, sprawdzone i zapakowane w pomieszczeniu bezpyłowym
  • Dostarczane w tacach do ustawiania w stosy i zapakowane w worki do pomieszczeń bezpyłowych, gotowe do pobrania przez robota lub inny zautomatyzowany sprzęt
  • Produkt luzem w workach do pomieszczeń bezpyłowych
