Обзор

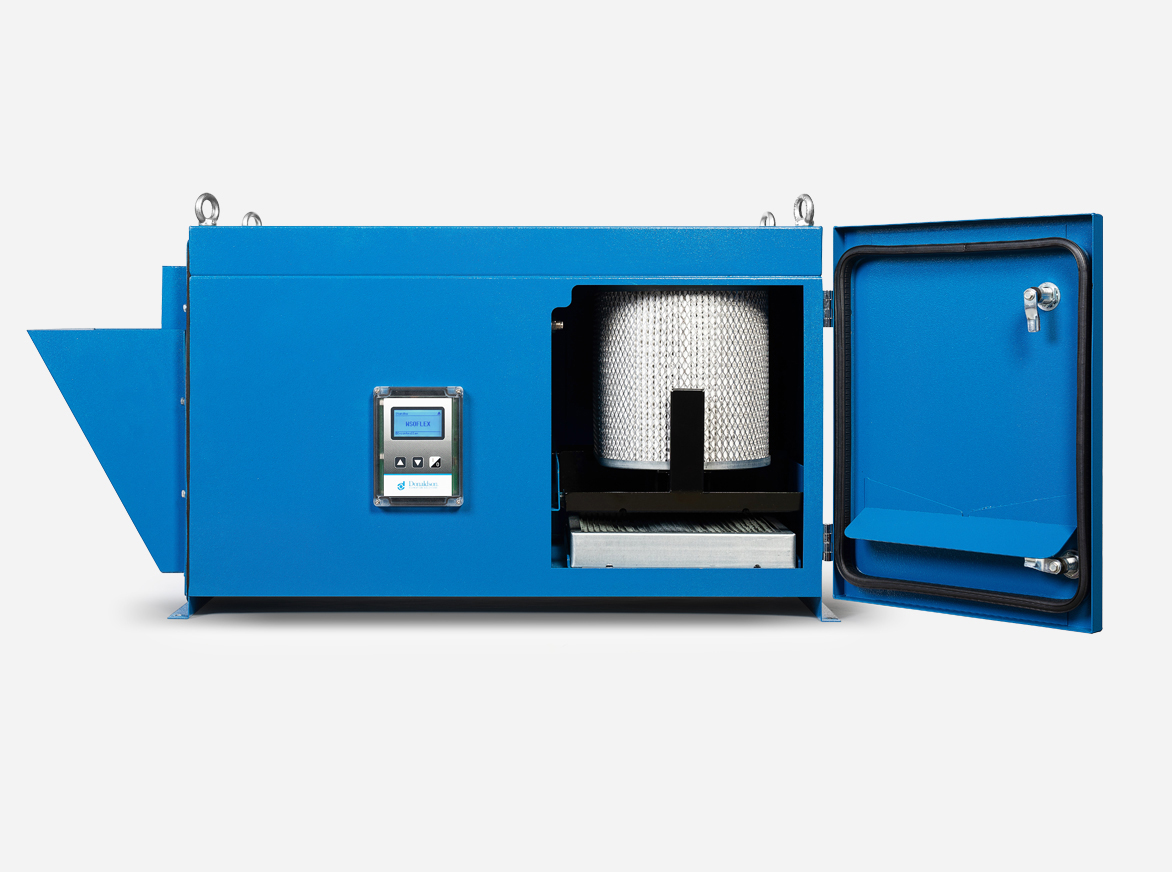

Универсальный улавливатель Donaldson WSOFlex способствует формированию более производительной рабочей обстановки, уменьшая количество взвеси, образуемой охлаждающей жидкостью и промышленными маслами. При этом он имеет компактные размеры. WSOFlex легко модифицируется путем простой замены фильтра, обеспечивая снижение затрат и более чистый воздух на предприятии.

Особенности

• Решения «3 в 1» для улавливания водорастворимых жидкостей, масел без присадок и масляного дыма
• Доступные на выбор технологии коалесцирующих фильтрующих материалов (Dryflo® или Synteq XP™) для решения ваших задач по фильтрации
• Высокоэффективная опциональная трехступенчатая фильтрация для разных областей применения
• Конструкция с поперечным потоком, обеспечивающая улучшенный слив жидкости и увеличенный срок службы фильтра
• Более чистая рабочая обстановка, способствующая максимальной производительности
• Конструкция с нулевой утечкой, помогающая снизить риск образования тумана и его опасность
• Быстрая и простая замена фильтров, а значит, минимальный контакт работников с уловленным маслом
• Предсказуемое техобслуживание с программируемыми предупреждениями о значениях ΔP
• Варианты крепления на оборудовании и установки на полу

Улавливатель WSOFlex специально разработан для применения в условиях металлообработки с подачей смазочно-охлаждающей жидкости.

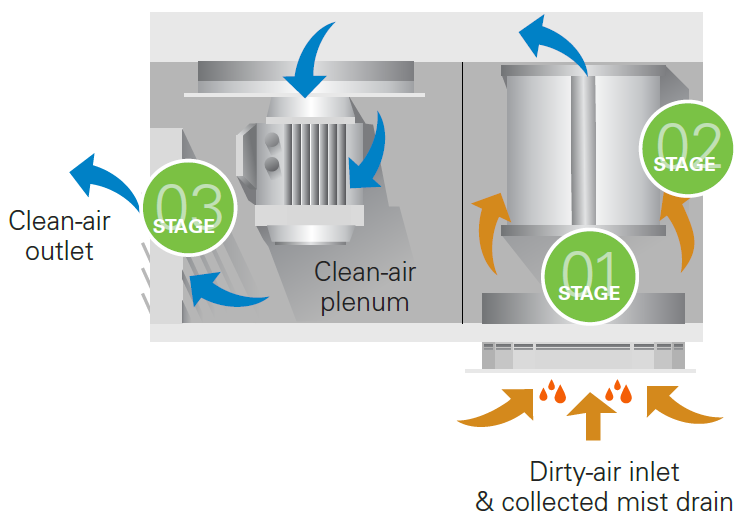

Для очистки воздуха одновременно применяется до трех этапов фильтрации, при этом упор делается на обеспечение максимальной эффективности и сокращение затрат на техобслуживание.

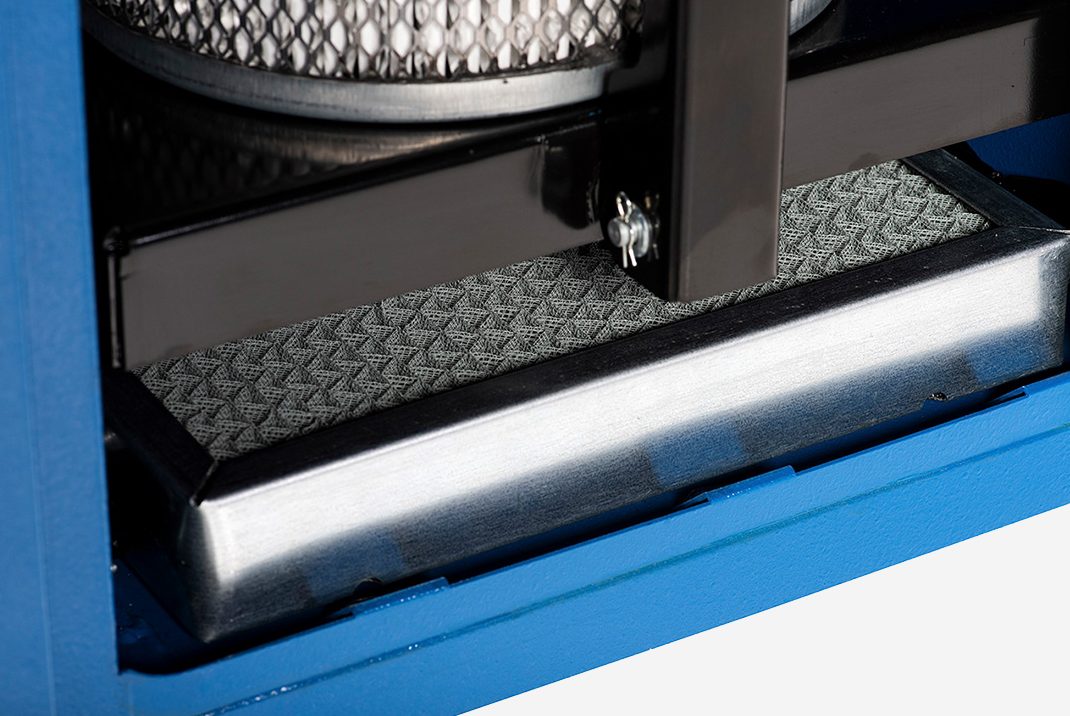

Ступень 1

Загрязненный воздух попадает внутрь улавливателя тумана WSOFlex через впускное отверстие для грязного воздуха, находящееся на нижней стороне корпуса.

Затем этот воздух проходит через фильтр предварительной очистки, предназначенный для улавливания и коалесценции крупных капель и твердых частиц. Конкретный тип фильтра предварительной очистки, используемого на первой ступни, можно подобрать с учетом специфики выполняемой работы.

• Металлическая сетка для частиц тумана большинства водорастворимых жидкостей
• Тонкий металлический сетчатый фильтр для работ с образованием большого количества твердых частиц
• Полипропиленовая сетка для работ с образованием большого количества жидких частиц

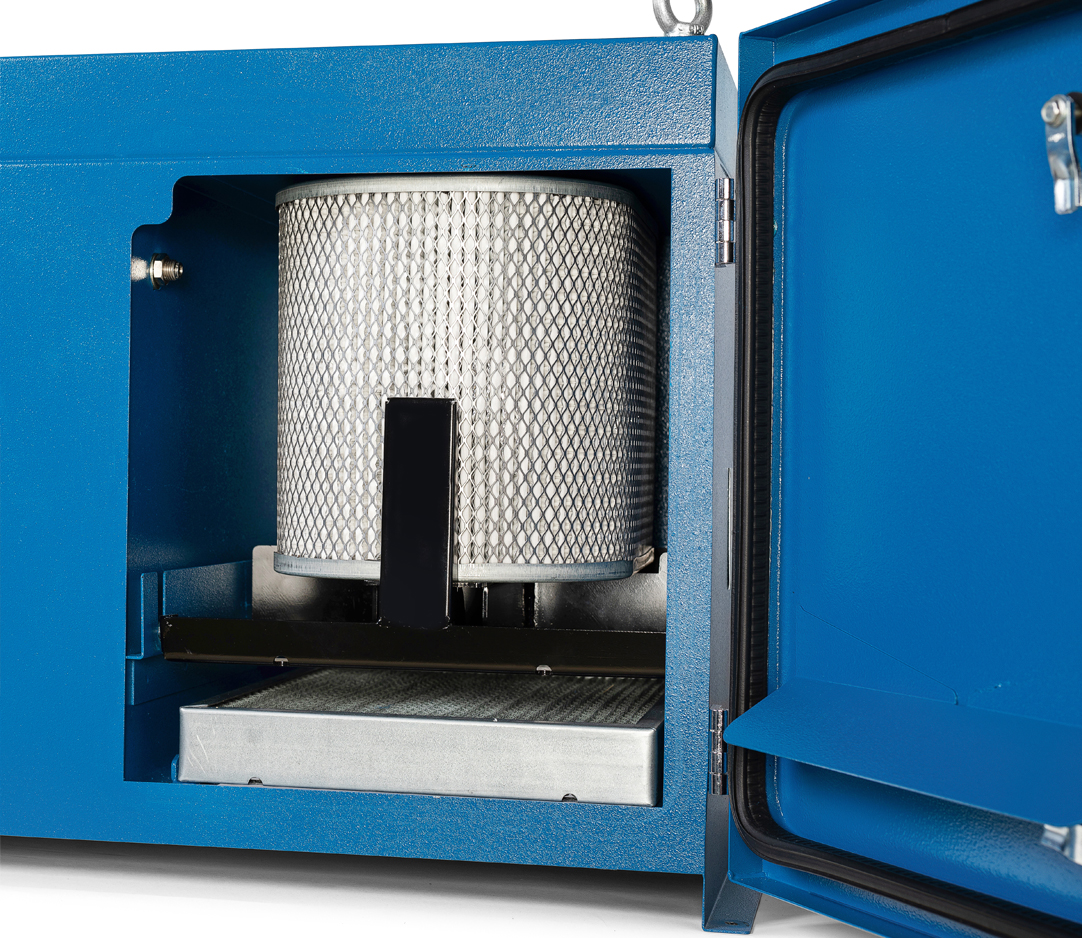

Ступень 2

На данном этапе в воздухе еще содержатся мелкие капли тумана. Фильтрующий элемент — это главная часть улавливателя тумана, гарантирующая возврат в производственное помещение только чистого воздуха. Фильтр установлен вертикально, благодаря чему капли жидкости скатываются вниз, а поток воздуха дополнительно очищается от твердых частиц.

По мере коалесценции капель тумана их размер увеличивается настолько, что они начинают скатываться вниз внутри фильтрующего элемента. Отфильтрованный воздух выходит через выпускное отверстие для чистого воздуха и может быть снова направлен в производственное помещение.

Выберите фильтр, подходящий для ваших условий:

• Dryflo лучше всего подходит для тех случаев, когда используются водорастворимые охлаждающие жидкости.
  Типичный размер частиц: 2–20 микрон.


• Synteq XP специально разработан для улавливания тумана от масел без присадок и дыма, образующегося при металлообработке.
  Типичный размер частиц: 0,07–20 микрон.

Ступень 3

Если в процессе работы образуются очень мелкие твердые частицы или дым, а также если поток воздуха, выходящего из системы улавливания загрязнений, попадает непосредственно на работников, то рекомендуется применять фильтр HEPA. Высокий номинал этого фильтра позволяет улавливать 99,97 % всех частиц размером 0,3 микрона и более, и это является завершающим этапом на пути к высочайшей эффективности фильтрации.

Конструкция с поперечным потоком

Конструкция фильтра с поперечным потоком, обеспечивающая улучшенный слив жидкости, означает, что фильтр прослужит дольше. Загрязненный воздух направляется горизонтально через стенки фильтра в улавливателе WSOFlex, то есть перпендикулярно поверхности слива уловленных и коалесцированных капель тумана.

Такая конструкция создает оптимальные условия для слива, что способствует продлению срока эксплуатации фильтра и позволяет повторно использовать собранную охлаждающую жидкость. Обычные улавливатели тумана имеют конструкцию с восходящим потоком, которая препятствует сливу жидкостей и сокращает срок службы фильтра.

Для заказа обратитесь к своему торговому представителю Donaldson. Доступность для заказа зависит от конкретной страны.

Часто задаваемые вопросы

В. Какие преимущества обеспечивает фильтрующий материал Synteq XP?

О. Фирменный фильтрующий материал Synteq XP состоит из смеси мелких и крупных волокон, связанных между собой без использования смол. Это обеспечивает превосходные характеристики и увеличенный срок службы фильтра в самых сложных условиях применения.

В. Какой размер имеют капли тумана/частицы?

О. Туман обычно определяется как субстанция из капель жидкости диаметром не более 20 микрон. Из жидкостей на масляной основе обычно образуются капли тумана размером от 0,5 до 10 микрон. Размер частиц дыма обычно не превышает 0,07–1 микрон, а сам он имеет форму твердого или жидкого аэрозоля.

В. Чем определяются рабочие характеристики улавливателя тумана?

О. Характеристики улавливателя тумана определяются способностью обеспечивать перепад давления, эффективность системы и нужную пропускную способность. Перепад давления определяет энергозатраты, необходимые для прохождения воздушного потока через систему. Эффективность системы определяет степень чистоты воздуха, выходящего из улавливателя, а пропускная способность — объем очищенного воздуха.
