Обзор

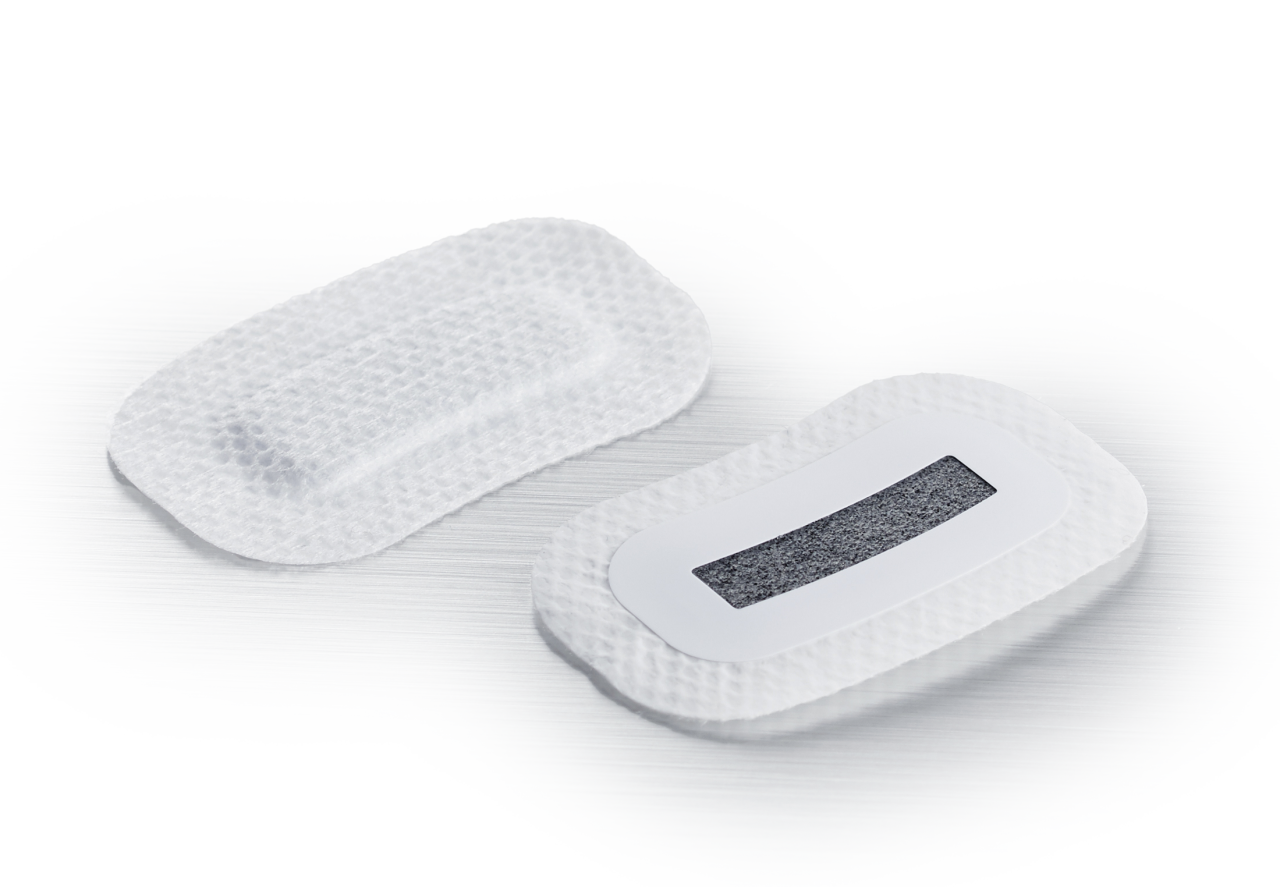

Защитные вентиляционные отверстия Donaldson Weld-Fit можно настроить практически на любой размер, обеспечивая гибкую и высокопроизводительную защиту даже для самых сложных корпусов. Мы будем сотрудничать с вами, чтобы выбрать правильные материалы, такие как гидрофобные или олеофобные, и методы сварки для обеспечения надежной, интегрированной производительности.

Наши опытные инженеры, сотрудничая с вами, определят параметры, необходимые для вашего оборудования, чтобы вместе создать наилучшее решение. Опции включают нашу запатентованную мембрану Tetratex™ ePTFE и ряд вспомогательных материалов. Для клиентов, имеющих возможность приваривать фильтрующий материал из вспененного ПТФЭ к своим пластиковым корпусам, компания Donaldson может создавать решения по индивидуальным размерам и из определенных материалов.

Особенности

  • Предотвращение проникновения опасных частиц и жидкостей внутрь устройства.
  • Обеспечение постоянного выравнивания давления при колебаниях высоты и температуры.
  • Высокая эффективность задержания твердых частиц.
  • Отведение газов и выравнивание давления в обоих направлениях.
  • Показатели маслоотталкивающей способности: от 1 до 8.
  • Степень защиты от проникновения: от IP44 до IP67/IP68.
  • Простота применения и установки на устройства.
  • Доступность нестандартных размеров и форм.

Стандартные материалы

  • Многие варианты включают запатентованную Дональдсоном мембрану из ePTFE Tetratex™, тканые, нетканые и экструдированные материалы, такие как нейлон, сложный полиэфир, полипропилен и сложный полиэфир/полиэтилен
  • Доступны акустические материалы с гидрофобной и олеофобной обработкой.
  • Толщина мембраны: <0,3 мм (<0,012 дюйма).
  • Диапазон рабочих температур при непрерывной эксплуатации: от –40 до 149 °C (от –40 до 300 °F).
  • Минимальная эффективность: 99,97 % для частиц размером 0,1 микрона.
  • Листы технических данных на материалы предоставляются по запросу.

Инструкции по обращению

  • Устанавливайте вентиляционные мембраны, надев перчатки или воспользовавшись пинцетом с закругленными краями.
  • Монтажные поверхности должны быть полностью очищены от масел, твердых частиц и других загрязнителей.
  • Если вентиляционные мембраны наносятся с помощью автоматического аппарата-диспенсера, следуйте инструкциям по его использованию.
  • При креплении вентиляционной мембраны вручную раскатывайте подложку с мембраной, пока мембрана не окажется легко доступной для снятия с подложки.
  • Не отрывайте вентиляционную мембрану от подложки и не складывайте ее, так как при этом существует риск ее повреждения.

Типичная конструкция наварных узлов Weld-Fit

Наварной узел Weld-Fit состоит из фильтрующего материала, прикрепленного термическим способом, приклеенного или приваренного к пластиковому корпусу и поставляемого в таком виде как единый вентиляционный узел.

В состав типичного наварного узла Weld-Fit входят:

  • Высокоэффективная мембрана из ПТФЭ - действует как барьер для твердых частиц, гидрофобный и олеофобный барьер, позволяя необходимым газам проходить через
  • Пластиковый корпус - включает фильтрующий материал и предназначен для установки в корпус. Изготавливается с использованием широкого ассортимента термопластов, эластомеров и других материалов.

Варианты упаковки

  • Среда, пригодная для сварки:
    • производится, проверяется и упаковывается в чистых помещениях.
    • Поставляется на легко отслаиваемой клейкой подложке по 2000–5000 штук в форме рулона на полиэтиленовой втулке.
    • Рулон запечатывается в чистом помещении, если не указано иное.
    • Дополнительный защитный вкладыш

  • Сварные узлы:
    • производятся, проверяются и упаковываются в чистых помещениях.
    • Поставляются на штабелируемых лотках и запечатываются в мешки для чистых помещений; готовы к перемещению роботом или другим автоматизированным оборудованием.
    • Упаковываются для оптовых поставок в мешки для чистых помещений.

Области применения

  • Автомобилестроение – освещение, электроника, резервуары для жидкости, двигатели
  • Колпаки приборов освещения для промышленных помещений, спортивных арен, мест проведения мероприятий и систем наружного освещения
  • Датчики: влажности, температуры, давления и газоанализаторов
  • Защитные футляры
  • Контейнеры общего назначения
  • Электрические и коммуникационные распределительные коробки / корпусы приборов наружного освещения
  • Корпусы для солнечных панелей
  • Бытовые приборы
