Обзор

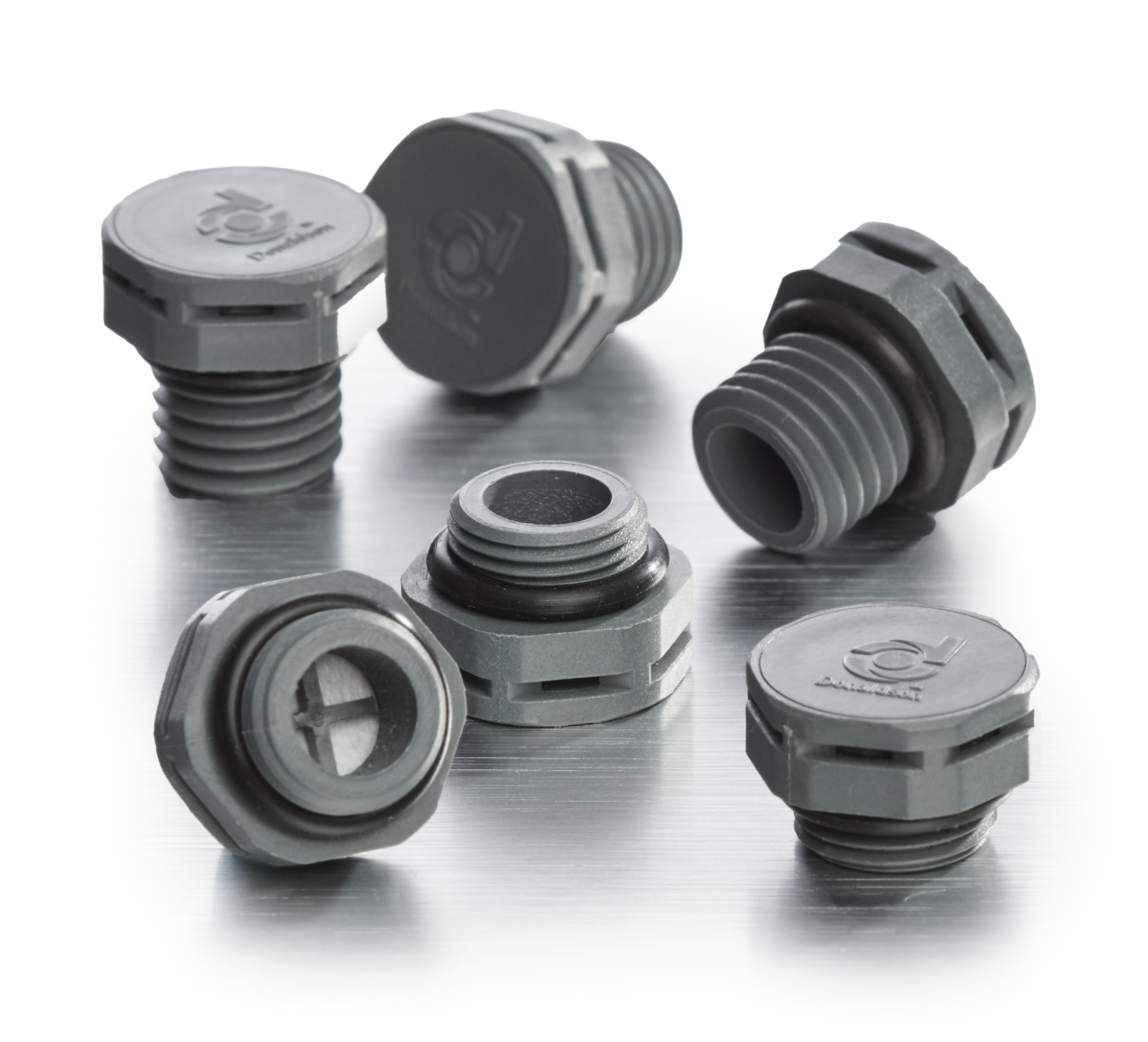

Резьбовые вентиляционные отверстия Donaldson предназначены для легкой интеграции и долгосрочной защиты. Они блокируют жидкости, пыль и вредные частицы, обеспечивая при этом непрерывное выравнивание давления и температуры, что важно во время изменения высоты или температуры. Прочная резьбовая конструкция легко вписывается в ваше оборудование, помогая продлить срок службы корпуса и повысить надежность. Благодаря постоянному потоку воздуха и надежному уплотнению наши вентиляционные отверстия с резьбовой посадкой предназначены для поддержания производительности в жестких условиях

Особенности

  • Прочная конструкция обеспечивает максимальную защиту от воздействия неблагоприятных условий.
  • Гидрофобные вентиляционные элементы соответствуют показателям водонепроницаемости до IP69K.
  • Олеофобные вентиляционные элементы соответствуют показателям маслоотталкивающей способности до 8 уровня.
  • Защищают от пыли и жидкостей, обеспечивая при этом возможность выравнивания давления.
  • Конструкция Screw-Fit обеспечивает легкость установки на ваше оборудование, гарантируя быстроту сборки.
  • Благодаря своей надежной конструкции крышка вентиляционной пробки не отделяется от ее корпуса во время установки или эксплуатации.
  • Прочный стеклопластик автомобильного назначения на основе полибутилентерефталата (PBT) отличается высокой прочностью и устойчивостью к воздействию неблагоприятных условий.

Спецификации испытаний

  • DIN40050.9: степень защиты (IP-код); защита от проникновения воды и пыли
  • ASTM B117-09: стойкость к действию солевого тумана — 100 часов в условиях распыления при повышенной температуре и давлении
  • ASTM G155-05: устойчивость к ультрафиолетовому излучению — 10 дней экстремального воздействия
  • IEC 60068-2-78: высокая температура и относительная влажность — 10 дней воздействия
  • ASTM E96-10: скорость пропускания водяных паров — с использованием влагопоглотителя
  • ·Термостойкость: 48 часов при –45 °C и 48 часов при 80 °C
  •  IEC 60068-2-10: степени 2b антимикробной активности
  • UL 94: воспламеняемость пластикового корпуса — класс V-0

Способ установки и спецификации

  • Очистите поверхность монтажа и место установки вкручиваемой вентиляционной пробки Screw-Fit от всех загрязнений.
  • Дайте поверхности высохнуть после очистки.
  • Идеальное место для установки — плоская вертикальная поверхность на наружной стенке корпуса. Такое место исключает скопление жидкости.
  • Вставьте вкручиваемую вентиляционную пробку Screw-Fit в имеющееся в корпусе отверстие, тщательно совместив их резьбы, и вверните пробку в корпус.
  • Убедившись, что пробка ввернута правильно, затяните ее с усилием 0,6–1,0 Нм (5–10 дюйм·фунтов)
  • Для вкручиваемых вентиляционных пробок Screw-Fit с резьбой M12 x 1,5 доступна опциональная шестигранная гайка (P516960).
  • Для оптимальной установки уплотнительного кольца рекомендуется подготовить фаску, если толщина стенки позволяет.

Области применения

Автомобильная промышленность:

  • Двигатели и насосы
  • Блоки управления двигателями (ECU)
  • Системы селективного каталитического восстановления (SCR)
  • Аккумуляторные батареи
  • Датчики
  • Системы трансмиссии

Электроника:

  • Датчики качества воздуха
  • Наружное освещение
  • Телекоммуникации
  • Наружная электроника
