Обзор
Первоклассный рукавный пылесборник Donaldson Rugged Pleat (RP) устанавливает новый стандарт эффективной работы рукавных пылесборников, сочетая в себе инновационную конструкцию и превосходную технологию фильтрации. Его конструкция считается самой удобной для техобслуживания среди нашего оборудования.
Рукавный пылесборник Rugged Pleat идеально подходит для задержания сложной и/или абразивной пыли, которая обычно образуется в процессе работы деревообрабатывающих, горнодобывающих, зерноперерабатывающих и других предприятий.
Эта модель, в которой объединены циклонный фильтр предварительной очистки и рукавный пылесборник, рассчитана на высокие пылевые нагрузки и большие объемы воздуха и использует встроенный компрессор, подающий импульсы воздуха среднего давления для энергоэффективной очистки фильтров.
На 44 % меньше количество фильтров*
Конструкция фильтров Rugged Pleat оптимизирована так, чтобы оснастить каждый фильтр максимальным количеством фильтрующего материала. Результатом этого является пылесборник, в котором количество фильтров, требующих обслуживания, уменьшено на 44 %.
* По сравнению с типовыми круглыми рукавными пылесборниками.
Усовершенствованный фильтрующий материал

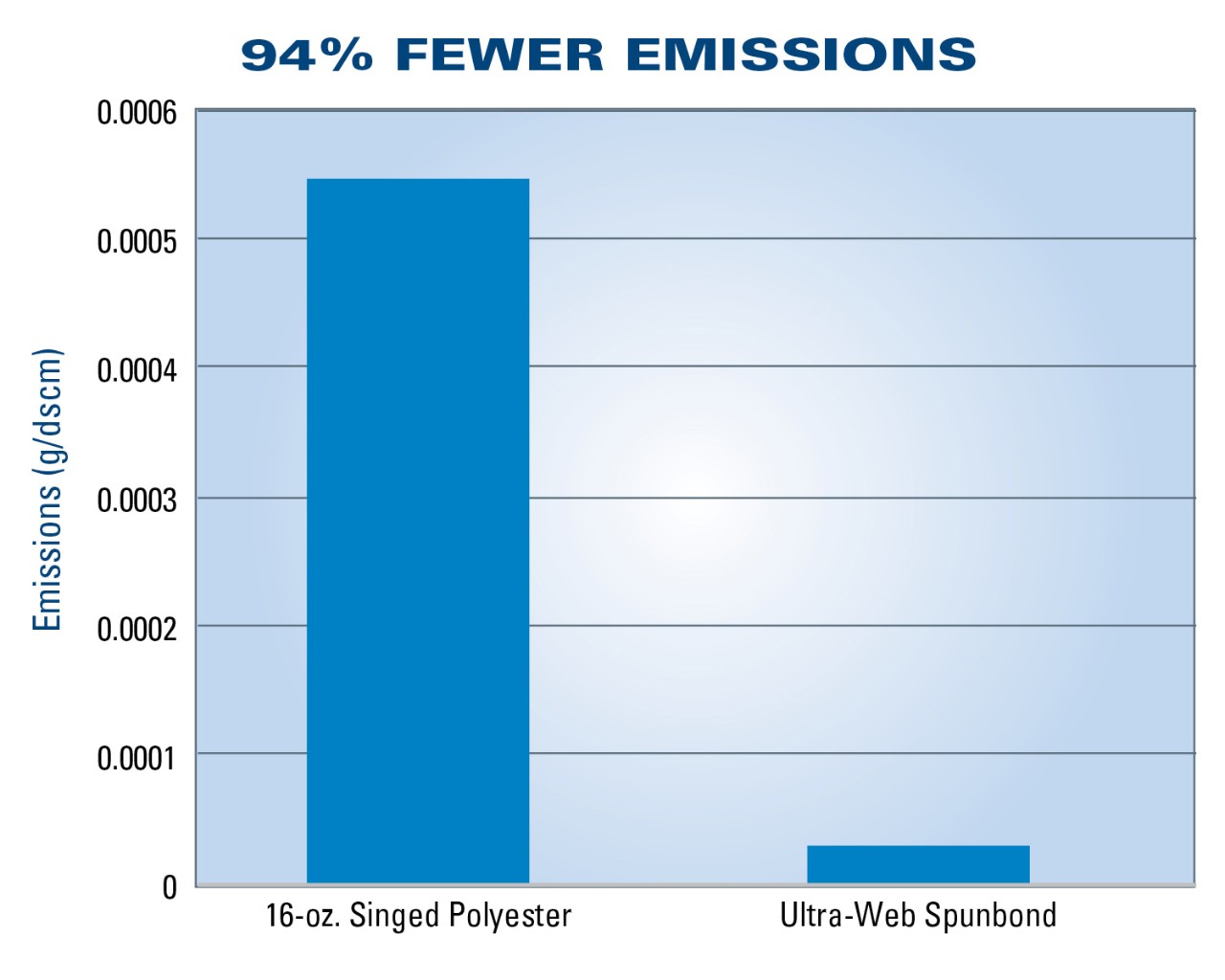

Фильтрующий материал Ultra-Web® SB обеспечивает на 94 % меньший уровень выбросов, чем стандартный фетр из полиэстера плотностью 540 г/м² (16 унций/ярд²), и более долговечен при улавливании абразивной пыли, чем стандартный фильтрующий материал.
Уникальная система импульсной очистки
Система очистки PerfectPulse™ увеличивает время воздействия давления, создаваемого импульсом, и концентрирует энергию очистки непосредственно над фильтром, что обеспечивает высочайшее качество очистки и длительный срок службы фильтров.
Энергоэффективность
Сочетание системы очистки PerfectPulse™ и большего количества фильтрующего материала (в отдельных случаях до 100 %), пропускающего заданный воздушный поток, позволяет экономить энергию на протяжении всего срока службы пылесборника.
Для замены фильтров с «умной» конструкцией Donaldson Seal Lock требуется на 50 % меньше времени, чем для обычных рукавных фильтров из фетра с фиксирующей защелкой и каркасом, что помогает сократить время простоев и трудозатраты.
Непревзойденная производительность
Рукавный пылесборник Donaldson Torit® Rugged Pleat отличается простотой и экономичностью благодаря одному впускному отверстию для грязного воздуха, одному выпускному отверстию для чистого воздуха и одному выпускному отверстию бункера и выводит эту проверенную инновационную конструкцию на новый уровень.

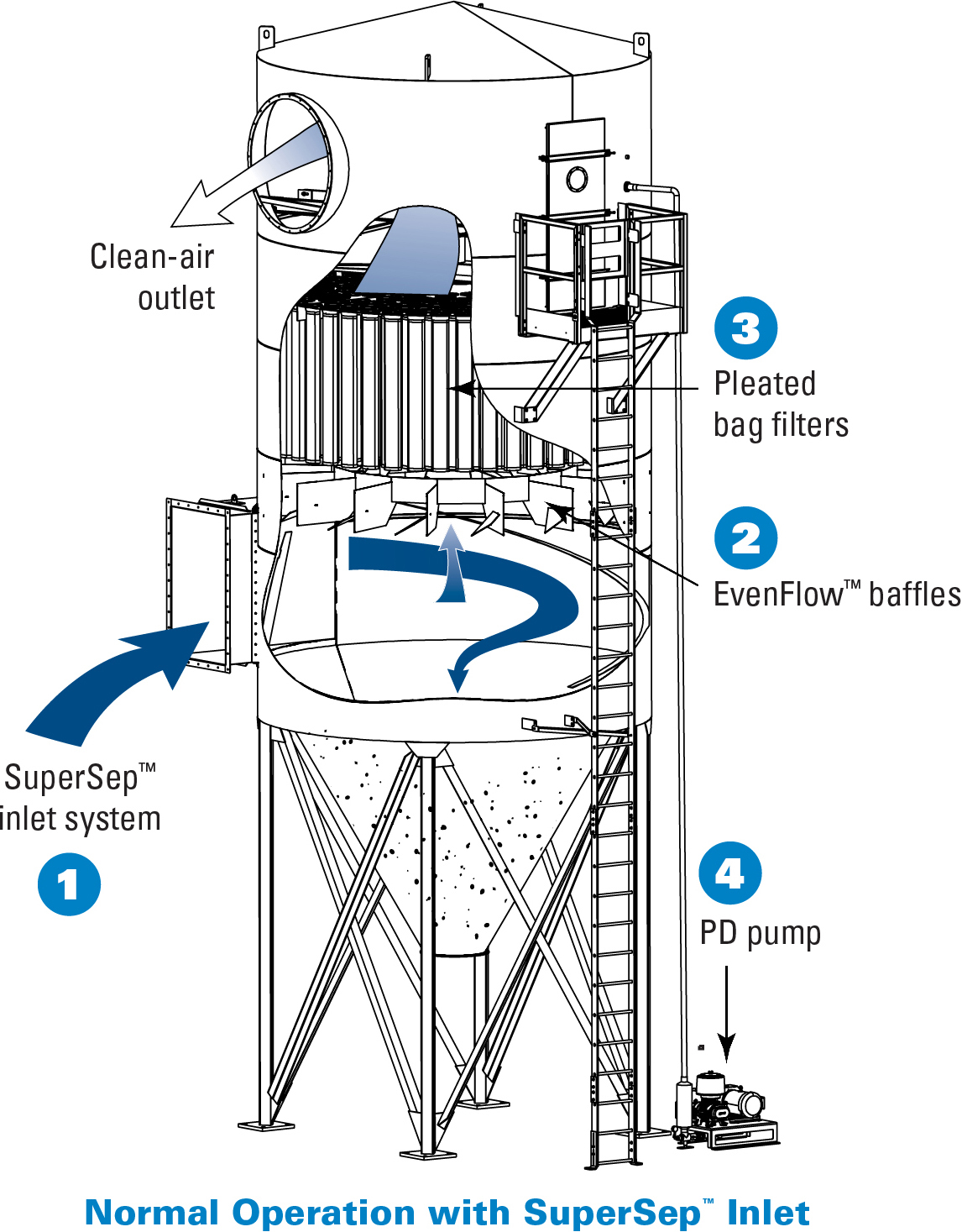

Система впуска SuperSep™ представляет собой комбинацию циклонного сепаратора предварительной очистки и рукавного пылесборника в одном блоке и предварительно удаляет до 97 % пыли, позволяя фильтрам дольше оставаться чистыми.
Перегородки EvenFlow™ пылесборника RP помогают снизить турбулентность и равномерно распределить воздушный поток по всем фильтрам.
Фильтры Ultra-Web® SB обеспечивают на 94 % меньший уровень выбросов, чем обычные рукавные фильтры, и достаточно долговечны при улавливании абразивной пыли.
Насос PD поставляется вместе с пылесборником и обеспечивает энергоэффективную подачу импульсов воздуха с меньшим содержанием конденсата, помогая удалять влагу, которая создает проблемы зимой из-за замерзания.
В системе очистки PerfectPulse™ каждый импульс подается прямо на рукавный фильтр, чтобы обеспечить их эффективную очистку и длительный срок службы.
Интеллектуальная конструкция фильтра
Когда, наконец, наступит время для замены фильтров в рукавном пылесборнике Rugged Pleat, вы оцените преимущества, которые обеспечивает комбинация его эффективности и удобства эксплуатации.
Благодаря современной конструкции и гофрированным фильтрам оптимального размера этот пылесборник при меньшем на 44 % количестве фильтров пропускает такой же воздушный поток, как и традиционные круглые рукавные пылесборники. При меньшем количестве фильтров время простоя, необходимое для их замены, может быть сокращено.

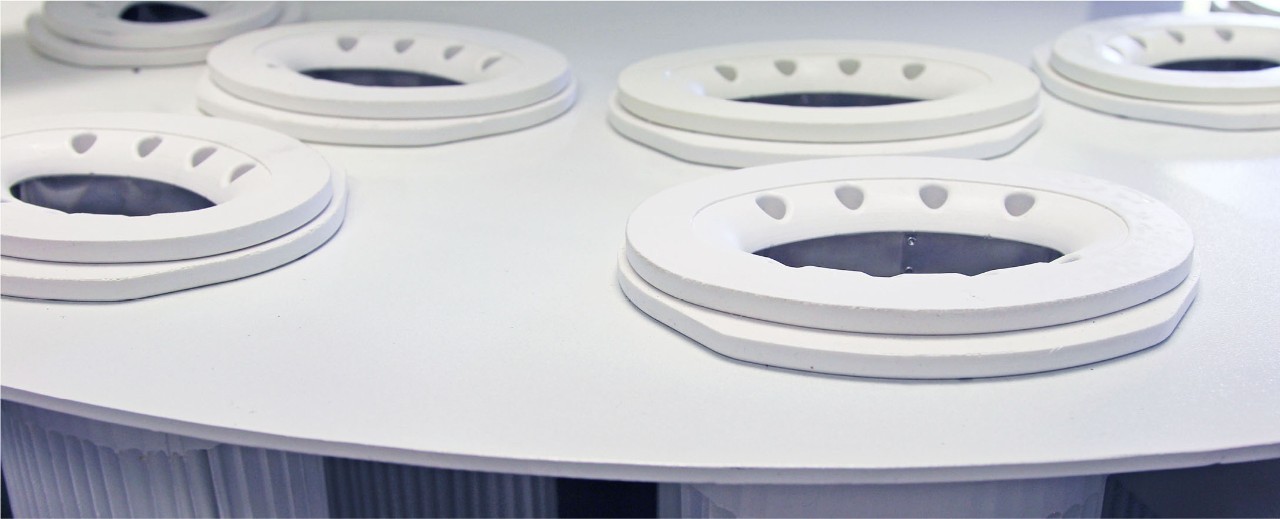

Лабораторные испытания показали, что гофрированные фильтры с удобной конструкцией Donaldson Seal Lock могут выдерживать на 100 % большее давление боковой нагрузки и требовать на 50 % меньше времени для замены, чем фильтры с традиционной конфигурацией, включающей фетровый рукавный фильтр с фиксирующей защелкой и каркас.*
Встроенная трубка Вентури и третичные отверстия увеличивают время воздействия давления, создаваемого импульсом, чтобы обеспечить эффективность импульсного воздействия и очистки фильтра, не создавая зоны неподвижного воздуха сразу под трубной решеткой.
*¹ По сравнению с типовыми круглыми рукавными пылесборниками. ² Учитывая на 44 % меньшее число фильтров, обсервационные исследования компании Donaldson показывают, что замена фильтров RP занимает на 50 % меньше времени, чем замена традиционных рукавных фильтров с фиксирующей защелкой и каркасом.
Обеспечивают на 94 % меньший уровень выбросов, чем обычные рукавные фильтры, и достаточно долговечны при улавливании абразивной пыли.
Современная технология фильтров
Компания Donaldson постоянно совершенствует свою проверенную тонковолоконную технологию Ultra-Web®. Ultra-Web™ — это фильтрующий материал из очень тонкого непрерывного волокна диаметром 0,2–0,3 микрона, образующего прочное сетчатое переплетение и задерживающего пыль на поверхности фильтрующего материала. Сочетая в себе технологию Ultra-Web с прочной подложкой из полиэстера (спанбонд), гофрированные рукавные фильтры Ultra-Web SB отличаются длительным сроком службы и способствуют сокращению времени простоев и минимизации уровней вредных выбросов, делая все это эффективнее, чем фильтры с фетровым фильтрующим материалом.
Преимущества гофрированных рукавных фильтров Ultra-Web® SB*
| Конструкция пылесборника | Стандартные | Опциональные |
|---|---|---|
| Цельносварная конструкция из стали 10-го калибра (минимум) |  |
|
| Прочная конструкция трубной решетки толщиной 6,4 мм (¼ дюйма) | |
|
| Насос PD (с электродвигателем TEFC) для системы очистки | |
|
| Электродвигатель защищенного исполнения с самовентиляцией (TEFC)* мощностью ⅓ л. с. для привода коллектора | |
|
| Система впуска SuperSep™ | |
|
| Перегородки Evenflow™ (с впускным узлом SuperSep™) | |
|
| Круглое выпускное отверстие | |
|
| Прямоугольное выпускное отверстие | |
|
| Высокорасположенное впускное отверстие в корпус | |
|
| Лестница и платформа в сборе | |
|
| Конструкция из нержавеющей стали | |
|
| Внутренняя сервисная подсветка | |
| Гофрированные рукавные фильтры | Стандартные | Опциональные |
|---|---|---|
| Гофрированные рукавные фильтры Ultra-Web SB с верхом Donaldson Seal Lock | |
|
| Гофрированные рукавные фильтры Ultra-Web SB с креплением BoltsafeTM | |
|
| Разнообразие опций фильтрующего материала | |
| Конструкция бункера | Стандартные | Опциональные |
|---|---|---|
| Конические бункеры с углом наклона стенок 60° | |
|
| Технологическая крышка бункера | |
|
| Выпускные переходники для различных размеров воздушной заслонки | |
|
| Выпускной переходник для бункера с подвижным полом | |
|
| Сервисный порт бункера | |
|
| Индикаторы уровня материала в бункере | |
|
| Обратный клапан перелива воды из бункера, 76,2 мм (3 дюйма) | |
| Опорная конструкция† | Стандартные | Опциональные |
|---|---|---|
| Уже установленные стальные опорные стойки | |
| Электрические органы управления, манометры и корпуса | Стандартные | Опциональные |
|---|---|---|
| Манометр Magnehelic®** | |
|
| ПЛК с таймером PerfectPulse в корпусе NEMA 4 (для Rugged Pleat) | |
|
| Электромагнитный клапан контура импульсной очистки в корпусе NEMA 9 | |
|
| Оборудование подключенной услуги iCue™ для систем фильтрации и 1-летний договор сервисного обслуживания | |
|
| Контроллер PerfectPulse с экраном HMI в корпусе NEMA 12 (для Rugged Pleat) | |
|
| Панель управления PerfectPulse с экраном HMI, стартеры электродвигателя в корпусе NEMA 12 (для Rugged Pleat) | |
| Предохранительные устройства | Стандартные | Опциональные |
|---|---|---|
| Краны водораспылителей | |
|
| Взрыворазрядные устройства | |
|
| Система безопасного пользования лестницей | |
| Система окраски | Стандартные | Опциональные |
|---|---|---|
| Внутренние поверхности с покрытием грунтовкой | |
|
| Текстурированное многослойное лакокрасочное покрытие с гарантией стойкости к воздействию солевого тумана в течение 2000 часов | |
|
| Прочная окраска премиум-класса | |
|
| Цвета на выбор | |
| Гарантия | Стандартные | Опциональные |
|---|---|---|
| 10-летняя гарантия | |
* Все электродвигатели 60 Гц мощностью 1 л. с. и выше соответствуют требованиям EISA.
** Magnehelic и Photohelic являются зарегистрированными товарными знаками компании Dwyer Instruments, Inc.
† Оборудование Donaldson Torit спроектировано с соблюдением рекомендаций IBC по удельному воздействию скорости ветра и спектральному ускорению сейсмического воздействия на уровне земли. Обратитесь к представителю компании Donaldson Torit за подробной информацией, доступной на чертежах контроля технических требований оборудования. Оборудование может быть модернизировано с учетом уникальных требований заказчика.
- Фильтрующий материал, эффективно задерживающий субмикронные частицы пыли (0,3 микрона и крупнее)
- Длительный срок службы фильтров и повышенная эффективность импульсной очистки благодаря технологии поверхностной фильтрации
- Низкое энергопотребление при повышенной эффективности импульсной очистки и низких перепадах рабочего давления
* По сравнению с опаленным полиэстером
Пожалуйста, обратитесь к местному представителю компании Donaldson для уточнения доступности в вашем регионе. Вся продукция, ее спецификации и доступность могут изменяться без уведомления.
