Почему фильтрация в гидравлических системах важна

Стационарные и мобильные гидравлические системы критические важны для широкого спектра отраслей промышленности, будь то строительство, добыча полезных ископаемых, нефти и газа, сельское хозяйство, транспорт, судоходство или производство. Эффективные гидравлические системы являются неотъемлемой частью нашего современного мира. Качественная фильтрация и чистота жидкости необходимы для поддержания этих систем в пиковом рабочем состоянии.

Требования к фильтрации варьируются в зависимости от рабочего давления системы, сложности конструкции, рабочих циклов и значимости машины.

Гидравлическая система дровокольного станка фермера менее ценна и важна, нежели аналогичная система гидравлического горного экскаватора, который загружает рудой десяток стоящих в очереди самосвалов.

Каждый производитель оборудования сопоставляет затраты и технические ограничения с наиболее эффективным способом защиты системы и на этом основании выбирает фильтры. Часто оборудование оснащается несколькими фильтрами, которые устанавливаются в разных точках системы для защиты чувствительных компонентов.

Распространенные типы гидравлических фильтров

Понимание того, фильтры каких типов используются на вашем оборудовании, может помочь вам принять более правильные решения об их замене. Далее приведены их краткие описания.

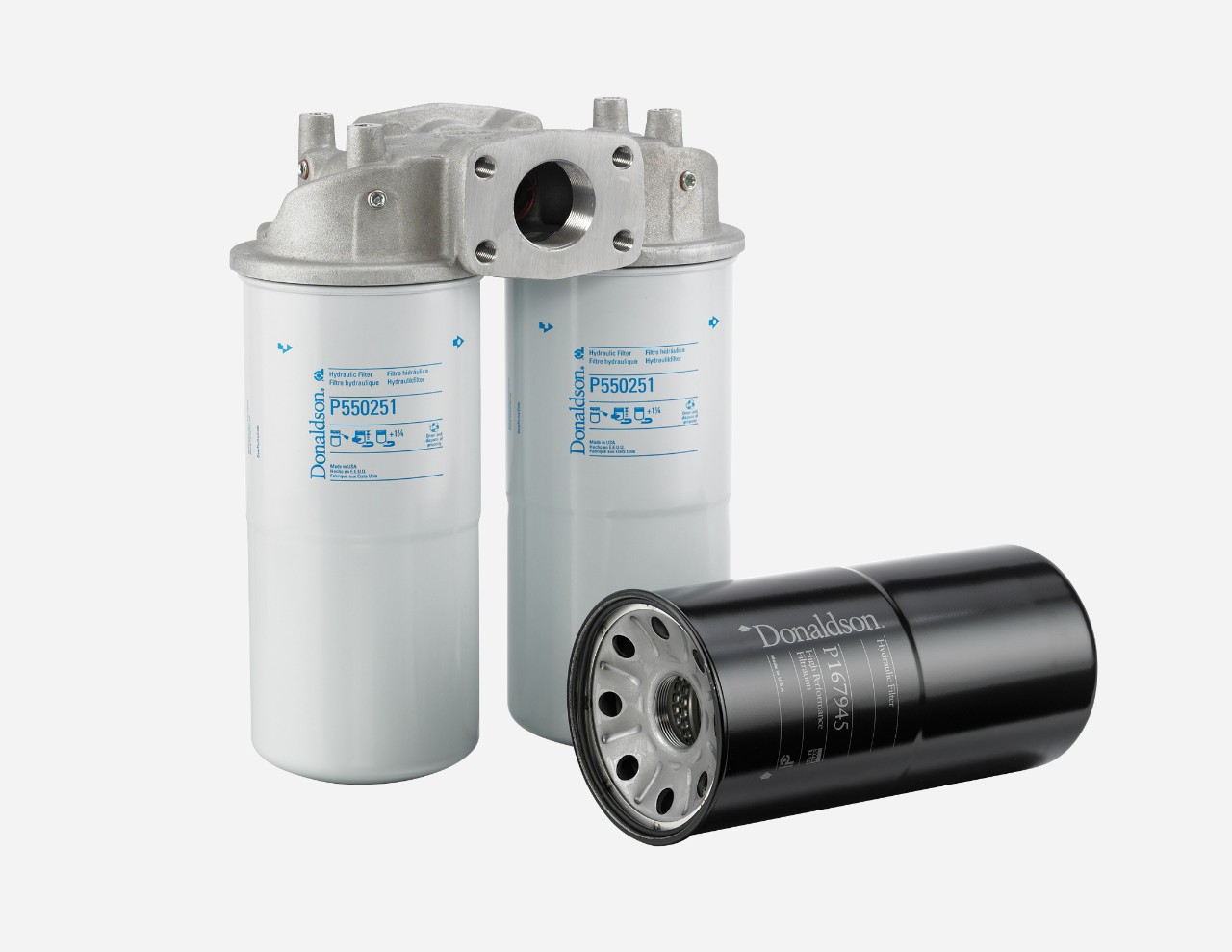

Фильтры низкого давления

Обычно устанавливаются между емкостью и насосом или на линии возврата в емкость. Фильтры низкого давления с номиналом до 24 бар (350 psi) оснащаются самыми разными фильтрующими материалами. Низкое давление = более низкая стоимость фильтра, но не более низкое качество фильтрации.

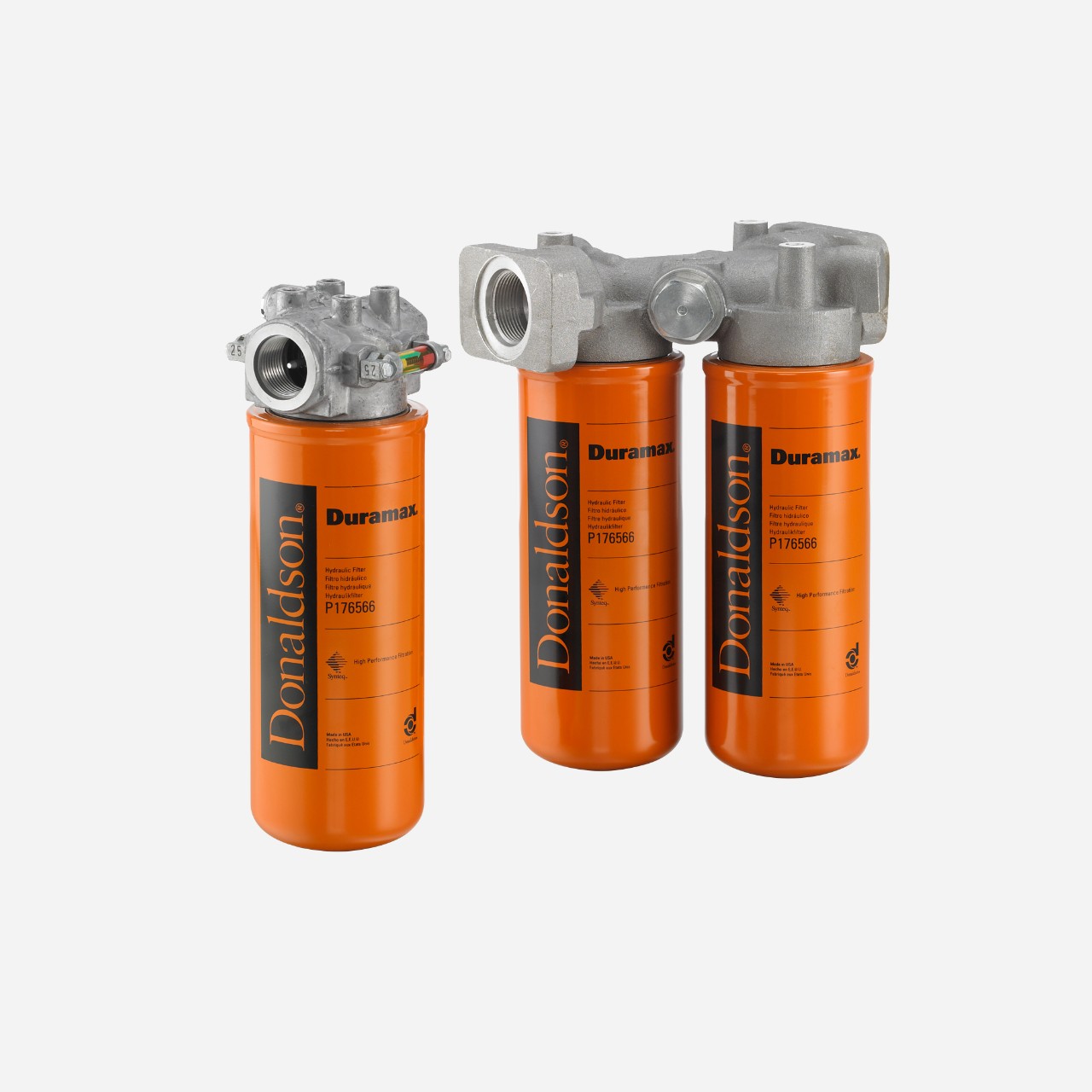

Фильтры среднего давления

Фильтры среднего давления обычно встраиваются в линию и либо являются навинчиваемыми, либо имеют конфигурацию «картридж–стакан». Как правило, уровень расчетного давления для них находится в диапазоне 20–138 бар (90–2000 psi). Такие фильтры обычно используются для задержания мусора, образующегося во время работы оборудования.

Фильтры высокого давления

Устанавливаются после насоса и перед критически важными компонентами, такими как цилиндры, клапаны и моторы. Они обеспечивают наивысшую степень защиты и рассчитаны на давление 130–450 бар (1885–6500 psi). Высокое давление = более высокая стоимость фильтра.

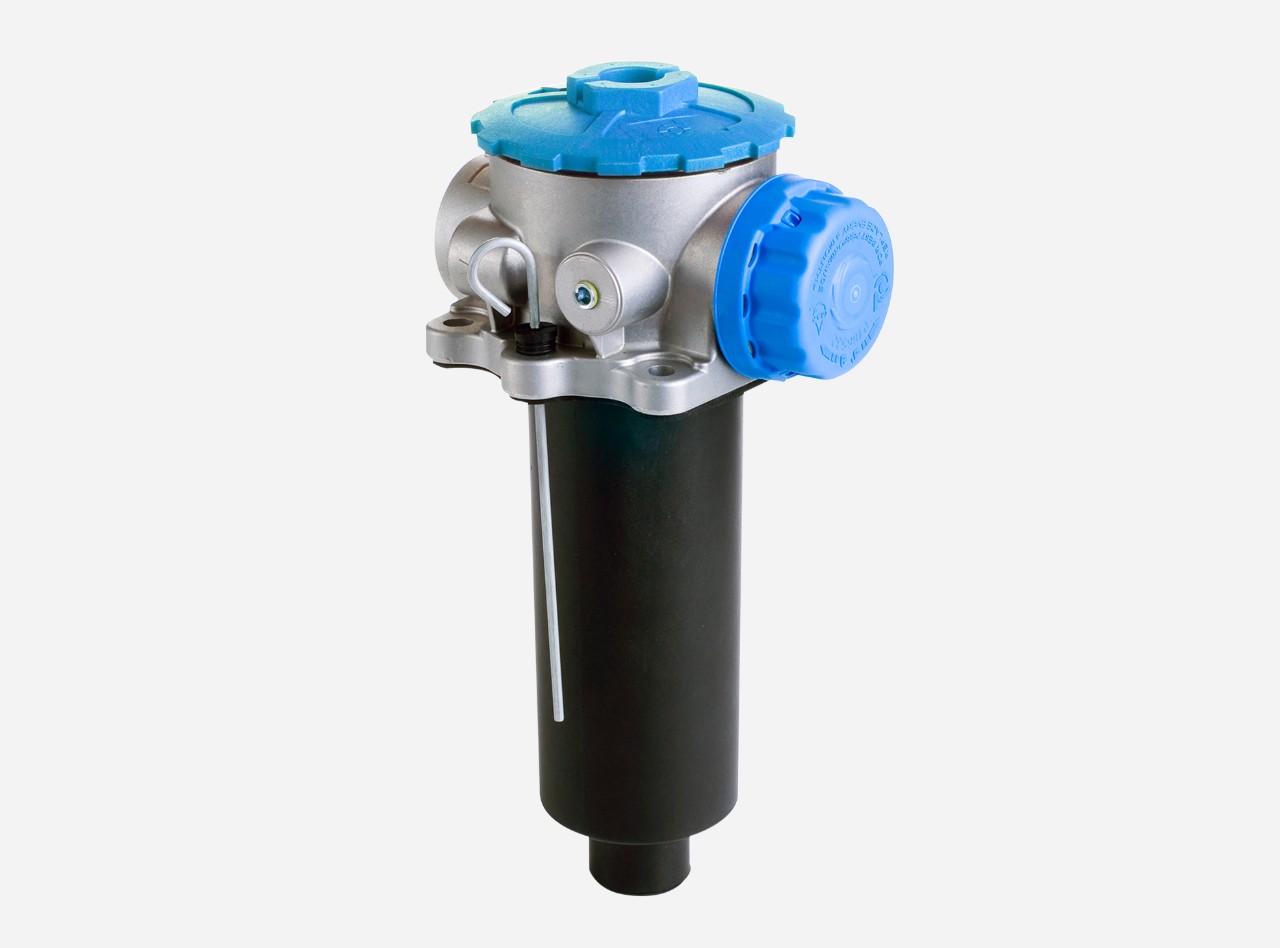

Резервуарные фильтры

Имеют компактную конструкцию, рассчитанную на низкое давление, и устанавливаются так, что головка выступает над верхней частью емкости, а картридж находится внутри емкости для отработанного масла. Они обычно используются для задержания мусора, образующегося во время работы оборудования. Доступны корпусы, предназначенные для установки комбинации всасывающего и возвратного фильтра, которые монтируются на верхнюю часть емкости.

Сетчатые фильтры

Это простые изделия из проволочной сетки, устанавливаемые внутри емкости ниже уровня масла, чтобы задерживать крупные частицы до того, как жидкость попадет в насос.

Сапуны

Предотвращают проникновение загрязнений в гидравлическую емкость при периодическом изменении уровня жидкости. Современные гигроскопичные регенерируемые сапуны (такие, как Donaldson T.R.A.P.) блокируют проникновение влаги и твердых частиц, содержащихся в воздухе.

Почему важны номиналы фильтров

Конкретный диапазон давлений, на который рассчитан фильтр, зависит от точки его установки в контуре. Использование фильтра с неподходящим номинальным давлением может привести к значительным затратам на очистку и дорогостоящему повреждению гидравлической системы.

Давление и скорость потока жидкости не являются единственными значимыми факторами, столь же важна и эффективность фильтрации.

• Высокоэффективные фильтры удерживают больше загрязнений, но могут ограничивать поток.
• Низкоэффективные фильтры могут пропускать больший поток, но не задерживают такое же количество частиц.

Может показаться, что более высокая эффективность — это всегда лучше, но такое предположение может быть неверным. Большинство гидравлических фильтров оснащено байпасным клапаном, который открывается для защиты системы при определенных условиях (например, при холодном запуске, скачке давления или очень высокой степени засорения фильтра). Если фильтр быстро засоряется и чрезмерно ограничивает поток, то байпасным клапан открывается и пропускает через свой контур нефильтрованную жидкость.

Важные советы по замене фильтров

• Обязательно соблюдайте рекомендованный производителем оборудования график техобслуживания (обычно указываемый в часах работы).
• Подбирайте каждый новый фильтр не наугад и не приблизительно, а точно с такими же значениями давления и эффективности, как у старого.
• Избегайте соблазна купить самый дешевый вариант. Качественные фильтры от известных брендов проверяются на долговечность и эффективность, защищая ценные компоненты и снижая риск внепланового ремонта.
• При замене фильтра обязательно проследите за тем, чтобы новый имел точно такую же конструкцию, как и старый. Если у оригинального фильтра байпасный клапан встроен в головку, то и у сменного он тоже должен быть в головке.

Нужна помощь с подбором правильного фильтра?

Если вы не знаете, какой фильтр использовать, специалисты компании Donaldson всегда помогут вам найти подходящее решение для вашей системы.
