Пылесборник — это основное устройство, позволяющее обеспечить чистоту воздуха на предприятии, но отсутствие эффективной системы подачи грязного воздуха в пылесборник грозит ростом энергопотребления, снижением эксплуатационных показателей пылесборника и ухудшением ситуации с безопасностью работы.

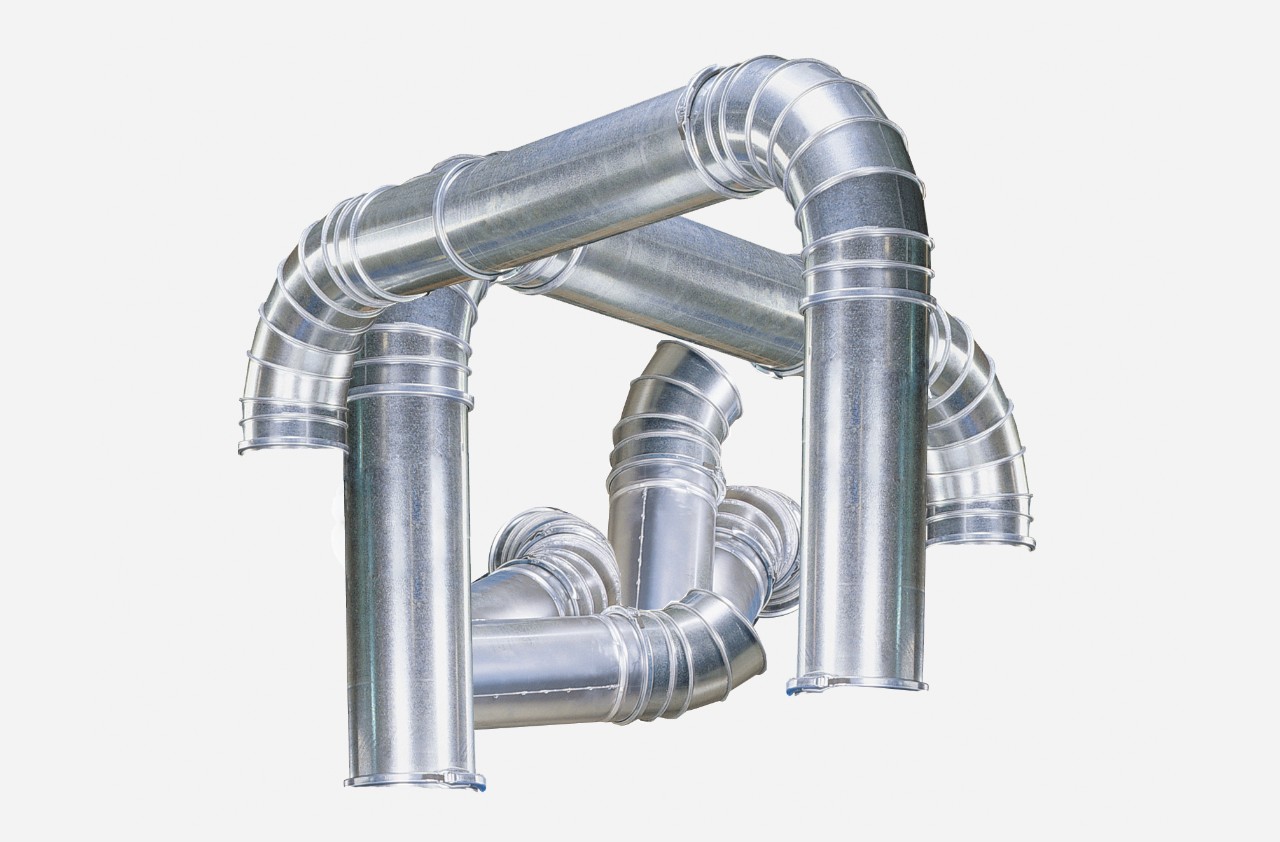

Воздуховод используется для перемещения загрязнений и воздуха из точки улавливания в пылесборник. Его размер должен быть правильно подобран, чтобы создать «скорость переноса», достаточную для перемещения загрязнений. Размер воздуховода определяется двумя переменными: типом улавливаемых частиц и объемом перемещаемого воздуха. Чем тяжелее частицы загрязнений, тем выше должна быть скорость воздуха.
Пример
Пыль, образующаяся при шлифовке стали, транспортируется со скоростью 64 км/ч (3500 фут/мин). Для отведения пыли типичная шлифовальная машина использует поток воздуха 850 м³/ч (500 фут³/мин). Для перемещения такого количества воздуха требуется подобрать воздуховод подходящего размера. В данном примере для отведения потока воздуха 850 м³/ч (500 фут³/мин) со скоростью 64 км/ч (3500 фут/мин) необходим воздуховод диаметром не менее 127 мм (5 дюймов).
Если воздуховод будет слишком мал, то могут возникнуть две проблемы:
- повышенная потеря давления (ΔP) и повышенное энергопотребление из-за более высокой скорости;
- уменьшение объема воздуха, затягиваемого в вытяжку, из-за повышенного значения ΔP и ухудшение эксплуатационных показателей пылесборника.
Если воздуховод будет слишком большой, могут возникнуть две проблемы:
- если не увеличить объем воздуха, то загрязнения перестанут перемещаться по воздуховоду и будут скапливаться внутри него;
- по мере скапливания частиц загрязнений весь воздуховод станет тяжелее; крепеж может не выдержать, и воздуховод может обрушиться.
Вывод
Правильный подбор размера воздуховода является ключевым фактором конструкции системы пылеулавливания.
