Понимание того, насколько чиста жидкость, является первым шагом в любой программе контроля загрязнения. Существует множество систем для измерения чистоты жидкостей, однако чаще всего во всем мире используются коды чистоты по ISO. Эти коды, основанные на стандарте ISO 4406:2017, количественно определяют содержание загрязняющих частиц в маслах и топливе. Хотя стандарт ISO 4406 не дает представления о типах загрязнений, содержащихся в жидкости, он указывает на количество частиц в ней.
Что представляют собой коды чистоты по ISO?

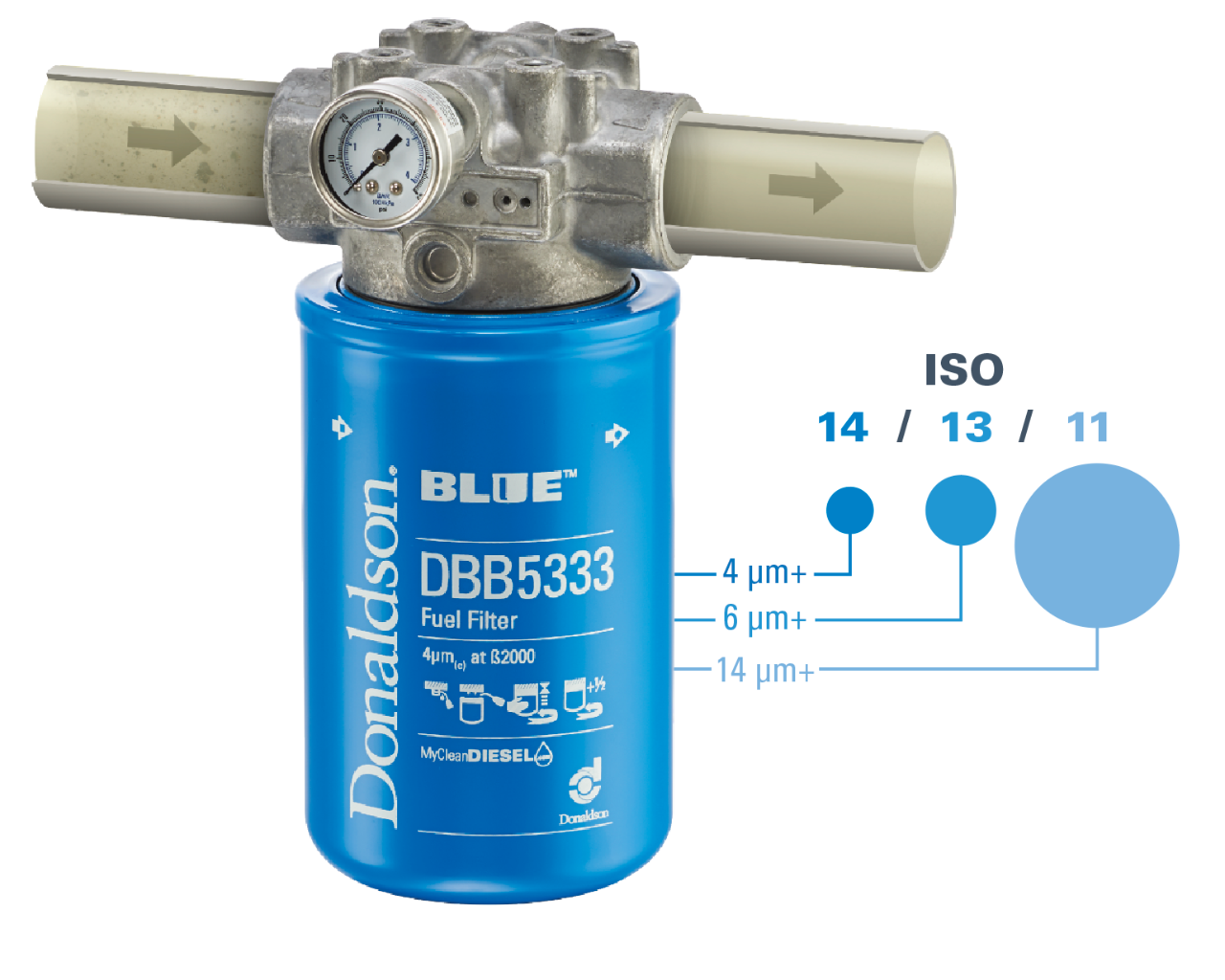

Код чистоты по ISO представляет собой цифру, например: 22/21/18. Если вы не работаете с кодами по ISO каждый день, то эти цифры мало что значат без иллюстрации. Каждое число 3-значного кода представляет собой количество частиц заданного размера в образце жидкости. Стандарт ISO 4406 предусматривает подсчет частиц с учетом их размера:
- 4 микрона и более,
- 6 микрон и более,
- 14 микрон и более.
- Первое число, ??/--/--, означает общее количество частиц размером 4 микрона и более.
- Второе число, --/??/--, означает общее количество частиц размером 6 микрон и более.
- Третье число, --/--/??, означает общее количество частиц размером 14 микрон и более.
В приведенной ниже таблице указаны значения количества частиц в 100 мл жидкости. Обратите внимание, что некоторые организации предоставляют данные о количестве частиц в 1 мл жидкости, и хотя они означают одно и то же, в их таблицах количество частиц будет составлять 1/100-ую от указанного в нижеприведенной таблице.
Код |
Больше, чем |
До & Вcluding |
24 |
8,000,000 |
16,000,000 |
23 |
4,000,000 |
8,000,000 |
22 |
2,000,000 |
4,000,000 |
21 |
1,000,000 |
2,000,000 |
20 |
500,000 |
1,000,000 |
19 |
250,000 |
500,000 |
18 |
130,000 |
250,000 |
17 |
64,000 |
130,000 |
16 |
32,000 |
64,000 |
15 |
16,000 |
32,000 |
14 |
8,000 |
16,000 |
13 |
4,000 |
8,000 |
12 |
2,000 |
4,000 |
11 |
1,000 |
2,000 |
10 |
500 |
1,000 |
9 |
250 |
500 |
8 |
130 |
250 |
7 |
64 |
130 |
6 |
32 |
64 |
5 |
16 |
32 |
4 |
8 |
16 |
3 |
4 |
8 |
2 |
2 |
4 |
1 |
1 |
2 |
Чтобы пояснить, код 22/21/18 означает, что, как ожидается, образец во флаконе объемом 100 мл содержит:
- от 2 000 000 до 4 000 000 частиц размером 4 микрона и более;
- от 1 000 000 до 2 000 000 частиц размером 6 микронов и более;
- от 130 000 до 250 000 частиц размером 14 микронов и более.
Обратите внимание:
Почему это важно
Хотя визуально топливо или масло может выглядеть чистым, содержащиеся в нем микроскопические загрязнения способны привести к серьезному износу и повреждению системы. Коды чистоты по ISO помогают:
- выразить уровни загрязнения количественно;
- отслеживать, как изменяется чистота жидкости с течением времени;
- назначить задачи фильтрации и целевые показатели чистоты;
- инициировать программу контроля загрязнений.
Поддержание чистоты системы с помощью надлежащей системы фильтрации
Знание кода по ISO вашей жидкости помогает выбрать надлежащие фильтры для вашей системы. Чем ниже значение кодов по ISO, тем чище жидкость и дольше срок службы оборудования.
Компания Donaldson предоставляет передовые решения по фильтрации, созданные так, чтобы обеспечивать требуемые уровни чистоты по ISO или превосходить их. Наши фильтры помогают поддерживать бесперебойную работу вашего оборудования, сокращать время простоев и затраты на техобслуживание.
