Panoramica

I sistemi di sfiato a doppio stadio sono la chiave per gestire un'ampia gamma di esigenze di sfiato delle batterie: dall'equalizzazione della pressione al degassamento rapido, Donaldson offre soluzioni di sfiato a doppio stadio progettate per affrontare le condizioni operative più rigorose. Le nostre prese d'aria a doppio stadio sono dotate di membrane proprietarie idrofobiche e oleofobiche in politetrafluoroetilene espanso (ePTFE) Tetratex® per prestazioni e protezione superiori.

Donaldson offre supporto ingegneristico e di progettazione per le sue soluzioni di ventilazione integrate, destinate a molteplici applicazioni industriali, tra cui:

  • Veicoli elettrici a batteria
  • Veicoli elettrici ibridi
  • Veicoli heavy duty
  • Sistemi di accumulo dell'energia per batterie
  • Pacchi batteria commerciali



Caratteristiche

Doppio stadio della ventilazione

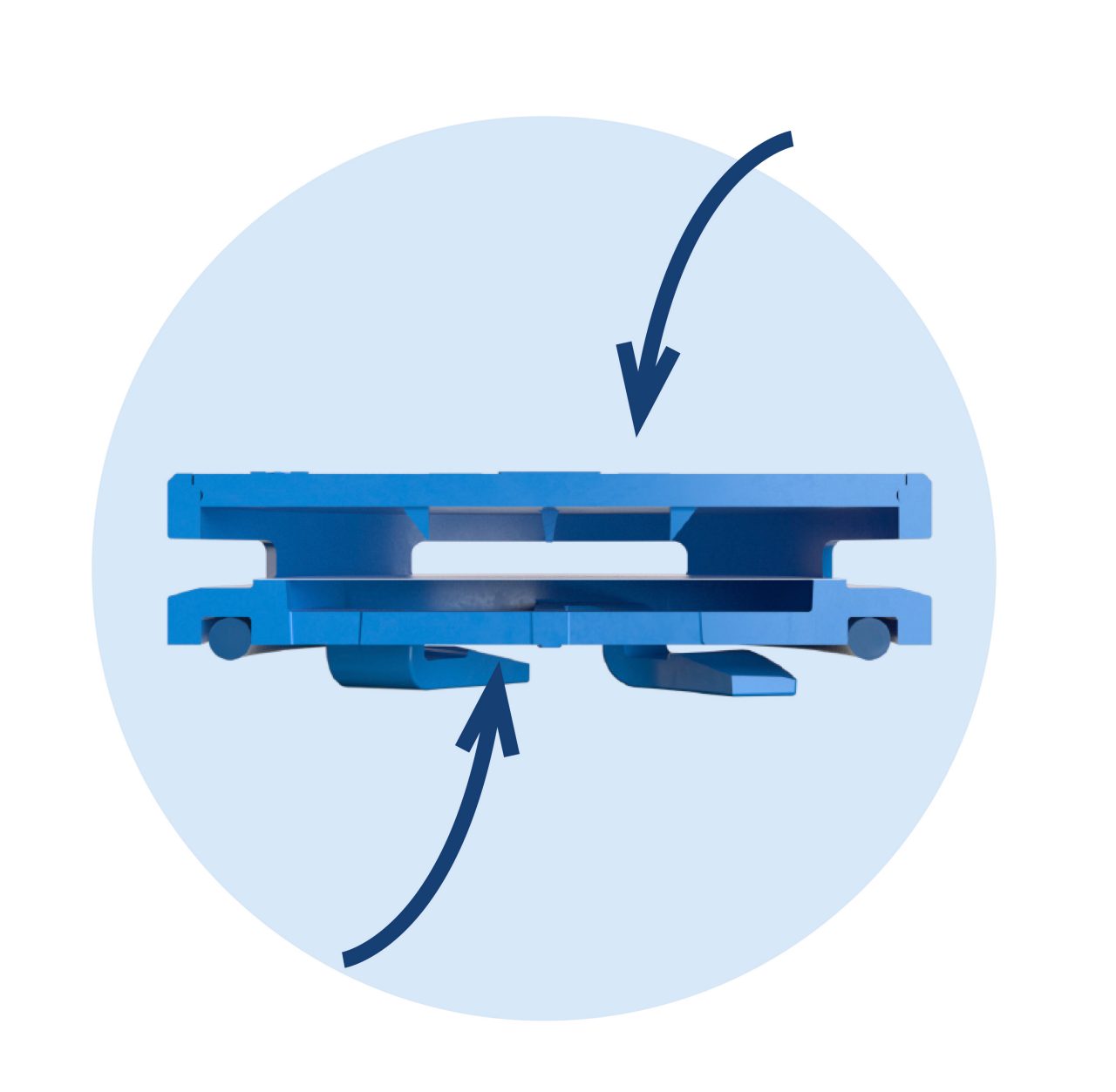

Primo stadio

Il primo stadio della ventilazione della batteria è l'equalizzazione della pressione. Una membrana porosa in PTFE espanso consente all'aria e ad altri gas di entrare e uscire dal pacco batteria. L'equalizzazione della pressione è necessaria durante il normale funzionamento del veicolo per via delle variazioni di altitudine e temperatura.

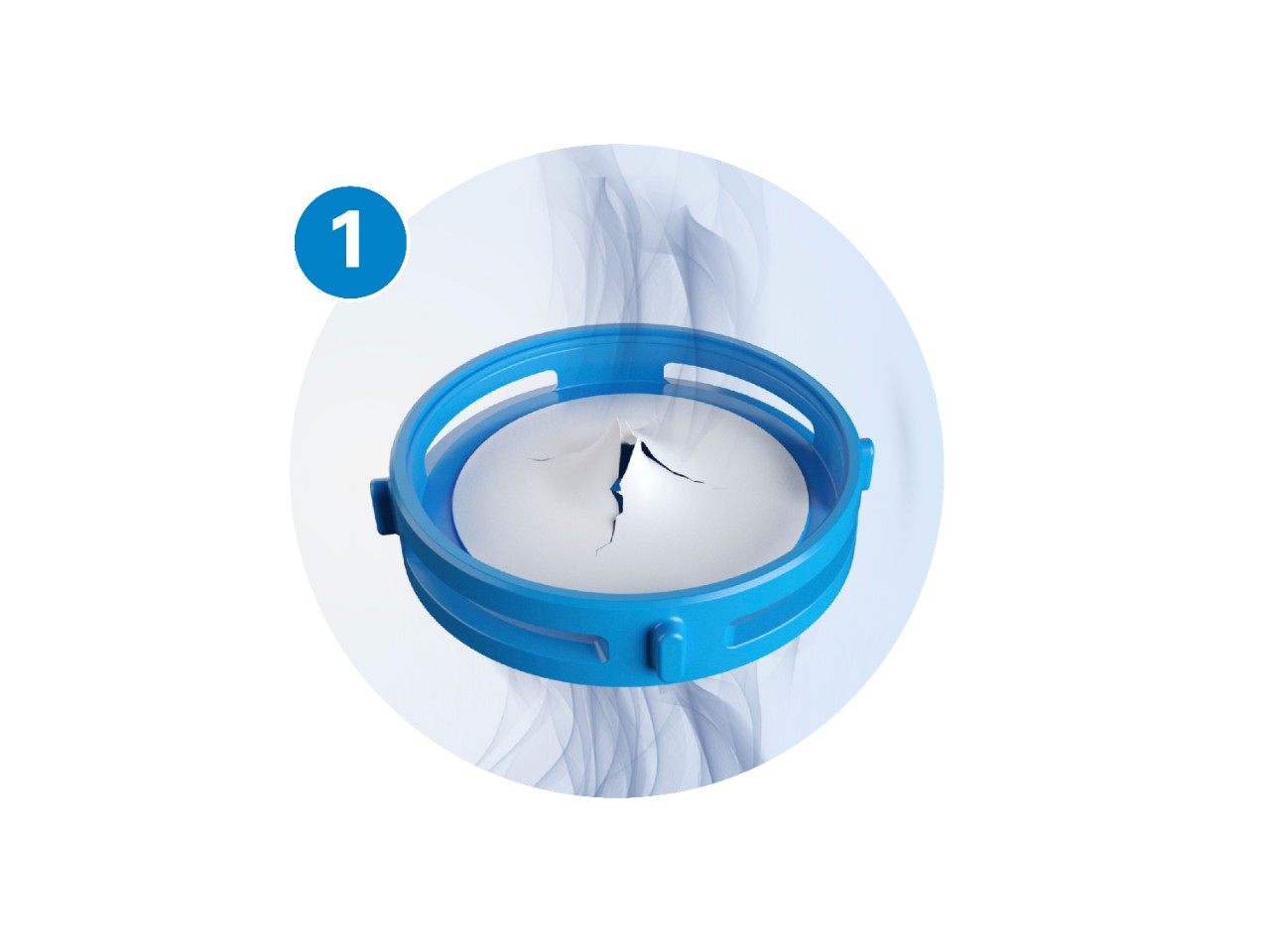

Secondo stadio

In caso di rapido aumento di pressione e calore, il secondo stadio contribuisce a mantenere la pressione interna dell'involucro consentendo la fuoriuscita dei gas tramite la rottura della membrana o l'espulsione del tappo protettivo.

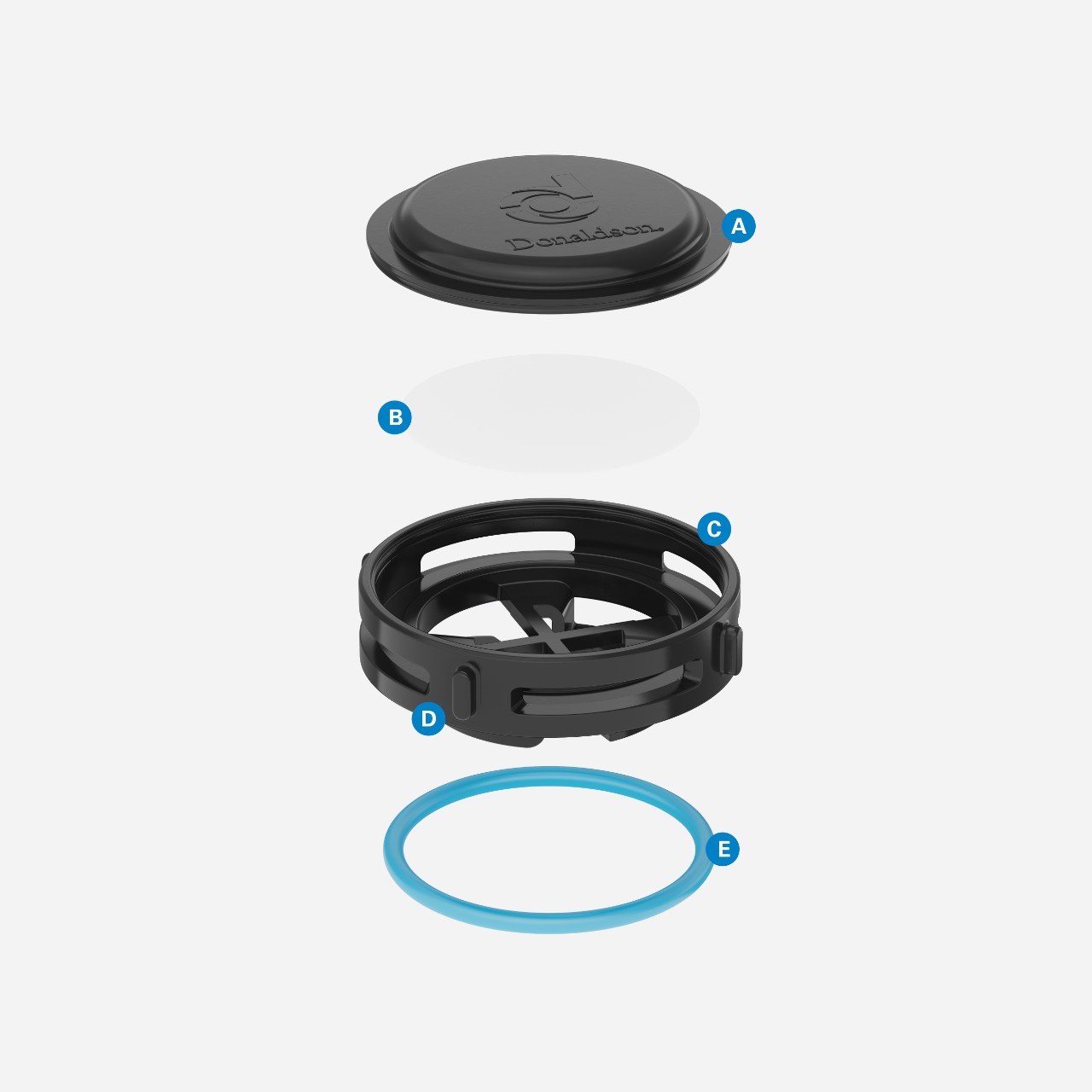

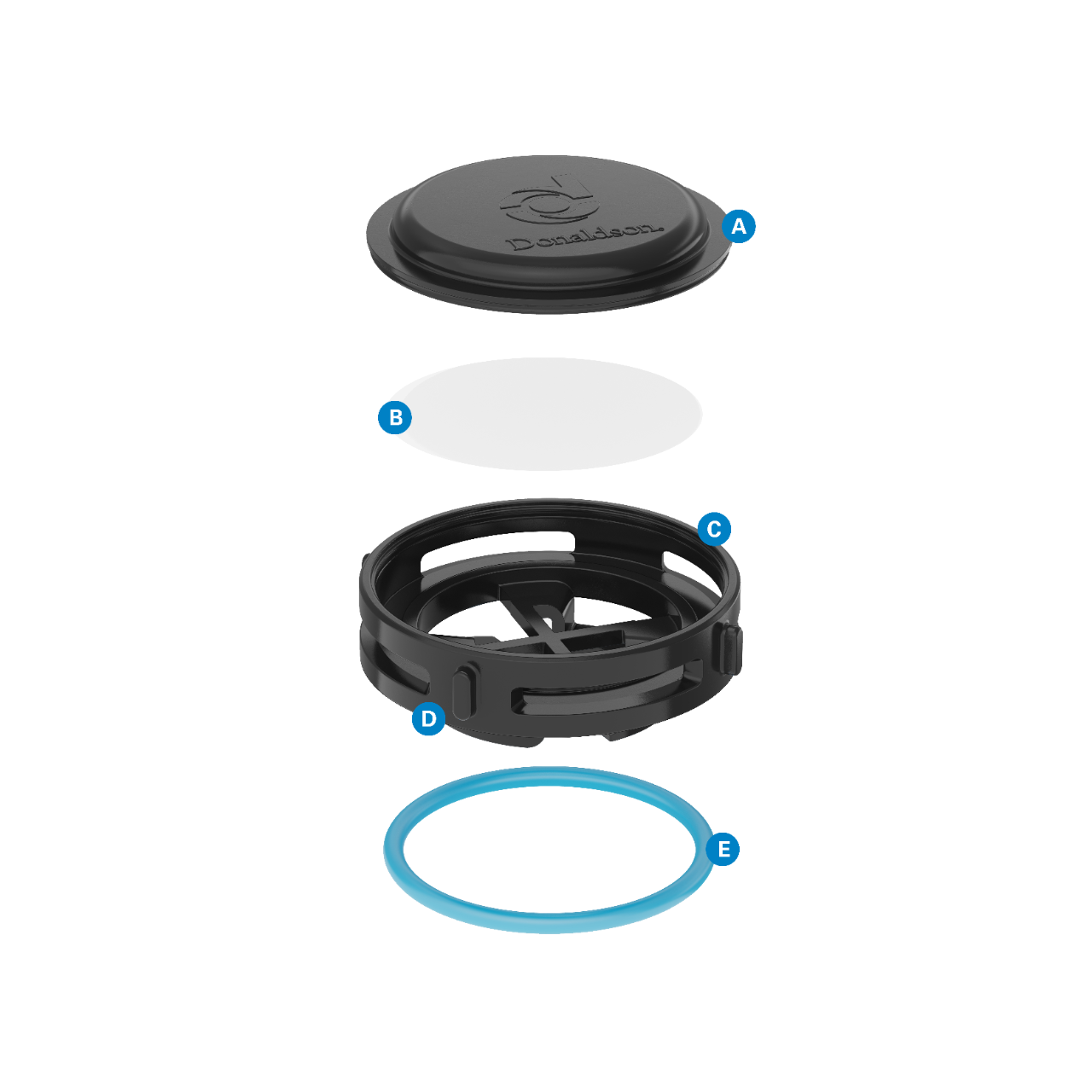

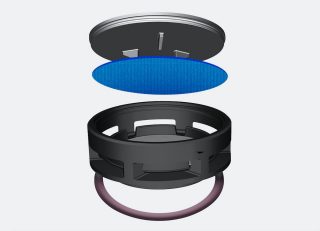

Funzionamento di ventilazione a due stadi

R. Tappo di ritenzione con perni di rottura

  • Protegge la membrana dagli spruzzi
  • Testato per la tenuta all'acqua e all'aria

B.  Membrana Tetratex® ePTFE

  • Idrofobico e oleofobico per proteggere da acqua, sporco e altri contaminanti.
  • Equalizzazione costante della pressione con un flusso d'aria minimo di 17,8 litri/ora a 10 mbar durante il normale funzionamento.

C. Corpo

  • Protegge la membrana dagli spruzzi

D. Interfaccia a baionetta a quarto di giro

  • Facile fissaggio all'alloggiamento del pacco batteria
  • Disponibile anche con interfaccia a vite

E. O-ring

  • Tenuta affidabile alla parete del pacco batteria

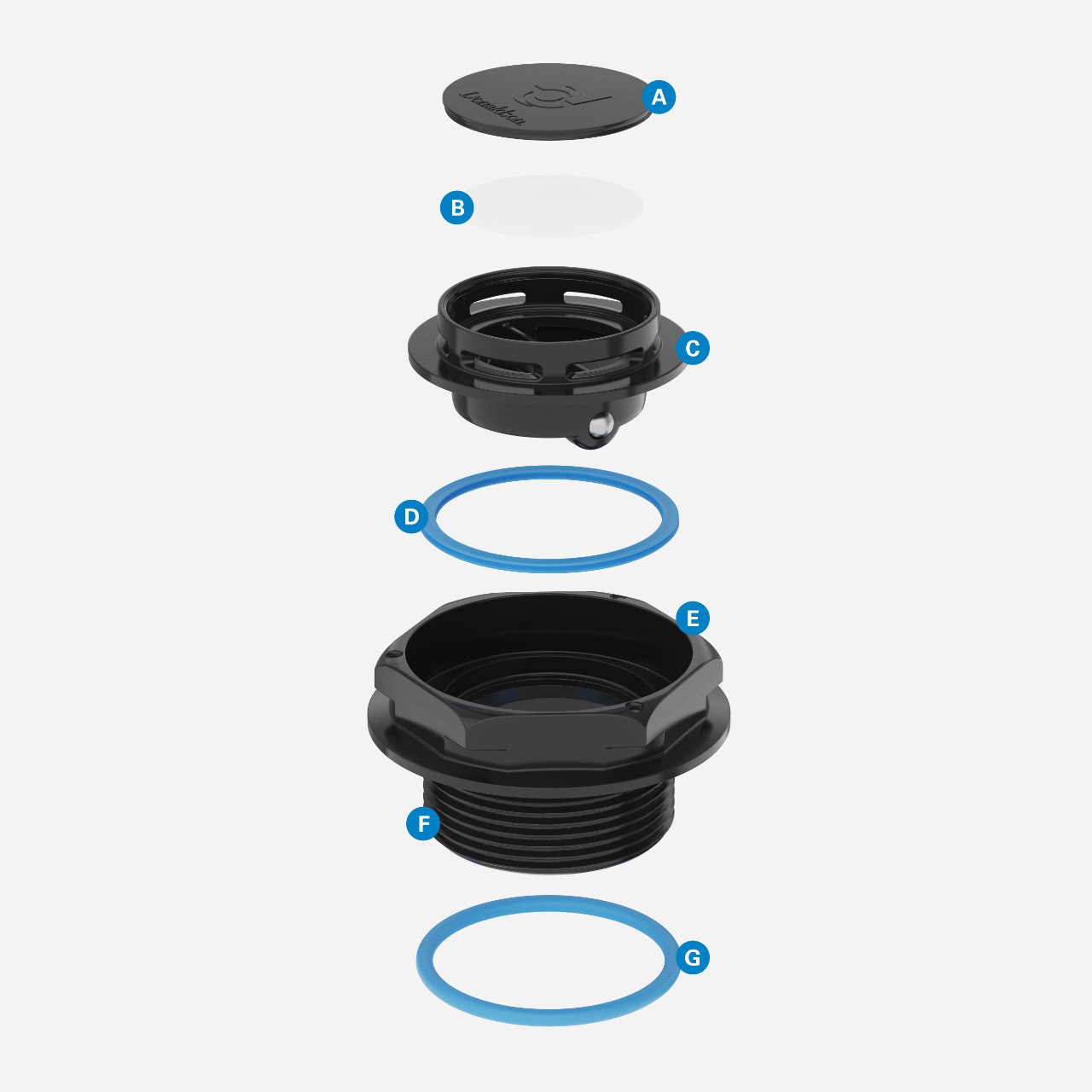

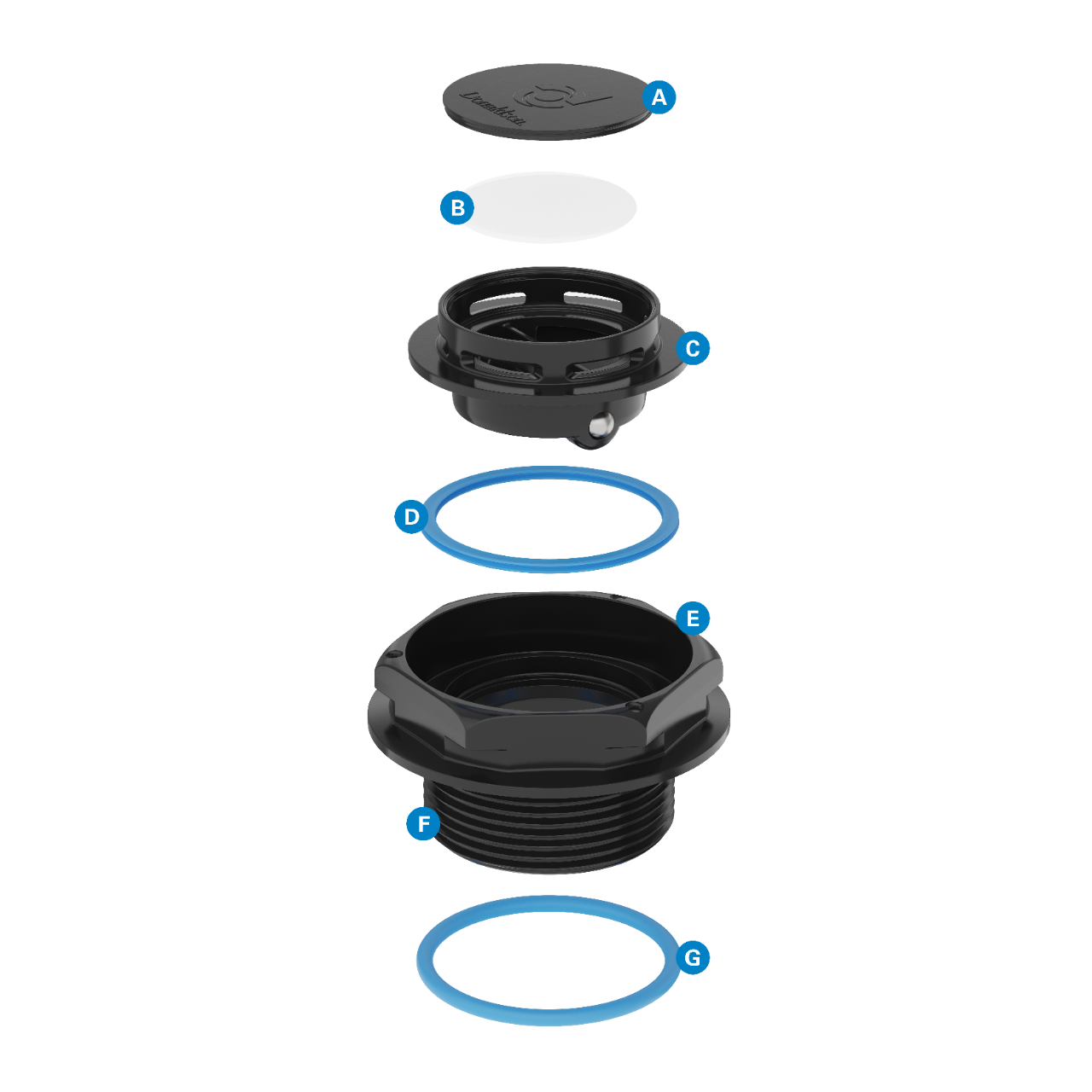

Sfiato batteria a doppio stadio per getto

R. Tappo

  • Protegge la membrana dagli spruzzi
  • Testato per la tenuta all'acqua e all'aria
  • Espelli durante una fuga termica

B. Membrana in ePTFE Tetratex®

  • Idrofobico e oleofobico per proteggere da acqua, sporco e altri contaminanti.
  • Equalizzazione costante della pressione con un flusso d'aria minimo di 97 litri/ora a 10 mbar durante il normale funzionamento

C. Poppet

  • Fissa la membrana e protegge dagli spruzzi
  • Espelli durante una fuga termica

D. Sigillo personalizzato

  • Impedisce a polvere e acqua di entrare nel pacco batteria.

E. Corpo

  • Il design esclusivo consente di regolare la pressione di rilascio e garantisce prestazioni affidabili.

F. Interfaccia filettata ISO-6149

  • Facile e affidabile fissaggio all'alloggiamento del pacco batteria.
  • Interfaccia a baionetta disponibile all'occorrenza

G. O-ring

  • Tenuta affidabile alla parete del pacco batteria

Protezione dall'interno verso l'esterno

Tutte le prese d'aria a doppio stadio per batterie Donaldson incorporano la nostra tecnologia proprietaria con membrana Tetratex in ePTFE. Prodotta internamente, la membrana è composta da piccole fibrille collegate in modo casuale che creano una barriera permeabile all'acqua, garantendo un'equalizzazione continua della pressione e una protezione contro l'ingresso di acqua, sporco e altri contaminanti. L'esclusivo trattamento oleofobico della membrana contribuisce inoltre a respingere gli oli dal materiale filtrante, offrendo una protezione aggiuntiva.


Soluzioni

Jet a doppio stadio

Il sistema Jet a doppio stadio porta la sicurezza delle batterie a un nuovo livello grazie alle sue capacità di degassamento più rapide del settore. Progettato per garantire un'equalizzazione ottimale della pressione e una protezione efficace contro l'ingresso di agenti esterni durante le normali condizioni operative, il Jet espellerà il tappo e la valvola di ritegno qualora la pressione interna della confezione superi la pressione di apertura. Il rapido degassamento avviene a circa 100 litri/secondo a 100 mbar, riducendo notevolmente i potenziali danni alle celle aggiuntive.

  • Interfaccia a vite o a baionetta
  • Portata d'aria minima di 97 litri/ora a 10 mbar
  • Pressione di apertura di 115 mbar

Scoppio a doppio stadio

La valvola di sfiato Burst a doppio stadio garantisce un'equalizzazione costante della pressione, mantenendo al contempo il pacco batteria sigillato e protetto da contaminanti esterni. La valvola di sfiato a basso profilo è dotata di un corpo protettivo e di un tappo di ritegno con perni di rottura che perforano la membrana, garantendo un rapido rilascio della pressione a una velocità di 25 litri/secondo a 300 mbar.

  • Interfaccia a baionetta con fissaggio a vite o a quarto di giro
  • Portata d'aria minima di 17,8 litri/ora a 10 mbar
  • Pressione di apertura di 250 mbar
