Panoramica

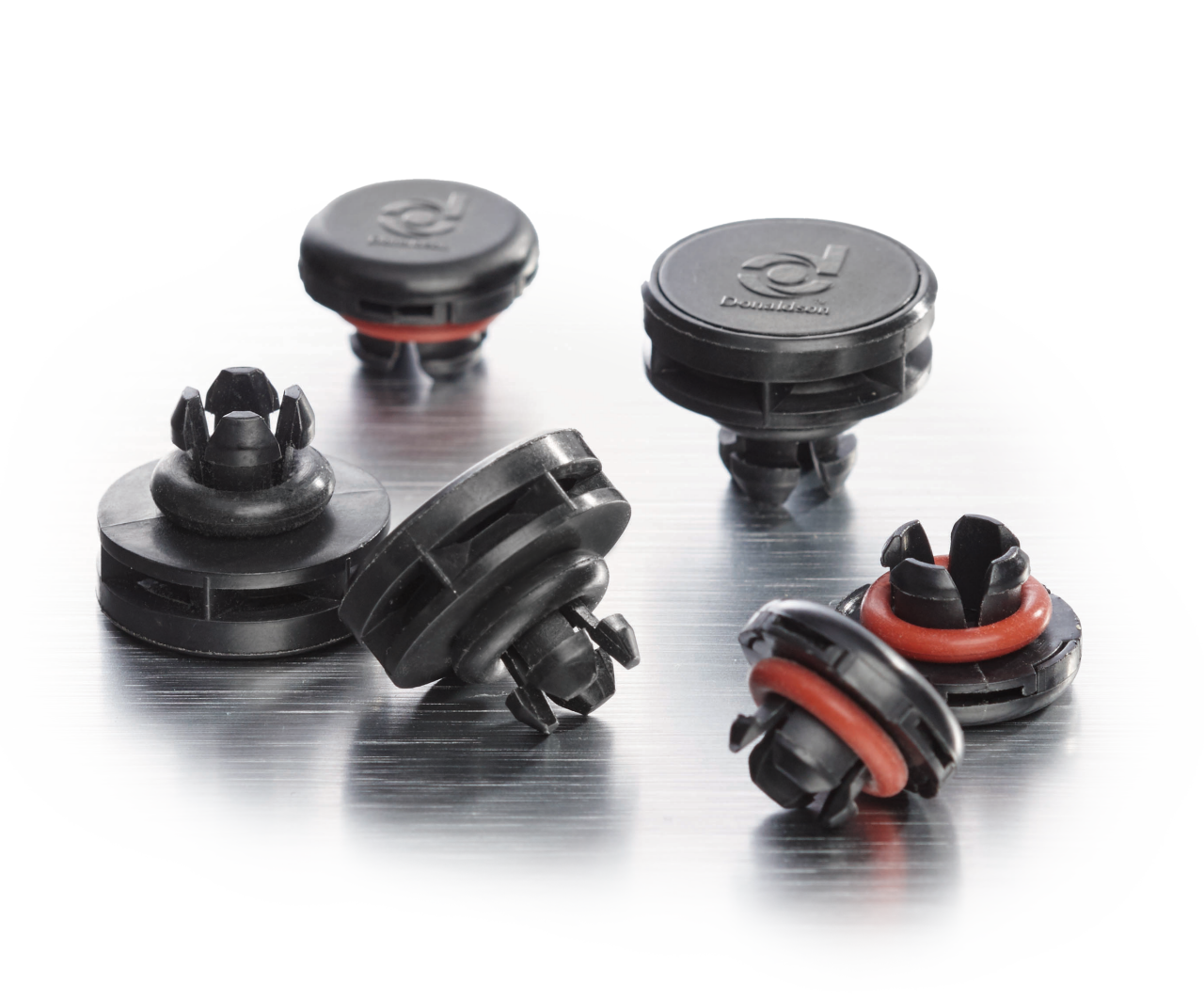

Le valvole di sfiato a innesto rapido Donaldson offrono una protezione affidabile contro polvere, sporco, acqua, oli e altro ancora, mantenendo al contempo una pressione costante. Disponibili in misure standard e a basso profilo, sono facili da installare e robusti grazie alla plastica PBT rinforzata con fibra di vetro, di qualità automobilistica. Il tappo di sicurezza non si stacca, garantendo prestazioni robuste e affidabili anche in ambienti difficili.

Caratteristiche

  • Il design robusto offre la massima protezione dagli ambienti ostili
  • Gli sfiati idrorepellenti soddisfano i livelli di idrorepellenza fino a IP69K
  • Lo sfiato oleorepellente soddisfa i livelli di oleorepellenza fino a 8 AATCC Spec 118-1992
  • Fornisce protezione da polvere e liquidi uniformando la pressione
  • Il design a scatto si integra facilmente nel dispositivo per un rapido assemblaggio
  • Il design del tappo di sfiato sicuro non si separerà dal corpo durante l'installazione o l'applicazione
  • La durevole plastica PBT con fibra di vetro di tipo automobilistico fornisce robustezza e resistenza agli ambienti ostili

Specifiche di prova

  • ISO 9227:2012: Resistenza alla nebbia salina: 100 ore a temperatura e pressione elevate
  • MIL-STD-202G: Vibrazioni meccaniche: resistenza alla fatica
  • IEC 60529-2013: Protezione ambientale: grado IP
  • Resistenza alla temperatura: da -40 °C a 125 o 150 °C/da -40 °F a 257 o 302 °F, 20 cicli, prova di 10 giorni

Manipolazione e specifiche

  • Pulire la superficie di montaggio e l'area in cui sarà installato lo sfiato a scatto per rimuovere eventuali contaminazioni. Lasciare asciugare la superficie dopo la pulizia.
  • La posizione ideale per l'installazione è su una superficie piana e verticale su una parete esterna del corpo filtro. Questa posizione impedisce la raccolta di liquidi.
  • Smusso raccomandato per una tenuta O-Ring ottimale quando lo spessore della parete è adatto.
  • Spingere lo sfiato a scatto fino a quando non si sente un clic. Ciò garantirà la tenuta adeguata.
Parte n. Flusso d'aria tipico a 70 mbar Pressione minima di entrata dell'acqua (mbar a 45 sec.) Grado temp.
Grado IP		 Oleorepellente O-ring
67 68 69K
P515708 250 mL/min
(8 oz/min)		 1,100 da -40° a 125° C
(da -40° a 257° F)		 X X X Sì EPDM
P516447 2.160 ml/min
(73 oz/min)		 280 da -40° a 125° C
(da -40° a 257° F)		 X X X Sì EPDM
P516450 2.400 ml/min
(81 oz/min)		 320 da -40° a 150° C
(da -40° a 302° F)		 X X X No Silicone
P516391 250 mL/min
(8 oz/min)		 1,100 da -40° a 150° C
(da -40° a 302° F)		 X X X Sì Silicone

Sfiato a scatto a basso profilo

Parte n. Flusso d'aria tipico a 70 mbar Pressione minima di entrata dell'acqua (mbar a 45 sec.) Grado temp. Grado IP Oleorepellente O-ring
67 68 69K
P515955 250 mL/min
(8 oz/min)		 1,100 da -40° a 150° C
(da -40° a 302° F)		 X X X Sì Silicone



Applicazioni

Settore automobilistico:

  • Motori e pompe
  • ECU
  • SCR
  • Pacchi batteria
  • Sensori
  • Gruppo propulsore

Elettronica:

  • Sensori di qualità dell'aria
  • Illuminazione esterna
  • Telecomunicazioni
  • Elettronica per esterni
