In situazioni economiche difficili, non sono sempre disponibili fondi per effettuare ingenti spese di capitale in attrezzature. Spesso, invece, il piano consiste nel prendere le attrezzature vecchie e trasformarle per soddisfare i requisiti odierni aumentati relativi alle prestazioni.

Non è insolito vedere un collettore di polveri a maniche che ha 20, 30 o persino 40 anni ancora in servizio. Il problema è che i vecchi collettori di polveri a maniche devono essere in grado di stare al passo con le nuove esigenze e/o normative. Gli attuali standard di qualità dell'aria richiedono spesso una migliore efficienza di filtrazione rispetto a quella offerta dai tradizionali filtri a maniche in poliestere da 16 once. Le polveri raccolte possono anche essere così abrasive che i setti filtranti non tessuti utilizzati nel vecchio collettore a maniche finiscono per sviluppare dei buchi nella parte inferiore delle maniche filtranti, portando a una durata più breve della vita utile del filtro.

Le maniche filtranti pieghettate sono ora in grado di offrire soluzioni convenienti per i problemi più comuni che oggi colpiscono i collettori di polveri a maniche.

Che cos'è una manica filtrante pieghettata?

Una manica filtrante pieghettata è spesso un insieme di filtri lunghi e sottili che assomiglia più a un filtro a cartuccia che a un filtro a manica. Le opzioni di setti con filtri a maniche pieghettate vanno dal poliestere spunbond alle membrane in PTFE o agli strati di nanofibre che ottimizzano l'efficienza, oltre a molti altri setti a seconda delle esigenze dell'applicazione, ad esempio un setto rinforzato in fibra aramidica per le applicazioni a temperature più elevate.

Le maniche pieghettate hanno nuclei incorporati in modo da sostituire sia le maniche filtranti che la gabbia di supporto. Alcuni modelli di maniche pieghettate sono persino dotati di aperture curve nella parte superiore per aumentare l'energia di pulizia in modo simile alle valvole venturi utilizzate in alcuni filtri a maniche.

Le maniche pieghettate non solo assomigliano a dei filtri a cartuccia, ma funzionano più come questi ultimi che come filtri a maniche. La manica pieghettata (in poliestere spunbond) offre una migliore efficienza iniziale ed è spesso più durevole del feltro in poliestere in una manica filtrante tradizionale. Inoltre, la manica pieghettata media può integrare molto più setto filtrante rispetto alla corrispondente lunghezza della manica in feltro che va a sostituire, consentendo in genere la sostituzione delle maniche in feltro con maniche pieghettate molto più corte.

Esistono modelli di maniche pieghettate per applicazioni a carico superiore, inferiore e persino per applicazioni ovali:

Vantaggi dei filtri a maniche pieghettate nei collettori a maniche

Aumento della superficie del filtro – i filtri a maniche pieghettate possono fornire fino al doppio dell'area filtrante per piede o lunghezza del filtro. Pertanto, nelle apparecchiature esistenti, l'aumento della superficie del setto filtrante del pacco pieghettato può ridurre le velocità di filtrazione o consentire un volume totale maggiore alla stessa velocità di filtrazione. Ciò significa che potresti essere in grado di far passare più aria attraverso i collettori esistenti senza dover aggiungere un altro collettore o sovraccaricare l'attrezzatura corrente. Occorre fare attenzione ai collettori a maniche con ingresso in basso dove è ancora possibile incontrare delle limitazioni sul volume totale di aria in base al profilo di velocità ascendente che risulta nel collettore.

Perdita di pressione più bassa: poiché le maniche pieghettate possono raddoppiare la quantità di setti in un collettore a maniche, esse possono spesso abbassare la caduta di pressione differenziale media per il collettore, supponendo che i volumi di flusso dell'aria siano gli stessi. Le riduzioni della caduta di pressione si traducono spesso direttamente in risparmi energetici nel corso della vita utile del filtro se la ventola può essere regolata per sfruttare il ridotto carico di pressione statica sul sistema di filtrazione. La riduzione nella caduta di pressione differenziale può anche ridurre la frequenza di pulizia a impulsi richiesta dai filtri, offrendo ulteriori risparmi grazie alla riduzione nel consumo di aria compressa.

Resistenza all'abrasione: – spesso l'abrasione riduce la durata di vita utile dei filtri a maniche con la comparsa di fori nelle sezioni inferiori delle maniche filtranti. Ciò si traduce in guasti immediati alle emissioni delle maniche filtranti poiché l'aria carica di polveri inizierà a passare attraverso i fori senza essere filtrata. Le maniche pieghettate permettono di affrontare questo problema di abrasione in un paio di modi. Innanzitutto, il materiale in poliestere spunbond nelle maniche pieghettate è molto resistente. In secondo luogo, la progettazione delle maniche pieghettate offre più supporti per 30 cm (1 piede) di lunghezza della manica, quindi le maniche pieghettate sono spesso molto più corte delle maniche in tessuto che vanno a sostituire. Tale configurazione consente la creazione di una zona di rilascio nella sezione inferiore del collettore. La polvere che penetra nel collettore ha un volume maggiore quando entra nel collettore che è più aperto, con velocità inferiori. Questa zona consente alle polveri più pesanti, e quindi più abrasive, di cadere naturalmente nella tramoggia senza turbinare e danneggiare il fondo delle maniche filtranti.

Miglioramento dell'efficienza del filtro: – un altro vantaggio delle maniche pieghettate è il miglioramento dell'efficienza del filtro. In alcuni casi il miglioramento dell'efficienza del filtro fornito dalle maniche pieghettate può fare la differenza tra il soddisfare o il superare i requisiti relativi alle emissioni. Quando le polveri raccolte si compongono di un flusso di prodotti, la maggiore efficienza del filtro può anche aiutare a migliorare la produttività complessiva poiché una riduzione del numero di prodotti emessi dal processo si traduce in un aumento del numero di prodotti che possono essere venduti.

Facilità di manutenzione: – da ultimo, ma non per importanza, quando si tratta di sostituire i filtri, cambiare le maniche filtranti in tessuto è sempre stato un processo spiacevole e dispendioso in termini di tempo. Le maniche e le gabbie sporche sono spesso difficili da rimuovere dal collettore e le vecchie maniche sporche devono essere tolte dalle gabbie prima di poter installare le nuove nei collettori.

Poiché le maniche filtranti pieghettate sostituiscono la manica e anche la gabbia nel collettore, spesso sono sia più facili sia più veloci da sostituire. Inoltre, dato che le maniche pieghettate sono in genere molto più corte delle maniche e delle gabbie corrispondenti che vanno a sostituire, sono spesso molto più facili da maneggiare. Gli utilizzatori delle maniche pieghettate hanno spesso constatato di poter ampiamente dimezzare i tempi di sostituzione, quindi la facilità di sostituzione diventa un ulteriore risparmio sui costi associati alle maniche pieghettate: meno ore di lavoro per sostituire le maniche e meno ore perse a causa dei tempi di fermo.

Risultati dei test sui setti filtranti*

Donaldson ha completato un test per confrontare le prestazioni del suo supporto in feltro singed, comunemente utilizzato nelle applicazioni con filtri a maniche, con il supporto Ultra-Web SB (Spunbond) utilizzato nelle sue maniche pieghettate. Donaldson ha incaricato un laboratorio indipendente di condurre il test utilizzando il test D 6830-02 dell'American Society for Testing and Materials (ASTM). Si tratta dello stesso metodo di prova utilizzato dall'EPA statunitense per il programma Environmental Technology Verification (verifica delle tecnologie ambientali, ETV).

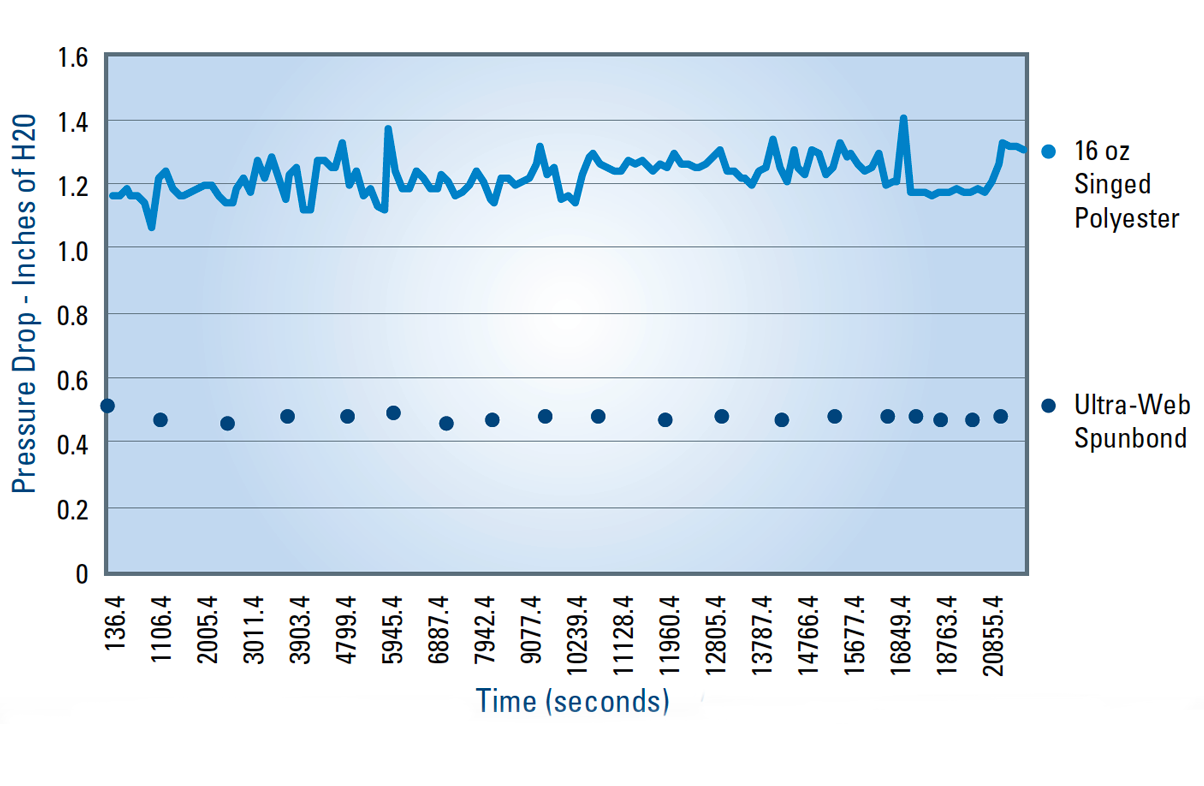

Caduta di pressione più bassa del 62%

Durante la fase di esecuzione del test, della durata di sei ore, Ultra-Web Spunbond ha funzionato con una caduta di pressione inferiore rispetto al feltro in poliestere da 16 once. La caduta di pressione media per Ultra-Web Spunbond è stata inferiore del 62% rispetto al feltro singed.

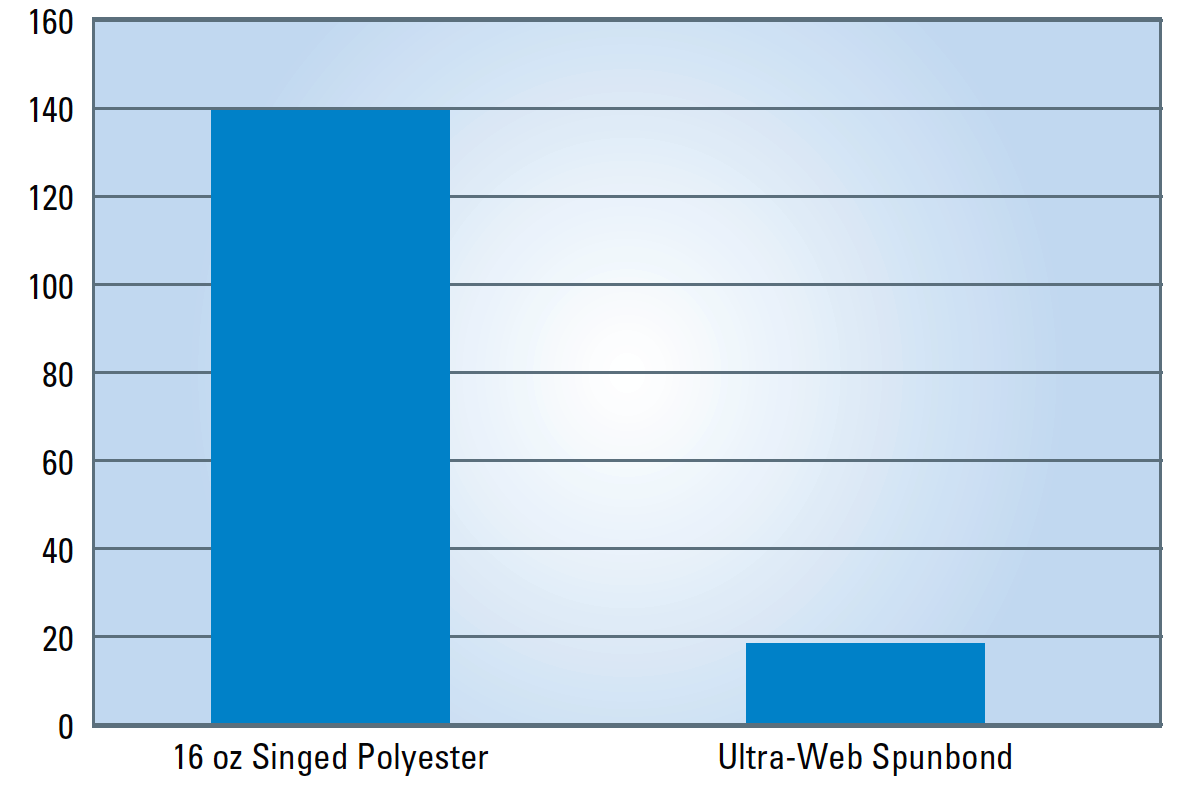

87% di impulsi in meno

Durante la fase di esecuzione del test, della durata di sei ore, il supporto Ultra-Web Spunbond ha richiesto solo 18 impulsi per mantenere la caduta di pressione al di sotto di 4". Nel frattempo, il feltro in poliestere da 16 once ha richiesto 139 impulsi per mantenere la caduta di pressione al di sotto di 4". Si tratta di una riduzione dell'87% degli impulsi necessari per mantenere la caduta di pressione al di sotto di 4".

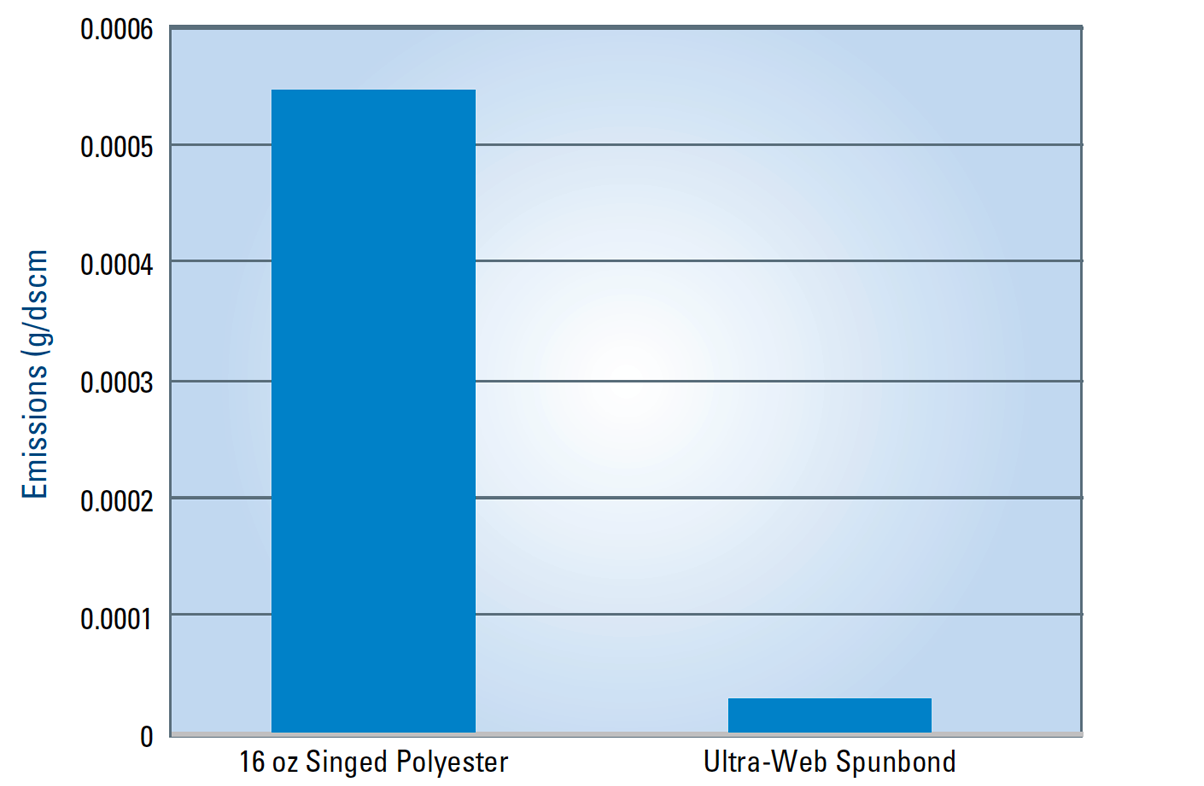

94% di emissioni in meno

Questo test dimostra che durante la fase finale dello stesso, l'Ultra-Web Spunbond ha generato il 94% di emissioni in meno rispetto al materiale delle maniche in poliestere da 16 once.

Il nostro vantaggio è la tua soluzione

Nel complesso, le maniche pieghettate offrono soluzioni per una vasta gamma di sfide relative ai collettori a maniche, ad esempio come ottenere una maggiore produzione da un sistema di raccolta delle polveri senza i costi di manodopera o finanziari associati all'installazione di una nuova attrezzatura. Le maniche pieghettate non solo forniscono una filtrazione più efficiente, ma offrono anche il potenziale per una minore caduta di pressione, una maggiore durata di vita utile del filtro, una manutenzione più rapida e meno difficoltosa e possono anche aiutare a contrastare l'abrasione del filtro.

*PROCEDURA DI TEST: Il test ASTM D 6830-02 è un test per mezzi filtranti in fogli piani che si compone di tre fasi. 1) La prima fase è una fase di condizionamento che consiste in 10.000 cicli di filtrazione (cicli di impulso) per simulare il funzionamento a lungo termine.  2) La seconda fase consiste in 30 normali cicli di filtrazione per consentire al mezzo di riprendersi dal periodo di condizionamento.  3)La fase finale del test è la fase di performance. Questa fase dura 6 ore con normali cicli di filtrazione. Durante questa fase, ogni volta che la caduta di pressione raggiunge i 4", l'elemento filtrante viene sottoposto a impulsi. Il numero di impulsi necessari per mantenere la caduta di pressione al di sotto di 4" in questo intervallo di 6 ore viene registrato insieme alla caduta di pressione 3 secondi dopo ogni impulso.

Nota: Per il campione di feltro in poliestere da 16 once è stata utilizzata la normale velocità di filtrazione di prova di 6,6 piedi al minuto. Poiché il supporto Ultra-Web Spunbond viene utilizzato in maniche pieghettate che forniscono il doppio del supporto rispetto alle maniche in feltro da 16 once, il supporto Ultra-Web Spunbond è stato testato a una velocità di filtrazione modificata di 3,5 piedi al minuto per simulare l'assemblaggio del prodotto finale.
