개요

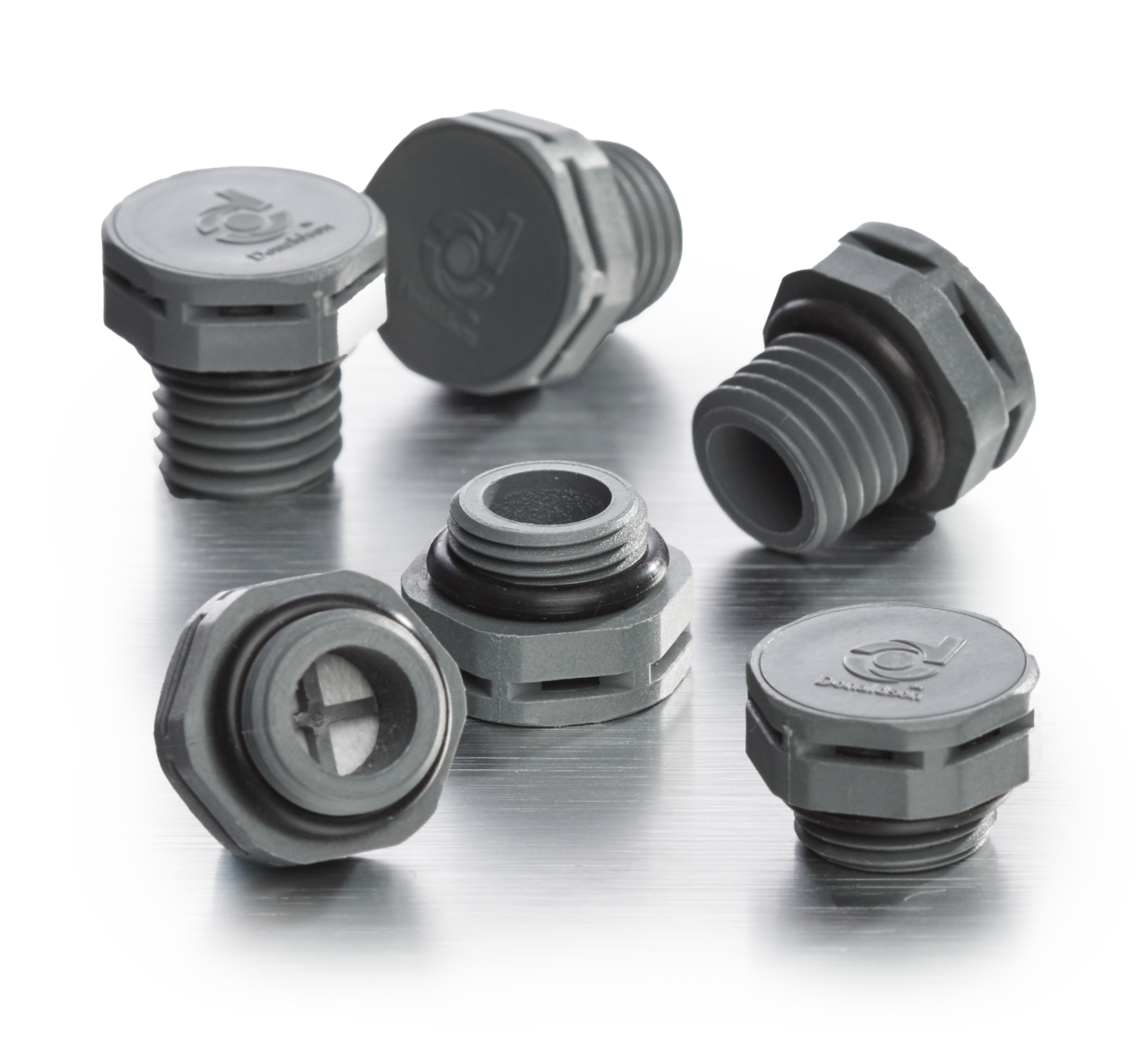

도널드슨 스크류핏 환풍구는 손쉬운 설치와 장기적인 보호 기능을 위해 설계되었습니다. 이 제품들은 액체, 먼지 및 유해 입자를 차단하는 동시에 고도 변화나 온도 변화에 따라 필수적인 지속적인 압력 및 온도 평형을 유지합니다. 내구성이 뛰어난 나사식 설계로 장비에 완벽하게 장착되어 인클로저의 수명을 연장하고 신뢰성을 향상시킵니다. 일정한 공기 흐름과 견고한 밀봉 기능을 갖춘 당사의 나사식 통풍구는 열악한 환경에서도 성능을 유지하도록 설계되었습니다.

주요 특징

• 혹독한 환경에서 최대한의 보호를 제공하는 견고한 디자인
• 최대 IP69K의 발수 등급을 충족하는 소수성 벤트
• 최대 8등급의 발유 등급을 충족하는 소유성 벤트
• 균일한 압력을 유지하면서 먼지 및 액체 차단
• 스크루 핏 설계로 손쉬운 기기 통합과 빠른 조립 가능
• 안전한 벤트 캡 설계로 설치 또는 적용 시 본체에서 분리 방지
• 혹독한 환경에서도 버틸 수 있는 저항성과 높은 강도를 제공하는 내구성이 뛰어난 전장급(automotive-rated) 유리 충전 PBT 플라스틱 사용

테스트 사양

• DIN40050.9: 보호 등급(IP 코드), 물 및 먼지 차단
• ASTM B117-09: 염수 분무 저항성 - 고온 및 고압에서 100시간 분무
• ASTM G155-05: UV 저항성 - 10일간의 극한 노출
• IEC 60068-2-78: 높은 온도 및 RH - 10일간 노출
• ASTM E96-10: 수분 투과도 - 제습제 방식(염화칼슘법)
• • 내열성: -45 °C에서 48시간 및 80 °C에서 48시간
•  IEC 60068-2-10: 항균 활성 등급 2b
• UL 94: 플라스틱 하우징의 난연성 – V-0 등급

취급 및 사양

• 장착 면과 스크루 핏 벤트를 설치할 영역을 세척하고 오염물을 제거합니다.
• 세척 후에 표면이 마를 때까지 기다립니다.
• 하우징 외벽의 평평한 수직면에 설치하는 것이 가장 좋습니다. 이러한 위치에 설치하면 액체가 고이지 않습니다.
• 나사산을 적절하게 맞춰 스크루 핏 벤트를 하우징에 삽입한 다음 나사를 돌려서 하우징에 고정합니다.
• 벤트가 적절하게 고정되었는지 확인한 후에 벤트를 0.6~1.0 Nm(5-10 in-lb)로 조입니다.
• 선택 사항인 육각 너트(P516960)는 M12 x 1.5 스크루 핏 벤트에 사용할 수 있습니다.
• 벽 두께가 적절할 경우, O 링을 최적으로 밀착시킬 수 있도록 챔퍼를 사용하는 것이 좋습니다.

응용 분야

자동차:

• 모터 및 펌프
• ECU
• SCR
• 배터리 팩
• 센서
• 파워트레인

전자제품:

• 공기 청정 관리 센서
• 실외 조명
• 전기 통신
• 옥외 전자 장치
