개요

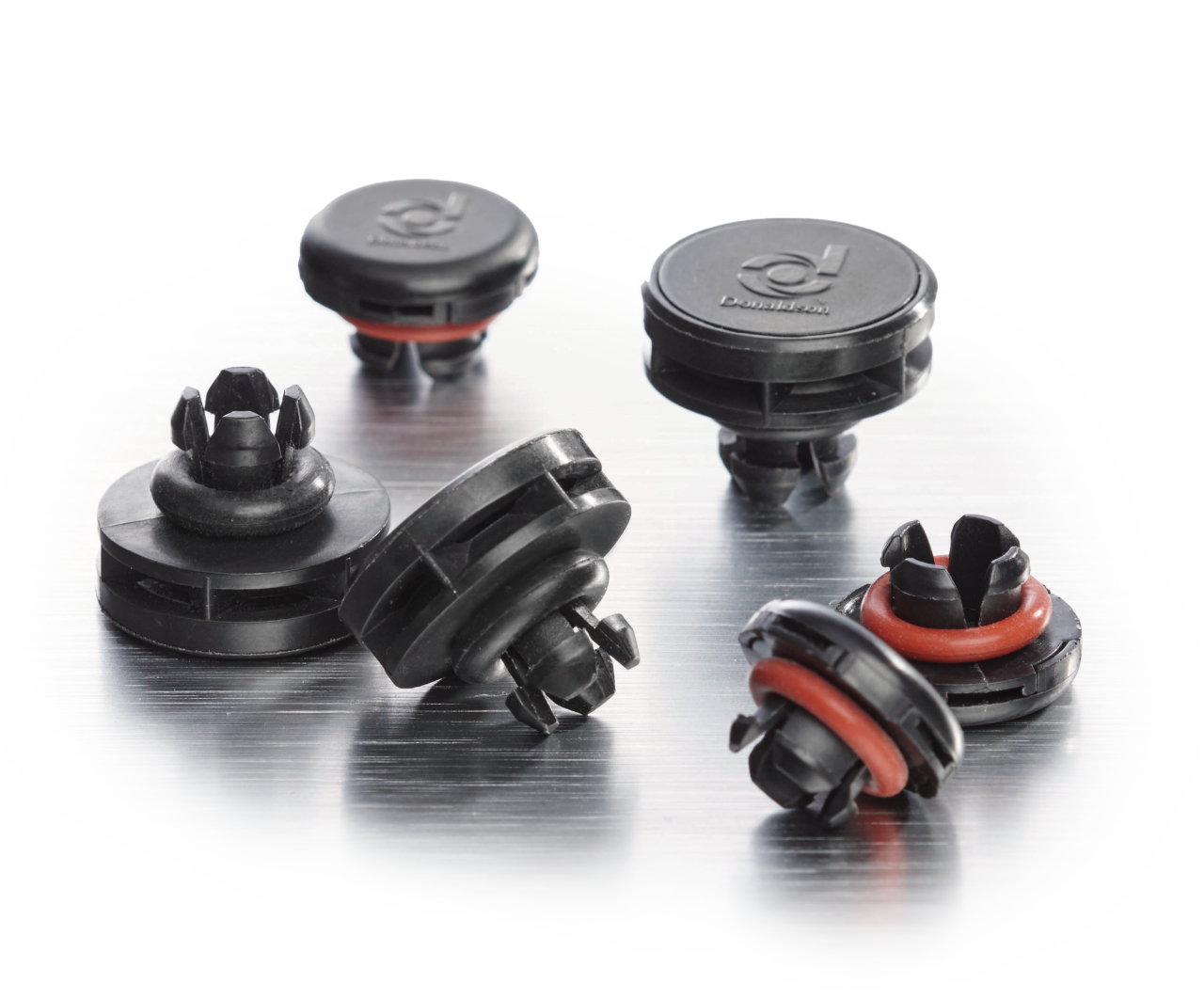

도널드슨 스냅핏 벤트는 먼지, 오물, 물, 기름 등으로부터 안정적인 보호 기능을 제공하는 동시에 일관된 압력 평형을 유지합니다. 표준형과 슬림형 두 가지 크기로 제공되며, 설치가 간편하고 자동차 등급의 유리섬유 강화 PBT 플라스틱으로 제작되어 내구성이 뛰어납니다. 견고한 뚜껑은 분리되지 않아 열악한 환경에서도 안정적이고 안심할 수 있는 성능을 제공합니다.
주요 특징
- 혹독한 환경에서 최대한의 보호를 제공하는 견고한 디자인
- 최대 IP69K의 발수 등급을 충족하는 소수성 벤트
- AATCC Spec 118-1992에 따라 최대 8등급의 발유 등급을 충족하는 소유성 벤트
- 균일한 압력을 유지하면서 먼지 및 액체 차단
- 스크루 핏 디자인으로 기기에 쉽게 통합할 수 있고 빠르게 조립 가능
- 안전한 벤트 캡 설계로 설치 또는 적용 시 본체에서 분리 방지
- 혹독한 환경에서도 버틸 수 있는 저항성과 우수한 강도를 제공하는 내구성이 뛰어난 전장급(automotive-grade) 유리 충전 PBT 플라스틱 사용
테스트 사양
- ISO 9227:2012: 염수 분무 저항성 - 고온 및 고압에서 100시간
- MIL-STD-202G: 기계 진동 - 피로 저항성
- IEC 60529-2013: 환경 보호- IP 등급
- 온도 저항성: -40 °C~125 °C 또는 150 °C/-40 °F~257 °F 또는 302 °F, 20 사이클, 10일 테스트
취급 및 사양
- 장착 면과 스냅 핏 벤트를 설치할 영역을 청소하여 오염물을 제거합니다. 세척 후에 표면이 마를 때까지 기다립니다.
- 하우징 외벽의 평평한 수직면에 설치하는 것이 가장 좋습니다. 이러한 위치에 설치하면 액체가 고이지 않습니다.
- 벽 두께가 적절할 경우 O 링을 최적으로 밀착시키려면 챔퍼를 사용하는 것이 좋습니다.
- 딸깍 소리가 날 때까지 스냅 핏 벤트를 밉니다. 그러면 적절하게 밀착됩니다.
| 부품 # | 일반 공기 흐름 @ 70 mbar | 최소 입수 압력(mbar @ 45초) | 온도 등급 | IP 등급 |
소유성 | O 링 | ||
|---|---|---|---|---|---|---|---|---|
| 67 | 68 | 69K | ||||||
| P515708 | 250mL/min (8oz/min) |
1,100 | -40°C ~ 125°C (-40°F ~ 257°F) |
X | X | X | 예 | EPDM |
| P516447 | 2,160 mL/분 (73 oz/분) |
280 | -40°C ~ 125°C (-40°F ~ 257°F) |
X | X | X | 예 | EPDM |
| P516450 | 2,400 mL/분 (81 oz/분) |
320 | -40°C ~ 150°C (-40°F ~ 302°F) |
X | X | X | 아니요 | 실리콘 |
| P516391 | 250mL/min (8oz/min) |
1,100 | -40°C ~ 150°C (-40°F ~ 302°F) |
X | X | X | 예 | 실리콘 |
편평형 스냅 핏 벤트
| 부품 # | 일반 공기 흐름 @ 70 mbar | 최소 입수 압력(mbar @ 45초) | 온도 등급 | IP 등급 | 소유성 | O 링 | ||
|---|---|---|---|---|---|---|---|---|
| 67 | 68 | 69K | ||||||
| P515955 | 250mL/min (8oz/min) |
1,100 | -40°C ~ 150°C (-40°F ~ 302°F) |
X | X | X | 예 | 실리콘 |
적용 분야
자동차:
- 모터 및 펌프
- ECU
- SCR
- 배터리 팩
- 센서
- 파워트레인
전자제품:
- 공기 청정 관리 센서
- 실외 조명
- 전기 통신
- 옥외 전자 장치
