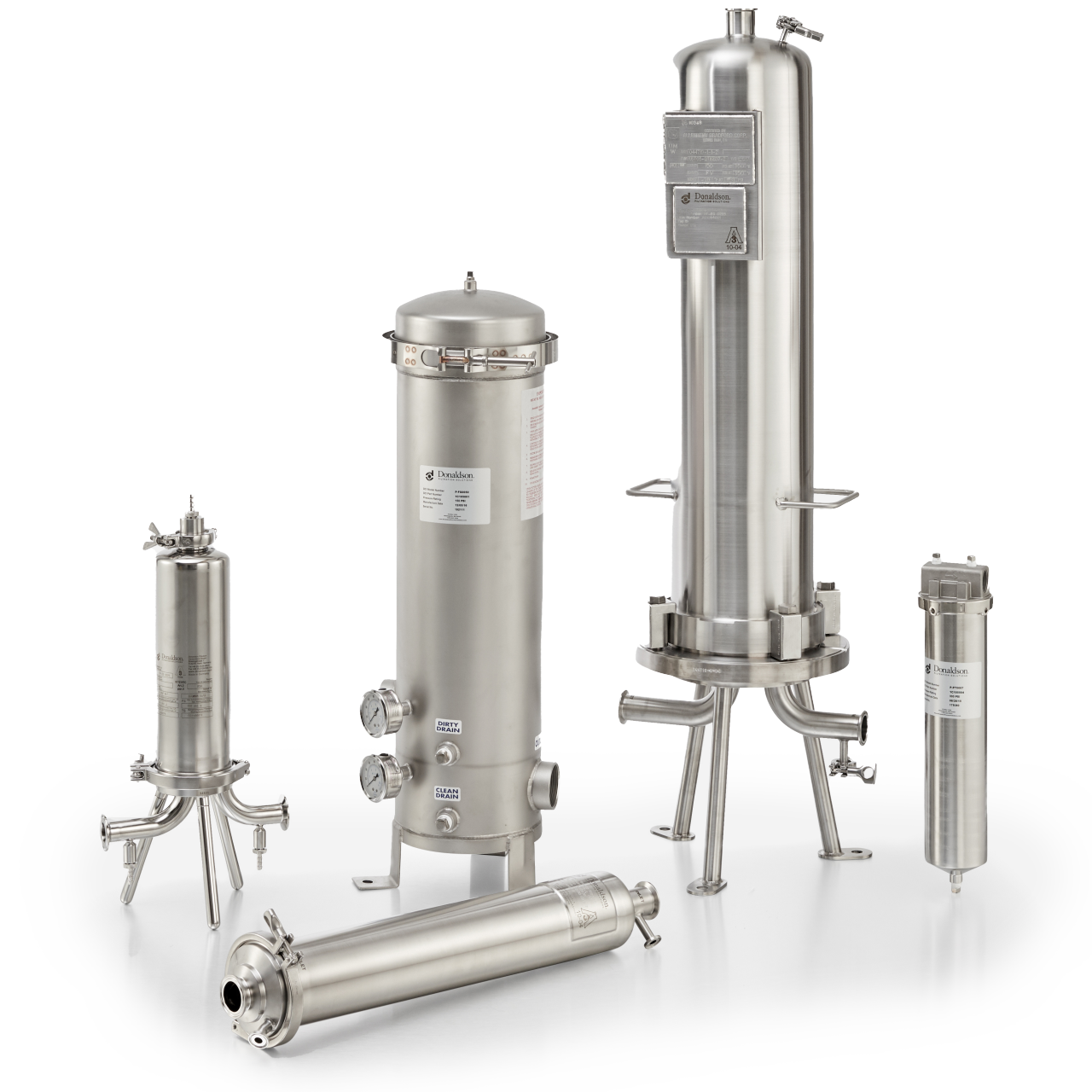

개요
Donaldson의 제품군은 위생적인 T형 스테인리스 스틸 필터 하우징, 인라인 스테인리스 스틸 필터 하우징, 산업용 스테인리스 스틸 카트리지 및 백 필터 하우징을 포함하며, 모두 효율적인 유량과 손쉬운 유지 보수를 위해 설계되었습니다.
제균 리퀴드 필터 하우징, 리퀴드 프리 필터 하우징 또는 산업용 리퀴드 필터 하우징 등 무엇이 필요하든, Donaldson은 귀사의 리퀴드 필트레이션 시스템과 완벽하게 통합되는 하우징을 제공합니다.

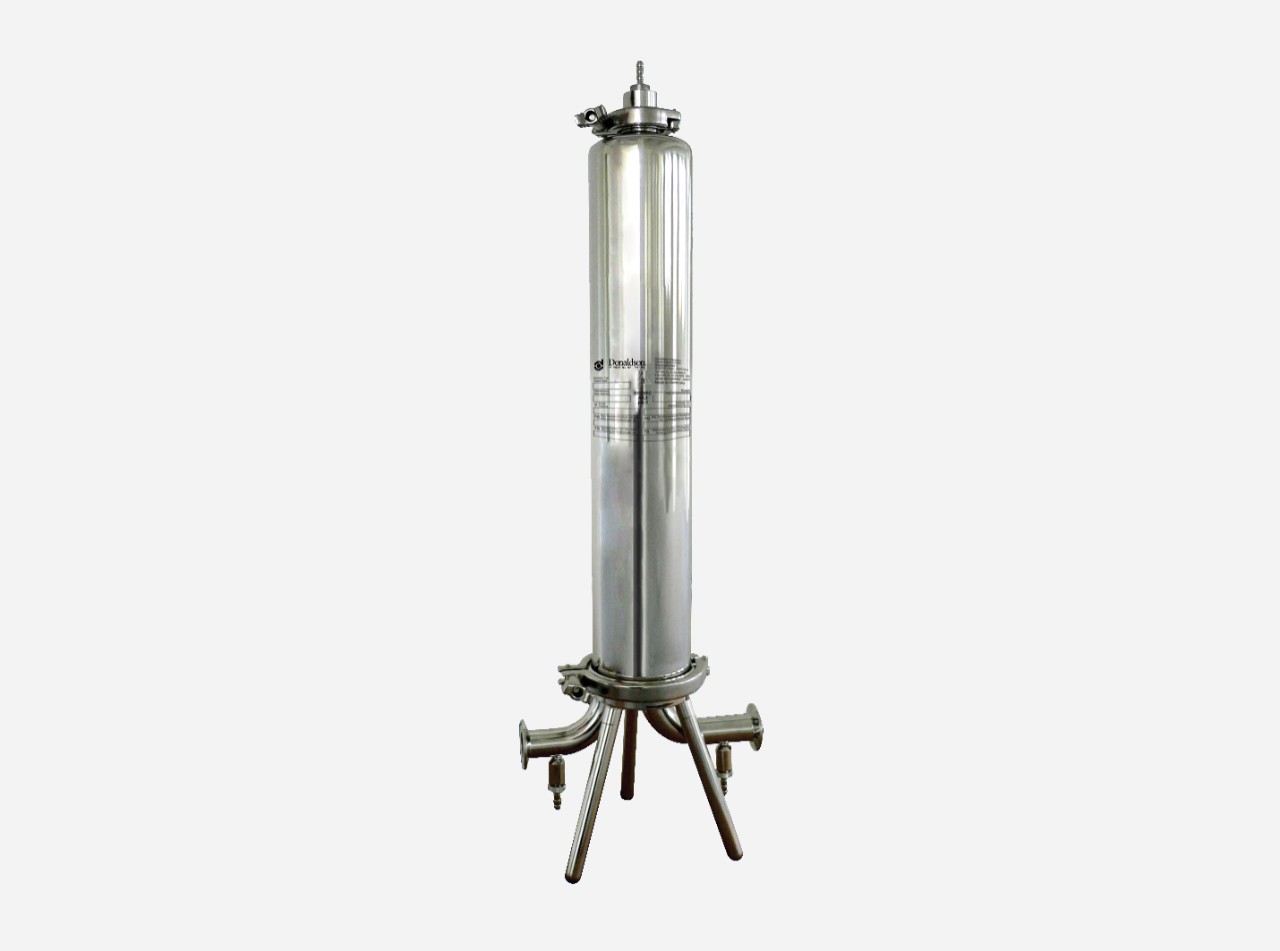

PF-EG 리퀴드 필터 하우징
Donaldson의 PF-EG 위생 스테인리스 스틸 필터 하우징은 리퀴드 필트레이션 응용 분야를 위한 가장 수준 높은 하우징 디자인을 제공합니다. 공정 및 원료 리퀴드의 POU(point-of-use) 필트레이션에 적합하게 설계된 이러한 하우징은 고객의 특정 요구사항을 충족하기 위해 코드 7 연결부가 포함된 Donaldson LifeTec™ 리퀴드 필터 엘리먼트를 사용해 구성할 수 있습니다.
표준 PF-EG 하우징은 Tri-Clamp® 필터 연결부 및 다양한 크기 및 표면 마감 등급으로 제공됩니다. 요청 시 맞춤형 위생 필터 하우징 설계가 제공됩니다.
특징
- 3-A 및 ASME 인증 옵션
- 26.5~1,362 lpm( 7~360 gpm)의 리퀴드 유량 처리
- 표준 25 mm( 1 in.)~76 mm( 3 in.) 크기의 연결부 제공
- 비드블라스팅, 전해 연마 및 질소 부동화 마감 사용 가능
- 356 °F에서 정격 150 psi / -25 °C(-13 °F)~+150 °C(302 °F)(표준 EPDM 개스킷, 물의 경우 +1 °C(33 °F)~85 °C(185 °F))의 최소/최대 작동 온도에서 10 bar
- FDA CFR(연방규정집) 21편, 프레임워크 규정 1935/2004/EC
응용 분야
- 원료수 여과
- 시럽, 향료 및 응축물 여과
- 와인 필트레이션, 맥주 여과 및 증류주 여과
- 유제품 여과 (예: 우유, 유청, 크림)
- 주스 및 청량음료 여과
- 생수 여과 및 탄산음료 여과
- 병입 라인 전 최종 여과

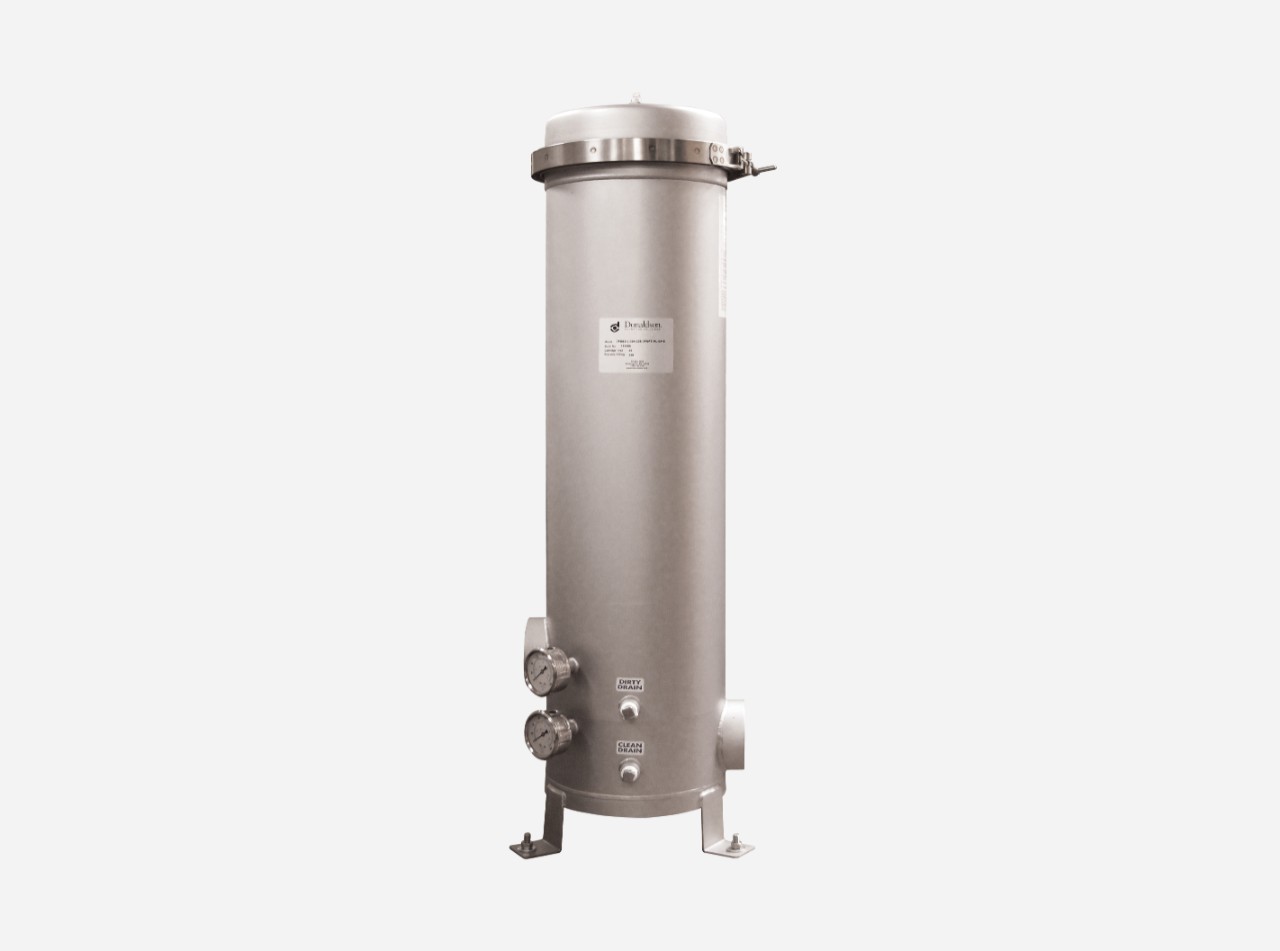

P-FG 리퀴드 필터 하우징
Donaldson P-FG 스테인리스 스틸 리퀴드 필터 하우징은 리퀴드, 원료 및 원수의 대량 여과를 위해 설계되었습니다. 공정에서 대량 리퀴드 필트레이션을 위한 1차 필트레이션 하우징을 지원합니다. 벤트 및 드레인 포트를 통해 하우징을 빠르게 서비스 및 시운전할 수 있습니다.
Donaldson의 표준 P-FG 하우징은 304 스테인리스 스틸 또는 316L 스테인리스 스틸로 제작되었습니다.
모든 하우징에는 이중 오픈 엔드 필터 엘리먼트 연결부가 기본으로 제공됩니다. 226 O-링을 사용하는 코드 7 필터 엘리먼트, 베요넷 잠금 탭 및 로케이팅 핀과 같은 기타 엘리먼트 옵션도 제공됩니다. Donaldson의 광범위한 대량 리퀴드 필터 엘리먼트는 고객의 공정 요구 사항을 충족합니다.
특징
- 대량 리퀴드용으로 설계된 경제적인 스테인리스 스틸 카트리지 필터 하우징
- 고압 필트레이션 응용 분야를 위한 스윙 볼트 클로저 제공
- 여러 가지 연결부 스타일 및 크기 제공
- 요청 시 ASME U 규격 스탬프가 찍힌 필터 하우징 제공 가능
응용 분야
- 공정용수 여과
- 미네랄워터 여과
- 맥주 여과
- 와인 여과
- 청량음료 여과
- 주스 여과

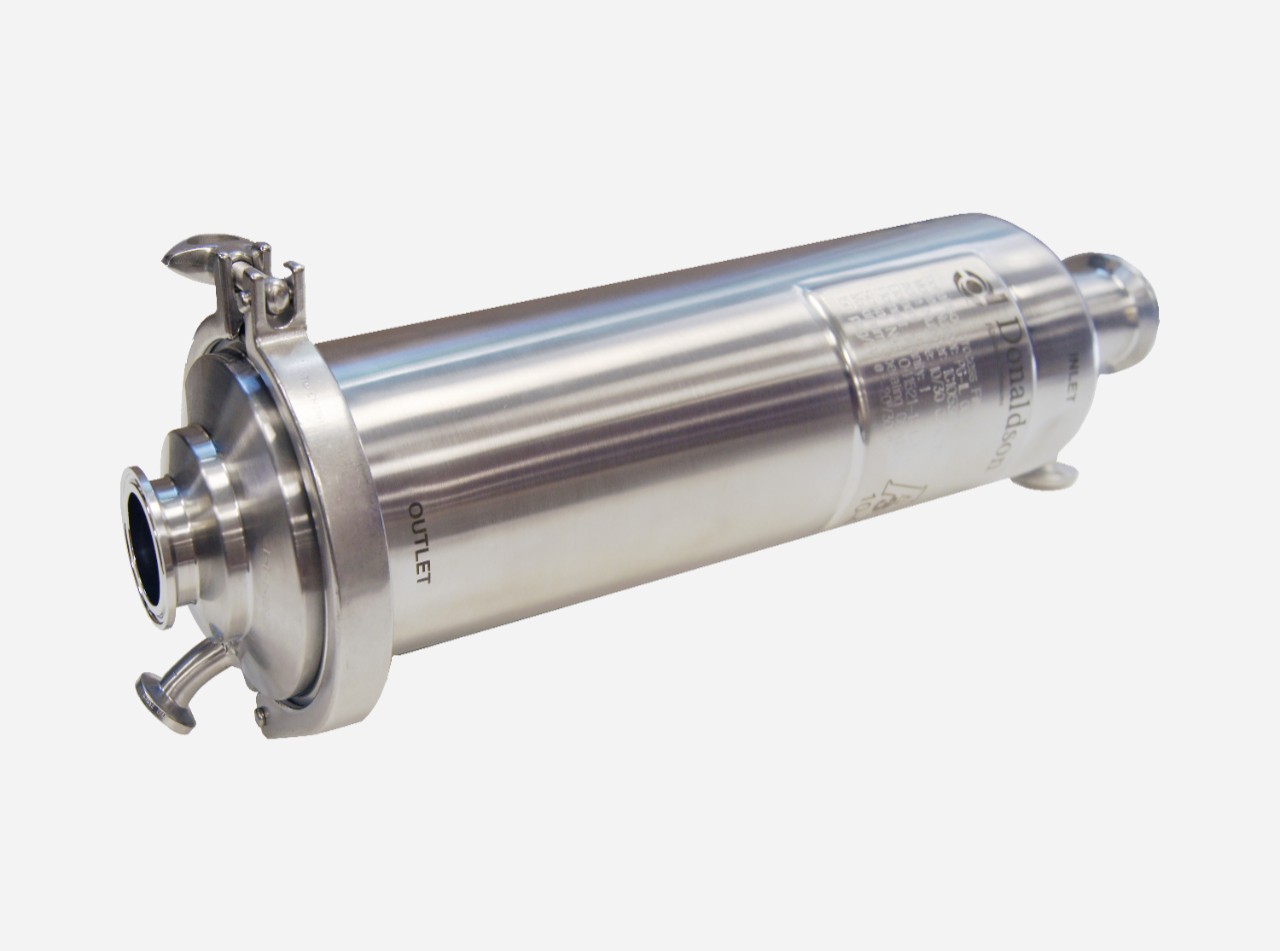

PG-IL 리퀴드 필터 하우징
Donaldson의 PG-IL 제균 인라인 스테인리스 스틸 필터 하우징은 기존의 T형 하우징이 적합하지 않은 리퀴드 필트레이션을 위해 설계되었습니다.
가스 또는 리퀴드 필트레이션 시스템 모두에서 PG-IL 하우징의 슬림하고 컴팩트한 디자인으로 인해 좁은 공간에 세로 또는 가로 방향으로 설치할 수 있습니다.
1½" Tri-Clamp®* 흡입구 및 배출구 연결부와 ½" Tri-Clamp® 벤트/드레인 포트가 내장되어 있습니다. PG-IL 하우징은 BPE를 준수하며 CRN 및 3-A 인증을 받았습니다.
5개의 크기로 제공되며, 최대 91 L/min(24 gpm)의 리퀴드를 수용할 수 있습니다. 표준 하우징에는 코드 7/코드 2 엘리먼트 연결부가 제공됩니다.
특징
- BPE를 준수하는 위생적인 스테인리스 스틸 하우징
- 최대 91 L/min(24 gpm)의 리퀴드 필트레이션 수용
- 5가지 길이 제공 - 5", 10", 20", 30", 40"
- Ra 15로 내부 표면 마감, Ra 32로 외부 표면 마감
- 316L 스테인리스 스틸 소재, 요청 시 304 스테인리스 스틸로도 제작 가능
응용 분야
- 포장 전 최종 리퀴드 여과
- 인라인 공정용수 여과
- 성분수 여과
- 음료 혼합 여과
- 시럽 및 향료 여과
- 콜드브루 및 RTD 음료 여과
- CIP(Clean in Place) 여과
P-PT 워터 필터 하우징
Donaldson P-PT 단일 원형 스테인리스 스틸 리퀴드 필터 하우징은 316L 스테인리스 스틸 구조가 필요한 산업용 리퀴드 필트레이션용으로 제작되었습니다.
단일 너트 클로저는 확실한 방사상 기밀을 제공하며, 엘리먼트를 손쉽게 교체할 수 있게 해 줍니다. T형 인라인 방향으로 되어 있는 하우징 설계로 좁은 공간에도 쉽게 설치할 수 있습니다.
선택할 수 있는 필터 엘리먼트의 폭이 넓어 필트레이션의 미크론 등급 요구사항과 호환성을 충족할 수 있습니다.
특징
- 컴팩트한 설치에 적합한 다용도 스테인리스 스틸 하우징
- NPT, 플랜지 및 Tri-Clamp® 연결부 유형으로 제공
- 표준 하우징은 코드 7 및 2 엘리먼트를 수용하도록 제작되었습니다. 요청 시 DOE, 코드 3 및 코드 옵션 이용 가능
- 316L 스테인리스 스틸 하우징 구조
응용 분야
- 공정용수 여과
- 냉각수 여과
- 용제 여과
- 음료수 여과
- 공업 용수 여과
- CIP 세척용수 여과(제품 비접촉식)
- 위생 필터 하우징 업스트림의 사전 여과

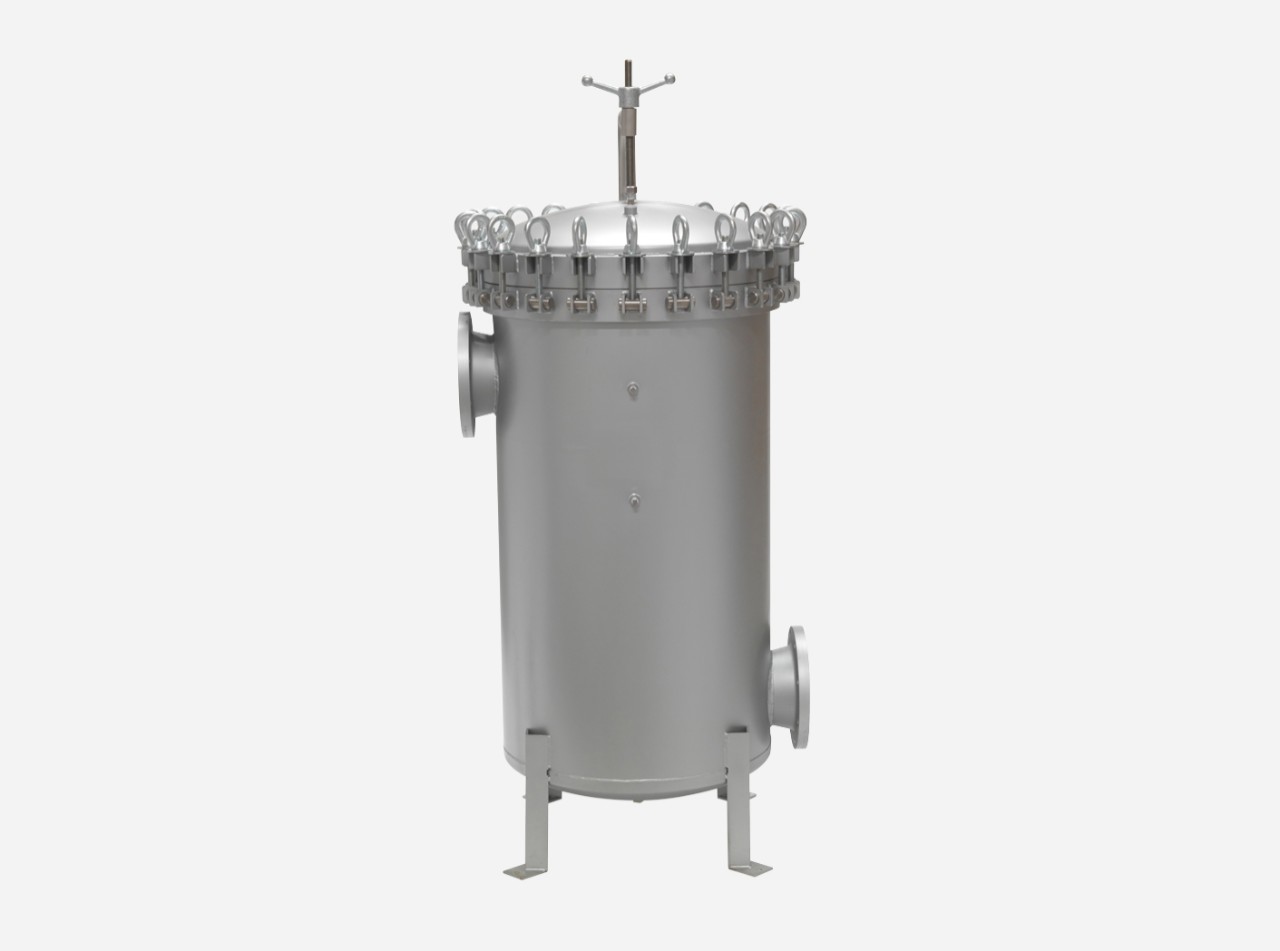

L-BH 리퀴드 백 하우징
Donaldson L-BH 싱글 및 멀티 백 스테인리스 스틸 필터 하우징은 304 또는 316L 스테인리스 스틸로 제공되며 리퀴드를 처리하는 산업용 및 상업용 필터 응용 분야를 위해 설계되었습니다.
싱글 백 리퀴드 하우징은 최고의 내구성을 제공하는 견고한 구조가 특징이며, 리퀴드 사전 필트레이션, 거친 필트레이션 및 대량 리퀴드 필트레이션에 적합한 신뢰할 수 있는 솔루션입니다.
멀티 백 리퀴드 하우징은 내구성이 극대화된 견고한 스테인리스 스틸 구조가 특징입니다. #2 백과 호환되며, 리퀴드 사전 여과, 거친 필트레이션 및 대량 여과에 적합한 신뢰할 수 있는 솔루션입니다.
멀티 백 하우징은 쉽고 빠르게 백을 교체할 수 있는 클램프 클로저 또는 더 큰 유량이 필요한 작업에 적합한 스윙 볼트 및 대빗 클로저와 함께 제공됩니다.
특징
싱글 백
(#1 및 #2 백 하우징):
- 304 스테인리스 스틸 또는 316L 스테인리스 스틸 구조로 제공
- 클램프 또는 스윙 볼트 클로저
- 확실한 백 밀봉을 위한 스테인리스 스틸 압축 스프링
- 조절형 스테인리스 스틸 레그 어셈블리
- 6.4 mm / 1/4 in. FNPT 게이지 포트 및 127 mm(1/2 in.) FNPT 드레인 포트
멀티 백
클램프 클로저 하우징:
- 쉽고 빠르게 백을 교체할 수 있는 클램프 클로저
- 최대 121 °C(250 °F)에서 10.3 bar(150 psi) 압력 등급
- 76.2 mm( 3 in.) 플랜지 연결부
스윙 볼트 클로저 하우징:
- 더 큰 유량이 필요한 작업에 적합한 견고한 스윙 볼트 클로저 및 대빗 어셈블리
- 손쉽게 백을 교체할 수 있는 편평한 구조
- 최대 149 °C(300 °F)에서 10.3 bar(150 psi) 압력 등급
- 갤링을 방지하기 위해 아연 도금 처리된 아이 너트 및 대빗 핸들
