사이클론 집진기

대량 분진에 적합한 경제적인 원심 세퍼레이터

높은 분진 포집량, 고온 저항 및 제품 복구 성능이 특징인 Donaldson Torit® 사이클론 집진기에는 원심력을 사용하여 산업 현장 공기 중의 분진 입자를 제거하는 기계식 세퍼레이터가 장착되어 있습니다. 분진이 많은 공기가 사이클론 안으로 유입되면 먼지 입자가 사이클론 안쪽 벽을 따라 이동합니다. 그리고 입자는 속도를 잃으면서 사이클론 아래쪽으로 점점 낮게 떨어지다가 결국 아래의 용기 속으로 떨어집니다.

개요

높은 분진 포집량, 고온 저항 및 제품 복구 성능이 특징인 Donaldson Torit® 사이클론 집진기에는 원심력을 사용하여 산업 현장의 대량의 큰 분진 입자를 제거하는 기계식 세퍼레이터가 장착되어 있습니다.

광범위한 집진 문제에 대한 경제적인 해결책
높은 분진 포집량, 고온 및 제품 복구 성능이 필요한 환경에 적합
백 필터 어셈블리(옵션)와 함께 독립형으로 사용 가능, 또는 프리클리너로 사용 가능
510~22,082 m³/h(300~13,000 cfm) 처리 가능
수명이 길고 유지 관리가 적은 고강도 구조
지진대 6.4 및 160.9 km/h (100 mph) 풍하중 등급 충족

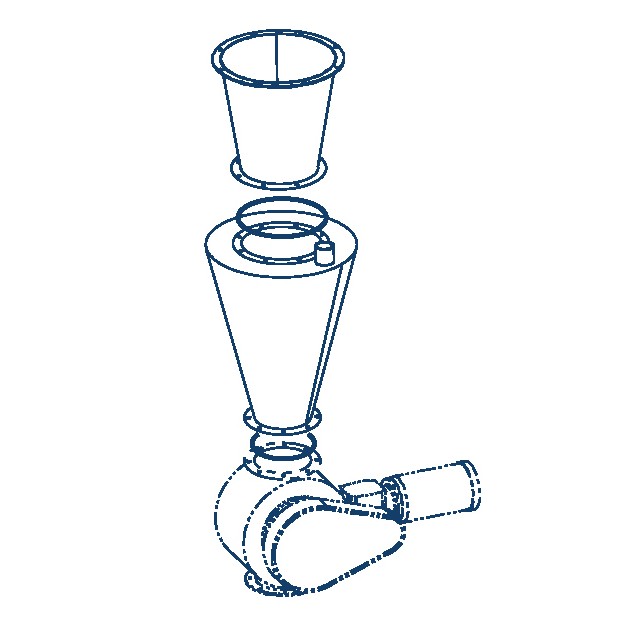

이동식 콘 섹션으로 쉽게 교체 가능

작동 설명

분진이 가득한 공기가 공기 흡입구를 통해 장치로 유입되며 나선형 배플을 통해 우회합니다. 원심력이 무거운 분진을 내부 측면으로 이동시키고 장치의 바닥으로 운반합니다. 깨끗한 공기는 내부 실린더를 통해 운반되어 대기로 배출되거나 옵션인 애프터 필터로 배출됩니다.

다양한 용량

모델	공칭 공기 흐름 범위* (cfm)	공칭 공기 흐름 범위* (m³/h)	외부 정압("wg)	흡입구 속도(fpm)	흡입구 속도(m/분)
12	300 - 540	510 - 917	5.6 - 4.1	3580 - 6200	1091.2 - 1889.8
16	860 - 1200	1,461 - 2,038	7.9 - 4.6	4380 - 6135	1335.0 - 1869.9
20-3	1250 - 2000	2,123 - 3,397	7.5 - 3.7	3555 - 5710	1083.6 - 1740.4
20-5	1500 - 2500	2,548 - 4,247	11.4 - 5.0	4290 - 7140	1307.6 - 2176.3
24	1950 - 3500	3,312 - 5,945	13.4 - 4.4	3580 - 6450	1091.2 - 1966.0
30-10	3000 - 4500	5,096 - 7,644	9.9 - 5.0	3820 - 5730	1164.3-1746.5
30-15	4000 - 5600	6,795 - 9,512	11.0 - 4.9	5100 - 7140	1554.5 - 2176.3
36-20	4300 - 7000	7,304 - 11,891	11.4 - 4.9	4015 - 6540	1223.8 - 1993.4
36-25	4500 - 7500	7,644 - 12,740	14.9 - 6.3	4210 - 7010	1283.2 - 2136.6
36-30	5000 - 8000	8,493 - 13,589	16.1 - 7.1	4670 - 7465	1423.4 - 2275.3
44-40	8000 - 11,500	13,589 - 19,534	15.1 - 5.5	4530 - 6510	1380.7 - 1984.2
44-50	8000 - 13,000	13,589 - 22,082	18.8 - 7.0	4530 - 7360	1380.7 - 2243.3

* 깨끗한 백 필터를 기준으로 합니다.

베이스 옵션

특징

사이클론 기능	표준	옵션
흡입구 어셈블리
모델 12~36용 208.2 L (55 갤런) 드럼 베이스
TEFC 모터*
모델 44용 2.9 m³ (103 ft³) 호퍼 및 레그
208/230/460/60/3 전압
10년 보증
파워 팩
방폭 모터
50 Hz 단상 모터
강철 또는 알루미늄 팬 휠

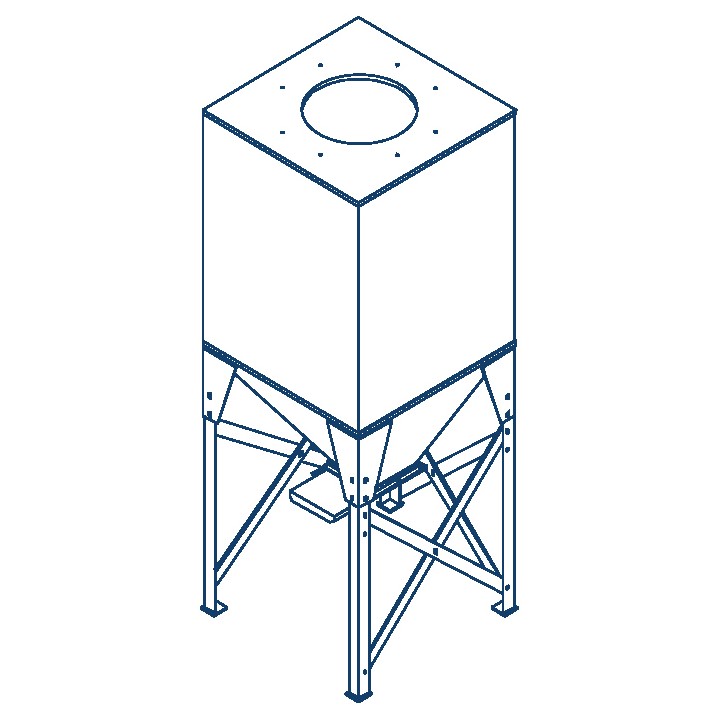

호퍼 베이스

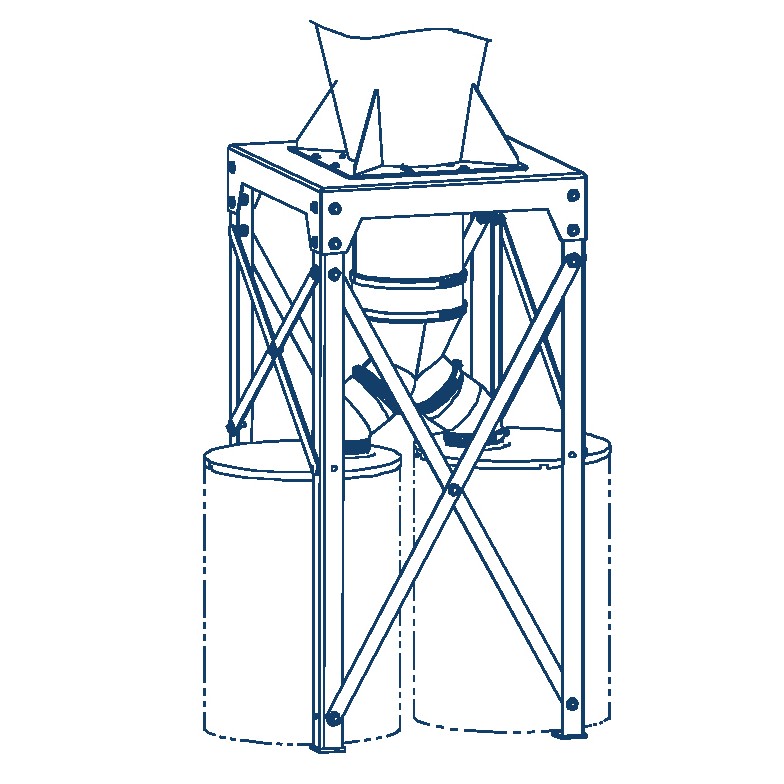

모델 20, 24, 30용 208.2 L (55 갤런) 드럼 베이스 2개

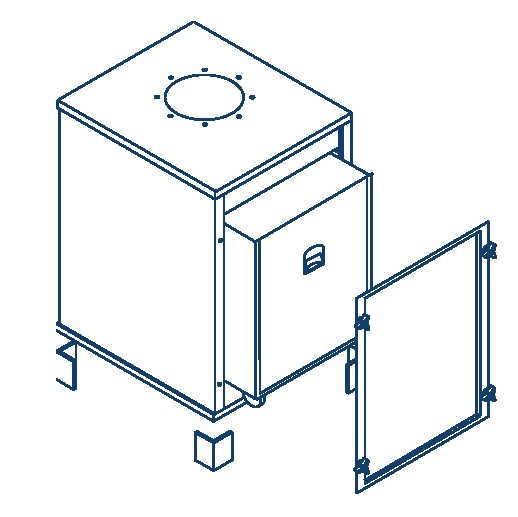

모델 12, 16, 20, 24, 30용 캐비닛 베이스
서지 호퍼
소음기
배기 액세서리
감쇠기
백 필터 옵션
백 필터 인클로저
폭발 벤트
