개요
Donaldson Torit® PowerCore® CP 시리즈 집진기로 전환하는 것은 스마트한 결정입니다. 백하우스보다 훨씬 작고 강력한 필터 팩을 사용하며, 더 나은 집진 성능을 제공하고, 더 적은 강철을 사용하며, 운송 비용과 운영 비용을 절감해 주기 때문입니다.
핵심은 PowerCore 필터 팩에 있습니다. PowerCore 필터 팩은 효과가 입증된 Donaldson Torit의 독점적인 Ultra-Web® 표면 포집 기술과 견고한 세로 홈 여과지를 사용하여 더 오래 사용할 수 있고, 더 쉽게 클리닝할 수 있으며, 배출량을 낮추고, 브리징을 방지해 줍니다.
더 작은 크기
빈 벤트는 아주 좁은 공간에도 장착할 수 있습니다.
더욱 스마트한 성능
최적화된 공기 흐름 관리 시스템이 공기량 부압(차압)을 최소화하면서 최적의 펄스 클리닝을 제공합니다.
비용 효율
혁신적인 PowerCore 필트레이션 기술 덕분에, 화물 및 설치 비용이 절감되고, 필터 교체 횟수가 감소하며, 유지 관리 비용이 절감되고, 필터 교체를 위한 출입 요건이 따로 필요하지 않습니다.
오늘날의 간소화되고 능률적인 제조시설은 아무리 작은 공간이라도 최고 수준의 성능을 요구합니다. 공간 절약형 Torit PowerCore 집진기는 사일로, 컨베이어 이송 시스템, 컨베이어 디스차지(Discharge), 블렌더 및 믹서 등과 같은 장비에 사용되는 빈 벤트 모델뿐만 아니라 다양한 장비에 덕트로 연결할 수 있는 독립형 모델로 사용 가능합니다.
Torit PowerCore는 얼마나 작을까요? 독립형 Torit PowerCore CPC 시리즈 집진기는 기존 백하우스보다 50% 작고, CPV 빈 벤트 집진기는 다른 백 빈 시스템보다 최대 70% 작습니다. Torit PowerCore를 사용하면 공간을 절약하고, POU(Point of Use)에 설치할 수 있으며, 덕트 설비가 필요하지 않고, 대형 중앙집중식 집진기를 대체할 수 있습니다.
독립형
Torit PowerCore CPC 독립형 집진기는 1,189~56,067 m³/h(700~33,000 cfm)에 달하는 광범위한 공기량을 처리할 수 있으며, 크기가 작아 좁은 공간에 설치하기 용이합니다.
빈 벤트
765~13,932 m³/h(450~8,200 cfm)의 공기량을 처리하는 Torit PowerCore CPV 빈 벤트 시스템은 훨씬 작은 패키지로 설계되었지만 더욱 강력한 기술을 제공합니다. 전통적인 백 스타일의 빈 벤트와 비교했을 때 그 이점은 더욱 명확합니다. CPV 빈 벤트 집진기는 다른 백 스타일의 빈 벤트보다 길이가 거의 70%나 짧으며, 빈번하게 일어나는 좁은 공간 제약 문제를 효과적으로 해결합니다. 이러한 빈 벤트는 사일로, 컨베이어 이송 시스템, 컨베이어 디스차지(Discharge), 블렌더 및 믹서의 POU(Point-Of-Use)에 설치할 수 있습니다.
백도, 카트리지도 아닌 PowerCore 필터 팩
집진기에 대한 완전히 새로운 접근 방식을 제공하는 PowerCore 필터 팩은 크기가 작고 가벼우며, 한 사람이 쉽게 다룰 수 있습니다. 오염된 커다란 필터 백을 교체하는 데 지치진 않으셨나요? 178 mm(7 in.) PowerCore 필터 팩 하나가 2.4 m(8 ft) 크기의 표준 패브릭 필터 백을 최대 6개까지 대체합니다. 몇 시간, 며칠이 아닌 단 몇 분 만에 도구 없이 한 손으로 필터를 분리할 수 있는 PowerCore 필터 팩을 사용하면 시간, 유지 관리 및 비용을 절감할 수 있습니다.
PowerCore 필터 팩은 기존 폴리에스테르 필터 백보다 배출량이 78% 적습니다.
Donaldson의 독점적인 Ultra-Web 여과지가 포함된 타원형 모양의 PowerCore 필터 팩은 기존의 필터 백보다 더 많은 먼지를 세로 홈 표면에 포집합니다.
선택적으로 밀폐되는 세로 홈 채널의 개방된 세로 홈(빨간색 화살표)을 통해 공기가 들어가 인접한 세로 홈(파란색 화살표)을 통해 빠져나갑니다. 세로 홈 여과지 구조는 섬유 또는 응집성 장비에서 발생하는 브리징을 방지합니다.

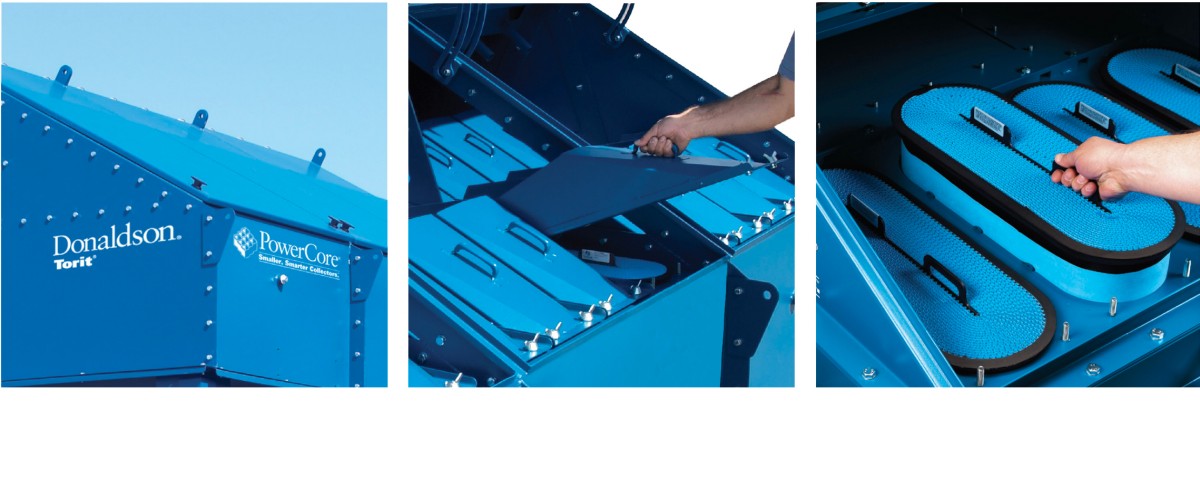

간단하고 빠르고 깨끗한 PowerCore 필터 팩 교체로 공구, 케이지 및 출입 불필요
- 필터 접근 도어(시스템의 깨끗한 쪽)를 들어 올립니다.
- 캡티브 하드웨어를 풀고 펄스 어큐뮬레이터를 분리합니다.
- 쉽게 교체할 수 있도록 필터 팩을 들어 올립니다.
특징
PowerCore CPC 집진기
| 집진기 설계 | 표준 | 옵션 |
|---|---|---|
| 연강 구조 |  | |
| 깨끗한 쪽 필터 팩 분리 | | |
| 도구 없이 필터 분리 | | |
| 호퍼 접근 패널 | | |
| 스프링클러 탭 | | |
| 장착형 팬 패키지(CPC-3~CPC-24) | | |
| 스테인리스 스틸 구조 | |
| 필터 팩 | 표준 | 옵션 |
|---|---|---|
| Ultra-Web을 포함한 PowerCore | | |
| Ultra-Web을 포함한 PowerCore AS(정전기 방지) | | |
| Ultra-Web을 포함한 PowerCore 스펀본드 | |
| 페인트 시스템 | 표준 | 옵션 |
|---|---|---|
| 2,000시간 염분 분사 성능의 텍스처 멀티 코팅 페인트 마감 | | |
| 프리미엄 듀티 마감 | | |
| 맞춤형 색상, 재료 및 마감 | |
| 피라미드 호퍼 디스차지(Discharge) 옵션 | 표준 | 옵션 |
|---|---|---|
| 피라미드 호퍼 | | |
| 높은 흡입구가 있는 트로프 호퍼(CPC-16~CPC-48) | | |
| 덤프스터 호퍼(CPC-16~CPC-48) | |
| 호퍼 디스차지(Discharge) | 표준 | 옵션 |
|---|---|---|
| 슬라이드 게이트 팩 | | |
| 208.2 L /55 갤런 드럼 커버 | | |
| 로터리 밸브(Rotary Valve)용 트랜지션 | |
| 지지대 구조 | 표준 | 옵션 |
|---|---|---|
| 1,219.2 mm(48 in.) 호퍼 아래 간격 | | |
| 레그 익스텐션 | |
| 전기 컨트롤러, 게이지 및 인클로저 | 표준 | 옵션 |
|---|---|---|
| 컨트롤 박스 NEMA 유형 4(타이머 포함) | | |
| 솔레노이드 인클로저 NEMA 유형 4 | | |
| Magnehelic* 게이지 | | |
| Delta P 컨트롤러 NEMA 유형 4(타이머 포함) | | |
| Delta P Plus 컨트롤러 NEMA 유형 4(타이머 포함) | | |
| Delta P 컨트롤러(타이머 없음) | | |
| 솔레노이드 인클로저 NEMA 유형 9 | | |
| 가열식 솔레노이드 팩 | | |
| 고강도 저온 키트 | | |
| Photohelic* 게이지 | | |
| 맞춤형 컨트롤 패널 | |
| 안전 기능 | 표준 | 옵션 |
|---|---|---|
| 폭발 벤트 | | |
| 스프링클러 팩 | | |
| 플랫폼 및 사다리(CPC 16-48) | | |
| 전기 접지 및 본딩 | |
| 보증 | 표준 | 옵션 |
|---|---|---|
| 10년 보증 | |
PowerCore CPV 집진기
| 집진기 설계 | 표준 | 옵션 |
|---|---|---|
| 연강 구조 | | |
| 깨끗한 쪽 필터 팩 분리 | | |
| 도구 없이 필터 분리 | | |
| 장착형 팬 패키지 | | |
| 배출구 웨더후드 | | |
| 스테인리스 스틸 구조 | | |
| 수직 방향 | |
| 필터 팩 | 표준 | 옵션 |
|---|---|---|
| Ultra-Web을 포함한 PowerCore | | |
| Ultra-Web을 포함한 PowerCore AS(정전기 방지) | | |
| Ultra-Web을 포함한 PowerCore 스펀본드 | |
| 페인트 시스템 | 표준 | 옵션 |
|---|---|---|
| 폴리에스테르 질감 마감 | | |
| 유해 물질 차단 마감 | | |
| 맞춤형 색상, 재료 및 마감 | |
| 안전 기능 | 표준 | 옵션 |
|---|---|---|
| 전기 접지 및 본딩 | |
| 전기 컨트롤러, 게이지 및 인클로저 | 표준 | 옵션 |
|---|---|---|
| 컨트롤 박스 NEMA 유형 4(타이머 포함) | | |
| 솔레노이드 인클로저 NEMA 유형 4 | | |
| Magnehelic* 게이지 | | |
| Delta P 컨트롤러 NEMA 유형 4(타이머 포함) | | |
| Delta P Plus 컨트롤러 NEMA 유형 4(타이머 포함) | | |
| Delta P 컨트롤러(타이머 없음) | | |
| 솔레노이드 인클로저 NEMA 유형 9 | | |
| 가열식 솔레노이드 팩 | | |
| 고강도 저온 키트 | | |
| Photohelic* 게이지 | | |
| 맞춤형 컨트롤 패널 | |
| 보증 | 표준 | 옵션 |
|---|---|---|
| 10년 보증 | |
액세서리
주문하려면 Donaldson 영업 담당자에게 문의하십시오. 사용 가능 여부는 국가에 따라 다릅니다.
참고 자료
자주 묻는 질문
Q. PowerCore 필터는 백인가요, 카트리지인가요?
A. PowerCore 필터는 백도, 카트리지도 아닙니다. 핸들이 달린 필터 팩입니다. PowerCore 여과지는 골이 진 세로 홈으로 설계되어 있어 팩 전체가 단단하고 견고할 뿐만 아니라 더 작은 공간에서도 더 많은 여과지를 효과적으로 사용할 수 있습니다. 여과지는 17.8 mm(7 in.) 깊이에 55.88 mm(22 in.) 길이에 불과한 "타원형" 모양으로 제조됩니다. PowerCore 필터 팩을 PowerCore 집진기와 함께 사용하면, 기존의 백하우스를 패브릭 필터 백 또는 플리츠 필터 백으로 대체할 수 있습니다. PowerCore 필터 팩 교체는 놀라울 만큼 정말 간단합니다. 도구를 사용하지 않고도 공간의 제약 없이 단 몇 분 만에 분리 및 교체가 가능합니다.
Q. Torit PowerCore CP 시리즈는 어떻게 기존의 백하우스보다 훨씬 작을 수 있을까요?
A. Torit PowerCore CP 시리즈 집진기가 더 작은 이유는 두 가지입니다. 필터 팩과 집진기 설계입니다. 17.8 mm(7 in.) PowerCore 필터 팩 하나로 기존의 2.4 m/8 ft 패브릭 필터 백 6개를 대체할 수 있습니다. 고유한 골이 진 설계 덕분에 17.8 mm(7 in.) 공간에 대량의 필터 여과지를 포함할 수 있습니다. 팩터 팩의 길이가 더 짧으므로 집진기의 크기를 줄일 수 있습니다. 집진기 자체도 더 작고 더 스마트하게 설계되었습니다. 집진기 내부의 공기 흐름 패턴을 엔지니어링하여 우수한 필트레이션 성능을 제공하는 동시에 필요한 공간을 성공적으로 줄일 수 있었습니다.
Q. Torit PowerCore는 기존 백하우스의 필트레이션 성능을 향상해 주나요?
A. 그렇습니다. PowerCore CP 시리즈 집진기의 디자인과 공학적 공기 흐름 덕분에 일반적인 백하우스 문제인 브리징이 방지됩니다. Torit PowerCore에서는 필터 팩 간의 더스트 브리징이 발생할 가능성이 없습니다. Donaldson Torit은 필터 팩과 집진기를 함께 설계하여 일반적으로 백하우스로 집진할 때 사용할 수 있는 최적화된 솔루션을 개발했습니다.
Q. Torit PowerCore에서 더스트 브리징이 문제가 될 수 있나요?
A. 아니요. Torit PowerCore 집진기에서는 PowerCore 필터 팩 간에 브리징이 일어날 가능성이 없으므로 브리징으로 인한 막힘 현상이 없습니다. 이유는 다음과 같습니다.
- 백하우스에서 브리징이 일어나는 이유는 펄스 클리닝 과정에서 필터 아래로 축적된 먼지를 떨어뜨리면, 종종 더 낮은 사이 공간에 먼지가 축적되기 때문입니다. 서로 달라붙거나 뭉치는 경향이 있는 입자가 계속 축적되다 보면 결국 브리지를 형성합니다. 컴퓨터로 모델링된 유체 흐름 분석이 가능한 Torit PowerCore는 유입되는 더러운 공기와 필터 팩으로 유도되는 속도를 관리하며 사이 공간에 먼지가 쌓이는 문제를 방지합니다. 그리고 PowerCore 필터 팩은 깊이가 17.8 mm(7 in.)밖에 되지 않으므로 사실상 더스트 브리지가 형성될 기회도 없습니다.
- Donaldson Torit의 새로운 컴팩트 펄스 클리닝 시스템은 컴퓨터로 모델링한 독점적인 펄스 클리닝 기술로, PowerCore 필터 팩의 "타원형" 모양에 맞게 설계되었습니다. 펄스 패턴은 전체 여과지 팩을 아우르고, 세로 홈 채널을 통해 먼지를 펄스 클리닝합니다. 브리징이 일어날 가능성이 없습니다.
Q. Torit PowerCore CP는 어떤 먼지를 처리할 수 있나요?
A. Donaldson은 지금까지 백하우스가 일반적으로 쓰이는 다음과 같은 여러 산업에서 Torit PowerCore를 테스트하고 승인했습니다.
- 시멘트 및 석고
- 식품 제품
- 채굴 및 채석
- 곡물 - 제분 및 가공 처리
- 종이 및 패키징
- 플라스틱
- 유리
- 섬유
- 고무
- 목재 - 재목, 가구, 목공 제품(매우 미세한 목분 포함)
Donaldson은 다른 분진 문제를 해결할 수 있는 Torit PowerCore 솔루션을 지속적으로 테스트하고 개발하고 있습니다. Donaldson Torit은 카트리지, 백하우스, 또는 Torit PowerCore 등 항상 구체적인 응용 분야에 가장 적합한 필트레이션 솔루션을 추천합니다.
Q. PowerCore 필터 팩에는 어떤 종류의 필터 여과지가 사용되나요?
A. Donaldson의 최고의 제품이자, Donaldson이 개발한 독점적인 Ultra-Web® 여과지가 사용됩니다. 이 여과지는 얇은 미세섬유층이 접합된 견고한 기질로 이루어져 있으며 작은 입자와 큰 입자를 모두 포집하는 두 개의 층으로 구성된 고성능 여과지입니다. EPA PM2.5 테스트가 이를 증명합니다. PowerCore 필터 팩은 기존 폴리에스테르 필터 백보다 배출량이 78% 적습니다.
Q. 현재 집진기에 PowerCore 필터 팩을 리트로핏(Retrofit)할 수 있나요?
A. 현재는 불가능합니다. Torit PowerCore는 첨단 필트레이션 기술을 사용합니다. 필터 팩, 튜브 시트, 펄스 클리닝 시스템 및 집진기의 공학적 공기 흐름이 하나의 통합 시스템으로 최적화되었습니다. 기존 집진기에 새로 장착하는 것은 권장하지 않습니다.
Q. Torit PowerCore 및 PowerCore 필터 팩을 다른 제조업체에서 구입할 수 있나요?
A. 아니요. Torit PowerCore 및 PowerCore 필터 팩은 Donaldson Torit에서만 구입할 수 있습니다.
