배터리 벤트

개요

적절하게 설계된 벤팅 시스템은 정상적인 작동 조건에서 압력을 균일화하면서 오염물을 차단해 주므로 인클로저와 배터리 수명을 연장하는 데 도움이 됩니다. 또한 벤팅 시스템은 드물지만 열 폭주가 발생하는 경우 즉각적으로 압력을 방출해, 구성품의의 고장이나 추가 셀의 손상을 방지할 수 있어야 합니다.

Donaldson의 이중 벤트 제품군에는 이중 버스트가 포함됩니다. 이 벤트 제품군은 차량 배터리 팩을 보호하고 다음 4가지 주요 기능을 통해 배터리 수명을 늘리고 안전성을 강화합니다.

기기를 밀봉하여 물, 먼지, 오염물, 강력한 차량(Automotive) 유체로부터 안전하게 보호합니다.
지속적으로 압력을 균일화하여 배터리 수명 기간 동안 과압 또는 저압으로부터 배터리 하우징을 보호합니다.
효과적인 환기로 예열 주기마다 배터리 하우징 내부에 쌓일 수 있는 습한 공기를 방출해 특정한 대기 조건에서 발생할 수 있는 잠재적인 내부 결로 문제를 방지할 수 있습니다.
배터리 내부에서 열 폭주가 발생할 경우 적절하게 완화하여 단기간에 다량의 가스를 방출할 수 있습니다.

특징

이중 벤팅의 단

1단

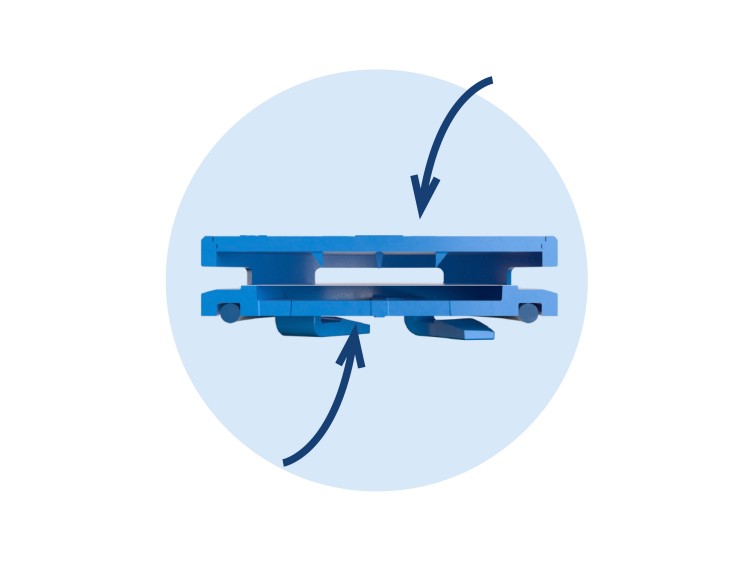

이중 배터리 벤팅의 1단은 압력 균일화입니다. 다공성 ePTFE 멤브레인은 공기 및 기타 가스가 배터리 팩 안팎으로 이동할 수 있도록 합니다. 고도와 온도의 변화로 인해 정상적인 차량 작동 중에는 압력 균일화가 필요합니다.

2단

2단은 배터리 팩에서 압력과 열이 급격하게 축적되는 부분을 처리하고 우산 플렉스로 멤브레인을 우회하거나 멤브레인을 파열시켜 가스가 빠져나가도록 하여 내부 인클로저 압력을 유지하는 데 도움을 줍니다.

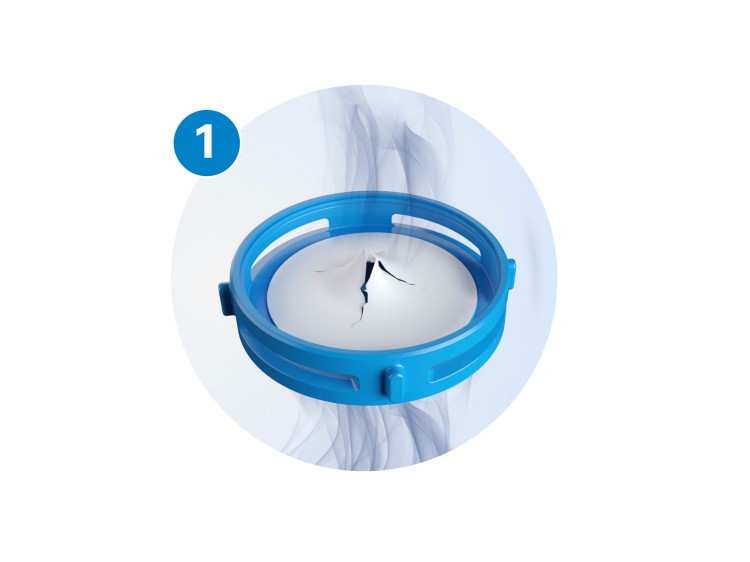

1. 버스트 벤트 설계

Tetratex™ ePTFE 멤브레인 기술을 통한 벤트 보호

자세히 알아보기

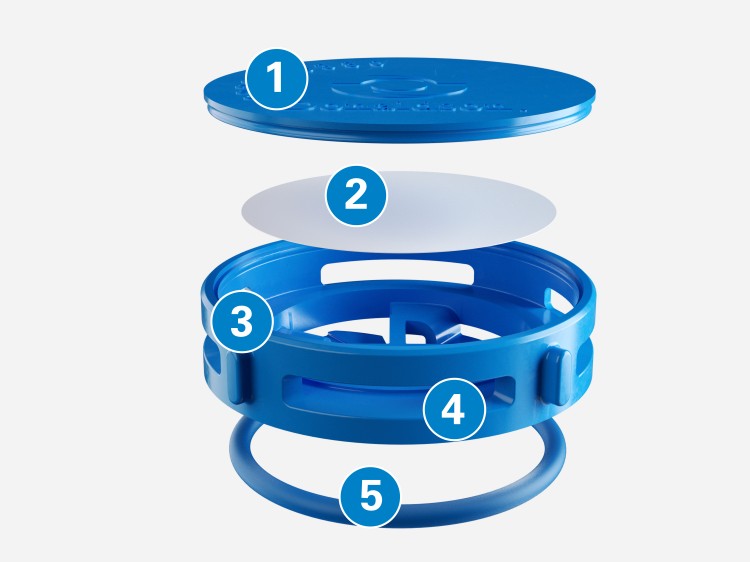

이중 버스트 배터리 벤트

버스트 핀이 있는 고정 캡 – 용사로부터 멤브레인을 보호하고 멤브레인 버스트를 지원
Tetratex™ ePTFE 멤브레인 – 압력 균일화 및 물과 먼지로부터 보호
본체 - 용사로부터 멤브레인 보호
1/4 회전 베요넷 장착 – 설치 확인을 위한 가청음이 나면서 배터리 팩에 인체 공학적으로 직접 고정되며 스크루 핏 인터페이스에서 사용 가능
O-링 – 배터리 팩 벽에 대한 안정적으로 밀봉
